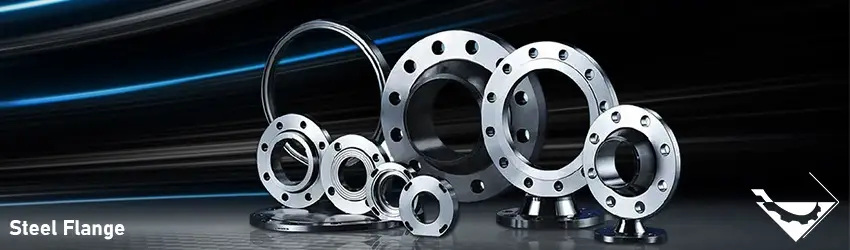

فلنج استیل

فلنج استیل

flange steel

واردات ،توزیع و فروش انواع فلنج استیل 316-304-316L و … فلنج استیل گلودار ، فلنج استیل کور و عینکی ، فلنج استیل رزوه ای ، فلنج استیل تخت و ساده ،لپ جوینت در کلاس 150/300/600/900/1500/2500 از سایز 1/2 تا 120 اینچ  اروپایی ،ژاپنی،کره ای،ایتالیایی،چینی سفارشات ساخت نیز پذیرفته می شود

فلنج

 تامین تجهیزات صنایع نفت ،گاز پتروشیمی انواع فلج استیل اسلیپون،تخت،کور،عینکی و …



فلنج استیل 1

فلنج چیست

فلنج ها (flange) یکی از اتصال دهنده های لوله ها ، شیرآلات و دستگاه ها به یکدیگر می باشد. فلنج ها در مکان هایی که در آن  لوله ها ،ابزار دقیق، شیرها و دیگر تجهیزات که برای تعمیر و نگهداری مونتاژ شده اند مورد   استفاده قرار میگیرند . اتصال فلنج دار تشکیل شده از سه قسمت مجزا  می باشد :  1-Flange  2- گسکت ها  3- پیچ ها فلنج ها بصورت قطعه دیسکی شکل می باشند  که همیشه بصورت جفت به کمک پیچ و مهره دو قطعه را به یکدیگر متصل می سازد و به آسانی باز و بسته می شوند و برای فشارهای کم و زیاد مناسب می باشد. آب بندی بین دو فلنج توسط لای (Gasket) که در بین آنها قرار داده می شود انجام می گیرد. جنس فلنج ها از فولاد و آلیاژهای آن و یا از چدن و استیل و ….. سایر مواد ساخته می شود.

مشخصات فلنج ها

مطابق استاندارد، مشخصات Flange که شامل موارد ذیل می‌باشد باید بر روی Flange حک گردد: ۱- نام تجاری تولید کننده Flange ۲- سایز اسمی لوله (قطر خارجی لوله که Flange به آن جوش داده خواهد شد) ۳- مقدار فشار قابل تحمل  (به آن کلاس Flange هم گفته می‌شود) ۴- شکل سطح Flange (شکل سطح فلنج مهمترین قسمت تشکیل دهنده یک فلنج می‌باشد) ۵- سوراخها (گاهی بعنوان ضخامت دیواره نیز بیان می‌گردد) ۶- مواد تشکیل دهندهFlange (مطابق استاندارد ASTM این عدد بیان کننده مشخصات مواد خام مورد استفاده برای تهیه Flangeمی‌باشد) ۷- شماره یا کد مربوط به عملیات حرارتی صورت گرفته بر روی Flange

کلاس:

فلنجها بسته به نوع جنس متناسب با فشاری که تحمل می‌کنند به کلاسهای مختلف به شرح ذیل تقسیم می‌گردند: ۱- رده‌بندی فشار مطابق استاندارد ANSI B۱۶٫۳۴ مطابق این استاندارد Flange فولادی وآلیاژهای آن به کلاسهای ۱۵۰-۳۰۰-۴۰۰-۶۰۰-۹۰۰-۱۵۰۰-۲۵۰۰-تقسیم بندی می‌شوندکه این اعداد ماکزیمم فشار بر حسب PSI بوده که فلنج ها در حداکثر دمای مجاز می‌توانند تحمل کنند ومعمولا فشار کارکرد حدود ۲٫۴ برابر اعداد فوق می‌باشد.(رابطه فشار با دما برای جنسهای مختلف در استاندارد فوق مشخص گردیده‌است) ۲- رده‌بندی فشار مطابق استاندارد ISO در این استاندارد فشار تحمل فلنجهای فولادی وآلیاژهای آن با PN نشان داده شده که این نشان دهنده فشار اسمی بر حسب BAR می‌باشد. بعنوان مثال PN۳۰ یعنی فشار کارکرد فلنج ۳۰ BAR می‌باشد. ۳- رده‌بندی فشار براساس استاندارد API (۶A-۶B-۶BX) این نوع فلنجها دارای تحمل فشار بیشتری نسبت به فلنج های گروهANSI بوده وبه کلاسهای ۵۰۰۰-۳۰۰۰-۲۰۰۰-۱۵۰۰۰-۱۰۰۰۰ رده‌بندی می‌گردند.

انواع فلنج

فلنجها با سطح ساده  (Flat Face)

 فلنج با سطح برجسته (RAISED FACE)

 Weld Neck Flange یا فلنج گلودار جوشی:

  Blind Flange یا فلنج کور:

 Slip on Flange یا فلنج روکار:

 Lap joint Flange یا فلنج لبه دار:

 Socket weld Flange یا فلنج با جوش محفظه ایی:

 Screw Flange یا فلنج رزوه ایی :

Orifice Flange یا اریفیس فلنج :
