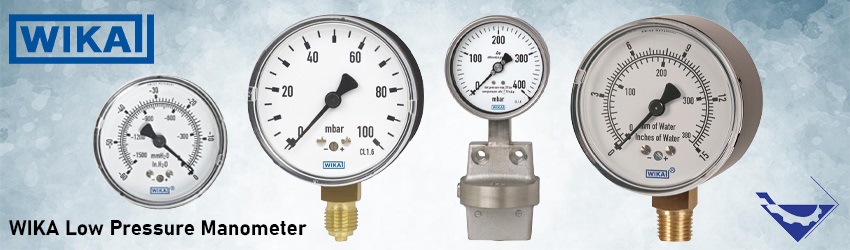

مانومتر میلی بار ویکا

مانومتر میلی بار ویکا

مانومتر ویکا1
مانومتر میلی بار ویکا

تجهیزصنعت واردکننده محصولات ویکا اصل آلمان انواع مانومترمیلی بار ویکا



مانومتر میلی بار ویکا
مانومتر میلی بار ویکا



مانومتر میلی بار ویکا تمام استیل

مانومتر میلی بار ویکا استیل برنج

 مانومتر میلی بار ویکا  612.20100

مانومتر میلی بار ویکا 632.50.100



مشخصات مانومتر ویکا مدل 632.50

Design EN 837-3

Nominal size in mm 63, 100, 160

Accuracy class 1.6

                                               Scale ranges NS 63: 0 … 40 mbar to 0 … 600 mbar NS 100: 0 … 16 mbar to 0 … 600 mbar NS 160: 0 … 2.5 mbar to 0 … 600 mbar or all other equivalent vacuum or combined pressure and vacuum ranges

Pressure limitation Steady: full scale value Fluctuating: 0.9 x full scale value

Operating temperature Ambient: -20 … +60 °C Medium: +100 °C maximum

Temperature effect When the temperature of the measuring system deviates from the reference temperature (+20 °C): max. ±0.6 %/10 K of full scale value

Ingress protection IP 54 per EN 60 529 / IEC 529 (with liquid filling IP 65)

مشخصات مانومترمیلی بار ویکا مدل 612.20

Design EN 837-3

Nominal size in mm 63, 100, 160

Accuracy class 1.6

Scale ranges NS 63: 0 … 25 mbar to 0 … 600 mbar NS 100: 0 … 10 mbar to 0 … 600 mbar NS 160: 0 … 6 mbar to 0 … 600 mbar or all other equivalent vacuum or combined pressure and vacuum ranges

Pressure limitation Steady: Full scale value Fluctuating: 0.9 x full scale value

Permissible temperature :Ambient -20 … +60 °C :Medium  +100 °C maximum + 80 °C maximum (with NS 100 and 160 back mount)

Temperature effect (When the temperature of the measuring system deviates from the reference temperature (+20 °C Max. ±0.6 %/10 K of full scale value

Ingress protection IP 54 per EN 60529 / lEC 529

دانلود دیتا شیت مانومتر 632.50

دانلود دیتا شیت مانومتر 612.20

اندازه گیری فشار

فشار یکی از مهم ترین کمیت هایی است که در صنعت به طور گسترده مورد اندازه گیری قرار می گیرد و اندازه گیری درست فشار  و قابل ردیابی بودن این اندازه گیری در بسیاری از بخش ها مهم است. روش های بسیاری برای اندازه گیری فشار و خلاء وجوددارد . وسایلی که برای اندازه گیری فشار استفاده میشوند را فشار سنج یا خلاء سنج  مینامند . بطور معمول به وسایل اندازه گیری که فشارهای نزدیک فشار اتمسفر رااندازه گیری میکنند ، مانومتراطلاق میشود . همچنین در اغلب موارد به وسایلی که در آنها ستونی از مایع وجود دارد نیز مانومتر می گویند.

فشار یک کمیت مطلق نیست و برای همین در اندازه گیری فشار ، همیشه مقدار آنرا نسبت به یک فشار مرجع تعیین میکنند. گاهی نیز فشار نسبت به فشار خلاء  سنجیده میشود. معمولا فشار خلاء به سه پله فشار خلاء پایین ، فشار خلاء بالا و فشار خلاء خیلی بالا (تا حدود ۱۱-۱۰ میلی بار) تقسیم میشود. ولی بایستی توجه داشت رسیدن به خلاء مطلق (صفر میلی بار) بسیار دشوار است.

براساس مبنای تعیین شده برای اندازه گیری فشار آنرا به سه صورت زیر در نظر میگیرند:

1-  فشار مطلق: اگر در ظرفی مولکول نباشد فشار صفر استبه فشار اندازه گیری شده روی یک مقیاس دارای فشار صفر به عنوان نقطه مرجع فشار مطلق (absolute pressure) گفته می شود به عبارت دیگر فشار مطلق فشاری است که  برمبنای خلاء کامل اندازه گیری میشود و خلاء کامل بعنوان مرجع اندازه گیری یا صفر مبنا درنظر گرفته میشود

2- فشار سنجش : فشاری است که برمبنای فشار اتمسفر سنجیده میشود وفشار اتمسفر بعنوان مرجع اندازه گیری یا صفر مبنا درنظر گرفته میشود مقادیر اختلاف فشار بین یک فشار بالاتر از فشار اتمسفری و فشار اتمسفری فشار سنجه ای مثبت نامیده می شود در حالی که اختلاف فشار بین یک فشار پایین تر از فشار اتمسفری و فشار اتمسفری فشار سنجه ای منفی یا خلا نامیده می شود. مقادیر فشار سنجه ای با تغییر فشار محیط اندکی تغییر می کند.

3-  فشار تفاضلی یا اختلاف فشار: عبارتست از اختلاف فشار بین دو نقطه متمایز یک سیستم. برای مثال جریان یک سیال در امتداد یک محدوده داخل یک لوله باعث ایجاد اختلاف فشار می شودو از آن برای تعیین فلو گاز یا سیال استفاده می شود، این اصل اساس کار صفحه روزنه دار است.

بنابراین فشار سنجش برابراست با فشار مطلق منهای فشار اتمسفر یا فشار مطلق جمع جبری فشار مطلق و فشار اتمسفر است .
