مانومتر

مانومتر

manometer

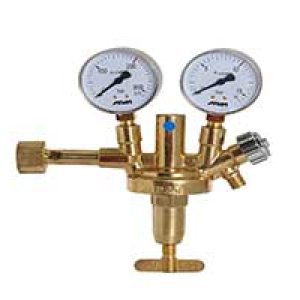

تجهیز صنعت نمایندگی فروش انواع مانومتر های تمام استیل ، مانومتر استیل برنج،صفحه خشک ،مانومتر روغنی،مانومتر اکسیژن از برندهای ویکا،رویگر،پکنز،نیس،اشکرافت،فیشر

مانومتر ویکا1
مانومتر ویکا



مانومتر چیست

مانومتر (manometer) وسیله ای است برای اندازه گیری فشار از ستون مایعی که معمولا آب یا جیوه می باشد. ارتفاع این ستون مقدار فشار را نشان می دهد. در صورتی که در مانومتر از جیوه استفاده شده باشد آن را مانومتر یا فشار سنج جیوه ای و اگر از آب استفاده شده باشد آن را فشار سنج آبی می نامند. بارومتر فشار سنجی از نوع مانومتر می باشد. مانومتر نشان داده در شکل دارای لوله شیشه ای U شکل است که از هر دو طرف باز می باشد و با مقداری جیوه پر شده است. هنگامی که هر دو ساق لوله به اتمسفر وصل شود فشار اتمسفریک در هر دو لوله اثر می کند و ارتفاع جیوه در هر دو ستون برابر خواهد شد.

ارتفاع ستون جیوه در این نقطه به عنوان مبنا تعیین شده و برای خواندن انحراف ستون جیوه از شرایط صفر، مانومتر در هر دو جهت بر حسب میلی متر کالیبره می شود. هنگامی که یکی از ساق های لوله U شکل به مخزنی که می خواهیم فشار آن را اندازه بگیریم وصل می شود؛ فشار وارد بر یک ساق لوله با فشار اتمسفریک وارد بر ساق دیگر مقابله می نماید؛ و در صورتی که فشار مخزن بیشتر از فشار اتمسفریک باشد موجب پایین رفتن سطح جیوه در ساق متصل به مخزن و اگر هم فشار مخزن کمتر از فشار اتمسفر باشد موجب بالا رفتن سطح جیوه در ساق متصل به مخزن می گردد.

فشارهای کمتر از اتمسفر معمولا خلا نامیده می شوند و بر حسب میلی متر جیوه قرائت می گردند. به دلیل اختلاف دانسیته جیوه و آب، فشارهایی که تاثیر ناچیزی در ارتفاع ستون جیوه می گذارند تغییرات قابل ملاحظه ای در ارتفاع ستون آب به وجود خواهند آورد لذا مانومترهای آبی برای اندازه گیری فشارهای بسیار کم مفید خواهند بود. فشار اتمسفریک نرمال معادل 760 mm HG و 10.33 متر آب می باشد. مقدار h فشار بر حسب ستون جیوه می باشد.

چون تمام سیالات با تغییر دما منبسط و منقبض می شوند در صورت نیاز به دقت زیاد بایستی فشارهای به دست آمده توسط مانومترها برای انحراف درجه حرارت نیز تصحیح نمود.

مانومتر چیست
مانومتر چیست

مانومتر بوردونی

مانومتر  بوردوني براساس اين اصل کار مي‌کند که اگر يک لوله تخت تحت فشار تمايل دارد به سطح مقطعي دايره‌اي تغيير شکل پيدا کند . اگر لوله به صورت شکل C يا مارپيچ باشد،  با اعمال فشار و افزايش كشش ، کل لوله تمايل به راست شدن شکل خود يا باز شدن مارپيچها پيدا مي‌کند و از اين تمايل در تغيير شکل مي‌توان براي اندازه‌گيري فشار استفاده کرد . در سال 1849 ميلادي اين  اختراع به نام ايگنه بوردون در فرانسه ثبت و به دليل حساسيت عالي ، عملکرد خطي و درستي آن بطور گسترده‌اي در حاضر از آن در اندازه‌گيري فشار استفاده مي‌شود . در 1852 ميلادي اشکرافت حق ثبت اختراع بوردن را در آمريکا خريداري کرد و به بزرگترين سازنده فشارسنج تبديل شد . همچنين در 1849 ميلادي برنادر شائفر در ماگدبرگ آلمان فشارسنج ديافراگمي را با موفقيت بعنوان اختراع به ثبت رساند که همراه با فشارسنجهاي بوردني انقلابي در اندازه گيري فشار درصنعت  بوجود آورد . اما در 1875 ميلادي پس از اينکه ثبت اختراع بوردن به پايان رسيد، شرکت شائفر و بودنبرگنيز فشارسنجهاي بوردني را توليد کرد .



در عمل اندازه‌گيري فشار در فشار سنجهاي بوردوني،  از طريق يک لوله ته بسته با ديواره نازک که در انتهاي باز آن به يک لوله حاوي سيال که فشار آن تحت اندازه‌گيري است  بصورت ثابت شده وصل مي‌شود انجام مي‌گيرد . هر چه فشار بيشتر شود ، قسمت ته بسته لوله بصورت يک قوس (کمان ) حرکت مي‌کند و اين حرکت از طريق يک پيوندارتباطي به چرخش چرخ دنده‌اي منجر مي‌شود و معمولاً اين مکانيزم متحرک قابل تنظيم است .

مانومتر بردونی
مانومتر بردونی



يک چرخ دنده با قطر کوچک نیز که بر روي محور عقربه قرار دارد ، باعث مي‌شود حرکت مکانيزم متحرک به نسبت تعداد دنده‌هاي دو چرخ دنده درگير تقويت شود . براي اينکه اين مکانيزم بتواند از طريق تنظيم و کاليبراسيون ،  فشار را بدرستي نمايش دهد نياز به تنظيم درست صفحه مدرج که پشت عقربه قرار مي‌گيرد ، تنظيم موقعيت قرارگيري محور عقربه و تنظيم طول پيوند ارتباطي ميباشد.

براي اندازه‌گيري اختلاف فشار نيز مي‌توان از فشار سنجي که داراي دو لوله بوردون مختلف که بطور مناسبي با هم ارتباط دارند استفاده کرد .

فشارسنجهاي بوردني فشارسنجش يعني فشار نسبت به فشار اتمسفر را اندازه مي‌گيرند که با فشار مطلق که نسبت به خلاء سنجيده مي‌شود متفاوت است .

معمولاً هنگاميکه فشار تحت اندازه گيري بصورت پالسهاي سريع تغيير مي‌کند ، از يک قطعه مکانيکي با يک سوراخ محدود کنندهکه درون لوله ارتباطي بين فشار تحت اندازه‌گيري و فشارسنج بوردني قرار مي‌دهند استفاده مي‌کنند تا از صدمه ديدن و استهلاک چرخ دنده‌هاي فشارسنج جلوگيري کنند و همزمان قرائتي از ميانگين فشار را در اختيار بگذارند .

همچنين هنگاميکه کل فشارسنج در معرض ارتعاشات مکانيکي باشد ، تمامي اجزاء دروني فشارسنج شامل عقربه و مکانيزم متحرک را با روغن يا گليسيرين پر مي‌کنند . بطورنوعي فشارسنجهاي با کيفيت بالا درستي تا 2 درصد دامنه اندازه‌گيري
و فشارسنجهاي مخصوص درستي تا0.1 درصد حداکثر مقدار اندازه‌گیری را مي‌توانند برقرار کنند .
