اتصالات استیل

تجهیز صنعت نمایندگی فروش اتصالات استیل ایرانی و خارجی با متریال 316،304 ، 316L در سایز و رده های مختلف انواع  زانو ، سه راه ، تبدیل ،گپ ، بوشن ، نیپل ، تردولت ، ولدولت ، ساکولت و …. در مدل های دنده ای ، ساکت ، لب جوش و … کلاس  150 تا 9000 از برند های اروپای غربی و شرقی , ژاپنی , آمریکایی, چینی , روسی و ایرانی …

اتصالات فشار قوی

 تامین تجهیزات صنایع نفت ،گاز پتروشیمی خرید،فروش واردات انواع اتصالات استیل

اتصالات استیل

اتصالات استیل یا فیتینگ های استیل یکی از تجهیزات بسیار پرمصرف و مهم در صنعت پایپینگ یا لوله کشی و تاسیسات محسوب میشوند. این اتصالات به دلیل اینکه از جنس آلیاژ  پایه آهن میباشند که کمتر از 2% کربن دارند به آنها فولاد ضد زنگ یا Stainless Steel میگوییم. فولاد ها معمولآ دارای مقادیری از عناصر کروم و نیکل نیز هستند که در مقابل زنگ زدگی و خوردگی مقاومت بالایی دارند. و همچنین این اتصالات در دما و فشار های بالا نیز مقاوم میباشند و یکی از اصلی ترین انتخاب های هر سیستم لوله کشی محسوب میشوند.

اتصالات استیل کاربری های بسیار متنوع و گوناگونی مانند هدایت مسیر جریان سیال در سیستم لوله کشی و یا اتصال مسیر های خط لوله به یکدیگر یا اتصال آنها به سایر تجهیزات پایپینگی دارند که در اینجا به برخی از آنها اشاره خواهیم کرد:

  • ایجاد انشعاب از یک مسیر خط لوله به دو یا سه مسیر دیگر (توسط سه راهی و چهار راهی)
  • کوچک کردن خط لوله و ایجاد تغییر سایز در خط (توسط تبدیل یا ریدیوسر)
  • تغییر زاویه های خط لوله (توسط زانویی 45 یا 90 درجه)
  • اتصال دو لوله به یکدیگر (توسط تبدیل یا بوشن)
  • مسدود کردن مسیر خط لوله (توسط درپوش یا کپ)

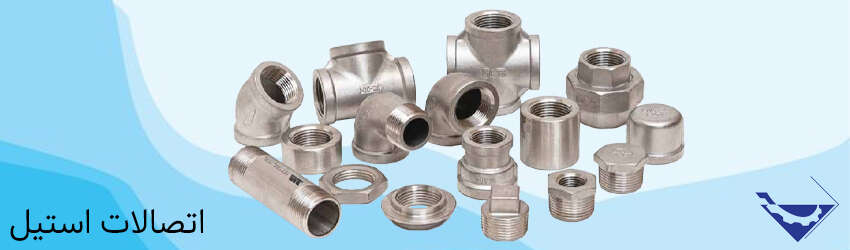

اتصالات استیل

انواع اتصالات استیل

اتصالات استیل دارای انواع مختلفی از نظر نوع اتصال به خط لوله و ادوات موجود در لوله کشی دارند که در ادامه به معرفی هریک از آنها میپردازیم:

اتصالات با جوش لب به لب (Butt Weld) :

استاندارد طراحی اتصالات استیل butt welded  ASME B16.9 و در برخی موارد با خوردگی کم بر اساس MSS SP43 طراحی و تولید میشوند. این استاندارد کلیه ملزومات برای شکل دهی خارجی ، داخلی ، ابعاد و تلرانس ابعادی مجاز برای پخ زنی را ارائه میکند. انتهای اتصالات لب جوش جهت جوشکاری پخ زده میشود. شکل این پخ متناسب با ضخامت متفاوت خواهد بود.

این اتصالات در صنایع نفت و گاز، صنایع دارویی و غذایی و صنایعی که حساسیت های بهداشتی سیال، یا نشتی آن مطرح باشد بسیار پرکاربرد میباشد.

اتصالات جوشی ساکت ولد (Socket Weld):

این نوع اتصال به دلیل تحمل دما ها و فشار های بالاتر در کلاس های فشاری 300، 600 و 900 بر اساس استاندارد طراحی ASME B16.11 طراحی و تولید میگردند. از اتصالات ساکت ولد در صنایع نیروگاهی، آتش نشانی و نفت و گاز استفاده میشود.

مزایا اتصالات استیل جوشی

یک سیستم لوله کشی صنعتی با اتصالات لب جوش دارای برخی مزایای ذاتی نظیر موارد زیر میباشد:

جوش دادن اتصالات به خط لوله به معنای جلوگیری همیشگی از نشت است.

پیوستگی ساختار فلزی بین اتصالات و خط لوله سبب افزایش میزان کشش مقاومتی سیستم لوله کشی میگردد.

سطح اتصال صاف در داخل خط لوله و اتصالات مربوطه باعث افت فشار کمتر ، کاهش درهم ریختگی جریان سیال و کاهش خورندگی ناشی از فعالیت خوردگی شیمیایی و همچنین سایشی میشود.

در حالتی که سیستم لوله کشی به صورت جوشی باشد حداقل فضای مورد نیاز کاربرد دارد.

اتصالات رزوه ای یا دنده ای (Thread):

اتصالات روزه ای یا پیچی نوع دیگری از اتصالات استیل میباشند که توسط پیچ با سایر ادوات پایپینگی اتصال برقرار میکنند. این نوع اتصال بر خلاف اتصال های جوشی برای تعمیرات و نگهداری قابل جدا شدن میباشد.

در ادامه به معرفی برخی از پرکاربرد ترین اتصالات استنلس استیل در سیستم های پایپینگی اشاره خواهیم کرد

  • زانویی 90درجه (LR)
  • زانویی 90درجه (SR)
  • زانویی 45 درجه
  • زانویی 180 درجه (LR)
  • زانویی 180 درجه (SR)
  • سه راهی هم اندازه (Equal Tee)
  • سه راهی کاهنده ( Reducing Tee )
  • تبدیل کاهنده هم مرکز(Concentric Reducer)
  • تبدیل کاهنده غیر هم مرکز (Eccentric Reducer)
  • درپوش (Cap)

کاربرد های اتصالات استیل در صنایع

همانطور که بالاتر اشاره کردیم، اتصالات استیل به دلیل خاصیت ضد خوردگی و مقاومت نسبتآ بالایی که در مقابل دما و فشار دارند، در سیستم های لوله کشی یا پایپینگ بسیار پرمصرف هستند.

اتصالات استیل در صنایع بهداشتی مانند صنایع غذایی و دارویی به دلیل اینکه بسیار راحت و خوب ضدعفونی میشوند از محبوبیت بالایی برخوردار هستند.

در صنایع نفت، گاز، پتروشیمی و صنایع شیمیایی به دلیل خاصیت ضدخوردگی که اتصالات استنلس استیل دارند بسیار پرمصرف میباشند.
