honeywell control valves

honeywell control valves

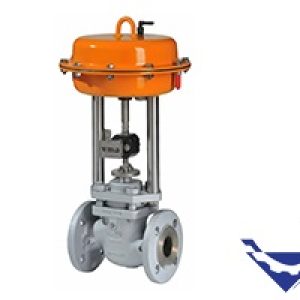

کنترل ولو هانیول ، قیمت کنترل ولو هانیول

honeywell control valves
honeywell control valves

 تامین تجهیزات صنایع نفت ،گاز و پتروشیمی تامین انواع کنترل ولو هانیول



کنترل ولو (Control Valve)

یکی از رایجترین المان های کنترل نهایی در سیستم های کنترل صنعتی ،کنترل ولو میباشد.کنترل ولو برحسب فرمان یک سیگنال اتوماتیک همچون سیگنال یک کنترل کننده یا دستگاه منطقی (مانند PLC) فلوی سیال عبوری از یک لوله را محدود می کند.

اصول کار  کنترل ولو هانیول

كنترل ولو وسيله اي است که با اعمال نيرويي غير از نيروي دست عمل مي نمايد و ميزان جريان سيال را در يك سيستم كنترل فرايندي تنظيم مي كند، شير كنترل شامل يك شير است كه به يك مكانيزم محركه actuator که توانائي تغيير عنصر کنترل کننده سيال را دارد متصل مي باشد .اين تغيير بر مبناي سيگنالي است كه از سيستم كنترل دريافت ميشود. شير كنترل نقش مهم و اساسي در يك صنعت فرايندي ايفا مي نمايد و قسمت زيادي از هزينه ها ي خريد قطعات و دستگاهها در صنايع مربوط به شير كنترل و سيستم هاي جانبي آن مي باشد. انتخاب شيرهاي كنترل قبلا بر مبناي پارامترهاي اوليه اي نظير Pressure rating دامنه جريان افت فشار و … بود ولي اکنون تاکيد بر هز ينه ها مي باشد بنابراين شيرهاي كنترل بايداز لحاظ هزينه ها ي اوليه و هزينه هاي تعميراتي مناسب باشند ضمن اينكه مي بايست خواص كنترلي خوبي داشته باشند. پارامترهاي ثانويه در انتخاب شير كنترل شامل نشتي هاي مجاز، خصوصيات جرياني، دما و سايش مي باشد.همچنين بايد مساله Noise را در نظر گرفت و نيز بايد محرك مناسب انتخاب گردد و نياز به موقعيت دهنده شير Positioner مشخص گردد. مشخص كردن سايز شير كنترل كه به آن Valve Sizing مي گويند بستگي به پارامتر متغيري به نام Cv دارد.پارامترهاي مورد نياز جهت انتخاب شير كنترل در استاندارد ISA مشخص شده است.

قسمت های تشکیل دهنده honeywell control valves  :

 Body: بدنه شیر اصلی ترین قسمتی از شیر است که تحت فشار می باشد. این قسمت شامل اتصالات

و مسیر جریان میباشد. این قسمت همچنین محل لازم برای  نشیمنگاه و بندآور Seat) و.) Plug را فراهم میآورد

Bonnet: ساقه قسمتی از شیر است که میله شیر(Stem)   در آن حرکت می کند و به عنوان یک هدایت کننده (Guid)برای میله شیر می باشد. ساقه شیر همچنین در برگیرند ه جعبه آ ببندها می باشد. ساقه می تواند یکپارچه، پیچی یا فلنجی باشد.

  Actuator :محرک یکی از قسمتهای اساسی و مهم در شیرهای کنترل می باشد. کار آن اعمال نیرو وفشار به میله شیر و حرکت آن جهت تغییر وضعیت عضو مسدود کننده م یباشد. با حرکت عضو مسدودکننده جریان سیال تنظیم و یا قطع و وصل می گردد. محرکها دارای انواع مختلفی می باشند.

Power Unit : قسمتی از محرک که انرژی سیال یا الکتریک یا مکانیک را به حرکت میله شیر تبدیل می نماید

 Pneumatic  : وسیله ای که انرژی یک سیال تراک مپذیر معمولا هوا را به حرکت تبدیل م یکند.

 Electric  : وسیله ای که انرژی الکتریکی را به حرکت تبدیل مینماید.

کاربرد honeywell control valves : کنترل ولو هانیول برروی کنترل خطوط انتقال مواد غذایی ، نفت ، بخار ، آب ، شیمیایی و دارویی مورداستفاده قرارمیگیرد.
