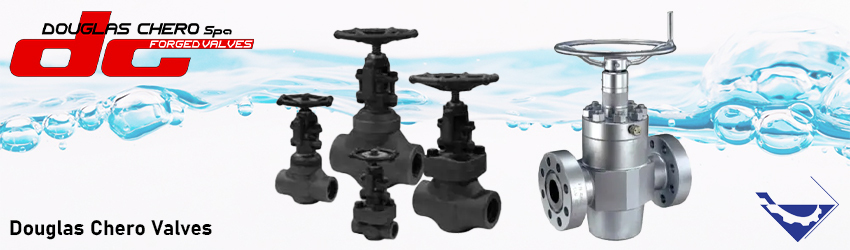

داگلاس چرو

شیرآلات داگلاس چرو

توضیحات محصول

شیرآلات داگلاس چرو

تجهیز صنعت واردات و فروش انواع شیرآلات برند داگلاس چرو گیت ولو ،گلوب ولو ، چک ولو از کلاس 150 تا 1500





Download (PDF, 1.03MB)



 gate valves

این شیرها بیشتر در محل هایی به کار می رود که بخواهند جریان سیال را به طور کامل بسته یا باز نمایند . از خواص این شیرها کم بودن افت فشار در طول آن می باشد به همین دلیل در سر راه لوله های طویل از این شیرها به کار می رود . هنگامی که کشو یا بند آور (gate) کاملا به بالا هدایت شده و از مسیر جریان سیال خارج گردیده و در نتیجه هیچ مقاومتی در مقابل عبور جریان ندارد ولی اگر کشو به پایین ترین محل خود هدایت شده باشد در نتیجه سیال بعلت تغییر مسیر و تصادم با کشو ایجاد تلاطم و افت فشار می نماید . در لوله کشی ها اغلب لوله و شیر به هم پیوسته اند (بوسیله جوشکاری یا بوسیله پیچ ) ولی به طور کلی اتصال شیر و لوله بوسیله فلنچ و پیچ و مهره انجام گردیده و برای جلوگیری از نشتی بین لوله فلنج شیر لائی آب بندی یا gasketگذارده می شود .

ساختمان ساقه (stem)

ساقه میله بلند و باریکی است که از یک طرف به فلکه دست (hand wheel) و ازطرف دیگر به کشویی (gate) متصل می باشد  ساقه متصل به کشوی شیر از جعبه ای به نام (stuffing box) عبور می کند .

دو نوع gate valve وجود دارد:

1) نوع اول كه به نام موازي معروف است بر اساس استفاده از يك ديسك تخت دروازه اي كه در بين دو نشيمنگاه موازي قرار گرفته تشكيل گرديده است.(جريان بالادست وجريان پائين دست) اين ولوها همچنين داراي يك لبه تيزي در قسمت پائين خود مي باشند كه اين لبه تيز براي برش واز بين بردن ذرات جامد ورودي به ولو مي باشد. مزيت مهم اين قبيل ولوها اينستكه اين ولوها علاوه بر بكار رفتن براي valve seatهاي نامتقارن ، مي توانند براي valve seatهاي زاويه اي نيز بكار روند. 2) نوع ديگر ازgate valveها بنام gate valveeهاي با gateگوه اي شكل مي باشند. دراين نوع از ولوها از دو seatمورب ويك gateeمورب استفاده مي گردد.(به منظور امكان بسته شدن در حالت shut off) همان طور که می دانیم ساقه کشو را بالا و پایین می برد و بدین ترتیب مقدار باز و بسته کردن شیر را کنترل می کند . فراموش نکنیم که در شیر کشویی جهت حرکت سیال کاملا مستقیم بوده و در صورتی که شیر کاملا باز باشد کشو از مسیر جریان خارج شده و افت فاشر به حداقل می رسد همچنین تلاطم جریان بسیار کم است .

طرز انتخاب صحيح شير مورد نياز

1- نقشه لوله كشي : انقباض و انبساط و ارتعاش لوله و تكيه گاه مناسب براي محلي كه لوله به شير اتصال مي‌يابد بايد مورد توجه قرار گيرد و دقت لازم براي اتصالات انتهايي لوله‌كشي و شيرها بايد بعمل آيد.

2- نوع كاري كه شير بايد انجام دهد : كاملاً باز يا بسته – يا تنظيم سيال ، فشار و درجه حرارت در چه حد باشد، دستي يا خودكار ، كاركرد شير چه مقرراتي دارد

3 – حجم شير : حجم شير بايد متناسب با لوله‌اي باشد كه اندازه  آن با توجه به ظرفيت مايع و افت فشار انتخاب شده است.

4 – درجه حرارت و فشار

5 – مواد سازنده شير : بعضي از سيالهاي شيميايي اثر خورندگي و زنگ زدگي و رسوبات بجا مي‌گذارند به همين منظور آستري از ابونيت يا پلاستيك يا سراميك و يا شيشه بكار مي‌برند. مواردي كه بيشتر در ساختمان شير بكار مي‌رود. آلياژهاي چدن – برنز – نیکل –  فولاد – مس – آلومینیوم  –  تيتانيوم – استنلس استیل

6- سيستم محركه راه اندازي شير : مكانيكي : دستي با پيچ  – هیدرولیکی –  برق – هوا
