شیر انگل ولو

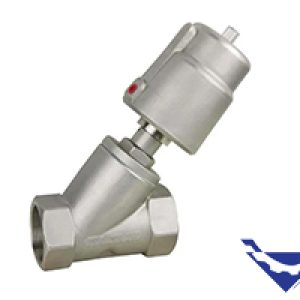

ولوهای نشیمنگاه، شیر زاویه ای یا انگل ولو  Angle Seat valves از جمله ولوهای پیستونی تحریک شده پنوماتیکی هستند. عملگر پیستونی ، یک حرکت خطی را برای بلند کردن آب بندی از نشیمنگاه آن فراهم می کند.

از آنجا که نشیمنگاه تحت یک زاویه قرار دارد ، در موقعیت باز از حداقل عبور جریان جلوگیری می شود که همین امر منجر به یک سرعت جریان عالی و افت فشار پایین می گردد.

این ولوها برای تنظیم جریان مایعات ، گازها ، بخار ، خلا و حتی سیالات تهاجمی مورد استفاده قرار می گیرند. همچنین می توانند در محیط هایی با دما و ویسکوزیته بالا حتی فشارهای تفاضلی زیر صفر عمل کنند.

طراحی قوی ، این ولوهای نشیمنگاه زاویه ای را برای کاربردهای سخت یک انتخاب مناسب می سازد. همچنین این ولوها چرخه عمر بسیار بالایی دارند ، بنابراین جایگزین با دوام تر و عالی تری به جای ولوهای توپی هستند.

جایگزین های مناسبی برای ولوهای سلونوئیدی می باشند به خصوص در محیط های آلوده و ویسکوز که در آن ولوهای سلنوئیدی معمولی موفق نیستند.

این ولوها ممکن است با استفاده از پیکربندی تک کاره یا دو کاره ، عمل کنند که بر میزان فشار آن تاثیر می گذارد.

انواع انگل ولو

به طور کلی، انگل ولو ها می توانند بر اساس جنس و نوع اتصال به سیستم، تقسیم بندی شوند. در ادامه دسته بندی انگل ولو ها را بر اساس جنس آنها بیان میشود.

انگل ولو استیل

این نوع انگل ولو  از جنس استیل می باشد و برای مقاومت در برابر خوردگی و حرارت بالا بکار می رود

انگل ولو برنزی

این نوع شیر انگل ولو برنزی،  شامل انگل ولو هایی است که از جنس برنز ساخته شده اند و برای مقاومت در برابر خوردگی و  محیط‌های مرطوب مناسب هستند.

انگل ولو فولادی

این نوع از جنس فولاد می باشد و برای قدرت و مقاومت در محیط‌های سخت و صنعتی درست می شوند.

انواع اتصالات شیر زاویه ای

درباره نوع اتصال به سیستم، انگل ولو ها می توانند به دو دسته انگل ولو رزوه ای و انگل ولو فلنچی تقسیم شوند. انگل ولو رزوه ای به طور مستقیم بر روی لوله یا سیستم نصب می شود، در حالی که انگل ولو فلنچی با استفاده از فلنج (به عنوان اتصال بین لوله ها) نصب می شود.

مشخصات فنی

• نوع عملگر: انگل ولوها معمولاً دارای پیستون برای جابجایی استم و پلاگ می‌باشند میتواند بصورت عملگر دستی، نیوماتیکی و موتورایز باشند.
• عملکرد نیوماتیکی: انگل ولوها با استفاده از عملگر نیوماتیکی و تامین هوا از طریق ابزار، قابلیت کنترل دقیق را دارند.
• افت فشار: انگل ولوها افت فشار کمتری نسبت به شیرهای دیگر دارند که باعث می‌شود در برخورد با جریان سیال، افت فشار کمتری ایجاد شود.
• قیمت مقرون به صرفه: به دلیل افت فشار کمتر و قیمت مناسب‌تر، انگل ولوها جایگزین مناسبی برای شیرهای توپی هستند.
• مقاومت در برابر ویسکوزیته بالا و ذرات جامد: انگل ولوها برای کاربردهایی که سیال دارای ویسکوزیته بالا یا ذرات جامد و کثیف است، مناسب هستند.
• عملگر فنر برگشتی: برخی از انگل ولوها دارای عملگر فنر برگشتی هستند که در صورت قطع شدن فشار هوا، فنر به حالت آزاد خود برمی‌گردد و ولو را از حالت باز به کلوز یا بالعکس تبدیل می‌کند.
• عملگر بدون فنر (Double Acting): برخی از انگل ولوها از عملگرهای بدون فنر استفاده می‌کنند که باز و بسته شدن ولو و حرکت پلاگ ولو روی نشیمنگاه تنها توسط فشار هوا انجام می‌شود. و از فنر برای تغییر وضعیت ولو استفاده نمی‌کنند.



قیمت انگل ولو

قیمت انگل ولو پنوماتیک بستگی به عواملی مانند جنس بدنه انگل ولو، جنس اکچویتور (سیلندر پنوماتیک)، سایز و نوع اتصال دارد.

معمولاً انگل ولو هایی با بدنه استیل، برنزی یا فولادی قیمت بالاتری نسبت به انگل ولو های با بدنه از جنس های دیگر دارند. همچنین، اگر اکچویتور انگل ولو از جنس استیل یا فولاد باشد، قیمت آن بیشتر از اکچویتور های برنزی یا آلومینیومی است.

سایز انگل ولو نیز تأثیر زیادی بر قیمت دارد. انگل ولو های بزرگتر و با ظرفیت بیشتر قیمت بالاتری نسبت به انگل ولو های کوچکتر دارند.

همچنین، نوع اتصال انگل ولو نیز می تواند قیمت را تحت تأثیر قرار دهد. انگل ولو های با اتصال فلنجی (flanged) معمولاً قیمت بالاتری نسبت به انگل ولو های با اتصال رزوه ای (threaded) دارند.

جدول زیر لیست قیمت انگل ولو نمونه های متداول بازار میباشد که از برندهای مطرح تولید کننده جمع آوری شده است. جهت استعلام قیمت دقیق و بروز، با کارشناسان تجهیز صنعت تماس بگیرید.

نام	برند	قیمت
انگل ولو ۱/۲ اینچ ۴۵ درجه تمام استیل ۳۱۶ ترک	Tork	از ۱٫۳۰۰٫۰۰۰
انگل ولو استیل 1/2-1 ال ام سی DN40 LMC	LMC	۳٫۳۰۰٫۰۰۰
انگل ولو استیل 2 اینچ ال ام سی DN50 LMC	LMC	از ۲٫۹۷۰٫۰۰۰
انگل ولو استیل ترک 1 اینچ tork مدل pp1050.05	Tork	۷٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 1/2 اینچ tork مدل pp1050.03	Tork	۵٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 1/2 اینچ مینیاتوری tork مدل pp1030.03	Tork	۷٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 1/2-1 اینچ tork مدل pp1050.07	Tork	۹٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 1/2-1 اینچ tork مدل pp1090.07	Tork	۸٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 1/2-2 اینچ tork مدل pp1050.09	Tork	۱۶٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 1/2-2 اینچ tork مدل pp1090.09	Tork	۱۵٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 1/4-1 اینچ tork مدل pp1050.06	Tork	۸٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 1/4-1 اینچ tork مدل pp1090.06	Tork	۷٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 3 اینچ tork مدل pp1050.10	Tork	۲۱٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 3 اینچ tork مدل pp1090.10	Tork	۲۰٫۰۰۰٫۰۰۰
انگل ولو استیل ترک 3/4 اینچ tork مدل pp1090.04	Tork	۵٫۰۰۰٫۰۰۰
انگل ولو استیل ترک tork 1/2 اینچ مدل pp1090.03	Tork	۴٫۰۰۰٫۰۰۰
انگل ولو استیل ترک tork 2 اینچ مدل pp1050.08	Tork	۱۰٫۰۰۰٫۰۰۰
انگل ولو استیل ترک tork 2 اینچ مدل pp1090.08	Tork	۸٫۰۰۰٫۰۰۰
انگل ولو استیل ترک tork 3/4 اینچ مدل pp1050.04	Tork	۶٫۰۰۰٫۰۰۰
انگل ولو سایز PENUVAL۱ ۱/۴	PENUVAL	۷٫۵۰۰٫۰۰۰
انگل ولو سایز PENUVAL۱/۲	PENUVAL	۳٫۵۰۰٫۰۰۰
انگل ولو سایز اینچ PENUVAL1	PENUVAL	۴٫۳۵۰٫۰۰۰
انگل ولو سایز1 1/2 PENUVAL	PENUVAL	۸٫۲۰۰٫۰۰۰
انگل ولو سایز3/4 PENUVAL	PENUVAL	۳٫۱۵۰٫۰۰۰
انگل ولو کله پلاستیکی 1/2 ال ام سی DN15 LMC	LMC	۱٫۰۵۰٫۰۰۰
انگل ولو کله پلاستیکی 1/4-1 ال ام سی DN35 LMC	LMC	۲٫۳۵۰٫۰۰۰
شیر انگل 1 اینچ مدل JZF-25	JZF	۱٫۰۵۰٫۰۰۰
شیر انگل 1 اینچ مدل JZF-25ss	JZF	۱٫۳۵۰٫۰۰۰
شیر انگل 1/2 اینچ مدل JZF-15	JZF	۹۰۰٫۰۰۰
شیر انگل 1/2-1 اینچ مدل JZF-40	JZF	۱٫۷۰۰٫۰۰۰
شیر انگل 1/2-1 اینچ مدل JZF-40ss	JZF	۲٫۳۰۰٫۰۰۰
شیر انگل 1/4-1 اینچ مدل JZF-32	JZF	۱٫۶۰۰٫۰۰۰
شیر انگل 1/4-1 اینچ مدل JZF-32ss	JZF	۲٫۲۰۰٫۰۰۰
شیر انگل 2 اینچ مدل JZF-50	JZF	۲٫۲۵۰٫۰۰۰
شیر انگل 2 اینچ مدل JZF-50ss	JZF	۳٫۳۰۰٫۰۰۰
شیر انگل 3/4 اینچ مدل JZF-20	JZF	۹۵۰٫۰۰۰
شیر انگل 3/4 اینچ مدل JZF-20ss	JZF	۱٫۲۵۰٫۰۰۰

تاریخ بروز رسانی قیمت ها : 07 مرداد 1403



اجزای انگل ولو

انگل ولو شامل اجزای زیر است:

بدنه (Body) :

بادی انگل ولو پنوماتیک بستری است که سایر اجزا روی آن نصب می‌شوند. بادی معمولاً از جنس فلزی مانند استیل، برنز یا آلومینیوم درست می‌شود.

پیستون (Piston) :

پیستون یک قطعه ی متحرک است که درون بادی قرار دارد و توسط نیروی بادی که از سیلندر پنوماتیک (اکچویتور) به آن وارد می‌شود، حرکت می‌کند.

استم (Stem) :

شافت یا استم، قسمتی است که پلاگ را به پیستون متصل می‌کند. استم در حین حرکت پیستون، پلاگ را به صورت اپن یا کلوز می‌کند.

پلاگ (Plug) :

دیسک یا پلاگ، قسمتی است که توسط استم به پیستون متصل می‌شود. پلاگ در حین حرکت پیستون، سوراخ ورودی و خروجی را مسدود یا باز می‌کند و در نتیجه جریان سیال را کنترل می‌کند.

فنر (Spring) :

در انگل ولو پنوماتیک فنر برای باز کردن پلاگ و بستن آن در صورت قطع برق یا قطع نیروی باد استفاده می‌شود. فنر فشار نیروی بسته کننده را در انگل ولو ایجاد می‌کند.

سیلندر پنوماتیک (Pneumatic Cylinder) :

سیلندر پنوماتیک یا اکچویتور، منبع نیروی بادی است که پیستون را حرکت می‌دهد. این سیلندر شامل یک کانال ورودی و خروجی برای نیروی باد است که توسط کنترلر پنوماتیک کنترل می‌شود.

اتصالات:

اتصالات مورد نیاز برای اتصال انگل ولو به سیستم شامل فلنج، سوکت و اتصالات لوله‌ای است.

تمامی این اجزا با همکاری و هماهنگی در کنترل جریان سیال در انگل ولو پنوماتیک نقش دارند.

ساخت و طراحی انگل ولو

ولوهای نشیمنگاه زاویه ای دارای ساختی قوی مشابه با “ولوهای دریچه ای” می باشند ، با این تفاوت که از پیستونی استفاده می کنند که ولو نشیمنگاه زاویه ای را با یک فنر به کار می اندازد.

یک plug به انتهای پیستونی متصل می شود که بر روی نشیمنگاه هایی از جنس PTFE یا پلی تترا فلوئورو اتیلن قرار داده شده است ، بنابراین ماکزیمم سرعت جریان را ارائه می دهد.

این ولوها در حالت طبیعی ممکن است بسته ( NC) ، باز(NO)  یا دوکاره باشند.

عملگر پیستونی با پورت های رزوه ای یا با پورت های NAMUR همراه است که امکان نصب مستقیم ولوهای سلنوئیدی سبک NAMUR را فراهم می کند.

اغلب راس اکچویتور می تواند 360 درجه چرخانده شود تا امکان موقعیت مطلوب هوا و خطوط الکتریکی در مکان های تنگ را فراهم کند. به طور کلی بادی ولو از برنج یا “استینلس استیل”  ساخته می شود. انواع اتصالات شامل تریدی ،کلمپی یا”جوشی” هستند.

به طور معمول یک نشانگر بصری در قسمت بالای پیستون نشان می دهد که آیا ولو اپن یا کلوز است.

شکل 2 : ساخت و طراحی ولو نشیمنگاه زاویه ای

اصول عملکرد انگل ولو

ولوهای نشیمنگاه زاویه ای به صورت پنوماتیکی عمل می کنند به طوری که فشار هوا برای کنترل عملگر پیستون که plug ولو را از نشیمنگاه آن دور می کند ، مورد استفاده قرار می گیرد.

ولوهایی که به طور طبیعی بسته اند یا ولوهای NC معمولا ولو را در شرایط بدون فشار می بندند و برای بازگشت ولو به حالت استراحت از یک فنر استفاده می کنند.

ولوهای NO ولوهایی هستند که در حالت عادی باز می باشند مگر اینکه فشار هوا برای بستن آن عمل کند. اگر فنر روی قسمت مخالف عملگر پیستون واقع شود ، یک ولو NO به دست می آید. ولوهای با عملگر دوگانه می توانند برای کنترل جریان در دو جهت مورد استفاده قرار گیرند.

این ولوها هیچ فنری ندارند و برای تعیین موقعیت ولو به میزان هوای موجود بستگی دارند. این پیکربندی ها بر میزان فشار ولو تاثیر می گذارند. جریان بالا و پایین ولو ( که باعث باز شدن ولو می شود) اثر “چکش آب” را کاهش می دهد اما حداکثر فشار ولو را به طور معمول تا 50 % کاهش می دهد.

با این حال اتصال یک فنر برگشتی قوی به افزایش فشار کاری کمک می کند اما یک اکچویتور قوی تر برای غلبه بر این افزایش نیروی فنر مورد نیاز خواد بود. با جریان در سرتاسر نشیمنگاه ( کا باعث بسته شدن ولو می شود) ، فشار کاری کامل به دست می آید و اثر “چکش آب” با محدود کردن جریان هوای فشرده می تواند کاهش داده شود.



کنترل ولو نشیمنگاه زاویه ای با یک ولو سلنوئیدی

به طور معمول یک ولو سلنوئیدی سه طرفه برای به کار انداختن ولوهای نشیمنگاه زاویه ای NC  یا NO مورد استفاده قرار می گیرد.

این ولوهای نشیمنگاه زاویه ای دارای یک پورت اتصال با محفظه پیستونی هستند. ولو سلنوئیدی کنترل می کند که آیا محفظه تحت فشار قرار بگیرد یا از فشار خالی شود.

ولوهای نشیمنگاه زاویه ای با عملگر دوگانه دارای دو پورت اتصال اند و نمی توانند با یک ولو سه طرفه کنترل شوند. آنها می توانند توسط یک ولو سلنوئیدی 5 طرفه کنترل شوند که می تواند یک پورت را در حالی که پورت دیگر خالی می شود ، تحت فشار قرار دهد و بالعکس .

کاربرد انگل ولو

این ولوها می توانند برای ارائه میلیون ها دوره عملیاتی در کاربردهای مورد تقاضا مانند بخار ، آب و محیط های تهاجمی مورد استفاده قرار گیرند.

آنها به طور ایده آل برای کاربردهای در خلا مناسب می باشند و می توانند در برنامه های عملیاتی سریع حداکثر تا 1000 سیکل بر ساعت با عمر مفید بالغ بر 10 میلیون سیکل مورد استفاده قرار گیرند.

آنها در بسیاری از صنایع از جمله غذا و نوشیدنی ، مواد شیمیایی ، نفت و گاز ، آب و فاضلاب و … استفاده می شوند.

انتخاب و خرید شیر انگل ولو

درهنگام انتخاب و خرید باید پارامترهایی مورد توجه قرار گیرند که در زیر به آنها اشاره کرده ایم :

اتصالات انتهایی و سایز خط

ولوهای نشیمنگاه زاویه ای در طیف وسیعی از اندازه ها و اتصالات انتهایی در دسترس هستند. متداول ترین ولوهای در دسترس دارای سایز رزوه های BSP یا NPT ”  تا ” 3 هستند. برخی تولید کنندگان آپشن های فلنجی ارائه می کنند.

قطر نامی (DN) نشیمنگاه ولو به انتخاب سایز درست کمک می کند اما بیشتر تولید کنندگان مقدار Kv را تعیین می کنند که یک پارامتر قابل اطمینان تری برای انتخاب صحیح اندازه است. مقدار Kv ، اندازه گیری سرعت جریان آب در افت فشار bar 1 است.

اگر مشخصات محیطی ، فشار و مقدار Kv معلوم باشند ، سرعت جریان می تواند با یک فرمول محاسبه شود.

با محاسبه اندازه ولو به آسانی می توان حداقل مقدار Kv مورد نیاز برای کاربرد را تعیین کرد. استفاده از ولو با اندازه مناسب برای جریان بالا و کارآمد ، شانس سایش و نشت را کاهش می دهد.

دما و فشار عملیاتی ، خواص متریال انگل ولو

به طور معمول حداکثر فشار کاری در محدوده bar 5 تا bar 20 قرار می گیرد. نه تنها فشار محیط بلکه فشار جریان هوای فشرده باید مورد توجه قرار گیرد.

آنها با استفاده از آب بندی پلی تترا فلوئورواتیلن یا  PTFE (تفلون) می توانند در دماهای تا حداکثر 200 به کار روند.

دیگر متریال های آب بندی شامل NBR ( لاستیک نیتریل بونا) ، FKM و EPDM می باشند که معمولا دارای محدوده دمایی پایین تری هستند. همچنین محدوده دما و فشار توسط متریال غلاف تحت تاثیر قرار می گیرد.

متریال معمولی غلاف عبارتند از : برنز ، استینلس استیل 314 یا 316 ، برنج ، پلاستیک و فلز مرکب از مس و قلع و روی .

از این مواد استینلس استیل بهترین استحکام و مقاومت به خوردگی را ارائه می دهد.

بنابراین بسیاری از ولوهای نشیمنگاه زاویه ای در دماها و فشارهای بالا دارای یک غلاف استینلس استیل با آب بندی PTFE می باشند.

غلاف پیستون می تواند از همان جنس متریال بادی ولو درست شود اما برخی به منظور صرفه جویی در وزن یا هزینه های تولید ، غلاف پلاستیکی دارند.

نتیجه گیری

مزیت اصلی پیکربندی نشیمنگاه زاویه ای در مقایسه با دیگر انواع ولو این است که ولو با نشیمنگاه زاویه ای ، یک سرعت جریان بالاتر با افت فشار پایین تری را ارائه می دهد.

دیگر مزایا شامل حذف اثر “چکش آب” و نیز مقاومت در برابر جریان برگشتی است. از این رو ولوهای با نشیمنگاه زاویه ای در عین حال که عمر مفید طولانی تری را ارائه می دهند ، یک جایگزین اقتصادی برای ولوهای توپی هستند.

پارامترهای مختلفی که در بالا ذکر شد باید برای انتخاب درست ولو با نشیمنگاه زاویه ای مورد توجه قرار گیرد. متریال انتخابی ولو نیز باید با ماده ای که در ولو جریان می یابد ، سازگار باشد.
