ای تو پی پوزیشنر ای بی بی

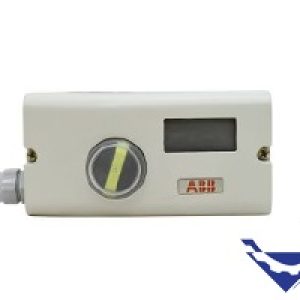

ای تو پی پوزیشنر ای بی بی (ABB)

ای تو پی پوزیشنر ای بی بی (ABB) وسیله‌‌ای است که در ارتباط با شیر کنترل و جهت تنظیم آن نصب می‌شود. در حقیقت یک سرو مکانیزم است و از طرفی یک رله تفویت کننده است که فرمان صادره از کنترل کننده را تقویت کرده و به عمل کننده (محرک یا actuator) منتقل می‌کند.

شیر کنترل باید قادر باشد با سرعت و  به طور هموار به تغییرات سیگنال کنترلی پاسخ بدهد.  در خیلی از حالت‌ها، یک شیر به اندازه ي مناسب، و یک اکچویتور پنوماتیک مناسب بدون نیاز به استفاده از پوزیشنر شیر، کافی است.، اما حالت‌هاي معینی وجود دارند که پوزیشنر شیر  باید لحاظ گردد.

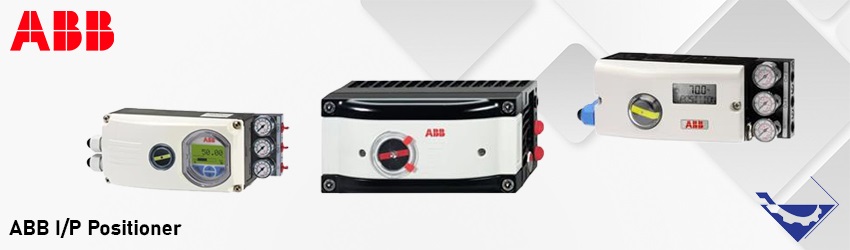

قیمت و خرید آی توپی پوزیشنر ای بی بی

شرکت تجهیز صنعت یکی از تامین کننده‌های این محصول و دیگر محصولات ابزار دقیق می باشد، در انبار این شرکت انواع مختلفی از پوزیشنرهای ای تو پی ای بی بی موجود است و می‌توان با بهترین قیمت از آن تقاضای خرید کرد. شرکت تجهیز صنعت توسط کارشناسان فنی خود تلاش می‌کند تا بهترین محصول از پوزیشنر های ای بی بی را با قیمت‌های رقابتی و مناسب برای مشتریان خود ارائه دهد.

ای تو پی پوزیشنر ای بی بی:

ای تو پی پوزیشنر ای بی بی یا تنظیم‌کننده موقعیت یک دستگاه کنترلی است که در سیستم‌های صنعتی استفاده می‌شود تا موقعیت یک سیستم مکانیکی را کنترل کند. ABB یک شرکت بزرگ تولیدکننده تجهیزات الکترونیکی و اتوماسیون صنعتی است و در زمینه تولید positionerهای معمولی و دیجیتال فعالیت می‌کند.

Conventional Positioners

در مورد positionerهای معمولی، آنها به عنوان یک واسطه بین سیستم کنترل و شیرهای صنعتی (مانند شیرهای کنترل فشار و جریان) عمل می‌کنند. این positionerها معمولاً یک سیگنال کنترلی را از سیستم کنترل دریافت می‌کنند و با استفاده از مکانیزم‌های مختلف، موقعیت یک شیر را تنظیم می‌کنند تا جریان یا فشار مورد نظر برقرار شود. آنها می‌توانند موقعیت شیررا به صورت دقیق کنترل کنند و به سیستم کنترل اطلاعات مربوط به موقعیت وضعیت فعلی شیر را ارائه دهند.

Conventional Positioners

در مورد positionerهای دیجیتال، آنها از فناوری‌های الکترونیکی پیشرفته استفاده می‌کنند تا عملکرد بهینه‌تر و قابلیت‌های بیشتری را ارائه دهند. این positionerها معمولاً قابلیت‌هایی مانند کنترل دقیق‌تر موقعیت شیر، پایداری بیشتر در شرایط مختلف و ارتباط دیجیتال با سیستم کنترل را دارند. با استفاده از سیگنال‌های دیجیتال، این positionerها قادرند اطلاعات دقیق‌تری در مورد موقعیت و وضعیت شیر را ارائه دهند و همچنین قابلیت‌های پیشرفته‌تری مانند خودتنظیمی (autocalibration) و نمایشگرهای الکترونیکی را داشته باشند.

I/P converters

همچنین، ABB به عنوان تأمین کننده برتر مبدل های I/P (جریان به فشار) نیز می باشد. این تجهیزات از سیگنال‌های جریان الکتریکی استفاده می‌کنند و آنها را به سیگنال‌های فشار مکانیکی تبدیل می‌کنند. مبدل های I/P عموماً در کنترل فشار سیستم‌صنعتی استفاده می‌شوند و می‌توانند با استفاده از سیستم‌های positioner و شیر‌ها، فشار را در سیستم‌های صنعتی کنترل کنند.

در این مطلب به معرفی ای توپی پوزیشنر های ای بی بی می پردازیم و انواع مدل های آن را تشریح خواهیم کرد:

positionerهای معمولی (Conventional Positioners):

Positioners پنوماتیک و الکترو-پنوماتیک دستگاه‌های کنترلی هستند که برای برآورده کردن یک طیف گسترده از کاربردها طراحی شده‌اند. آنها سریع، حساس و دقیق بودن در موقعیت‌گیری اکچویتورهای تک عمل یا دو عمل (Single or double-acting )، خطی یا چرخشی را فراهم می‌کنند.

Positionerهای پنوماتیک و الکترو-پنوماتیک از سیستم‌های پنوماتیک (هوایی) یا الکترو-پنوماتیک (ترکیبی از هوا و برق) استفاده می‌کنند. تا سیگنال کنترلی را دریافت کرده و به یک سیگنال خروجی پنوماتیک تبدیل کنند. این سیگنال خروجی نیروی محرکه را تولید می‌کند که به اکچویتورهای پنوماتیک وصل است و موقعیت آن را به صورت سریع، حساس و دقیق تنظیم می‌کند.

Positionerهای پنوماتیک و الکترو- پنوماتیک مناسب برای کنترل موقعیت اکچویتورهای پنوماتیک در بسیاری از صنایع و کاربردها هستند. از جمله صنایع نفت و گاز، پتروشیمی، برق، آب و فاضلاب، صنایع فولاد، صنایع خودروسازی و غیره.

پوزیشنرهای pneumatic و electro-pneumatic نوعی دستگاه کنترلی هستند که برای کنترل موقیعیت دهنده‌های پنوماتیک (pneumatic) استفاده می‌شوند. positionerهای معمولی دارای دو نوع AV1 و AV2 می باشد که در ادامه به بررسی این دو مدل می پردازیم.

positionerهای معمولی

Positionerهای AV1 و AV2:

Positionerهای نوع AV1 و AV2 ارائه شده توسط ABB، دستگاه‌های کنترلی هستند که برای برآورده کردن یک طیف گسترده از کاربردها استفاده می‌شوند. آنها برای تنظیم سریع، حساس و دقیق موقعیت اکچویتورهای پنوماتیک تک‌عمل یا دوعملی (Single or double-acting )، خطی یا چرخشی استفاده می‌شوند.

پوزیشنرهای pneumatic از هوا فشرده به عنوان نیروی محرکه استفاده می‌کنند. آنها با دریافت سیگنال کنترلی (مانند جریان یا ولتاژ) از سیستم کنترل، موقعیت اکچویتورهای پنوماتیک را به طور دقیق کنترل می‌کنند. این positionerها قابلیت تطبیق و تنظیم (characterizable) را دارند، به این معنی که می‌توانند به وضعیت و خواسته‌های خاص سیستم کنترل و اکچویتورهای پنوماتیک سازگار شوند.

پوزیشنرهای  electro-pneumatic از ترکیب هوا فشرده و سیگنال‌های برقی برای کنترل اکچویتورهای پنوماتیک استفاده می‌کنند. سیگنال کنترلی برقی از سیستم کنترل به positioner ارسال می‌شود و positioner با کنترل همزمان جریان هوا، موقعیت اکچویتورهای پنوماتیک را کنترل می‌کند. این نوع positionerها نیز دارای ویژگی‌های تنظیم و تطبیق پذیری هستند تا بتوانند با سیستم کنترل و اکچویتورهای پنوماتیک به طور بهینه هماهنگ شوند.

با استفاده از positionerهای pneumatic و electro-pneumatic مانند AV1 و AV2، می‌توان موقعیت دقیق اکچویتورهای پنوماتیک را کنترل کرده و عملکرد بهینه سیستم‌های صنعتی را ارائه داد.

positioner نوع AV1

در positioner نوع AV1، یک سیگنال هوایی خارجی دریافت می‌شود و به یک خروجی هوایی تبدیل می‌شود. این خروجی، نیروی محرکه را ایجاد می‌کند که موقعیت اکچویتور را تعیین می‌کند.

positioner نوع AV2

در positioner نوع AV2، یک سیگنال 4-20mA خارجی دریافت می‌شود و به یک خروجی هوایی تبدیل می‌شود. این خروجی، نیروی محرکه را ایجاد می‌کند که موقعیت اکچویتور را تعیین می‌کند.

با استفاده از این ساختار و عملکرد، positionerهای نوع AV1 و AV2 قادر به تبدیل سیگنال ورودی (هوایی یا 4-20mA) به نیروی محرکه هوایی هستند که موقعیت اکچویتور را تنظیم می‌کند. این positionerها امکان کنترل دقیق و قابل اعتماد اکچویتور پنوماتیک را فراهم می‌کنند.
این positionerها سریع، حساس و دقیق عمل می‌کنند و به طور گسترده در صنایع مختلف مانند صنایع نفت و گاز، پتروشیمی، برق، آب و فاضلاب، صنایع فولاد، صنایع خودروسازی و غیره استفاده میشود.

ویژگی های پوزیشنرهای نوع AV1 و AV2:

طراحی کوچک و مقاوم: طراحی فشرده و مقاوم این positionerها به آنها امکان می‌دهد در محیط‌های با لرزش و شوک بالا عمل کنند.

کالیبراسیون سریع و دقیق: این positionerها دارای سیستم کالیبراسیون سریع و دقیق هستند که به شما امکان می‌دهد موقعیت اکچویتور را به صورت دقیق تنظیم کنید.

قابلیت عملکرد تک عمل یا دو عمل (Single or double-acting ) بدون نیاز به سخت‌افزار اضافی: با استفاده از این positionerها، می‌توانید اکچویتورهای پنوماتیک تک عمل یا دو عمل را بدون نیاز به سخت‌افزار اضافی کنترل کنید.

طراحی تهویه‌یافته: طراحی تهویه‌یافته این positionerها به آنها امکان عملکرد در محیط‌هایی که گاز طبیعی وجود دارد را می‌دهد.

قابلیت استفاده با مبدل I/P مقاوم در برابر انفجار: این positionerها با مبدل I/P مقاوم در برابر انفجار عرضه می‌شوند که به شما امکان می‌دهد در محیط‌هایی با خطر انفجار استفاده کنید.

با این ویژگی‌ها، positionerهای نوع AV1 و AV2 مناسب برای محیط‌هایی با شرایط سخت و نیاز به کنترل دقیق و قابل اعتماد اکچویتورهای پنوماتیک هستند.

positionerهای دیجیتال (Digital Positioners):

پوزیشنرهای دیجیتال هوشمند نقش حیاتی را در ایجاد ارتباط بین سیستم کنترل و شیر ایفا می‌کنند. پوزیشنرهای دیجیتال از شرکت ABB شامل قابلیت تنظیم خودکار برای کاهش زمان راه‌اندازی و یک برنامه تطبیقی برای کنترل بهینه موقعیت تا رسیدن به نقطه تنظیم شده، استفاده می‌کنند.

یکی از ویژگی‌های این پوزیشنرها قابلیت تنظیم خودکار است که به کاهش زمان راه‌اندازی کمک می‌کند. پوزیشنر به طور خودکار قادر است به کالیبراسیون خود بپردازد و نیازی به تنظیمات دستی کمتری داشته باشد.

همچنین، پوزیشنر دیجیتال ABB دارای برنامه تطبیقی است که برای کنترل بهینه موقعیت تا رسیدن به نقطه تنظیم شده استفاده می‌شود. این برنامه تطبیقی به پوزیشنر امکان می‌دهد موقعیت درست را با دقت بالا و با حداقل ارتعاشات و نوسانات تنظیم کند تا به نقطه تنظیم شده برسد.

پوزیشنرهای دیجیتال ABB دارای مدل های EDP300، TZIDC، TZIDC-110، TZIDC-120، TZIDC-200، TZIDC-210 و TZIDC-220 می باشند. این مدلها لیستی از محصولات هستند که به عنوان اجزای سیستم کنترل فرآیند استفاده می شوند. همه این محصولات دارای قابلیت ارسال سیگنال 4 تا 20 میلی آمپر هستند و ارتباط با دستگاه های دیگر از طریق پروتکل HART، PROFIBUS PA یا FOUNDATION Fieldbus را فراهم می کنند. همچنین برخی از محصولات دارای قابلیت مقاومت در برابر آتش سوزی هستند و با احاطه ایمنی به کار می روند.

محصولات TZIDC-200، TZIDC-210 و TZIDC-220 دارای قابلیت مقاومت در برابر آتش هستند. این محصولات با استفاده از پوشش محافظتی به نام “flameproof enclosure” طراحی شده اند که قادر به محافظت از داخلی دستگاه در برابر حرارت و شعله آتش هستند.

هر کدام از این مدل ها دارای ویژگی های خاصی می باشند که در ادامه به ویژگی های دو مدل از این محصول می پردازیم:

ویژگی های پوزیشنر دیجیتال EDP300:

  • قاب استیل ضدزنگ
  • حسگر موقعیت بی‌تماس
  • ظرفیت بالای هوا
  • عملکرد با گاز طبیعی
  • تشخیص وضعیت گسترده
  • نمایشگر گرافیکی
  • ورودی آنالوگ یونیورسال
  • ارتباط آنالوگ HART
  • ماژول‌های قابل نصب آسان
  • تأییدیه‌های جهانی ایمنی درونی
  • نسخه سنسور از راه دور
  • مقاومت پیشرفته در برابر لرزش
  • کلاس محافظت IP 67

ویژگی های پوزیشنر دیجیتال TZIDC-200:

تأییدیه‌های جهانی برای مقاومت در برابر انفجار و ایمنی درونی: این مبدل ها دارای تأییدیه‌های جهانی برای مقاومت در برابر انفجار و ایمنی درونی هستند. این تأییدیه‌ها نشان می‌دهند که مبدل ها قابل استفاده در محیط‌های خطرناک با احتمال وقوع انفجار و دارایی‌های آتش‌زا هستند.

مقاومت لرزش تا 10 g: مبدل ها دارای مقاومت بالا در برابر لرزش با شتاب تا 10 g هستند. این ویژگی به مبدل ها امکان استفاده در محیط‌های لرزشی یا با شرایط لرزش بالا را می‌دهد.

عملکرد خودکار تطابقی (Autostroke): این عملکرد به مبدل ها اجازه می‌دهد تا به طور کاملاً خودکار به شیر متصل شده تطبیق پیدا کنند. این به معنای تنظیم کامل و خودکار برای بهینه‌سازی عملکرد شیر است.

پروتکل HART به عنوان استاندارد: این مبدل ‌ها دارای پروتکل HART به عنوان استاندارد هستند. این پروتکل به شما امکان دسترسی کامل به عملکردها، تشخیص خطاها، نگهداری و عیب‌یابی هوشمند را می‌دهد. همچنین، طراحی می شوند برای ارتباط با شبکه‌های Fieldbus.

یک پوزیشنر برای اکچویتورهای خطی و چرخشی: این مبدل ها دارای یک پوزیشنر برای اکچویتورهای خطی و چرخشی هستند. این به معنای داشتن یک دستگاه کنترلی یکپارچه است که قادر به کنترل همزمان و هماهنگ اکچویتورهای خطی و چرخشی در کاربردهای مختلف است.

مبدل های I/P (I/P converters):

مبدل های I/P، مدل‌های TEIP11 و TEIP11-PS هستند، این مدل ها نقش ارتباطی بین اتاق کنترل و اکچویتورهای پنوماتیک را دارا می‌باشند. این مبدل ‌ها به صورتی قابل دسترسی هستند که شامل مدل‌های با و بدون مرحله تقویت کننده (booster stage) می‌شوند.

مبدل ‌های I/P با طرح‌های مختلف برای نصب در کابینت، نصب در محل، نصب روی ریل و به صورت نوع ساده در دسترس هستند. تبدیل سیگنال بر اساس سیگنال‌های استاندارد انجام می‌شود. سیگنال‌های جریانی 0/4 تا 20 میلی آمپر به سیگنال‌های فشاری 0.2 تا 1 بار یا 3 تا 15 پوند بر اینچ مربع تبدیل می‌شوند.

به عنوان مثال، مبدلI/P TEIP11 به دستگاهی کوچک و قابل نصب در کابینت تبدیل می‌شود و می‌تواند سیگنال‌های جریانی الکتریکی را به سیگنال‌های فشاری پنوماتیکی تبدیل کند. همچنین، مبدل I/P TEIP11-PS دارای یک مرحله تقویت کننده داخلی است که قدرت خروجی آن را افزایش می‌دهد و فشار پنوماتیک بالاتری تولید می‌کند. این مدل معمولاً در کاربردهایی که نیاز به قدرت بیشتر یا پاسخگویی سریع‌تری دارند، استفاده می‌شود.

مبدل‌های I/P با توجه به نوع نصب و نیازهای کاربردی مختلف، امکانات و ویژگی‌های متفاوتی دارند. با تبدیل سیگنال جریان الکتریکی به سیگنال فشار پنوماتیک، این دستگاه‌ها امکان کنترل دقیق و موثر اکچویتورهای پنوماتیک را فراهم می‌کنند. و در صنایع مختلف از جمله صنایع فرآیندی، نفت و گاز، شیمیایی و قدرت استفاده می‌شوند.

مبدل های I/P (I/P converters)

ویژگی های مبدل های I/P TEIP11و I/P TEIP11-PS:

ابعاد کوچک: این مبدل‌ها ابعاد کوچکی دارند که امکان نصب در فضاهای محدود را فراهم می‌کند.

طرح‌های متنوع: مدل‌های مختلفی از مبدل های I/P موجود است، از جمله طرح‌های مختلف برای نصب در کابینت، نصب در محل و نصب روی ریل.

مقاومت بالا در برابر ضربه و لرزش: این مبدل‌ها دارای مقاومت بالا در برابر ضربه و لرزش هستند و تحت تأثیر آن‌ها کمتر از 1٪ تغییر می‌کنند برای بارهای تا 10 g.

دامنه دمای وسیع: این مبدل‌ها دارای دامنه دمای وسیعی هستند، معمولاً از -40 درجه سانتیگراد (اختیاراً -55 درجه سانتیگراد) تا 85 درجه سانتیگراد.

تأییدیه‌های جهانی برای مقاومت در برابر انفجار و ایمنی درونی: این مبدل ها دارای تأییدیه‌های جهانی برای مقاومت در برابر انفجار و ایمنی درونی هستند. این تأییدیه‌ها نشان می‌دهند که مبدل ها در برابر خطرات احتمالی انفجار و ایمنی الکتریکی مطابق با استانداردهای بین‌المللی عمل می‌کنند.

کاربرد ای تو پی پوزیشنر ای بی بی

مهمترین دلایل کاربرد پوزیشنر در شیرها عبارتند از:

  •  وجود فشار زیاد و همچنین ویسکوزیته زیاد سیال مورد کنترل
  • وجود اصطکاک در مکانیزم شیر کنترل به واسطه آب بندی گلوگاه شیر
  •  در صورت بیشتر بودن فاصله کنترل کننده و شیر کنترل از 150 فوت
  • در صورت لازم بودن تقویت و تغییر نسبت به فرمان وارده از کنترل کننده
  •  سرعت بخشیدن به عمل شیرهای کنترل و حذف تأخیر زمانی

بررسی ساختار ای تو پی پوزیشنر ای بی بی

به طور کلی اجزاء پوزیشنر  عبارتند از:

  • بیلوز یا شیر راهنما (spool valve)، که سیگنال صادره از کنترل کننده را درییافت می‌کند.
  • میله رابط و یا میله متعادل کننده، که سیگنال دریافت شده را با موقعیت تغییر یافته ساق شیر مقایسه می‌کند.
  • شیر قدرت (pilot valve)، که به نام‌های رله یا بوستر نیز معروف است و باعث تقویت فرمان صادره از کنترل‌کننده می‌شود.
  • بادامک (cam)، که مشخص کننده رابطه بین موقعیت قرار گرفتن توپی (پلاگ) شیر کنترل و فرمان صادره از کنترل کننده می‌باشد.

موارد استفاده از ای تو پی پوزیشنر ای بی بی

برای استفاده صحیح از پوزیشنر شیر، به شرایط زیر باید توجه شود:‌

  • سیالات چسبنده(Viscous)، سیالات سالیدبیرینگ یا سیالاتی که تمایل دارند شیر را ببندند.
  • نیروهای با تلاطم زیاد ناشی از اندازه بزرگ شیرها، افت های فشار زیاد یا ترکیبی از آنها.
  • فشار زیاد نیاز به بسته بندی غیرعادی بدون نشت میله دارد.
  • خط انتقال زیاد بین کنترلگر و شیر کنترل که می تواند بیانگر یک تأخیر زمانی(Time lag) باشد.

مزایای ای تو پی پوزیشنر ABB :

قابلیت تطبیق با شیر‌های مختلف: توپی پوزیشنر ABB قابلیت تطبیق با شیرهای خطی و چرخشی را دارد. این به معنای قابلیت استفاده از آن در کاربرد‌های مختلف صنعتی با شیر‌های متنوع است.

عملکرد خودکار: این پوزیشنر دارای عملکرد خودکار تطابقی است که به طور کاملاً خودکار تنظیمات و تطبیقات مورد نیاز را برای شیر انجام می‌دهد. این ویژگی باعث کاهش زمان و هزینه نصب و راه‌اندازی می‌شود.

پشتیبانی از پروتکل HART و Fieldbus: توپی پوزیشنر ABB با پشتیبانی از پروتکل HART و Fieldbus، امکان ارتباط و انتقال داده‌های هوشمند بین تجهیزات مختلف را فراهم می‌کند. این امکان به کاربران اجازه می‌دهد تا از قابلیت‌های هوشمند، تشخیص خطا و عیب‌یابی، نگهداری و تنظیمات پیشرفته استفاده کنند.

مقاومت در برابر لرزش و شوک: توپی پوزیشنر ABB با مقاومت در برابر لرزش و شوک تا سطح‌های بالا، قابلیت استفاده در محیط‌های سخت و شرایط صنعتی سخت را دارد. این ویژگی باعث افزایش عمر مفید و عملکرد پایدار توپی پوزیشنر می‌شود.

قابلیت ایمنی در برابر انفجار: توپی پوزیشنر ABB دارای تأییدیه‌های جهانی برای مقاومت در برابر انفجار و ایمنی درونی است. این ویژگی باعث استفاده امن از این تجهیز در محیط‌های خطرناک با احتمال وقوع انفجار می‌شود.

عملکرد دقیق و قابل اعتماد: توپی پوزیشنر ABB با استفاده از تکنولوژی پیشرفته و کنترل دقیق، عملکرد قابل اعتماد و دقیقی را به کاربران ارائه می‌دهد. این ویژگی باعث افزایش کارایی و بهره‌وری سیستم‌های صنعتی می‌شود.

تجهیزصنعت وارد کننده و تامین کننده انواع پوزیشنر های پنوماتیکی و الکتروپنوماتیکی ABB. انواع ای توپی پوزیشنر های ای بی بی مناسب شیر های خطی و شیر های دورانی با برند های معتبر ای بی بی، فیشر، سامسون، زیمنس، ماسونیلان و … در انبار محصولات این شرکت موجود میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
