ترانسمیتر روزمونت

  ترانسمیتر روزمونت (Rosemount-Transmitters)

ترانسمیتر روزمونت، یکی از تجهیزات پر کاربرد و رایج ابزار دقیق می باشد که جهت کنترل و اندازه گیری پارامترهای مختلفی از جمله فشار، دما و سطح در صنایع فرآیندی مورد استفاده قرار می گیرد.

ترانسمیترهای روزمونت توسط المنت اندازه گیری هر یک از کمیت های فیزیکی دما، فشار و سطح را اندازه گیری می کنند سپس در قالب سیگنال جریانی 4 تا 20 میلی آمپر به اتاق کنترل یا سیستم مانیتورینگ ارسال می کنند.

قیمت و خرید ترانسمیتر روزمونت

ترانسمیترهای روزمونت با توجه به نحوه نصب در سه مدل ریلی (Rail mount)، هد مونت (Head mount) و فیلد مونت (Field mount) در صنایع نفت و گاز، پتروشیمی، صنایع غذایی، دارویی و غیره کاربرد دارند.

به طور کلی ترانسمیترها بر اساس سیگنال خروجی در دو نوع الکتریکی یا پنوماتیکی ساخته می شوند. ترانسمیترهای الکتریکی جریان 4 تا 20 میلی آمپر و ترانسمیترهای پنوامتیکی سیگنال خروجی 3 تا 15 PSI ارسال می کنند.

انواع ترانسمیتر روزمونت

ترانسمیترهای روزمونت بر اساس نوع کمیت اندازه گیری و کاربرد به سه گروه زیر تقسیم می شوند. که در ادامه به معرفی انواع ترانسمیترهای روزمونت می پردازیم:

1.ترانسمیتر فشار روزمونت

ترانمسیتر فشار  یکی از محصولات شرکت روزمونت می باشد که جهت اندازه گیری و کنترل فشار سیالات مایع و گاز برای کاربرد در طیف گسترده ای از صنایع ارائه می شود. به طور کلی ترانسمیترهای فشار میزان فشار نسبی (Gauge pressure)، فشار مطلق (Absolute pressure) و اختلاف فشار(Differential Pressure) سیالات را اندازه گیری می کنند.

ترانسمیتر فشار روزمونت (Pressure Transmitter) توسط المنت اندازه گیری دیافراگمی، خازنی یا پیزو الکتریک میزان  فشار سیالات را اندازه گیری می کند و متناسب با آن سیگنال جریانی استاندارد از 4 تا 20 میلی آمپر به اتاق کنترل ارسال می کند.

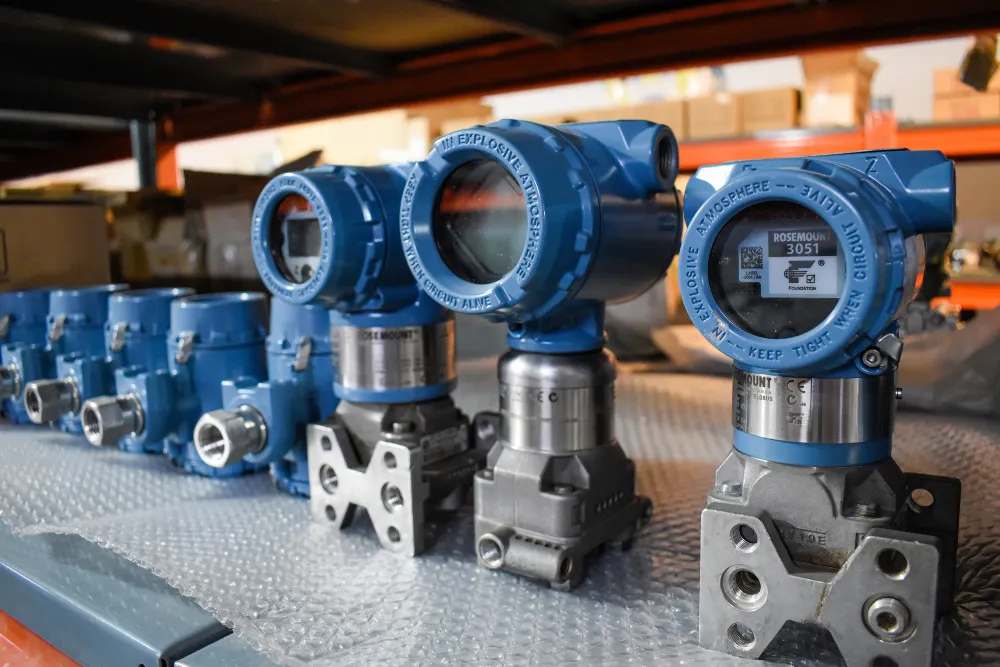

ترانسمیتر فشار روزمونت سری 3051

ترانسمیتر فشار سری 3051 یکی از معروف ترین از ترانسمیترهای مورد استفاده در صنایع نفت و گاز می باشد. این سری از ترانسمیترهای محبوب برند روزمونت با بیش از 10 میلیون ترانسمیتر نصب شده در صنایع مختلف در طیف وسیعی از کاربردهای گوناگون برای اندازه گیری فشار، جریان و سطح ارائه می شوند.

ترانسمیتر فشار 3051 با انواع پروتکل ارتباطی و محدوده وسیع فشار اندازه گیری طراحی و تولید می شود. برخی از مشخصات فنی ترانسمیترهای فشار 3051 عبارتند از:

مشخصات فنی ترانسمیتر فشار روزمونت 3051

پروتکل ارتباطی: سیگنال جریان 4 تا 20 میلی آمپر HART, Wireless HART, FOUNDATION fieldbus, PROFIBUS و سیگنال ولتاژی 1 تا 5 ولت

محدوده اندازه گیری:  Inline حداکثر تا 20000 psi/ کوپلانار حداکثر تا 4000 psi

تاییدیه و استانداردها: یکپارچگی ایمنی SIL 2/3 مطابق با استاندارد  IEC 61508 / اماکن خطرناک/ سیالات خورنده NACE

قابلیت تشخیص: تشخیص اولیه/ هشدارهای فرآیند/ تشخیص یکپارچگی Loop

متریال قسمت در تماس با سیال (Wetted Part): استنلس استیل 316L/  هستلوی/ 316 استنلس استیل با روکش طلا/ مونل

گارانتی: تا 5 سال

ویژگی های ترانسمیتر فشار روزمونت 3051

  • اتصال بی سیم (Wireless) ترانسمیتر فشار 3051 تعمیر و نگهداری را آسان می کند.
  • صفحه نمایش گرافیکی با نور پس زمینه عملکرد آسان به 8 زبان مختلف در تمام شرایط روشنایی را فراهم می کند.
  • ترانسمیتر فشار 3051 روزمونت دارای گواهی SIL 2/3 مطابق با IEC 61508 و تاییدیه FMEDA  برای تاسیسات ایمنی می باشد.
  • پایداری 10 ساله و دامنه 150:1 اندازه گیری قابل اطمینان و انعطاف پذیری را برای طیف گسترده ای از کاربردها فراهم می کند.
  • ترانسمیترهای اختلاف فشاری3051 برای اندازه گیری فشار بین دو نقطه کاربرد دارند. ترانسمیتر اختلاف فشار سری 3051 شامل چهار مدل 3051LL ،3051CF، 3051T و 3051C می شود.

2.ترانسمیتر دمای روزمونت

ترانسمیتر دمای روزمونت ( Temperature Transmitter) از تجهیزات ابزار دقیق می باشد که از ترکیبی با سنسور دمای مقاومتی RTD یا ترموکوپل تشکیل می شود. به طور کلی ترانسمیتر دما پس از دریافت سیگنال میلی ولتی یا میلی اهمی از سنسور دما آن را تقویت می کند و در نهایت در قالب سیگنال استاندارد 4 تا 20 میلی آمپر به اتاق کنترل یا سیستم مانیتورینگ انتقال می دهد.

سنسور دمای مقاومتی RTD معمولا به صورت سه سیم و ترموکوپل زوج سیم می باشد. ترموکوپل در مقایسه با RTD محدوده گسترده تری از دما را پوشش می دهد اما نسبت به سنسور RTD دقت کمتری دارد. در ادامه به معرفی یکی از پرکاربردترین ترانسمیترهای دمای روزمونت سری 644 می پردازیم.

ترانسمیتر دمای روزمونت سری 644

ترانسمیتر دمای روزمونت سری 644 یکی از محصولات رایج شرکت روزمونت است که برای کنترل و مانیتورینگ دمای سیالات مختلف فرآیندی در صنایع نفت و گاز به کار می رود.

ترانسمیترهای دمای 644 پس از اندازه گیری دمای سیال توسط سنسور دمای ترموکوپل یا RTD سیگنالی استاندارد متناسب با دما از 4 تا 20 میلی آمپر با پروتکل ارتباطی HART ،Fieldbus ،PROFIBUS به اتاق کنترل ارسال می کنند.

این سری از ترانسمیترهای روزمونت با توجه به نوع نصب دارای انواع مختلف هد مونت (Head mount)، فیلد مونت (Field mount) و ریلی(Rail mount) می باشند و برای کاربردهای گوناگون دارای قابلیت تشخیصی از جمله Hot Backup، هشدار خرابی سنسور و ترموکوپل می باشد.

مشخصات فنی ترانسمیتر دمای روزمونت سری 644

  • ورودی: قابلیت سنسور دو گانه و تک با ورودی های  مقاومتیRTD، ترموکوپل، ohms و میلی ولتیmV
  • بدنه: بر اساس DIN به صورت هد مونت، ریل مونت و فیلد مونت
  • صفحه نمایش: LCD،  LCD با اپراتور محلی و LED
  • سیگنال خروجی: جریان 4 تا 20 میلی آمپر HART ,Fieldbus , PROFIBUS PA protocol
  • قابلیت تشخیص: عیب یابی اولیه، قابلیت Hot Backup، هشدار خرابی سنسور، تخریب ترموکوپل، ردیابی حداقل و حداکثر
  • کالیبراسیون: مطابقت ترانسمیتر و سنسور با ثابت های Callendar-Van Dusen /  کالیبراسیون در 5 نقطه
  • تاییدیه و استانداردها: اماکن خطرناک/ یکپارچگی ایمنیSIL 2/3 بر اساس استاندارد IEC 61508

ویژگی های ترانسمیتر دمای روزمونت سری 644

  • ترانسمیتر دما سری 644 پرکاربرد با پروتکل های ارتباطی متنوع  HART ، Fieldbus و  PROFIBUS در دسترس می باشد.
  • همراه با پیکربندی مختلف نصب هد مونت، ریل مونت و فیلد مونت برای کاربردهای متنوعی تولید می شوند.
  • مطابقت ترانسمیتر و سنسور با ثابت های  Callendar-Van Dusen خطای کل اندازه گیری را کاهش می دهد.
  • با افزودن اپراتور محلی (LOI) میتوانید پیکربندی ترانسمیتر را بدون نیاز به ابزاری به روز کنید.
  • قابلیت Hot Backup و هشدار Drift با سنسورهای دوگانه یکپارچگی اندازه گیری را تضمین می کند.
  • قابلیت تشخیص خرابی سنسور ترموکوپل، سلامت ترموکوپل را پیش از خرابی کنترل می کند.
  • تشخیص حداقل و حداکثر دما برای عیب یابی آسان دما را کنترل می کند.
  • این تجهیز کاربری آسانی را برای پیکربندی ساده و قابلیت عیب یابی  ارائه می دهد.

3.ترانسمیتر سطح روزمونت

ترانسمیتر سطح روزمونت (Level Transmitter) با توجه به کاربرد در انواع مختلف راداری غیر تماسی، اختلاف فشاری و مغناطیسی تولید می شود. ترانسمیترهای سطح روزمونت جهت کنترل سطح مخازن، افزایش ایمنی فرآیند، جلوگیری از آسیب به سایر تجهیزات و کاهش سایر هزینه ها در فرآیندهای صنعتی کاربرد دارند.

ترانسمیترهای سطح  پس از اندازه گیری سطح مخازن سیگنال جریانی متناسب با آن از 4 تا 20 میلی آمپر را ارسال می کنند. به طور کلی ترانسمیترهای سطح به دو گروه تماسی (Contact) و غیر تماسی (Non-Contact) تقسیم بندی می شوند.

در واقع ترانسمیترهای سطح تماسی در تماس با سیالات و داخل مخزن قرار می گیرند ولی در ترانسمیترهای سطح غیر تماسی بر اساس ویژگی های سیال مانند خورندگی یا ویسکوزیته بالا هیچ گونه تماس مستقیمی با سیال وجود ندارد و ترانسمیتر با انتشار امواج  و زمان رفت و برگشت آن میزان سطح سیالات را اندازه گیری می کند. در ادامه به معرفی ترانسمیتر سطح راداری و غیر تماسی روزمونت 5408 می پردازیم:

ترانسمیتر سطح راداری غیر تماسی مدل 5408

ترانسمیتر سطح راداری غیر تماسی 5408 با فناوری پیشرفته برای اندازه گیری دقیق و قابل اعتماد سطح سیالات مختلف از قبیل مایعات و جامدات به کار می روند.

به طور کلی ترانسمیتر سطح راداری و غیر تماسی از طریق انتشار امواج رادیویی به سطح سیال در مخازن و محاسبه اختلاف زمان رفت و برگشت سیگنال میزان سطح مخزن را کنترل می کند. به همین منظور ترانمسیترهای سطح راداری غیر تماسی در بالای مخازن نصب می شوند.

ترانسمیتر سطح روزمونت 5408 از تکنولوژی FMCW دو سیم برای حداکثر رساندن قدرت سیگنال راداری و اندازه گیری قابل اعتمادتر استفاده می کند.

ترانسمیتر Rosemount 5408 دارای گواهینامه ایمنی مطابق با IEC 61508 برای کاربردهای SIL 2 می باشد. این سری از ترانسمیترهای روزمونت با افزایش ایمنی و کاهش ریسک از سایر تجهیزات، افراد و محیط زیست حفاظت می کند.

می توانید با کلیک کردن بر روی فیلم زیر طرز کار ترانسمیتر را مشاهده نمایید.

مشخصات فنی ترانسمیتر سطح راداری غیر تماسی مدل 5408

دقت: استاندارد 0.08± in (2 میلی متر)/ دقت فوق العاده 0.04in (1 میلی متر)

محدوده اندازه گیری: 131 فوت (40 متر) / 82 فوت (25متر) برای روزمونت در حالت ایمنی

فشار فرآیندی: 1450 psi (100 بار)

دمای فرآیندی: 76- تا 482+ فارنهایت

منبه تغذیه: 12 تا 42.4 VDC  (12 تا 30VDC در تاسیسات ذاتا ایمن)/ فیلدباس (9 تا 32VDC)

پروتکل ارتباطی: 4 تا 20 میلی آمپر (2سیمه) HART و Fieldbus

تاییدیه ها: ATEX, IECEx, FM, CSA, 3-A, CRN

ایمنی: گواهی IEC 61508 و SIL 2 (TÜVتست شده و WHG برای جلوگیری از پر شدن بیش از حد)

نوع آنتن: مخروطی، پارابولیک، سیل فرآیندی

ویژگی های ترانسمیتر سطح راداری غیر تماسی مدل 5408

  • ولتاژ پایین Lift-off  12V dc
  • طراحی منحصر به فرد آب بندی از تفلون PTFE نیاز به  O-rings را از بین می برد.
  • ترانسمیتر متناسب با الزامات SIS دارای گواهینامه IEC 61508 SIL 2 می باشد.
  • دارای گواهینامه 3-A برای کاربردهای بهداشتی
  • اندازه گیری سطح جامدات با متناسب با الگوریتم منحصر به فرد جامدات
  • آنتن آب بندی فرآیند برای کاربردهایی با تراکم بالا و سیالات خورنده می باشد همچنین با اتصال Tri Clamp نیز در دسترس می باشد.

خرید و فروش ترانسمیتر روزمونت

ترانسمیتر روزمونت در انواع مختلفی شامل ترانسمیترهای فشار، دما و سطح با توجه به کاربرد ارائه می شود. این تجهیزات اگر در نوع قلمی باشند، دارای نمایشگر و قابلیت اتصال به شبکه های ارتباطی مانند هارت نمی باشند و قیمت ارزان تری دارند.

تجهیز صنعت یکی از برترین تامین کنندگان تجهیزات ابزار دقیق شامل انواع ترانسمیترهای دما و فشار و سطح مورد استفاده در صنایع فرآیندی از جمله نفت، گاز، پتروشیمی و صنایع دارویی و غذایی و … می باشد. این شرکت جهت افزایش سطح کیفی صنایع انواع ترانسمیتر روزمونت را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

برای کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت ترانسمیتر روزمونت با کارشناسان فنی و فروش ما در ارتباط باشید.
