ترانسمیتر ویکا

ترانسمیتر ویکا

 Pressure Transmitter Wika

تجهیز صنعت تامین و  فروش انواع ترانسمیتر فشار  ویکا اصل آلمان  , رزمونت , یوکوگاوا  و  ……  با قیمت مناسب ترانسمیتر ویکا در مدل های A10-S10-S11-S20

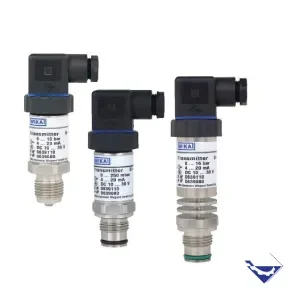

ترانسمیتر ویکا

  وارد کننده و توزیع کننده   انواع ترانسمیترهای ویکا اصل آلمان مدل های A10-S10-S11

شرکت آلمانی ویکا (WIKA) یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه در جهان است.

تولیدات این شرکت شامل ابزار های اندازه گیری  فشار، دما و ……. است .

در حال حاضر شرکت ویکا شامل شبکه ای از صدها  شرکت در بیش از  40 کشور جهان است.

 شرکت WIKA هم اکنون بزرگترین تولید کننده ابزارهای اندازه گیری دما و فشار در جهان می باشد.

از معروف ترین تجهیزات مورد استفاده از این کمپانی در صنعت کشور میتوان به مانومتر و ترمومتر

 و ترانسمیترهای  فشار اشاره نمود.

معرفی ترانسمیتر های پر مصرف برند ویکا در صنایع کشور

ترانسمیتر ویکا مدل A10

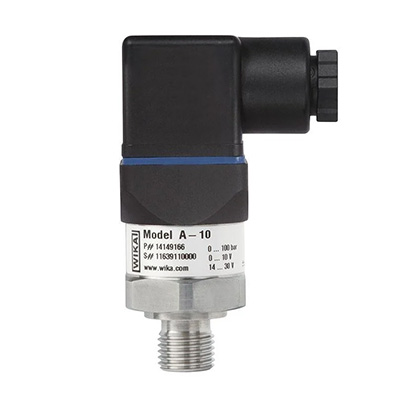

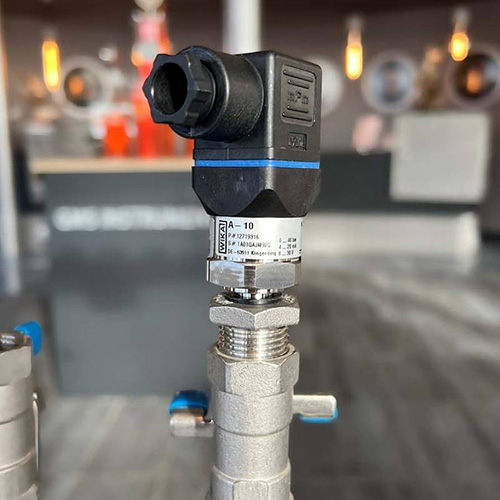

ترانسمیتر ویکا A10

مدل A10 یکی از پرمصرف ترین ترانسمیتر های موجود در صنایع کشور میباشد با قیمت های رقابتی

بازارهای هدف:

ماشین سازی کشتی سازی اندازه گیری و کنترل فن آوری هیدرولیک و پنوماتیک پمپ و کمپرسور و ….

Special Features of the pressure transmitter

Measuring ranges from 0 … 0.6 to 0 … 1,000 bar

Non-linearity 0.25 % or 0.5 %

Output 4 … 20 mA, DC 0 … 10 V, DC 0 … 5 V and others

Electrical connection: Angular connector form A and C, circular connector M12 x 1, cable outlet 2 m

Process connection G ¼ A DIN 3852-E, ¼ NPT and others

ترانسمیترویکا مدلS10

ترانسمیتر ویکا S10

  این ترانسمیتر یکی از بهترین تجهیزات موجود در بازار ایران

بازارهای هدف:

ماشین سازی هیدرولیک و پنوماتیک پمپ ها صنایع شیمیایی ……….

Special Features

Measuring ranges from 0 … 0.1 to 0 … 1,000 bar

Non-linearity 0.2 % of span (BFSL)

Output signals: 4 … 20 mA, DC 0 … 10 V, DC 0 … 5 V and others

Electrical connections: Angular connector form A, circular connector M12 x 1, various cable outlets and others

Zero point and span adjustable via internal potentiometer

 ترانسمیتر ویکا مدل S11

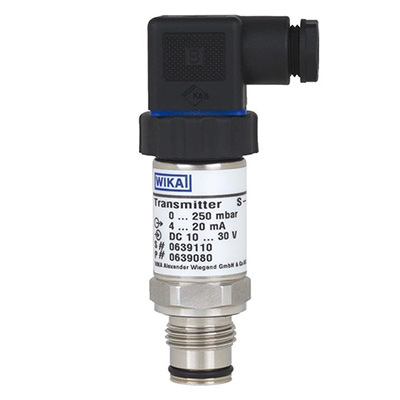

ترانسمیتر ویکا S11

 این ترانسمیتر یکی از بهترین تجهیزات موجود در بازار ایران است. این ترانسمیتر فشار از نوع دیافراگمی بوده و برای کاربرد در صنایع غذایی و دارویی ایده آل است. از کاربردهای دیگر این سنسور می توان به اندازه گیری فشار در سیستم های هیدرولیک و پنوماتیک، تست تجهیزات ، کنترل پمپ و کمپرسور و اندازه گیری در صنایع غذایی و …. اشاره نمود.

ترانسمیترویکا مدلS20

ترانسمیتر ویکا S20

ترانسمیتر فشار ویکا

شرکت ویکا یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه در جهان است . تولیدات این شرکت شامل ابزارهای اندازه گیری دما ، فشار و سطح ، نیرو و دبی سیال است . از معروف ترین تجهیزات مورد استفاده از این کمپانی در سراسر کشور میتوان به ترانسمیترهای فشار اشاره کرد. جهت مانیتور کردن مقدار فشار در نقاط مختلف سیکل در صنایع مختلف از گیج ها و ترانسمیترهای فشار استفاده می شود. شرکت ویکا تجهیزات اندازه گیری فشار مخصوصی را برای اندازه گیری فشار در این زمینه پیشنهاد می دهد.

معرفی

ترانسمیترهای فشار و ترانسدیوسرها دستگاه های الکترونیکی هستند که فشار را اندازه گیری کرده و یک سیگنال خروجی تولید می کنند که هم خطی بوده و هم متناسب با فشار اعمال شده است.

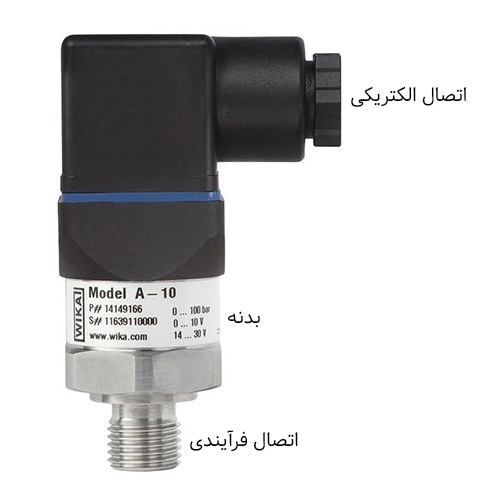

ترانسمیتر ویکا1

توضیحات مربوط به شکل بالا

1- اتصال الکتریکی استاندارد : کلاهک 43650 DIN با پایانه های پیچ و مهره بدون لحیم کاری ، آپشن های  موجود شامل مجرای سیم مادگی NPT 1/2″  با 4 سیم هدایتگر با کابل خروجی ، 4و 6 پین میل پلاگ  و اتصالات سفارشی .

2- بدنه : استینلس استیل 304 . دارای مدار چاپی برای مطلوب سازی سیگنال برای تولید 4 تا 20 میلی آمپر ، 0 تا 5 ولتاژ و یا دیگر خروجی سطح بالا . برای حفاظت از رطوبت و ارتعاش ، مدار چاپی در ژل سیلیکون قرار داده می شود.

3- اتصال فرآیند : از جنس استینلس استیل 316 به منظور مقاومت در برابر خوردگی است. نری 1/2 NPT ، استاندارد است.عنصر حسگر درون این بخش نزدیک شش ضلعی تعبیه شده است.

ویکا طیف وسیعی از مدل های ترانسمیتر را برای انواع کاربردها و محیط ها تولید کرده است. این مدل ها می توانند در نوع اتصال الکتریکی ، اتصال فرآیند و مشخصات الکتریکی متفاوت باشند.

سنسور فشار

ترانسمیترهای فشار ویکا از یک فشارسنج به عنوان اولین عنصر حسگر استفاده می کنند. از جمله ویژگی های سنسورهای فشارسنج اندازه کوچک ، پاسخ سریع و قابلیت اطمینان بالا است. این فشارسنج یک سری از مقاومت ها است که در مداری به نام پل وتسون مرتب شده اند. زمانی که سنسور تحت فشار قرار می گیرد ، مقاومت ها تحت فشار ، فشرده می شوند و مقاومت آنها متناسب با فشار اعمال شده تغییر می کند.

ترانسمیتر ویکا2شکل مدار پل وتسون

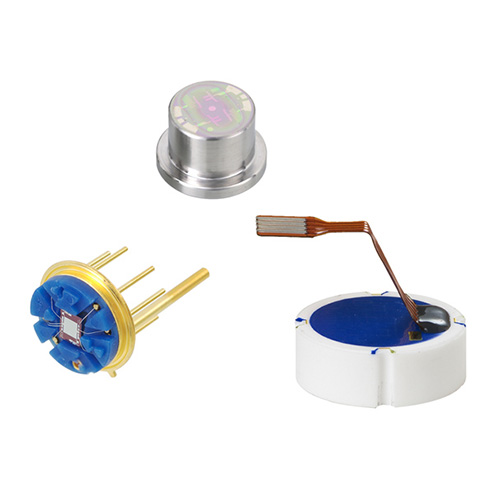

سه نوع سنسور فشارسنج در بیشتر ترانسمیترهای فشار ویکا استفاده می شود :

  • پیزو رزیستیو(پیزو مقاومتی)
  • فیلم نازک
  • سرامیک

سنسورهای پیزو رزیستیو

کاربردهای کم فشار تا psi 300 از یک فشارسنج پیزو رزیستیو نیمه هادی استفاده می کند. این نوع فشارسنج با استفاده از تکنولوژی مدار یکپارچه تولید می شود. پل وتسون بر روی یک دیافراگم سیلیکون تک کریستال قرار می گیرد. از آنجا که دیافراگم سیلیکونی نمی تواند در محیط های خورنده مقاومت کند توسط یک دیافراگم فلزی جدا نگه داشته می شود. فشار توسط یک مایع انتقال دهنده معمولا یک روغن مصنوعی به دیافراگم سیلیکونی منتقل می شود. دیگر مایعات پر کننده شامل هالوکربن ها برای کاربردهای ویژه از جمله محیط های حاوی رنگ و اکسیژن در دسترس هستند.

ترانسمیتر ویکا3

شکل راست : سنسور پیزو رزیستیو . چپ : نمایی گسترده از مونتاژ یک سنسور پیزو رزیستیو.

سنسورهای فیلم نازک

ترانسمیترهای فشار Tronic در بالاتر از psi 300 از یک سنسور فشارسنج فیلم نازک استفاده می کنند . یک سنسور فیلم نازک ، پل وتسون را  مستقیما بر روی یک دیافراگم از جنس فولاد ضدزنگ قرار داده است. این تکنولوژی سنسور باعث کاهش اجزا و قابلیت اطمینان بالاتر در کاربردهای فشار بالا در مقایسه با بسیاری از دیگر فن آوری های سنسور شده است. در واقع سنسور فیلم نازک در ترانسمیترهای فشار Tronic در بالاتر از psi 300 استفاده می شود.

ترانسمیتر ویکا4

شکل راست : سنسور فیلم نازک 7 میلی متری ویکا . چپ : سطح مقطعی از یک سنسور فیلم نازک .

سنسورهای سرامیکی

سنسور فیلم ضخیم سرامیکی منولیتیک ویکا یک قطعه طراحی شده است که پایداری بالا و طولانی مدتی را فراهم می کند. بستر سرامیکی تقریبا بدون هیستریزیس تولید می شود و در واقع یک سنسور کم هزینه است با یک سیگنال میلی ولت بر ولت برای استفاده در خودرو ، پنوماتیک و صنایع آب . همچنین در ترانسمیترهای کم هزینه OC-1 ویکا و سنسورهای MCT استفاده می شود.

ترانسمیتر ویکا5

شکل راست : سنسورهای سرامیکی منولیتیک ویکا . چپ :ترانسمیترهای مدل OC-1 که در آن از سنسورهای سرامیکی استفاده می شود .

مشخصات فنی

صفحات مربوط به کاتالوگ و دیتاشیت های Tronic ویکا حاوی اطلاعات فنی مورد نیاز برای انتخاب یک ترانسمیتر صحیح است. صفحه دوم لیست دیتاشیت مشخصات عملکردی کلی برای هر مدل را نشان می دهد. برای شرح مشخصات در زیر ترانسمیتر مدل S-10 به عنوان یک مثال آورده شده است.

ترانسمیتر ویکا 6

A: محدوده فشار که در ردیف اول ذکر شده است.تمام ترانسمیترهای Tronic دارای محدوده ثابت هستند بنابراین هیچ تنظیم یا “خاموش کردن” محدوده فشار ارائه نشده است. برخی مدل ها دارای صفر و محدوده قابل تنظیم هستند. این ویژگی به منظور تنظیم مجدد ترانسمیتر به تنظیمات اصلی کارخانه استفاده می شود که بعد از استفاده طولانی مدت لازم می شود. ویکا توصیه می کند که برای تغییر محدوده فشار اصلی ترانسمیتر از صفر و محدوده قابل تنظیم استفاده نشود. برای ترانسمیترهای بدون تنظیم صفر و محدوده مورد نظر،  ابزار خوانش (متر یا PLC) را می توان برای جبران شیفت های خروجی به صورت مجدد برنامه ریزی کرد . دیگر مشخصات تحت تاثیر این شیفت نیستند.

B: فشار ماکزیمم که در ردیف دوم ذکر شده است که حداکثر فشاری است که ترانسمیتر می تواند بدون آسیب دائمی در معرض آن قرار بگیرد. ترانسمیترها می توانند حداکثر فشار نشان داده شده را برای دوره های زمانی کوتاه تحمل کنند . ترانسمیترهای در معرض ماکزیمم فشار ممکن است شیفت های صفر و گستره ای را نشان دهند. ترانسمیترهایی که برای مدت طولانی در معرض این چنین فشارهایی هستند ممکن از آسیب دائمی رنج ببرند.

C: فشار انفجار یا ترکیدن که در ردیف سوم ذکر شده است باعث آسیب دائمی یا تخریب ترانسمیتر می شود.

D: بخش های wetted ترانسمیترهای صنعتی ویکا در تماس با محیط هستند. ترانسمیترهای فشار پیزورزیستیو با محدوده فشاری بالاتر از psi 300 و تمام ترانسمیترهای دیافراگمی با فلاش دارای بخش های wetted از جنس استینلس استیل 316 هستند. ترانسمیترهای با فیلم نازک با اتصالات بدون فلاش از استینلس استیل  17-4 PH استفاده می کنند. مقاومت شیمیایی این فولاد ضدزنگ مشابه فولاد ضدزنگ 316 است و چون از فولاد ضدزنگ 316 خواص الاستیک بهتری دارد و منجر به یک ترانسمیتر دقیق تری می شود ، از این نوع استفاده می شود.

E: ولتاژ منبع تغذیه. تمام ترانسمیترها نیاز به یک ورودی ( ولتاژ تحریک یا ولتاژ منبع هم گفته می شود. ) به عنوان نیروی مدار داخلی دارند. محدوده این ولتاژ ورودی می تواند از 10 تا 30 ولت باشد. یک ترانسدیوسر خروجی با ولتاژ 0 تا 10 ولت نیازمند حداقل بیشتر از 14 ولت منبع تغذیه است. ولتاژ منبع تغذیه به طور مطلوب 24 ولت است. از آنجا که ترانسمیتر دارای یک مدار تنظیم توان است یک منبع تغذیه تنظیم نشده هم قابل قبول است.

F: سیگنال خروجی و ماکزیمم بار RA. در واقع RA ماکزیمم بار مقاومتی مجاز در حلقه جریان است که به ترانسمیتر اجازه می دهد به درستی عمل کند. اندازه گیرها ، ثبت کننده های نمودار و سایر دستگاه ها در یک حلقه جریان 4 تا 20 میلی آمپر قرار داده می شوند برای اینکه فشار اندازه گیری شده را نمایش داده یا ثبت کنند. هر یک از این دستگاه ها دارای یک بار مقاومتی در محدوده مشخصات شان هستند. به عنوان مثال یک ترانسمیتر با یک منبع تغذیه 24 ولت اجازه می دهد که بار در حلقه به 700 اهم برسد. اگر RA بیش از حد باشد ، هنگامی که فشار به طور کامل اعمال می شود ، ترانسمیتر حداکثر خروجی 20 میلی آمپر را تولید نخواهد کرد. ترانسدیوسرهای با خروجی ولتاژ نیاز به حداقل مقاومت RA در مدار سه سیم برای عملکرد درست دارند.

G: زمان پاسخ. طول زمان مورد نیاز برای خروجی ترانسمیتر برای تغییر در پاسخ به یک تغییر فشار است. ترانسمیترهای صنعتی ویکا دارای یک پاسخ زمانی کمتر از یک میلی ثانیه یا یک تا یک هزارم از یک ثانیه به تغییرات فشار رخ داده در 10% تا 90 % از محدوده فشاری شان هستند.

H: دقت یک ترانسمیتر فشار، یک اندازه ای از عملکرد است و شامل ترکیب خطی ، هیستریزیس و خطاهای تکرار پذیری است.

ترانسمیتر ویکا 7

I: عدم تکرار پذیری خطایی است که توسط توانایی یک ترانسمیتر برای تولید دوباره یک سیگنال خروجی یکسان هنگامی که همان فشار به آن به طور پیوسته تحت همان شرایط و در همان جهت اعمال می شود، تعریف می شود. در کاربردهای صنعتی معمولا عدم تکرار پذیری مهم ترین مشخصه است. اکثر ترانسمیترهای صنعتی ویکا دارای ویژگی عدم تکرار پذیری عالی هستند: کوچک تر یا مساوی 0.05 % از محدوده.

J: ثبات 1 ساله توانایی یک ترانسمیتر برای حفظ مشخصات عملکردی آن در طول زمان است که معمولا به کالیبراسیون در شرایط محیطی اعمال می شود و به صورت یک درصدی از مقیاس در سراسر یک سال بیان می شود. ترانسمیترهای صنعتی ویکا دارای ثبات بهتر از 0.2 % در محدوده یک سال هستند.

K: تغییرات دمایی مجاز بر روی خروجی ترانسمیتر تاثیر دارند. ویکا از 70 درجه فارنهایت به عنوان دمای مرجع استفاده می کند. این دما زمانی است که کالیبراسیون اولیه انجام می شود. ترانسمیترهای صنعتی استاندارد ویکا جبران کننده دما بین 32 درجه و 175 درجه فارنهایت هستند . این بدان معنی است که تغییرات دمایی بین این دو مقدار باعث تغییر در خروجی بیشتر از خطای دمایی نمی شود.

 اطلاعات ابعادی برای هر ترانسمیتر و همچنین اطلاعاتی درباره فرآیند انتخابی و اتصالات الکتریکی

ترانسمیتر ویکا 8

  L: اتصالات الکتریکی. M: اتصالات استاندارد فشار

اطلاعاتی درباره رایج ترین سیم کشی الکتریکی خروجی ها برای ترانسمیتر و همچنین در صورت لزوم اطلاعاتی درباره کالیبراسیون

ترانسمیتر ویکا 8
