آب بندی محور (shaft sealing)

بالغ برچندین سال است که نشتی مایعات در امتداد محور پمپ از داخل پوسته با بکارگیری مواد و قطعاتی که مجموعتا بنام پکینگ (Packing) نامیده میشود به حداقل رسانیده شده است.

امروزه نیز علیرغم پیشرفت های روز افزونی که در طراحی پمپهای فرایندی صورت گرفته ولی همواره پکینگها به علت پائین بودن هزینه اولیه و همچنین کاربرد آسان آنها برای اپراتورها در محدوده وسیعی مورد استفاده قرار می گیرند.

پکینگ (Packing)

پکینگ ها در درون جعبه آب بندی فشرده شده و پس از فشرده شدن بصورت شعاعی منبسط شده و همین باز شدن آنها باعث آب بندی محور پمپ در داخل جعبه آب بندی می گردد.

چون بین پکینگ و مجموعه جعبه آب بندی هیچگونه حرکت نسبی وجود ندارد لذا این قطعات به درستی وظیفه خود را انجام می دهند.

اما با توجه به چرخش محور همواره یک مقدار مشخصی اصطکاک برروی سوراخ پکینگ ها که در تماس با محور هستند بوجود می آید و لذا وجود مقداری نشتی که باعث روانکاری و خنک کردن این قسمت گردد؛ همواره ضروری می باشد.

بنابراین لازم است بیان گردد وظیفه پکینگ حذف کامل نشتی از پمپ نبوده و وظیفه اصلی آن محدود کردن میزان نشتی تا میزان ۴۰ تا ۶۰ قطره درهر دقیقه خواهد بود.

علیرغم این؛ همواره در محل قرارگیری پکینگ یک مقدار مشخصی سایش بوجود خواهد آمد ولذا لازم است تا دراین منطقه از بوشهای محافظ (protective sleeve) استفاده شود.

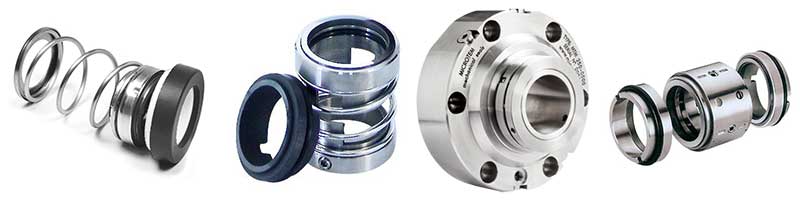

تعمیر مکانیکال سیل

جالب است بدانید که بیشترین سایش برروی بوش محافظ معمولا توسط یک یا دو حلقه از پکینگ های بیرونی بوجود می آید که می توان این حلقه ها را در مدت زمان کارکرد مناسب آنها با توقف کوتاه پمپ تعویض نمود.

اگر سیال موجود در پمپ دارای خورندگی باشد آنگاه لازم است تا از یک رینگ فانوسی (Lantern Ring) جهت ورود یکنواخت سیال آب بندی تمیز که جایگزین سیال موجود درپمپ دراین قسمت گردیده استفاده شود.

درشکل زیر A نشان دهنده پکینگ وb نشان دهنده رینگ فانوسی می باشد.

فشار این سیال آب بندی تمیز باید ۱۰ تا 15psi بالاتر از فشار موجود در پشت پروانه در قسمت پائین جعبه آب بندی باشد.

این فشار باعث می شود تا سیال آب بندی تمیز باعث خنک کردن و روانکاری مورد نیاز بین محور و پکینگ گردیده و ورود هر مقدار از سیال موجود درپمپ را به ناحیه جعبه آب بندی محدود می سازد.

رینگ فانوسی معمولا در قسمتی که به اندازه ۲ تا ۳ حلقه پکینگ از انتهای جعبه آب بندی فاصله دارد قرار داده شده و دراین نقطه گذرگاه ورود سیال آب بندی به آن متصل خواهد شد.

اما در مواردیکه خورندگی سیال موجود در پمپ خیلی زیاد بوده و همچنین وجود مقداری آلودگی در سیال پمپ شده قابل قبول باشد آنگاه می توان رینگ فانوسی را در انتهای محفظه آب بندی قرار دارد.

با تغییر موقعیت لاین ورود مواد آب بندی به موقعیت جدید رینگ فانوسی ؛سیال آب بندی با فشار بالا به این رینگ وارد شده و مقداری از آن نیز وارد سیال موجود در پمپ می گردد.

همانگونه که بیان شد چون وجود کمی آلودگی برای محصول پمپ شده مجاز میباشد لذا ورود این مقدار از سیال آب بندی به داخل سیال موجود در پمپ بلامانع است.

قرارگیری رینگ فانوسی در این قسمت باعث عدم ورود سیال پمپ شده (که حاوی ذرات ساینده است) به داخل محفظه آب بندی گردیده و نهایتا از صدمات وارده به پکینگ ها جلوگیری می گردد.

لازم به ذکر است که این سیستم به مقدار بیشتری از سیال آب بندی تمیز احتیاج خواهد داشت و مقدار زیادی از این سیال نیز وارد فرایند پمپاژ خواهد شد.

اگرچه ساختار و جنس مواد تشکیل دهنده پکینگها تغییرات عمده ای درطول سالیان متمادی پیدا کرده انداما این قطعات همواره دارای عیوب ومزایایی بوده اند که به برخی از آنها در زیر اشاره شده است.

مزایا

  • این قطعات دارای قیمت ارزانی می باشند.
  • این قطعات به ندرت باعث بروز خرابی های عمده در پمپها می گردند.
  • این قطعات را می توان بدون دمونتاژ کردن پمپ تعویض یا تنظیم نمود.
  • بیشترتعمیرکارهای تجهیزات آشنایی کامل با این نوع قطعات را دارا میباشد.

معایب

  • بکارگیری پکینگها باعث کمتر شدن میزان بازدهی پمپ می گردد.
  • لازمست تادرپریودهای مشخص نسبت به تعویض پکینگها وهمچنین بوش محافظ اقدام کرد.
  • پکینگها را باید در دوره های زمانی مشخص تنظیم کرد.
  • تنظیم پکینگها نیاز به تجربه دراین زمینه دارد.
  • بکارگیری پکینگها مستلزم آنستکه همواره مقداری نشتی وجود داشته باشد.
