راپچر دیسک (Rupture Disc) یا همان دیسک انفجاری، یکی از تجهیزات حیاتی برای حفاظت و کنترل فشار است که تنها یکبار مورد استفاده قرار می گیرد. این تجهیز معمولاً از جنس فلز نازک ساخته شده و بر روی یک نگهدارنده مخصوص نصب می شود.
عملکرد آن به گونه ای است که وقتی فشار یا خلأ داخل سیستم از حد تعیین شده فراتر رود یا کمتر شود، دیسک به طور ناگهانی پاره شده و مسیر آزاد برای تخلیه فشار اضافی باز می شود. همین واکنش سریع باعث جلوگیری از آسیب های جدی به تجهیزات و حفظ ایمنی سیستم می شود. برخی مدل های راپچر دیسک دارای شیارها و برش های دقیق هستند که با رسیدن فشار به سطح مشخص، پارگی در همان نقاط رخ می دهد.
از نظر طراحی، صفحات راپچر دیسک ممکن است به صورت گنبدی شکل باشند که انحنای آنها یا به سمت داخل سیستم (محدب یا معکوس) یا به سمت بیرون سیستم (مقعر یا مستقیم) است. انتخاب شکل، به پارامترهایی نظیر فشار عملیاتی، دمای فرآیند و شرایط محیطی وابسته است.
به دلیل دقت و اطمینان بالای عملکرد، راپچر دیسک ها در صنایع حساس به ویژه جایی که احتمال وجود سیالات خورنده بالاست، به کار می روند. برای افزایش طول عمر و جلوگیری از خوردگی، روش هایی مانند استفاده از لایه محافظ تفلون (PTFE) برای جلوگیری از تماس مستقیم سیال با فلز به کار گرفته می شود.
همچنین انتخاب متریال هایی مقاوم مانند نیکل، مونل و اینکونل، نقش مهمی در حفظ عملکرد و جلوگیری از آسیب دیدگی دیسک دارد. به این ترتیب، راپچر دیسک نقشی شبیه یک «فیوز فشار» در سیستم ایفا می کند و با عملکرد سریع خود می تواند از خسارات بزرگ، توقف تولید و خطرات ایمنی جلوگیری کند.
در این مقاله از تجهیز صنعت به صورت جامع به معرفی انواع راپچر دیسک، بررسی ویژگی ها و مزایا، آشنایی با متریال های مختلف، روش های نصب، نکات کلیدی انتخاب و راهنمای خرید راپچر دیسک می پردازیم تا بتوانید با آگاهی کامل، بهترین گزینه را متناسب با نیاز و شرایط کاری خود انتخاب کنید.
انواع راپچر دیسک
راپچر دیسک تجهیزی ایمنی است که برای محافظت از تجهیزات صنعتی در برابر افزایش فشار ناگهانی طراحی شده است و با توجه به طراحی و شرایط فرآیندی، در چند نوع اصلی زیر دسته بندی می شود:

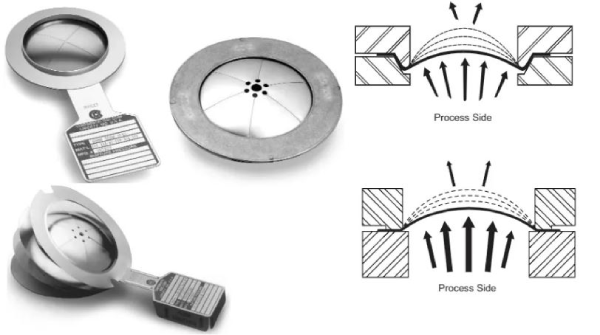

راپچر دیسک فوروارد یا رو به جلو (Forward-Dome Rupture Disc)
این نوع دارای یک گنبد محدب است که رو به بیرون از فرآیند قرار دارد. هنگام افزایش بیش از حد فشار، گنبد از سمت محدب به سمت بیرون می شکند و فشار را به سرعت تخلیه می کند.
این مدل راپچر دیسک در مخازن ذخیره مواد شیمیایی، خطوط لوله نفت و گاز و سیستم های بخار با فشار متوسط کاربرد دارد. راپچر دیسک محدب دارای مزایا و معایبی به شرح زیر است:
- طراحی ساده و اقتصادی
- مناسب برای فشارهای پایین تا متوسط
- حساس به تغییرات ناگهانی دما
- عمر کمتر نسبت به نوع معکوس در فشارهای بالا

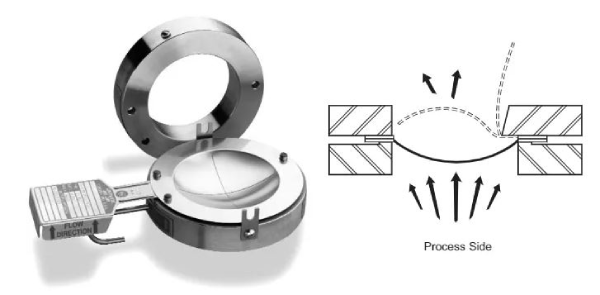

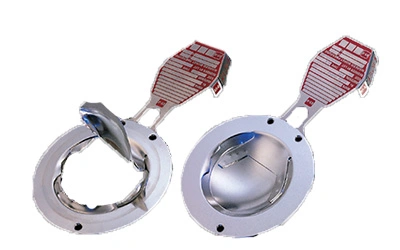

راپچر دیسک معکوس یا رو به عقب (Reverse-Buckling Rupture Disc)
در این مدل راپچر دیسک گنبد آن برعکس حالت فوروارد بوده و مقعر است. این دیسک ابتدا تحت فشار خم می شود (buckling) و سپس با پارگی کنترل شده مسیر فشار را باز می کند.
از کاربردهای راپچر دیسک مقعر میتوان به پتروشیمی و پالایشگاه ها، صنایع گاز مایع (LNG, LPG) و خطوط انتقال با فشار بالا اشاره کرد. مزایا و معایب راپچر دیسک معکوس عبارتنداز:
- تحمل فشار عملیاتی بالا
- پایداری بیشتر در مقابل خستگی مکانیکی
- حساسیت کمتر نسبت به نوسانات دما
- هزینه ساخت بالاتر
- نیاز به طراحی دقیق برای جلوگیری از عملکرد زودهنگام

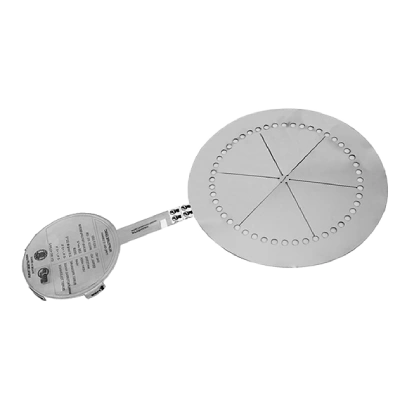

راپچر دیسک تخت شیاردار (Flat Slotted Rupture Disc)
یک دیسک تخت با شیارهای مخصوص که می تواند در سیستم های با جریان یک طرفه یا دو طرفه استفاده شود. شیارها مسیر پارگی را مشخص کرده و باز شدن سریع و یکنواخت را تضمین می کنند. این مدل راپچر ریسک دارای کاربردهایی از جمله مخازن ذخیره و حمل مواد، مسیر خروجی شیرهای اطمینان و تجهیزات فرآیندی سبک است. مزایا و معایب راپچر تحت به شرح زیر است:
- قیمت اقتصادی
- نصب آسان بدون نیاز به هولدر اضافی (قابل نصب مستقیم بین فلنج)
- مناسب فشارهای پایین و متوسط
- مقاومت کمتر در برابر خوردگی نسبت به مدل های پیشرفته
چرا از راپچر دیسک استفاده می شود؟
راپچر دیسک زمانی به کار می آید که فشار یا خلأ در یک سیستم از حد مجاز طراحی فراتر برود و خطر آسیب یا انفجار ایجاد شود. در چنین شرایطی، دیسک با پارگی کنترل شده و آنی مسیر تخلیه فشار را باز می کند و با این اقدام، هم از تجهیزات گران‌قیمت و حساس محافظت می شود و هم ایمنی محیط کار و جان پرسنل تضمین می گردد.
یکی از دلایل اصلی استفاده از راپچر دیسک، قابلیت عملکرد دقیق و بدون خطا در فشار مشخص است. این تجهیز برخلاف شیرهای اطمینان، قطعات متحرک ندارد و بنابراین تحت تأثیر لرزش یا تغییرات ناگهانی دما، کمتر دچار اختلال می شود.
علاوه بر این، بسیاری از مهندسان آن را همراه با شیر اطمینان نصب می کنند تا از آسیب رسیدن به شیر بر اثر ذرات جامد، رسوبات یا سیالات خورنده جلوگیری شود و طول عمر آن افزایش یابد.
انتخاب متریال مناسب در ساخت راپچر دیسک سبب می‌شود که بتوان آن را در محیط‌های بسیار خورنده یا با دمای بالا نیز به‌کار برد. آلیاژهایی مانند اینکونل، مونل، تانتالوم یا هستلوی مقاومت بالایی در برابر شرایط شیمیایی و حرارتی دارند و همین ویژگی راپچر دیسک را به گزینه ای ایده‌آل در صنایع نفت، گاز، پتروشیمی، شیمیایی و حتی دارویی تبدیل می کند.
در کنار این مزایا، ساختار ساده و عدم نیاز به سرویس های مکرر باعث می شود که هزینه نگهداری آن نسبت به سیستم های ایمنی پیچیده تر بسیار کمتر باشد، در حالی که قابلیت استفاده در محدوده وسیعی از فشارهای بسیار بالا تا بسیار پایین را نیز فراهم می کند.
متریال های رایج در ساخت راپچر دیسک
راپچر دیسک ها بر اساس نوع سیال، دما، فشار عملیاتی و شرایط خوردگی محیط، از متریال های مختلفی ساخته می شوند تا بیشترین مقاومت و طول عمر را داشته باشند. مهم ترین متریال مورد استفاده عبارتند از:
- فولاد کربنی (Carbon Steel): گزینه‌ای اقتصادی با استحکام مکانیکی خوب، مناسب برای کاربردهای عمومی و فشارهای متوسط
- اینکونل (Inconel): آلیاژ نیکل-کروم با مقاومت عالی در برابر اکسیداسیون و حرارت‌های بسیار بالا، کاربردی در صنایع نفت و گاز
- تانتالوم (Tantalum): مقاوم در برابر خوردگی شدید حتی در اسیدهای قوی، بسیار گران و ویژه کاربردهای خاص
- مونل (Monel): آلیاژ نیکل-مس با مقاومت بالا در برابر آب شور و محیط‌های حاوی کلرید
- آلومینیوم (Aluminium): سبک و مقاوم در برابر اکسیداسیون، مناسب برای فشار پایین و برخی فرآیندهای غذایی و دارویی
- فولاد ضدزنگ (Stainless Steel): پرکاربردترین جنس به دلیل مقاومت بالا در برابر خوردگی، اکسیداسیون و سایش
- هستلوی (Hastelloy): آلیاژ مقاوم در برابر سیالات خورنده شدید، ایده آل برای صنایع شیمیایی و اسیدهای متمرکز
مزایای راپچر دیسک
راپچر دیسک به عنوان یکی از مطمئن ترین تجهیزات ایمنی فشار در صنایع مختلف شناخته می شود و مزایای متعددی دارد که آن را به انتخاب نخست بسیاری از مهندسان تبدیل کرده است:
- عملکرد سریع و لحظه ای
- عدم نیاز به تعمیر و نگهداری
- دارای سایز و متریال مختلف
- بدون قطعات متحرک و سایش مکانیکی
- امکان نصب ترکیبی با شیر اطمینان (قبل از PSV)
- هزینه نگهداری پایین
- حفاظت از سیستم‌ها در برابر فشارهای ناگهانی و اضافی
- قابلیت استفاده در فشارهای بسیار بالا یا پایین
نصب راپچر دیسک (دیسک انفجاری)

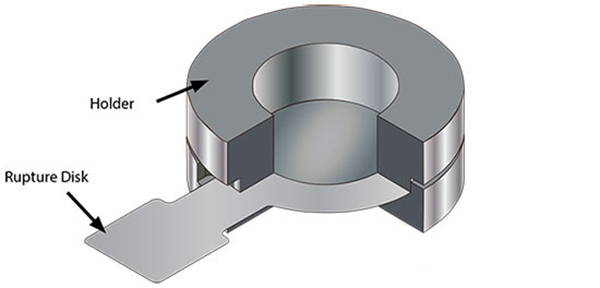

عملکرد صحیح راپچر دیسک به نصب اصولی آن وابسته است. این تجهیز ایمنی می تواند به صورت مستقیم بین دو فلنج نصب شود یا در صورت نیاز، درون یک محفظه نگهدارنده (Holder) قرار گرفته و سپس بین اتصالات فلنج فیکس شود. استفاده از هولدر زمانی ضروری است که ابعاد فلنج با اندازه دیسک تطابق نداشته باشد، بنابراین هنگام سفارش باید سایز فلنج ها و راپچر دیسک با دقت بررسی شود.

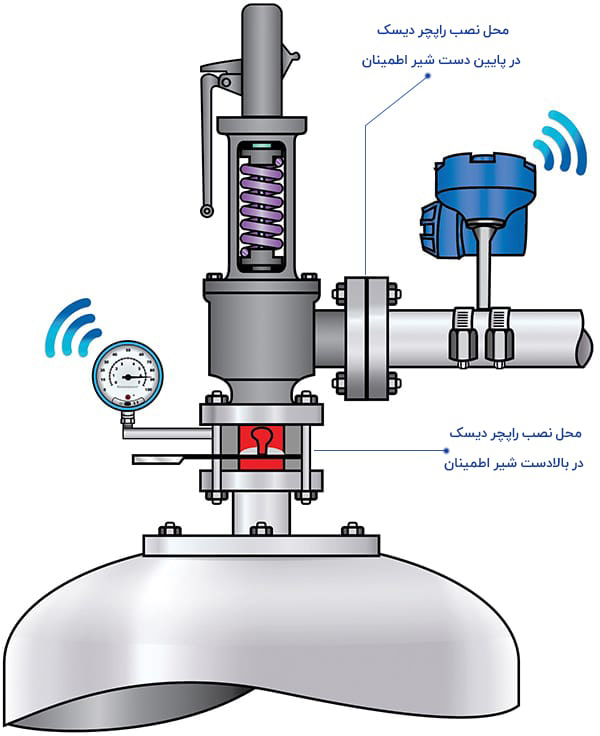

راپچر دیسک ها معمولاً به سه روش روی مخازن و خطوط نصب می شوند: به عنوان تجهیز اولیه (به‌تنهایی)، به‌عنوان تجهیز ثانویه در کنار یا موازی با شیر اطمینان، و به عنوان تجهیز خارجی برای محافظت در شرایطی که خطر آتش‌سوزی بیرونی وجود دارد. رعایت این اصول باعث افزایش دقت عملکرد و عمر مفید تجهیزات خواهد شد.
نکات کلیدی انتخاب راپچر دیسک
راپچر دیسک یا دیسک انفجاری یکی از مهم ترین تجهیزات ایمنی فشار در صنایع فرآیندی به شمار می رود و نقش حیاتی در حفاظت از سیستم ها و تجهیزات گران قیمت دارد. این تجهیز در بخش های مختلف صنعتی از جمله مخازن فرآیندی، مخازن ذخیره‌سازی، پمپ‌های فرآیندی، کمپرسورها، خطوط لوله تحت فشار، تجهیزات سرچاهی و بسیاری از واحدهای حساس نفت، گاز و پتروشیمی مورد استفاده قرار می گیرد.
عملکرد سریع و دقیق راپچر دیسک، خطرات ناشی از افزایش ناگهانی فشار را به حداقل می رساند و ایمنی مجموعه را تضمین می کند. هنگام خرید راپچر دیسک، باید به مشخصات فنی آن مانند سایز، نوع شیارها، ضخامت ورق، نوع طراحی (Forward یا Reverse)، محدوده فشار، متریال ساخت (فولاد ضدزنگ، اینکونل، مونل، هستلوی و…) و همچنین برند سازنده توجه ویژه داشت.
انتخاب صحیح این موارد علاوه بر افزایش عمر مفید و کارایی تجهیز، باعث عملکرد بی نقص در شرایط بحرانی خواهد شد.
خرید راپچر دیسک
شرکت تجهیز صنعت با بیش از دو دهه تجربه موفق در تأمین تجهیزات ابزار دقیق و ایمنی فشار، مجموعه ای متنوع از راپچر دیسک ها را از برندهای معتبر جهانی با کیفیت بالا، قیمت رقابتی و تحویل سریع به سراسر کشور عرضه می کند.
تیم کارشناسان ما آماده ارائه مشاوره فنی رایگان، بررسی شرایط و نیازمندی های پروژه، و ارائه استعلام قیمت به روز برای انواع راپچر دیسک می باشند. برای دریافت اطلاعات بیشتر، مشاوره خرید و سفارش محصول، همین امروز با کارشناسان فروش تجهیز صنعت تماس بگیرید تا بهترین گزینه را متناسب با نیاز فرآیندی خود انتخاب کنید.
