رده لوله چیست

پارامتر “رده لوله” اصطلاح رایجی در بازار ایران برای بیان ضخامت و یا به طور وابسته وزن لوله است، این پارامتر در واقع همان مقدار اسکجول لوله یا گاهی اوقات معادل شاخص استاندارد ضخامت لوله ( شاخص وزنی لوله ) است.

لوله رده 20 چیست

اسکجول معیاری است که امروزه برای تعیین ضخامت جداره لوله ها بیشتر از شاخص وزنی لوله مورد استفاده قرار می گیرد، این معیار در واقع در سال 1939 توسط موسسه استاندارد آمریکا (American National Standards Institute _ ANSI )، برای لوله های فولادی از سایزهای اصلاح شده لوله های آهنی به وسیله کاهش اندکی در ضخامت جداره آن ها ( با ثابت نگهداشتن قطر خارجی لوله ) استفاده شد، به طوری که وزن واحد طول لوله ها با وزن لوله های آهنی ( که دیگر تولید نمی شوند ) یکسان در نظر گرفته شد.

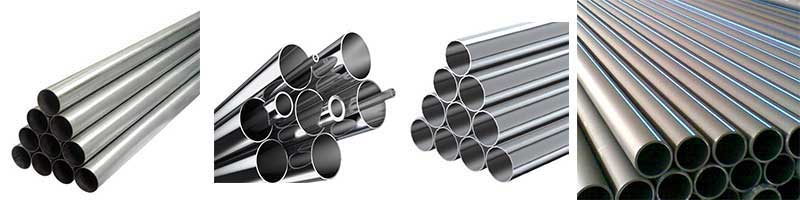

لوله رده 40 چیست

امروزه با ایجاد این روش جدید در اندازه گذاری لوله های فولادی صنعتی، امکان انتخاب دقیق­تر هر یک از لوله ها بر مبنای الزامات عملکردی مورد نیاز به منظور دستیابی به عملکرد ایمن­تر سیستم های پایپینگ فراهم شده است، در استفاده از این معیار برای سفارش لوله باید دقت داشت که ممکن است برای قطرهای مختلف، یک رده برابر معرف ضخامت های متفاوتی باشد.

برای مثال یک لوله رده 40 با سایز اسمی 12 اینچ ضخامت دیواره­ای برابر با 31/10 میلیمتر دارد در حالی که یک لوله رده 40 با سایز اسمی 14 اینچ دارای ضخامت دیواره لوله­ای برابر با 13/11 میلیمتر است.

انواع لوله

لوله گالوانیزه

لوله ای که با روی مذاب پوشش داده میشود را لوله گالوانیزه می گویند، جنس این لوله ها از آهن سفید نورد شده است که درز آن توسط دستگاه های درز جوش بهم جوش داده می شود و سپس لوله را در فلز روی مذاب فرو می برند که عموماً به دو صورت سبک و متوسط تولید می گردد.

لوله سیاه

لوله استوانه ای بلند و توخالی است که دو سر آن باز است که سطح مقطع آن می تواند دایره ای باشد،انوع لوله از جنس فولاد به دو دسته لوله سیاه و گالوانیزه تقسیم بندی می شوند .

لوله سیاه فولادی هیچ پوششی ندارد اما لوله گالوانیزه ، لوله جنس فولاد است که با لایه ای از فلز روی پوشیده می شود، این پوشش روی یا گالوانیزه برای کاهش خوردگی به عنوان آند کار می کند، خود لوله سیاه فولادی در صنایع به دو گروه درز دار و بی درز تقسیم بندی می شوند .

لوله فولادی

لوله فولادی در حقیقت لوله ای است که کابل را در برابر صدماتی از جمله ضربات و برخورد اشیاء تیز و سنگین محافظت میکند و سپس کابل را از داخل آن عبور می دهند.

به عبارت دیگر وسیله ای جهت حفاظت هادی برق برای جلوگیری از صدمه دیدن سیم و عایق آن و همچنین محافظت از افرادی که با آن در تماس هستند مورد استفاده قرار می گیرد.

لوله مسی

لوله مسی بنا بر کاربرد و موارد مصرف آنها بصورت شاخه ، کلاف ، کویل ( LWC ) و مویی ( capilary ) تولید می شود .

جدول رده لوله
جدول رده های لوله 40

THK (mm)	THK (Inches)	O.D. (mm)	O.D. (Inches)	Pipe Size (Inches)
ضخامت (میلیمتر)	ضخامت (اینچ)	قطر خارجی (میلیمتر)	قطر خارجی (اینچ)	سایز لوله (به اینچ)
1.72	0.068	10.28	0.405	1/8
2.23	0.088	13.72	0.54	1/4
2.31	0.091	17.15	0.675	3/8
2.76	0.109	21.34	0.84	1/2
2.87	0.113	26.68	1.05	3/4
3.38	0.133	33.4	1.315	1
3.56	0.14	42.16	1.66	11/4
3.68	0.145	48.26	1.9	11/2
3.91	0.154	60.32	2.375	2
5.16	0.203	73.02	2.875	21/2
5.48	0.216	88.9	3.5	3
6.01	0.237	114.3	4.5	4
6.55	0.258	141.3	5.563	5
7.11	0.28	168.27	6.625	6
8.2	0.322	219.07	8.625	8
9.3	0.365	273.05	10.75	10
10.3	0.4	323.85	12.75	12
11.1	437	355.6	14	14
12.7	0.5	406.4	16	16
14.27	0.562	457.2	18	18
15,08	0.594	508	20	20
..........	..........	558.8	22	22
17.47	0.688	609.6	24	24
..........	..........	660.4	26	26
..........	..........	711.2	28,00	28
..........	..........	762	30	30
17.47	0.688	812.8	32	32
17.47	0.688	863.6	34	34
19.05	0.75	914.4	36	36

جدول رده لوله
جدول رده های لوله 80

THK (mm)	THK (Inches)	O.D. (mm)	O.D. (Inches)	Pipe Size (Inches)
ضخامت (میلیمتر)	ضخامت (اینچ)	قطر خارجی (میلیمتر)	قطر خارجی (اینچ)	سایز لوله (به اینچ)
2.42	0.095	10.28	0.405	1/8
3.02	0.119	13.72	0.54	1/4
3.2	0.126	17.15	0.675	3/8
3.73	0.147	21.34	0.84	1/2
3.91	0.154	26.68	1.05	3/4
4.56	0.179	33.4	1.315	1
4.85	0.191	42.16	1.66	11/4
5.08	0.2	48.26	1.9	11/2
5.53	0.218	60.32	2.375	2
7.01	0.276	73.02	2.875	21/2
7.62	0.3	88.9	3.5	3
8.56	0.337	114.3	4.5	4
9.52	0.375	141.3	5.563	5
10.97	0.432	168.27	6.625	6
12.7	0.5	219.07	8.625	8
15.08	0.594	273.05	10.75	10
17.17	0.688	323.85	12.75	12
19.05	0.75	355.6	14	14
21.43	0.844	406.4	16	16
23.82	0.938	457.2	18	18
26.18	1.031	508	20	20
28.5	1.125	558.8	22	22
30.8	1.216	609.6	24	24
..........	..........	660.4	26	26
..........	..........	711.2	28,00	28
..........	..........	762	30	30
..........	..........	812.8	32	32
..........	..........	863.6	34	34
..........	..........	914.4	36	36
