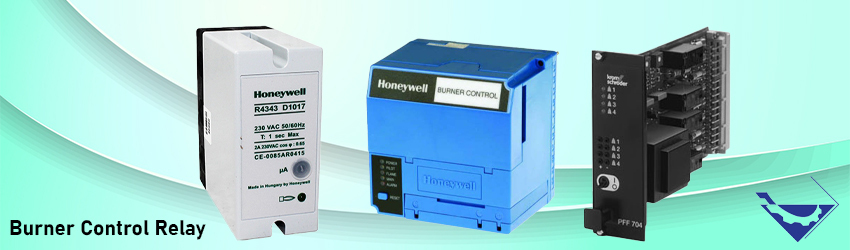

رله مشعل

Burner Control Relay

رله کنترل مشعل

رله چیست ؟

رله یک سوئیچ الکتریکی است. بسیاری از رله ها از یک آهنربای الکتریکی به منظور فعال کردن مکانیکی یک سوئیچ استفاده می کنند اما دیگر اصول عملیاتی ، رله های حالت جامد را مورد استفاده قرار می دهند. رله ها در جایی که کنترل جریان توسط یک سیگنال مجزای کم قدرت مورد نیاز است یا جایی که مدارهای چندگانه باید توسط یک سیگنال کنترل شوند، مورد استفاده قرار می گیرند. اولین رله ها در مدارهای تلگراف از راه دور به عنوان تقویت کننده استفاده می شدند. آنها سیگنال دریافتی از یک مدار را به یک مدار دیگر انتقال می دادند. رله ها همچنین به طور گسترده در مبادلات تلفنی و رایانه های اولیه برای انجام عملیات منطقی مورد استفاده قرار گرفتند. نوعی از رله که می تواند نیروی بالای مورد نیاز برای کنترل مستقیم یک موتور الکتریکی یا سایر نیروها را کنترل کند، کانتکتور نامیده می شود. رله های حالت جامد ، مدارهای قدرت را با استفاده از یک دستگاه نیمه هادی برای انجام سوئیچینگ ، بدون هیچ بخش متحرکی کنترل می کنند. رله هایی با ویژگی های عملکردی کالیبره شده و گاهی چندین سیم پیچ عملکردی به منظور محافظت مدارهای الکتریکی از اضافه بار مورد استفاده قرار می گیرند. این قابلیت ها در سیستم های قدرت الکتریکی مدرن توسط ابزارهای دیجیتالی انجام می شود که “رله محافظ” نام دارد.

اجزای تشکیل دهنده یک رله :

  • آهنربای الکتریکی
  • یک میله فلزی متحرک
  • تعدادی Contact فلزی ثابت
  • فنر

آهنربای الکتریکی از یک هسته فلزی که یک سیم دور آن پیچیده شده ، تشکیل شده است و هر وقت دو پایه آهنربا به برق وصل شوند ، آهنربا شروع به کار کرده و آهن های اطراف خود را جذب می کند. در رله هم یک آهنربای الکتریکی وجود دارد و دو سر سیم پیچ این آهنربای الکتریکی که باید به برق متصل شوند از رله بیرون آمده و دو تا از پایه های رله را تشکیل می دهند. علاوه بر این دو پایه ، رله دارای پایه های دیگری هم هست. در نوع SPDT سه تا پایه دیگر هم وجود دارد که با نام های NO ، NC و COM نشان داده می شوند.

شکل زیر :

Burner Control Relay

نحوه عملکرد رله :

وقتی رله به برق وصل نیست پایه COM به پایه NC وصل است شکل زیر :

Burner Control Relay

وقتی رله به برق متصل می شود در این حالت از سیم پیچی که به دور آهنربای الکتریکی پیچیده شده است ، جریان الکتریکی می گذرد و این جریان الکتریکی باعث ایجاد خاصیت آهنربایی و جذب قطعات آهنی می شود. بنابراین با اتصال برق ، پایه COM که به طور پیش فرض به NC وصل بود ، از NC جدا شده و به NO متصل می شود. شکل زیر نحوه عملکرد رله را به طور خلاصه نشان می دهد :

Burner Control Relay 3

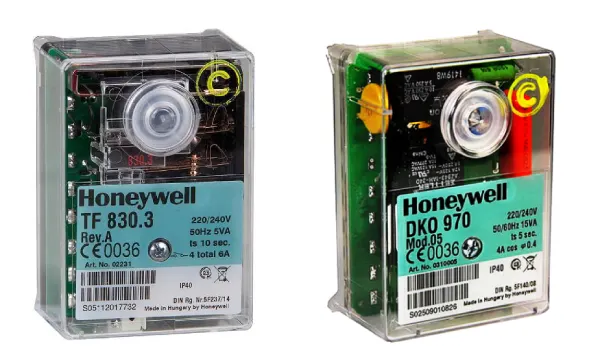

رله مشعل

وظیفه رله مشعل ، خاموش کردن مشعل یا بویلر هنگام عدم احتراق صحیح در زمان شروع به کار و خاموش شدن شعله در حین کار می باشد.کوره های مدرن و بویلرها از یک سنسور سلول کادمیوم به منظور مشاهده حضور شعله و اطمینان از اینکه در صورت نبود احتراق درون محفظه ، از پمپ سوخت به درون محفظه احتراق جلوگیری شود. سلول مورد نظر که وظیفه مشاهده احتراق را بر عهده دارد غالبا با یک سیم به رله مشعل که وظیفه قطع و وصل مشعل را بر عهده دارد ، متصل شده است. در واقع نحوه عملکرد به این صورت است که اگر شعله مشعل خاموش شده باشد ، سلول کادمیوم سیگنالی را به رله مشعل می فرستد و بعد از 15 الی 20 ثانیه مشعل خاموش می شود.

رله کنترل مشعل ساترونیک مدل 3-740 TMG

این رله کنترل مشعل قادر به کنترل و مانیتورینگ محیط با عملکرد بالا برای مشعل های با سوخت دوگانه ( نفت/ گاز) می باشد. این رله مشعل می تواند در مورد مشعل هایی با هر درجه اسمی و همچنین در هیترهای هوا مورد استفاده قرار گیرد.آشکار سازهای شعله مناسب برای آن عبارتند از : پروب یونیزاسیون ، سنسور UV و آشکار ساز مادون قرمز . مطابق قوانین ملی فرانسه ، نسخه ویژه ای از آن برای کار نظارت بر احتراق در دسترس است.

ویژگی های ساختاری

رله کنترل شفاف و مقاوم در برابر شعله بوده ، در یک محافظ محصور شده و غلاف پلاستیکی دارد و شامل :

  • موتور هم زمان با “سوئیچ بادامک”
  • سوئیچ بادامک حاوی اطلاعات مفید و شاخص برنامه رنگی است.
  • مجموعه سوئیچ بادامک توالی برنامه را کنترل می کند.
  • دو رله DC و یک رله حفاظتی در یوغ مشترک
  • پلاگین مدار چاپی با ترانسفورماتور اصلی ، صفحه نمایش LED و قطعات الکترونیکی در قسمت پایین دستگاه و سوئیچ انتخاب آشکارساز شعله در قسمت پایین دستگاه واقع شده است.

شاخص های مهم و کنترل های عملیاتی زیر را می توان در قسمت جلوی جعبه کنترل پیدا کرد :

  • دکمه ریست یا تنظیم مجدد که دارای چراغ سیگنال برای سوء عملکرد است.
  • شاخص برنامه رنگی
  • نشانگر سیگنال شعله
  • پیچ اتصال مرکزی

مشخصات فنی

تشخیص شعله :

انواع آشکار ساز شعله زیر را می توان مورد استفاده قرار داد :

  • الکترود یونیزاسیون که در آن منبع اصلی اتصال خنثی به زمین را فراهم می کند. مناسب برای مشعل های گازی ( جریان سیگنال از شعله نمی تواند تحت تاثیر تداخل جرقه احتراق قرار بگیرد.)
  • سنسور UV نوع 780 UVZ قرمز و مناسب برای مشعل های گاز ، نفت و سوخت دوگانه .
  • آشکار ساز مادون قرمز نوع 820IRD و 1020 برای تمام انواع شعله .
  • تقویت کننده سیگنال شعله بسته به نوع پروب آشکارساز قرار داده شده با استفاده از سوئیچ انتخاب آشکارساز شعله در قسمت پایینی دستگاه تنظیم می شود. اگر آشکارساز IRD استفاده می شود، سوئیچ انتخاب باید در موقعیت ION تنظیم شود. تشخیص شعله تنها زمانی عمل می کند که موقعیت سوئیچ انتخاب شده مطابق با نوع پروب آشکارساز متصل باشد. با بهینه سازی مطابقت تقویت کننده با پروب آشکارساز ، به فواصل انتقال سیگنال به مراتب طولانی تر با حساسیت پایین نسبت به تداخل می توان رسید.

Burner Control Relay 4

شاخص جریان سیگنال شعله متشکل از یک صفحه نمایش LED پنج مرحله ای است که به طور مداوم جریان سیگنال را نشان می دهد. بنابراین نشانگر قدرت جریان سیگنال شعله همیشه داده می شود. نوسانات در حساسیت نظارت می تواند در مراحل اولیه مورد توجه قرار گیرد و اقدام اصلاحی مناسب می تواند انجام شود. اگر آشکارساز فروسرخ 820 IRD یا 920 به کار برده شود ، شاخص جریان سیگنال شعله روی جعبه کنترل نیست. در این مورد شاخص IRD به طور قطعی نشان دهنده قدرت سیگنال شعله است.

Burner Control Relay 5شاخص جریان سیگنال شعله
