ریلیف ولو

ریلیف ولو

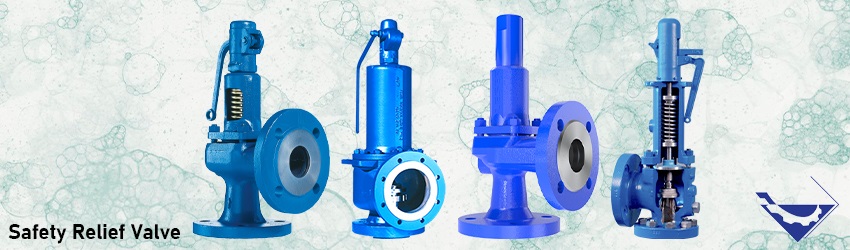

تجهیز صنعت تامین و فروش انواع ریلیف ولو برنجی فولادی و استیل فروش انواع ریلیف ولو لیزر آلمان leser کورسبی انگلیس ، گوتزه آلمان  و ……… از سایز1/4 اینچ تا 2 اینج  فشار کاری مختلف



ریلیف ولو
ریلیف ولو

ریلیف ولو چیست؟

رلیف ولو جهت تخلیه فشار تجهیزات و خطوط لوله استفاده میشود. زمانی که فشار مخازن تحت فشار و یا خطوط لوله بالاتر از فشار کاری می رود احتیاج است که سریعا سیال موجود از مسیر فرایند تخلیه شود و فشار درون تجهیزات و خطوط سریعا پایین بیاید. برای چنین شرایطی از رلیف ولو استفاده میشود. ریلیف ولو به دو نوع فنری و پایلوت دار تقسیم میشود و بسته به شرایط فرایند شیر مورد نظر انتخاب میشود.

در صنعت، مخازن تحت فشار یا لوله های تحت سیال با فشار بالا بايستي بوسيله دريچه اطمينان محافظت شوند. دريچه هاي اطمينان را بايد به گونه ای انتخاب كرد كه در صورت بهم خوردن تعادل در فشار مخزن، رلیف ولو باز شده و مقادير اضافي مايع يا گاز را خارج كند. در مواردي كه فشار علاوه بر امكان بهم خوردن تعادل در شرايط كاري در معرض خطرات آتش سوزي و يا انفجار نيز هستند بايد ریلیف ولو طوري انتخاب شود كه نه فقط در فشار معيني باز گردند بلكه ظرفيت آنرا را داشته باشند تا مقدار زيادي مايع يا گاز داخل مخزن را كه در اثر حرارت تغيير حالت داده است را به خارج منتقل كنند. ریلیف ولو در فشاري در حدود 10% بيش از فشاري كه مخزن بايد نگه دارد و يا درحدود بالاترين فشاري كه مخزن مي تواند تحمل كند طراحي مي شوند. در مخازن ضد انفجار ،فشار مخزن نبايد از 20% فشار طراحي بالاتر برود. ریلیف ولو به عنوان وسيله اي مناسب جهت جلوگيري از افزایش فشار ناگهاني در موتورخانه ها، كارخانه ها و بطور كلي انواع سايت-هاي صنعتي و براي انواع سيالات از قبيل گاز، بخار، آب و يا هواي فشرده استفاده مي گردند. محدوديت فشار در اين كاربردها معمولاً ناشي از فشار قابل تحمل تجهيزات، لوله ها و دستگاه-ها و يا محصولات توليدي و همچنين مسائل مرتبط با حفظ ايمني افراد مي باشد كه اصطلاحاً به محدوده فشار كاركرد امن (Safe perating limits for pressure) و يا SOL/P معروف است. نحوه باز شدن رلیف ولو و مشخصات كاري آنها ارتباط مستقيم با نحوه طراحي قطعات داخلي شير دارد. در اغلب موارد اين طراحي بگونه اي انجام مي گيرد كه پس از شروع باز شدن ریلیف ولو در اثر ازدياد فشار، در اثر خاصيت (POP Action) اين عمل به سرعت تشديد شده تا زماني كه شير كاملاً باز می گردد.

انواع ریلیف ولو:

1 – رلیف ولو وزنه‌ای: این نوع شیرها با نیروی وزنه‌های روی دریچه، فشار درون مخزن را در حد ایمن مهار می‌کنند. این نوع رلیف ولوها قدیمی‌ترین نوع ریلیف ولو است و از آن روی بویلر بخار کشتی بخار و لوکوموتیوهای بخار استفاده می‌شده است.

2- رلیف ولو حرارتی: این نوع رلیف ولو براساس حرارت و فشار عمل کرده و در روی آبگرمکن‌ها نصب می شود.

لیست قیمت محصولات گوتزه آلمان ..... تاریخ بروز رسانی 97/08/26


Data sheet Series 651mWIK




شیر اطمینان گوتزه اصل آلمان GOETZE

series 651mwik

body : Gunmetal …. SEALS : EPDM

Spring steel with anti-rust protection

– 10°C to + 95°C

3 - 10.... bar

سیال : آب،آب شور

سایز اینجسایز m.mقیمت
1/2DN:151,745,000
3/4DN:202,430,000
1DN:253,850,000
1-1/4DN:329,500,000
1-1/2DN:4015,400,000
2DN:5022,680,000


Data sheet Series 618

GOETZE  ریلف ولو  گوتزه اصل آلمان

series 618sGFO

body : Gunmetal …. SEALS : PTFE

Spring : Stainless steel

– 60°C to + 225°C

2 - 12.... bar

سیال : آب ، گاز ، بخار

سایز اینجسایز m.mقیمت ریال
1/2DN:155,540,000
3/4DN:206,300,000
1DN:259,680,000
1-1/4DN:3213,700,000
1-1/2DN:4020,700,000
2DN:5028,800,000


Data sheet Series 618

GOETZE  ریلف ولو  گوتزه اصل آلمان

series 618sGFO

body : Gunmetal …. SEALS : PTFE

Spring : Stainless steel

– 60°C to + 225°C

12 - 20..... bar

سیال : آب ، گاز ، بخار

سایز اینجسایز m.mقیمت ریال
1/2DN:156,100,000
3/4DN:206,950,000
1DN:2510,700,000
1-1/4DN:3214,380,000
1-1/2DN:4019,930,000
2DN:5031,190,000


Data sheet Series 618

GOETZE  ریلف ولو  گوتزه اصل آلمان اهرم دار

series 618sGFL

body : Gunmetal …. SEALS : PTFE

Spring : Stainless steel

– 60°C to + 225°C

2 - 12.... bar

سیال : آب ، گاز ، بخار

سایز اینجسایز m.mقیمت ریال
1/2DN:157,300,000
3/4DN:208,870,000
1DN:2512,600,000
1-1/4DN:3215,560,000
1-1/2DN:4025,520,000
2DN:5038,200,000


Data sheet Series 618

GOETZE  ریلف ولو  گوتزه اصل آلمان اهرم دار

series 618sGFL

body : Gunmetal …. SEALS : PTFE

Spring : Stainless steel

– 60°C to + 225°C

12 - 20 .... bar

سیال : آب ، گاز ، بخار

سایز اینجسایز m.mقیمت ریال
1/2DN:157,740,000
3/4DN:209,720,000
1DN:2513,430,000
1-1/4DN:3217,980,000
1-1/2DN:4028,000,000
2DN:5041,980,000





Data sheet Series 652sGK

GOETZE  شیر اطمینان گوتزه اصل آلمان دار

series 652sGK

body : Gunmetal …. SEALS :FKM

Spring : Stainless steel

– 20°C to + 225°C

1 - 10 .... bar

سیال : آب ، گاز ، بخار

سایز اینجسایز m.mقیمت ریال
1/2DN:15تماس بگیرید
3/4DN:206,700,000
1DN:25980,000
1-1/4DN:3214,260,000
1-1/2DN:4023,400,000
2DN:5031,000,000




Data sheet Series 681sGFO-SP

GOETZE شیرفشار شکن  گوتزه اصل آلمان دار

series 681mGFO-SP

body : Gunmetal …. SEALS :EPDM

Spring steel with anti-rust protection

– 10°C to + 95°C

1 - 8 .... bar

سیال : آب ، گاز ، بخار

سایز اینجسایز m.mقیمت ریال
1/2DN:15تماس بگیرید
3/4DN:207,880,000
1DN:258,850,000
1-1/4DN:3214,800,000
1-1/2DN:4023,580,000
2DN:5028,000,000
