ساخت ترموکوپل

ساخت ترموکوپل

ساخت ترموکوپل که یکی از ابزارهای بسیار پرکاربرد در انجام اکثر پروژه ها می باشد پیچیده می باشد . ترموکوپل در حقیقت نوعی مواد الکتریسیته می باشد. ترموکوپل از دو فلز نا همسان ساخته می شود که به هم متصل شده باشند.

ساخت ترموکوپل 118

ترموکوپل ها از اتصال  دو فلز غیر هم جنس  و معمولا به صورت سیم ( سینگل و دابل ) ساخته و با اعمال جوش در یک طرف طراحی می شوند.

در واقع جهت ساخت ترموکوپل از اثر سیبک توماس استفاده می شود .

اثر سیبک به زبان ساده بدین صورت است که اگر دوسیم از دوفلز مختلف را بهم متصل نماییم و یک طرف اتصال را حرارت دهیم ، یک جریان پیوسته در مدار به وجود می آیدکه اگر دمای اتصالات تشکیل شده با یکدیگر متفاوت باشد جریانی در سیم ها جاری می شود و ما را قادر به اندازه گیری اختلاف دما می کند ودر واقع  این اختلاف دما باعث ایجاد پتانسیل الکتریکی شده بود که می توانست در یک مدار بسته ، جریان الکتریکی ایجاد کند.

نقطه اندازه گیری که در واقع نقطه محل جوش می باشد نقطه گرم  و نقطه اتصال مرجع که برای خواندن میزان دما ( میلی ولت ) می باشد نقطه سرد نامیده می شود.

ساخت ترموکوپل 1

نحوه ساخت ترموکوپل

از مزایای ترموکوبل می توان به دقت بالای آن و وسیع بودن محدوده کاری آن اشاره نمود به طوری که ترموکوپل ها قادرند دماهایی بین ۱۸۰- تا ۱۸۰۰ سانتی گراد را اندازه گیری نمایند.

ترموکوپل ها انواع مختلفی دارند که تفاوت آن ها در نوع آلیاژهای به کار رفته در آن ها و محدوده دمایی عملکرد آن ها می باشد.

برای مثال ترمو کوپل در تیپ های B، J، K، S و… موجود می باشند که با توجه به نوع ترمو کوپل، برای اندازه گیری دما باید از ترمومتر مناسب آن استفاده نمود.

ترموکوپل ها برای مدت زمان زیادی است که جزء بهترین روش های اندازه گیری دما به حساب می آیند.

ترموکوپل ها در صنعت نیز کاربرد فراوان دارند مانند اندازه گیری کردن دمای کوره ها، دمای دودکش، قطع کن گاز شومینه و اجاق گازها، اندازه گیری دمای سیستم های تولید کننده دارو و مواد غذایی و…

ترموکوپل چیست 2

مزایای ترموکوپل

از مزایای آن ها می توان به سادگی، قیمت مناسب، استحکام و دوام بالا جهت مصارف صنعتی و دقت مناسب اشاره کرد.

محدوده اندازه گیری دما توسط ترموکوپل ها وسیع بوده و در شرایط محیطی متفاوت قابل استفاده می باشند.

ترموکوپل ها دارای سرعت پاسخ دهی خوبی بدلیل ثابت زمانی کوچک می باشند.

از معایب ترموکوپل ها، غیر خطی بودن، تماسی بودن (در معرض اغتشاش و شوک و …)، دقت متوسط را می توان نام برد.

جهت استفاده ترموکوپل در مکان هایی که لرزش یا ضربه وجود دارد برای محافظت از سنسور از روکشی بنام ترموول یا غلاف استفاده می شود که باعث کاهش سرعت پاسخگویی می شود.

انواع ساخت ترموکوپل

ساختمان ترموکوپل ها با استفاده از اتصال یک فلز و آلیاژ تولید می شوند و با همین مکانیزم ساده قادر به اندازه گیری دما به راحتی در رنج وسیعی از 270- تا حدود 1800 درجه می باشند.

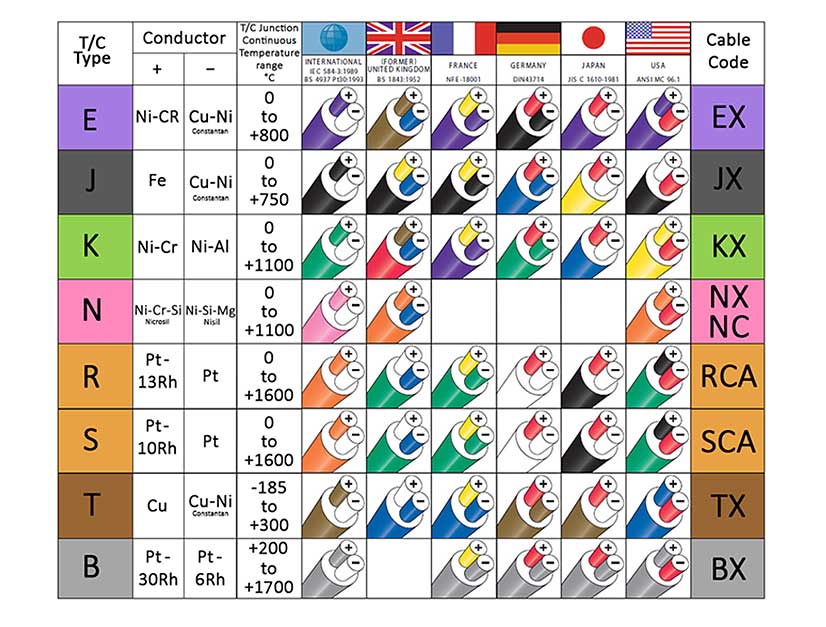

ترموکوپل ها انواع مختلفی دارند که طبق جنس فلز و آلیاژ آن به شش دسته ذیل تقسیم می شوند.

ساخت ترموکوپل 2

ترموکوپل نوع K

ترموکوپل نوع J

ترموکوپل نوع  E

ترموکوپل نوع T

ترموکوپل نوع N

ترموکوپل نوع S و R و B

در انتخاب ساخت ترموکوپل چه مواردی باید رعایت گردد :

  •  رنج دمائی کارکرد ترموکوپل
  •  تیپ ترموکوپل
  •  طول ترموکوپل
  •  جنس غلاف ترموکوپل
  •  امکان داشتن خروجی ۴ تا ۲۰ میلی آمپر برای ترموکوپل
  •  دقیق بودن ترموکوپل و کلاس دقت آن
  •  نوع سرامیک به کار برده شده در ترموکوپل
