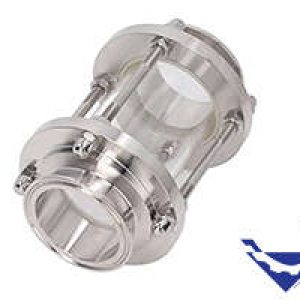

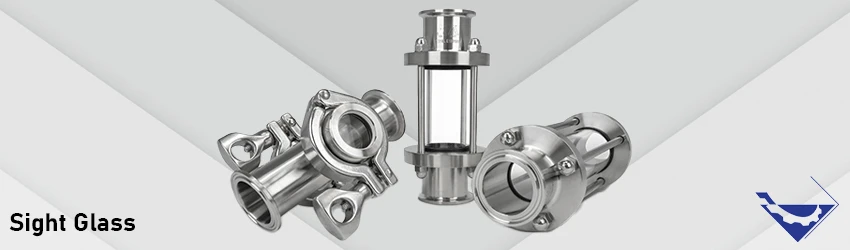

سایت گلاس چیست ؟
سایت گلاس (Sight Glass) که به عنوان شیشه رویت نیز شناخته می‌شود، یکی از تجهیزات حیاتی در صنایع فرآیندی مختلف است که به اپراتورها این امکان را می‌دهد تا به صورت مستقیم و بصری حرکت سیالات را مشاهده کنند. این تجهیز به ویژه در سیستم‌های انتقال مایعات و گازها کاربرد دارد و اطلاعات ارزشمندی درباره وضعیت سیال را ارائه می‌دهد.
سایت گلاس از پرکاربردترین و ساده ترین تجهیزات پایپینگ است که جهت مشاهده میزان جریان، کیفیت، گرفتگی صافی و فیلترها، رنگ، شفافیت، میزان رطوبت، حرکت سیالات در مخازن و خطوط لوله مورد استفاده قرار می گیرد. این تجهیز در انواع گوناگونی از اتصالات دنده ای و فلنجی با متریال چدنی، استیل و فولادی تولید می شوند.
توجه داشته باشید سایت گلاس در سیکل تبرید خط مایع قبل از شیر انبساط و پس از هر تجهیز جانبی دیگری نصب می‌شود. این تجهیز از یک لنز شیشه‌ای درون یک رینگ فلزی تشکیل شده است و به‌طور مؤثری از نشت مبرد جلوگیری خواهد کرد.
با استفاده از این تجهیزات میتوان به سرعت مشکلات را شناسایی و اقدامات لازم برای بهبود عملکرد سیستم انجام داد. به همین دلیل وجود سایت گلاس در صنایع فرآیندی که با مایعات و روغن سروکار دارد بسیار حائز اهمیت است.

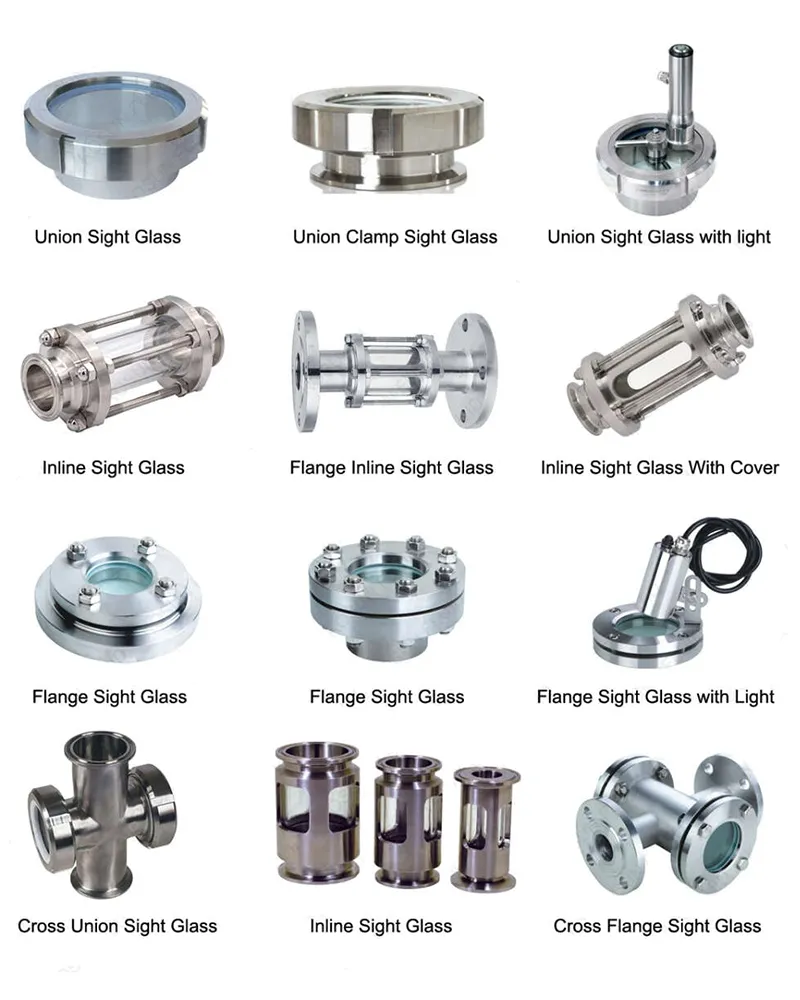

انواع سایت گلاس
سایت گلاس‌ها جهت مشاهده و نظارت بر جریان سیالات، در انواع مختلفی طراحی و تولید می‌شوند. این تجهیزات به‌طور کلی به دو دسته اصلی تقسیم می‌شوند:

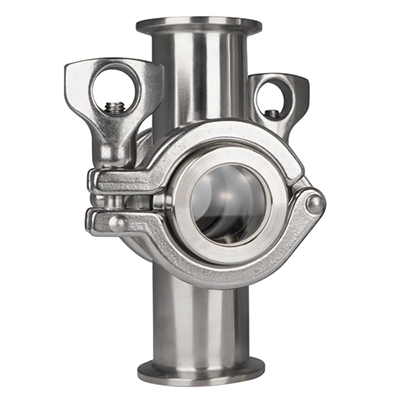

سایت گلاس شیشه ای :
(Sight Glass Window) این نوع سایت گلاس به‌طور خاص برای نصب روی مخازن و تانک‌ها طراحی شده است. سایت گلاس به اپراتورها این امکان را می‌دهد که به‌راحتی سطح مایع داخل مخزن را مشاهده کنند. این نوع از سایت گلاس‌ها معمولاً دارای یک یا چند لنز شفاف هستند که به‌طور مستقیم به بدنه مخزن متصل می‌شوند و به کاربران اجازه می‌دهند تا وضعیت مایع را به‌طور واضح و بدون نیاز به باز کردن مخزن بررسی کنند.

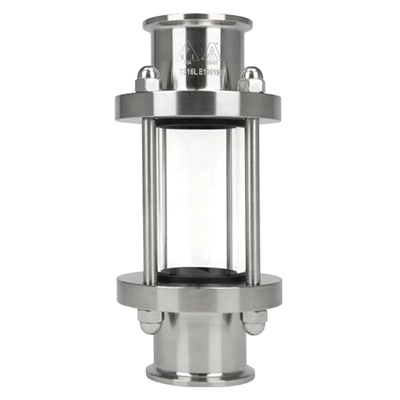

سایت فلو ایندیکاتور :
(Sight Flow Indicator) این نوع سایت گلاس‌ها به‌منظور نمایش جریان سیالات در خطوط لوله طراحی شده‌اند. سایت فلو ایندیکاتورها به دو دسته اصلی تقسیم می‌شوند. تمام دید (360 درجه) امکان مشاهده جریان سیال را از تمامی زوایا فراهم می‌کند و به اپراتورها این امکان را می‌دهد تا به‌راحتی تغییرات در جریان را مشاهده کنند.
دید از درون نمایشگر (Single-Sided و Double-Sided) این نوع سایت فلو ایندیکاتورها دارای طراحی خاصی هستند که به اپراتورها این امکان را می‌دهد تا از یک یا دو طرف به جریان سیال نگاه کنند. این ویژگی به ویژه در سیستم‌هایی که نیاز به نظارت دقیق دارند، بسیار مفید است.
در کاربردهای خاص، به‌ویژه برای مشاهده و تشخیص جهت حرکت سیالات بی‌رنگ و شفاف، سایت گلاس‌ها ممکن است با تجهیزاتی خاص مانند Finger ، ball و … مجهز شوند. این تجهیزات به بهبود دقت و کارایی نظارت بر جریان کمک می‌کنند.
دیگر انواع شیشه رویت صنعتی :
برخی دیگر از انواع سایت گلاس بر اساس نوع متریال و اتصال عبارتنداز:
- سایت گلاس استیل
- سایت گلاس چدنی
- سایت گلاس فولادی
- سایت گلاس فلنجی
- سایت گلاس دنده ای
- سایت گلاس استوانه ای
- سایت گلاس مخزنی
مزایای سایت گلاس
سایت گلس یکی از روش های مفرون به صرفه برای نظارت بر جریان عبوری و ویژگی های دیگر سیال است. از مزایای این تجهیز میتوان به بازرسی بصری خطوط لوله بدون نیاز به باز کردن سیستم اشاره کرد. برخی دیگر از مزایای سایت گلاس در موارد زیر ذکر می شوند:
1.تشخیص مشکلات در خط مایع مبرد:
سایت گلاس‌ها به عنوان تجهیزات حیاتی در خطوط مایع مبرد، امکان تشخیص و بررسی وضعیت جریان و کیفیت مایع را فراهم می‌آورند. این تجهیزات به اپراتورها کمک می‌کنند تا مشکلاتی مانند گرفتگی در فیلترها و صافی‌ها را شناسایی کنند و با دقت لازم به وضعیت سیستم رسیدگی کنند.
2. تشخیص گرفتگی در فیلترها و صافی‌ها:
با استفاده از سایت گلاس‌ها، اپراتورها می‌توانند وضعیت مایع را در نقاط مختلف خط مایع بررسی کنند. این ابزارها امکان مشاهده واضح میزان مایع و بخار را فراهم می‌آورند. در صورت وجود گرفتگی در فیلترها یا صافی‌ها، تغییرات قابل مشاهده‌ای در رنگ و شفافیت مایع به وجود می‌آید که می‌تواند نشان‌دهنده‌ی وجود مشکل باشد.
3. بررسی وضعیت بخار:
در خطوط بخار، سایت گلاس‌ها نقش مهمی در تشخیص سیال مایع شده ایفا می‌کنند. با مشاهده وضعیت مایع اپراتورها می‌توانند در صورت مایع شدن بخار، اقدامات لازم را برای رفع این مشکل انجام دهند. این امر به جلوگیری از آسیب‌های احتمالی به تجهیزات و بهبود کارایی سیستم کمک می‌کند.
4. نظارت بر تمیزکاری و شستشوی خطوط:
سایت گلاس‌ها هنگام تمیزکاری و شستشوی خطوط، به اپراتورها این امکان را می‌دهند که باقی مانده‌ها و مواد خارجی غیر معمول را شناسایی کنند. با مشاهده میزان رسوب و مواد اضافی موجود در سیستم اپراتورها می‌توانند فرآیند شستشو را تا زمان تخلیه کامل ادامه دهند و از بروز مشکلات بیشتر جلوگیری کنند.
5. نظارت بر وضعیت روغن در مخازن:
در فرآیندهایی که دارای مخازن روغن هستند، سایت گلاس‌ها به اپراتورها این امکان را می‌دهند که میزان روغن و کیفیت آن را به‌طور دقیق بررسی کنند. اپراتورها می‌توانند وضعیت رنگ روغن، میزان باقی‌مانده و حتی کثیفی آن را مشاهده کرده و در صورت نیاز، اقدامات لازم برای تعویض یا تصفیه روغن را انجام دهند.
6. بررسی مخلوط شدن مواد جامد:
در برخی خطوط سایت گلاس‌ها امکان بررسی و مشاهده میزان مخلوط شدن مواد جامد نظیر رزین‌ها و مواد غذایی را فراهم می‌آورند. این تجهیزات به تعیین مسیر حرکت جریان سیال کمک می‌کنند و در برخی از مدل‌ها از پروانه (impeller) یا روتور برای بهبود تشخیص جهت و شدت جریان استفاده می‌شود. این قابلیت به اپراتورها این امکان را می‌دهد که در خطوط افقی و عمودی، بر اساس دبی سیال، کنترل بهتری بر روی جریان داشته باشند.
7. نصب و عملکرد آسان:
سایت گلاس‌هایی که شامل روتور یا پروانه هستند باید در شرایطی نصب شوند که دبی سیال به اندازه کافی باشد تا بتوانند پروانه را به حرکت درآورند. این ویژگی‌ها به اپراتورها کمک می‌کند که با دقت بیشتری جریان سیال را زیر نظر داشته باشند و در صورت بروز هرگونه مشکل به سرعت واکنش نشان دهند.
معایب استفاده از سایت گلاس
سایت گلاس‌ها به‌عنوان ابزارهای مهم برای نظارت بر جریان سیالات در صنایع مختلف، مزایای زیادی دارند، اما استفاده از آن ها نیز با معایب و چالش‌هایی همراه است که باید به آن‌ها توجه شود. در زیر به برخی از این معایب اشاره می‌شود:
کیفیت دید و شفافیت شیشه
عوامل محیطی مانند تغییرات دما و فشار می‌توانند بر کیفیت دید و شفافیت شیشه تأثیر بگذارند. به عنوان مثال، در دماهای بالا یا پایین، شیشه ممکن است دچار انبساط یا انقباض شود که می‌تواند منجر به کاهش کیفیت بصری و حتی آسیب به شیشه گردد. همچنین ترکیب شیمیایی سیال عبوری نیز باید در انتخاب نوع شیشه گلاس در نظر گرفته شود، زیرا برخی از مواد شیمیایی می‌توانند به شیشه آسیب برسانند یا باعث تغییر رنگ آن شوند.
احتمال تشکیل بخار
در صورت عدم انتخاب متریال مناسب برای شیشه سایت گلاس، احتمال تشکیل بخار و تغییر در سطح شفافیت و رنگ شیشه وجود دارد. این تغییرات می‌توانند به مرور زمان باعث کاهش دقت در مشاهده جریان سیال و همچنین افزایش هزینه‌های نگهداری و تعمیرات شوند. شیشه‌های معمولی ممکن است به سرعت در برابر سیال شیمیایی خورنده آسیب ببینند و نیاز به تعویض داشته باشند.
احتمال شکستن شیشه
سایت گلاس‌ها معمولاً دارای محدودیت‌هایی در دما و فشار هستند. در شرایطی که دما یا فشار بیش از حد مجاز باشد، احتمال شکستن شیشه به دلیل شوک حرارتی یا فشار بیش از حد وجود دارد. این مسئله می‌تواند منجر به نشت سیال و خطرات ایمنی جدی شود. بنابراین، انتخاب سایت گلاس مناسب با توجه به شرایط عملیاتی بسیار حیاتی است.
خطر ضربه و شوک مکانیکی
سایت گلاس‌ها به‌طور طبیعی ممکن است در معرض خطر آسیب، ضربه و شوک‌های مکانیکی قرار گیرند. این ضربه‌ها می‌توانند باعث شکستن یا ترک خوردن شیشه شوند که کارایی تجهیز را تحت تأثیر قرار می‌دهد. همچنین می‌تواند خطرات ایمنی جدی به همراه داشته باشد. در محیط‌های صنعتی، جایی که تجهیزات سنگین و فعالیت‌های پرتحرک وجود دارد، این آسیب‌پذیری می‌تواند یک مسئله چالش برانگیز باشد.
نکات مهم خرید سایت گلاس
هنگام خرید سایت گلاس یا شیشه رویت باید نکات زیر در نظر گرفته شود تا بهترین گزینه را بر اساس بودجه و نیازهای فنی انتخاب نمایید:
- سایز: سایز یکی از مهمترین عوامل تأثیرگذار بر قیمت سایت گلاس است و معمولا سایت گلاس‌های بزرگتر معمولاً قیمت بیشتری دارند.
- نوع اتصال: نوع اتصال سایت گلاس از نوع رزوه‌ای و چه فلنجی، بر قیمت آن تأثیر می‌گذارد. هنگام خرید سایت گلاس، نوع اتصال یکی از ویژگی‌های فنی مهمی است که باید به آن توجه کرد.
- برند سازنده: سایت گلاس از برندهای مختلف کستل خارجی و ایرانی آبنوس تولید می شود و طبیعتا قیمت سایت گلاس خارجی از ایرانی بیشتر است.
- جنس بدنه: متریال بدنه معمولا از استیل، فولاد، چدن و غیره ساخته می شود. متریال استیل به دلیل مقاومت بالا در برابر خوردگی و تحمل دما و فشارهای بالا قیمت بیشتری دارند.
- دما و فشار فرآیندی: از مهمترین نکات هنگام خرید سایت گلاس است زیرا متریال با توجه به محدوده تحمل دما و فشاری تجهیز انتخاب می شود.
- خوردگی: برخی از مایعات اسیدی باعث می شوند سایت گلاس با گذشت زمان کدر شود و شفافیت خود را از دست بدهد. بنابراین در کاربردهایی با این شرایط متریال سایت گلاس از موادی انتخاب می شود که کمتر در معرض تأثیرات خوردگی قرار گیرد.
فروش سایت گلاس
سایت گلاس یا شیشه رویت برای نظارت بصری جریان سیالات طراحی شده است و در کاربردهای صنعتی برای اطمینان از جریان صحیح سیالات و تشخیص هرگونه انسداد یا مشکل در سیستم استفاده می شود.
این تجهیزات اغلب از متریالی مانند استیل، فولاد و چدن برای سازگاری با سیالات فرآیندی مختلف تولید می شوند. همچنین بسیاری از سایت گلاس ها به گونه‌ای طراحی شده‌اند که نیازی به تعمیر و نگهداری ندارند بنابراین هزینه تعمیرات را کاهش می دهد.
تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.
این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع مختلف انواع سایت گلاس استیل، فلنجی، دنده ای و غیره را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت سایت گلاس با کارشناسان فروش ما تماس حاصل فرمایید.
