سایت گلاس استیل

سایت گلاس چیست؟

سایت گلاس یا شیشه رویت یکی از تجهیزات صنعتی است که امکان مشاهده حرکت سیال، میزان کیفیت و رنگ آن، گرفتگی صافی و فیلترها را به اپراتور می دهد. به عنوان مثال هنگامی که اپراتور مایع کف آلود را در سایت گلاس مشاهده کند میتواند از وجود یک مشکل در سیستم مطلع شود.

عملکرد سایت گلاس

سایت گلاس ها برای سیستم های برودتی و سرماساز صنعتی که دارای مایع مبرد هستند مورد استفاده قرار می گیرند. در شیشه رویت برای تشخیص میزان رطوبت، ماده ای خاص در محفظه ی بالای سایت گلاس ها قرار دارد که با تغییر رنگ این ماده شرایط رطوبتی سیستم بلافاصله مشخص می گردد.

سایت گلاس ها در انواع و متریال های مختلف با توجه به نوع سیال مورد نظر در سیستم طراحی و تولید می شوند. به عنوان مثال سایت گلاس های استیل از متریال استیل ساخته می شوند که مقاومت بالایی در برابر خوردگی دارند.

انواع سایت گلاس

سایت گلاس ها با توجه به نوع نمایشگر رویت سیال به دو دسته زیر تقسیم می شوند:

1. Sight glass window: شیشه های سایت گلاس روی مخازن نصب میشود.
2. Sight glass indicator: نمایشگر که بر روی خط سیستم برودتی نصب خواهد شد.

نمایشگر رویت جریان به دو صورت تمام دید (360درجه دور) و دید از درون نمایشگر (یک طرف دید یا دو طرف دید) ساخته می شوند. در کاربردهای خاص برای تشخیص جهت حرکت سیالات خیلی بی رنگ و شفاف در داخل سایت گلاس از نمایشگر مکانیکی اشتفاده می شود.

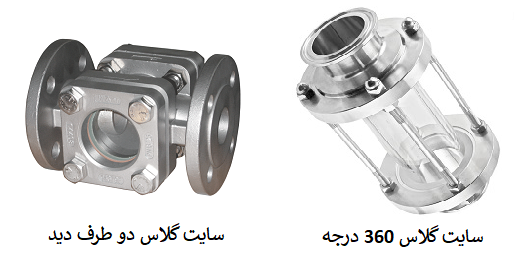

در شکل زیر دو نمونه از انواع سایت گلاس های دو طرف دید و 360 درجه را مشاهده میکنید:



انواع سایت گلاس های مورد استفاده در سیستم برودتی به شرح زیر می باشد:

سایت گلاس روغن

سایت گلاس ها باید حتما در معرض دید اپراتور نصب شوند تا بتوانند به راحتی وضعیت روغن از نظر آلودگی و اسیدی شدن را بررسی نمایند. اگر رنگ روغن کمپرسور قهوه ای روشن و شفاف باشد سالم می باشد اما اگر رنگ روغن تیره باشد حتما باید تعویض شود.

در برخی از کمپرسورها در دو طرف کارتل از سایت گلاس استفاده می شود.

سایت گلاس درخط مایع جهت رویت مایع مبرد

سایت گلاس در خط مایع درست قبل از شیر انبساط و بعد از هر وسیله ی جنبی دیگر خط مایع نصب می شود. درصورتی که مسیر لوله کشی خط  مایع زیاد باشد ممکن است از تعداد بیشتری سایت گلاس استفاده شود. در سیستمی که صحیح کار می کند مبرد به صورت مایع دیده می شود.

اگر مبرد داخل سایت گلاس بصورت حباب دار و کف آلود سفید باشد  نشانه آن است که مایع کمی در حال عبور است. در بیشتر سایت گلاس ها رطوبت داخل سیستم رابا تغییر رنگ نشان می دهد به این صورت که رنگ زرد نشان دهنده وجود رطوبت (Wet) و رنگ سبز عدم رطوبت (Dry) را نشان می دهد.

سایت گلاس استیل

سایت گلاس‌ها در انواع و متریال‌های مختلف با توجه به نوع سیال مورد نظر در سیستم طراحی و تولید می‌شوند. سایت گلاس‌های استیل (STEEL Sight Glasses) به دلیل مقاومت بالایی که در برابر خوردگی دارند، از متداول‌ترین نوع سایت گلاس هستند و در  سیستم‌های مختلف مورد استفاده قرار می‌گیرند.

  مانند:

• سیستم‌های برودتی و سرماساز صنعتی
• خطوط بخار
• سیستم‌های روغن‌کاری
• مخازن و ظروف نگه‌دارنده سیالات

مزایای استفاده از سایت گلاس استیل

1. مشاهده مستقیم جریان سیال
2. بررسی کیفیت و رنگ سیال
3. تشخیص گرفتگی صافی و فیلترها
4. کاهش احتمال نشتی و خرابی سیستم
5. افزایش ایمنی و راندمان کاری

انواع سایت گلاس استیل

• سایت گلاس دید یکطرفه: این نوع سایت گلاس فقط از یک طرف قابل مشاهده است.
• سایت گلاس دید دوطرفه: این نوع سایت گلاس از دو طرف قابل مشاهده است.
• سایت گلاس رفلکتوری: این نوع سایت گلاس از یک آینه برای انعکاس نور و افزایش دید استفاده می‌کند.
• سایت گلاس مغناطیسی: این نوع سایت گلاس با استفاده از آهنربا به لوله یا مخزن متصل می‌شود.

نکاتی در مورد انتخاب و نصب سایت گلاس استیل

• نوع سیال
• فشار و دمای کاری سیستم
• اندازه و نوع اتصال
• مکان نصب

سایت گلاس‌های استیل باید توسط متخصصان مجرب نصب شوند تا از عملکرد صحیح و ایمن آنها اطمینان حاصل شود.

محل قرارگیری سایت گلاس استیل

سایت گلاس ها به منظور نمایش حرکت، میزان کیفیت و سطح سیال در مجرای عبوری آنها قرار می گیرند. سایت گلاس ها باید قبل از شیر انبساط یا بعد از تجهیزات جانبی نصب شوند. در ساختار سایت گلاس یک لنز شیشه ای درون یک رینگ فلزی قرار دارد و از نشت مبرد جلوگیری می کند.

کاربرد و مزایای شیشه رویت استیل

 سایت گلاس ها برای آنالیز وضعیت سیال و تشخیص وضعیت سیستم برودتی مورد استفاده قرار می گیرند. با توجه به اهمیت سایت گلاس ها را در ساخت بسیاری از تجهیزات و دستگاه های جانبی به کار می برند.

• سایت گلاس مخصوص پمپ ها برای بررسی مقدار سیال سرمازا
• استفاده در چیلر تراکمی و جذبی
• نصب در مجرای عبور انواع سیالات و بررسی وضعیت کلی سیالات مبرد
• تشخیص رطوبت در سیستم برودتی
•  تسخیص مشکل در خط مایع مانند گرفتگی فیلترها و …
• سایت گلاس مخصوص مخازن اسید
• سایت گلاس سردخانه و مخصوص شیرالات
• سایت گلاس سیستم تهویه ای دارای مایع خنک ساز
• بررسی مسیر حرکت روغن کمپرسور به کارتل روغن ها
• تشخیص میزان مخلوط شدن ذرات جامد (همانند رزین، پودر های غیر ارگانیک و محصولات غذایی) با مبرد و تعیین مسیر حرکت ذرات
• مشاهده سیال مایع در خطوط بخار سیستم برودتی و خاموش کردن سریع سیستم توسط اپراتور
• اطلاع از باقی مانده کثیفی ها، رسوبات و عوامل مختل کننده در هنگام تمیزسازی تجهیزات سرمازا

معایب سایت گلاس

در سایت گلاس با نمای کامل، شیشه لوله ای که با دو فلنج توسط میله های رزوه دار نگه داشته می شود. این مدل از سایت گلاس ها برای فشارهای بالا مناسب نمی باشند. هرچه لوله شیشه رویت بزرگتر باشد حداکثر فشار کمتری را می تواند تحمل کند. بنابراین برای کاربرد سایت گلاس در فشار و دماهای بالاتر از فلنج متقاطع یا پنجره های دید دایره ای فشار قوی در طرفین استفاده می شود.

شیشه های مسطح فشار بیشتری نسبت به شیشه های لوله ای تحمل می کند و در ضخامت های مختلفی در دسترس است. از طرفی میدانیم ظرفیت تحمل تنش یک سازه مسطح تابعی از مجذور نسبت ضخامت قطعه به قطر آن است،بنابراین کاهش قطر شیشه می تواند جریان فشار بسیار بالا را ایجاد کند. این مدلهای سایت گلاس عموماً به نشانگر جریان چشم گاو معروف هستند.

خرید سایت گلاس

پارامترهای زیادی بر قیمت و خرید سایت گلاس تاثیر گذار هستند. در ادامه برخی از عوامل موثر بر انتخاب درست این محصول اشاره خواهیم کرد:

سایز:  سایز همواره از مهمترین پارامترهای تاثیرگذار روی قیمت تجهیزات میباشد. سایت گلاس نیز از این موضوع مستثنی نمیباشد. طبیعتآ سایت گلاس در سایزهای بزرگ تر دارای قیمت بیشتری میباشد.

نوع اتصال :  اتصال و کانکشن یک سایت گلاس که از نوع رزوه ای باشد یا از نوع فلنجی روی قیمت آن تاثیر گذار میباشد. و برای خرید سایت گلاس نوع اتصال یکی از ویژگی های مهم فنی میباشد که باید آن را در نظر داشت.

وجود نمایشگر در ساختار سایت گلاس : نوع نمایشگر داخل سایت گلاس روی قیمت آن تاثیر گذار خواهد بود. همانطور که بالاتر نیز اشاره کردیم برای سیالات فاقد رنگ و شفاف از یک ایندیکیتور یا نمایشگر داخل سایت گلاس برای نمایش وجود جریان سیال استفاده میشود. نوع نمایشگر موجود در سایت گلاس اعم از فلاپر (Flapper)، سایت گلاس پروانه ای (Impeller) و ساچمه ای (Ball) روی قیمت سایت گلاس تاثیر گذار میباشد.

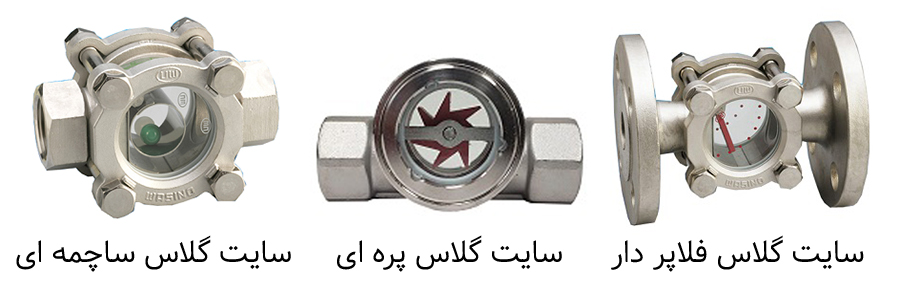

در شکل زیر انواع مختلف سایت گلاس با نمایشگرهای مکانیکی مختلف را مشاهده میکنید:

نمایشگر ها باعث خواهند شد تا اپراتور از وجود یا عدم وجود سیال باخبر بشوند. همچنین با وجود نمایشگرهای مکانیکی شدت جریان سیال نیز قابل مشاهده و اندازه گیری خواهد بود.

کیفیت ماده تشخیص : نوع ماده تشخیص دهنده کیفیت سیال از دیگر پارامترهای تاثیر گذار روی قیمت سایت گلاس میباشد.

برند و کشور تولید کننده :  طبیعتآ برند و کشور تولید کننده این تجهیز مستقیمآ روی قیمت آن تاثیر خواهد داشت.



قیمت سایت گلاس

جدول زیر لیست قیمت سایت گلاس نمونه های متداول بازار میباشد که از برندهای مطرح تولید کننده جمع آوری شده است. جهت استعلام قیمت دقیق و بروز، با کارشناسان تجهیز صنعت تماس بگیرید.

تاریخ بروز رسانی قیمت ها : 13 خرداد 1403

مدل	قیمت(تومان)
سایت گلاس استیل 1/4 1 اینچ خنبره مدل 07 2240	12,340,000
سایت گلاس استیل 1 اینچ خنبره مدل 06 2240	9,971,000
سایت گلاس استیل 2 اینچ خنبره مدل 09 2240	تماس بگیرید
سایت گلاس استیل 1/2 1 اینچ خنبره مدل 08 2240	تماس بگیرید
سایت گلاس استیل 3/4 اینچ خنبره مدل 05 2240	تماس بگیرید
SGI-22s-7/8	1,250,000
SGI-6-1/4	400,000
SGI-10s-3/8	500,000
SGI-10-3/8	500,000
SGI-12s-1/2	550,000
SGI-12-1/2	550,000
SGI-6s-1/4	650,000
SGI-16s-5/8	900,000
SGI-16-5/8	900,000
سایت گلاس استیل آبنوس	4,815,000
سایت گلس روغن نما 1 اینچ	145,000



فروش سایت گلاس استیل

تجهیز صنعت یکی از بهترین تامین کنندگان تجهیزات ابزار دقیق در کشور بوده و نمایندگی فروش انواع “سایت گلاس استیل”  Sight Glasses  دنده ای، سایت گلاس فلنج دار، سایت گلاس فولادی ، چدنی، سایت گلاس استنلس استیل 316 ، SS 316L، از سایز “1/2 تا “6  از برندهای متعبر آمریکایی، اروپایی، کره ایی می باشد.

جهت کسب اطلاعات بیشتر، مشاوره رایگان و استعلام قیمت انواع سایت گلاس ها با کارشناسان ما در تماس باشید.
