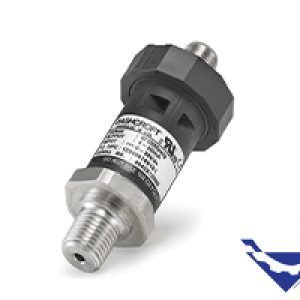

سنسور فشار چیست؟
سنسور فشار یا Pressure Sensor تجهیزی الکترونیکی است که فشار مایع، گاز یا بخار را اندازه گیری کرده و آن را به یک سیگنال الکتریکی تبدیل می کند. این سیگنال می تواند به صورت ولتاژ، جریان، مقاومت، فرکانس یا داده دیجیتال باشد و در سیستم های مانیتورینگ، کنترل، ایمنی، تست و اتوماسیون صنعتی استفاده شود.
سنسورهای فشار بسته به نوع طراحی می توانند فشار گیج، فشار مطلق، فشار تفاضلی یا وکیوم را اندازه گیری کنند. این تجهیزات در صنایع نفت و گاز، پتروشیمی، خودروسازی، هیدرولیک، پنوماتیک، HVAC، تجهیزات پزشکی، ماشین آلات صنعتی، هوافضا، آب و فاضلاب و سیستم های کنترلی کاربرد دارند.
انواع مختلفی از سنسورهای فشار بر اساس اندازه، ظرفیت، روش اندازه گیری، فناوری سنجش و الزامات خروجی تولید می شوند. برای انتخاب سنسور فشار مناسب باید نوع فشار، رنج اندازه گیری، دقت، نوع سیال، دمای کاری، فشار اضافه، تکنولوژی سنجش، خروجی سیگنال، تغذیه، نوع اتصال، متریال قطعات در تماس با سیال، شرایط محیطی و نیاز به استانداردهایی مانند ضدانفجار یا IP بالا بررسی شود. برخی از این تجهیزات بر اساس استانداردهای ضد انفجار Ex d و Ex I برای محیط های خطرناک ساخته می شوند.

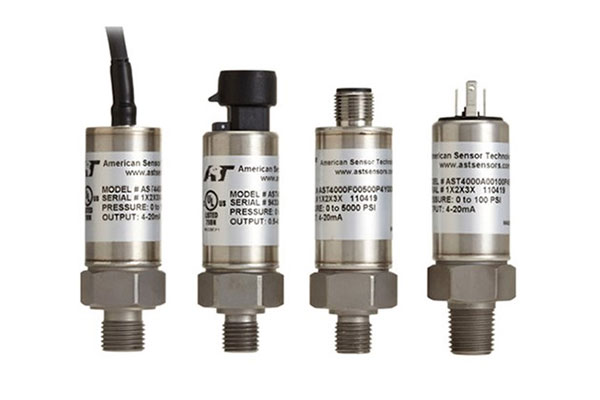

انواع سنسور فشار
سنسور فشار تجهیزی است که فشار مکانیکی ورودی در گازها یا مایعات را به سیگنال خروجی الکتریکی تبدیل می کند. این تجهیز شامل یک عنصر حساس به فشار است که می تواند فشار اعمال شده را اندازه گیری کند و قطعات الکترونیکی برای تبدیل اطلاعات به سیگنال خروجی الکتریکی عمل می کنند.
سنسورهای فشار شناور (Submersible) را میتوان برای اندازه گیری فشار مایعات (تا ۳۰ PSI) با خروجی ولتاژ یا جریان (۴-۲۰ میلی آمپر) در مخازن استفاده کرد. با قرار دادن این سنسورها در پایین یک مخزن، می توانید اطلاعات دقیقی از محتویات مخزن به دست آورید و به کارگران یا سیستم کنترل فرآیند در صورت کاهش سطح مخزن به زیر حد مجاز هشدار دهید.
فشار به عنوان مقدار نیروی اعمال شده توسط یک مایع یا گاز به یک واحد سطح (P=F/A) تعریف می شود و واحدهای فشار رایج پاسکال (Pa)، بار (bar)، N/mm2 یا psi (پوند بر اینچ مربع) است. سنسورهای فشار بر اساس فشار مرجع به سه دسته کلی فشار مطلق (Absolute)، فشار نسبی (Gauge) و فشار تفاضلی (Differential) تقسیم بندی می شوند:
۱.فشار مطلق (Absolute pressure)
سنسور فشار مطلق، فشار را نسبت به خلاء کامل (فشار صفر) اندازه گیری می کنند. در واقع یک طرف سنسور در معرض محیط مورد اندازه گیری قرار می گیرد و طرف دیگر برای ایجاد خلاء آب بندی می شود.
۲.فشار نسبی (Relative pressure)
سنسور فشار نسبی، فشار را نسبت به فشار اتمسفر اندازه گیری می کند. یک طرف به سیال در تماس است و طرف دیگر به اتمسفر ونت می شود. این سنسورها معمولاً در کاربردهایی استفاده میشوند که نقطه مرجع فشار اتمسفر است، مانند فشار سنج تایرها و اکثر تجهیزات اندازهگیری فشار که در کاربردهای روزمره استفاده میشوند.
۳.فشار تفاضلی (Differential pressure)
سنسورهای فشار تفاضلی، اختلاف فشار بین دو نقطه را اندازه گیری می کنند. آنها فشار مطلق یا فشار نسبی را اندازه گیری نمی کنند، بلکه فشار بین دو نقطه مجزا از فرآیند را اندازه گیری می کنند. این سنسورها در کاربردهایی مانند تجهیزات اندازه گیری جریان و سیستم های نظارت فیلتر استفاده می شوند که اختلاف فشار بین دو نقطه باید اندازه گیری شود.
تفاوت بین سنسور، ترانسمتیر و ترانسدیوسر فشار چیست؟
درک تفاوت بین سنسورها، ترانسمیترها و مبدل ها یا ترانسدیوسرها در زمینه ابزار دقیق و اندازه گیری ضروری است. در ادامه به بررسی تفاوت های آنها می پردازیم:
جدول مقایسه سنسور فشار، ترانسدیوسر فشار و ترانسمیتر فشار
| تجهیز | تعریف ساده | خروجی رایج | کاربرد |
|---|---|---|---|
| سنسور فشار | المان یا تجهیزی که فشار را تشخیص داده و به سیگنال اولیه تبدیل میکند | mV، مقاومت، ظرفیت خازنی، سیگنال خام یا دیجیتال | OEM، بردهای الکترونیکی، تجهیزات پزشکی، خودرو، سیستمهای داخلی |
| ترانسدیوسر فشار | سنسور پکیجشده با اتصال مکانیکی و الکتریکی مشخص | ولتاژی مثل ۰-5V یا ۰-10V، گاهی mV/V | ماشینآلات، تست، هیدرولیک، سیستمهای کنترلی |
| ترانسمیتر فشار | تجهیز صنعتی با سیگنال استاندارد و جبرانسازیشده | ۴-20mA، HART، Fieldbus، Modbus | PLC، DCS، اتوماسیون صنعتی، فرآیندهای نفت و گاز |
سنسور فشار معمولاً هسته اندازه گیری فشار است، ترانسدیوسر فشار سیگنال سنسور را به خروجی قابل استفاده تر مانند ولتاژ تبدیل می کند، و ترانسمیتر فشار سیگنال را خطی سازی، جبران سازی و به خروجی صنعتی استاندارد مانند ۴-20mA یا HART تبدیل می کند. در بازار، این اصطلاحات گاهی به جای هم استفاده می شوند؛ بنابراین هنگام خرید باید خروجی، دقت، رنج و کاربرد دقیق تجهیز بررسی شود.
تعریف سنسور فشار
سنسور فشار تجهیزی است که فشار را تشخیص داده و آن را به سیگنال الکتریکی تبدیل می کند. در واقع سنسورهای فشار تغییرات فشار را اندازه گیری و یک سیگنال الکتریکی متناسب با فشار اعمال شده تولید می کنند. خروجی سنسور فشار معمولاً یک سیگنال (تغییر ولتاژ، جریان یا مقاومت) است که مستقیماً با فشار اندازه گیری شده مطابقت دارد.
تعریف ترانسدیوسر فشار
مبدل فشار یا ترانسدیوسر شامل یک جمع کننده نیرو مانند یک دیافراگم انعطاف پذیر و یک المنت انتقال فشار است و از یک سنسور مقاومتی، خازنی یا القایی برای تولید سیگنال الکتریکی استفاده می کند.
مبدل فشار در زمینه اندازه گیری و ابزار دقیق کمیت های فیزیکی مانند فشار را توسط سنسور اندازه گیری و به سیگنال های الکتریکی تبدیل می کنند. به عنوان مثال در یک مبدل، سنسور فشار thin-film یا پیزو-مقاومتی بر روی اتصال فرآیندی نصب شده است. ترانسدیوسر، فشار را به سیگنال خروجی الکترونیکی آنالوگ، معمولاً به صورت میلی ولت بر ولت خروجی تبدیل می کند که این سیگنال ها خطی نبوده و با دما جبرانسازی نمی شوند.
معرفی ترانسمیتر فشار
ترانسمیتر فشار سیگنال الکتریکی را از یک سنسور فشار یا ترانسدیوسر دریافت می کند و یک سیگنال خروجی استاندارد به اتاق کنترل ارسال می کند. این تجهیزات معمولاً در محیطهای صنعتی که نیاز به انتقال دادههای فشار در فواصل طولانیتر یا ادغام آن در سیستمهای کنترل وجود دارد استفاده میشوند.
ترانسمیتر فشار دارای مدار اضافی است که سیگنال یک مبدل را خطی می کند، جبران و تقویت می کند. انواع سیگنال های ترانسمیتر معمولا ولتاژی ( ۰ تا ۵ یا ۰ تا ۱۰ ولت)، جریانی ( ۴ تا ۲۰ میلی آمپر) یا دیجیتال است.
به طور خلاصه، یک سنسور فشار مستقیماً فشار را اندازه گیری می کند و یک سیگنال الکتریکی تولید می کند. سپس ترانسمیتر فشار این سیگنال را برای استفاده بیشتر در سیستم های نظارت یا کنترل، پردازش و ارسال می کند.
انواع تکنولوژی و طرز کار سنسور فشار
سنسورهای فشار علاوه بر نوع فشار مرجع بر اساس تکنولوژی اندازه گیری فشار در انواع مختلفی تولید می شوند. انواع رایج سنسور فشار به شرح زیر است:
سنسور فشار مقاومتی ( piezoresistive Pressure Sensors):
این نوع سنسورهای فشار از اثر پیزومقاومتی در نیمه هادی ها استفاده می کنند. هنگامی که فشار اعمال می شود، مقاومت نیمه هادی به طور متناسب تغییر می کند. این تغییر در مقاومت اندازه گیری شده و به فشار سیال تبدیل می شود.
سنسور فشار خازنی (Capacitive Pressure Sensors):
سنسور خازنی دارای دو خازن با ظرفیت های C1 و C2 و یک دیافراگم است که با اعمال فشار سیال به دیافراگم و انحراف دیافراگم ظرفیت خازنی تغییر می کند. در نهایت فشار سیال از طریق تغییر در ظرفیت خارن تعیین می گردد.
فناوری های رایج از دیافراگم های فلزی، سرامیکی و سیلیکونی استفاده می کنند همچنین ظرفیت خازن را می توان برای ارائه فشار دقیق کالیبره کرد. (آشنایی با دیافراگم سیل)
سنسورهای خازنی که تغییر ظرفیت خازنی را با انحراف یک صفحه تحت فشار اعمال شده نشان میدهند، میتوانند بسیار حساس بوده و در برابر فشارهای بالا مقاومت کنند. اما محدودیت در متریال، الزامات اتصال و آب بندی، می تواند کاربردها را محدود کند. هیسترزیس کم با تکرارپذیری خوبی دارند و نسبت به تغییرات دما حساسیت چندانی ندارند.

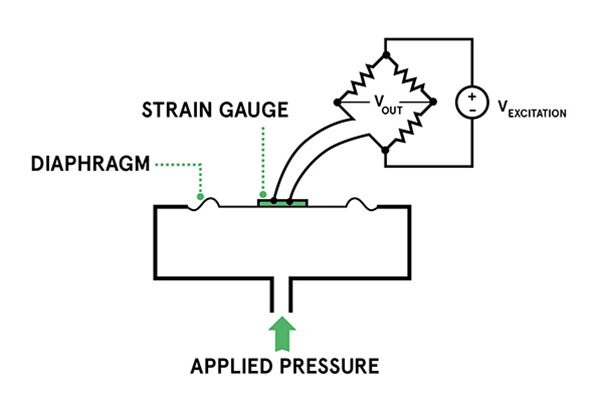

سنسور فشار استرین گیج یا کرنش سنج (Strain Gauge Pressure Sensors):
سنسور کرنش سنج با تغییر مقاومت در موادی مانند سیلیکون فشار سیالات را اندازه گیری می کند. در واقع کرنش سنج به دیافراگمی متصل است که تحت فشار تغییر شکل می دهد و باعث تغییر مقاومت متناسب با فشار اعمال می شود. این نوع سنسور به عنوان پیزومقاومتی یا پیزورسیستیو (Piezo resistive) نیز شناخته می شوند.
سنسور میکروالکترومکانیکی (MEMS):
سنسورهای ممز MEMS (سیستم میکرو الکترومکانیکی) حاوی مکانیزم سنجش فشار پیزو یا خازنی هستند که بر روی سیلیکون با وضوح میکرون ساخته شده است. این سنسورها به دلیل اندازه کوچک و قیمت مقرون به صرفه به طور گسترده ای در تجهیزات الکترونیکی استفاده می شود.
جدول مقایسه انواع تکنولوژی سنسور فشار
| تکنولوژی | اصل عملکرد | مزیت | محدودیت | کاربرد رایج |
|---|---|---|---|---|
| پیزورزیستیو | تغییر مقاومت در اثر تنش مکانیکی | حساسیت خوب، ابعاد کوچک، مناسب MEMS | نیازمند جبرانسازی دما | خودرو، پزشکی، صنعتی، OEM |
| خازنی | تغییر ظرفیت خازنی با جابهجایی دیافراگم | حساسیت بالا، مناسب فشار پایین | حساس به آلودگی و طراحی مکانیکی | فشار پایین، DP، HVAC، سطح |
| استرین گیج | تغییر مقاومت کرنشسنج روی دیافراگم | مقاوم و مناسب فشارهای بالا | نیاز به مدار دقیق و جبرانسازی | هیدرولیک، تست، فشار بالا |
| Thin Film / Thick Film | لایه مقاومتی روی دیافراگم فلزی یا سرامیکی | پایداری و دوام صنعتی | وابسته به متریال و طراحی | ترانسمیترهای صنعتی |
| پیزوالکتریک | تولید بار الکتریکی در اثر فشار دینامیکی | پاسخ سریع، مناسب فشار ضربهای | برای فشار استاتیک طولانی مناسب نیست | تست دینامیکی، احتراق، ارتعاش، ضربه |
| MEMS | ساختار میکروالکترومکانیکی سیلیکونی | کوچک، اقتصادی، مناسب تولید انبوه | محدودیت متریال و دمای فرآیند | خودرو، تجهیزات پزشکی، الکترونیک، HVAC |
کاربردهای سنسور فشار
سنسورهای فشار در کاربردهای مختلف صنعتی که نظارت و کنترل دقیق فشار ضروری است، مورد استفاده قرار می گیرند. صنایع متعددی برای نظارت و کنترل کاربردهای خود به سنسورهای فشار متکی هستند به همین دلیل تقاضا برای تولید افزایش یافته است. برخی از کاربردهای رایج سنسورهای فشار در موارد زیر ذکر می شود:
- اتوماسیون صنعتی: سنسور فشار در اتوماسیون صنعتی برای نظارت و کنترل فشار در سیستم های پنوماتیک و هیدرولیک مورد استفاده قرار می گیرند. آنها کمک می کنند تا اطمینان حاصل شود که فرآیندها در محدوده فشار ایمن کار می کنند و کارایی و بهره وری را بهینه می کنند.
- نفت و گاز: سنسورهای فشار نقش مهمی در صنعت نفت و گاز برای نظارت بر فشار چاه، فشار خط لوله و سطح مخازن دارند. آنها به اطمینان از عملکرد ایمن و کارآمد فرآیندهای حفاری، تولید و حمل و نقل کمک می کنند.
- سیستم های HVAC: سنسورهای فشار در سیستمهای گرمایش و تهویه مطبوع (HVAC) برای نظارت بر سطح فشار هوا کاربرد دارند. آنها به حفظ جریان هوا و تهویه مناسب کمک می کنند و به بهره وری انرژی و کیفیت هوای داخل خانه کمک می کنند.
- خودروسازی: سنسورهای فشار در کاربردهای خودرویی برای نظارت بر فشار تایر (TPMS)، عملکرد موتور و سیستمهای کیسه هوا استفاده میشوند. آنها به ایمنی خودرو، بهره وری سوخت و عملکرد کلی کمک می کنند.
- آب و فاضلاب: سنسورهای فشار در تصفیه خانه های آب و فاضلاب برای نظارت بر فشار در لوله ها، مخازن و سیستم های فیلتراسیون به کار می روند. آنها به بهینه سازی فرآیندها و تضمین مدیریت کارآمد آب کمک می کنند.
مزایای سنسور فشار
استفاده از سنسورهای فشار چندین مزیت کلیدی برای صنایع به همراه دارد. سنسور فشار تجهیزی پرمصرف و رایج است که در بخش های مختلف صنعتی کاربرد دارد. آنها دقت، ایمنی و کارایی را برای فرآیندهای مختلف به ارمغان می آورند و سایر هزینه ها را کاهش دهند. در ادامه برخی از مزایای متداول سنسور فشار بیان می شود:
- دقت بالا: سنسورهای فشار دادههای دقیق و قابل اعتمادی را ارائه می دهند و کنترل دقیق فرآیندهای صنعتی را آسان میکنند.
- ایمنی: در کاربردهایی مانند صنایع نفت و گاز، هوافضا و خودروسازی، سنسورهای فشار با جلوگیری از شرایط فشار بیش از حد و اطمینان از یکپارچگی تجهیزات به ایمنی فرآیند کمک میکنند.
- حساسیت: این سنسورها اغلب دارای حساسیت بالا به تغییرات فشار هستند، که این امر ایدهآل برای کاربردهایی است که نیاز به اندازهگیری فشارهای کوچک یا دقیق دارند.
- زمان پاسخگویی سریع: بسیاری از سنسورهای فشار دارای زمان پاسخ کوتاهی به تغییرات فشار هستند که برای کاربردهایی مانند کنترل فرآیندها و سیستمهای پویای بسیار مفید است.
- استحکام: بسیاری از سنسورهای فشار دارای ساختارهای محکم و مقاومی هستند که امکان کارکرد در شرایط صنعتی سخت را فراهم میسازند.
- کاربردهای گسترده: از کنترل فرآیندها تا کاربردهای پزشکی، سنسورهای فشار در زمینههای مختلفی به کار میروند و به بهبود عملکرد و کارایی کمک میکنند.
جدول راهنمای انتخاب سنسور فشار
| پارامتر انتخاب | توضیح |
|---|---|
| نوع فشار | فشار گیج، فشار مطلق، فشار تفاضلی یا وکیوم باید مشخص شود |
| رنج اندازهگیری | رنج سنسور باید با فشار کاری نرمال و فشار حداکثر سیستم هماهنگ باشد |
| دقت و تکرارپذیری | کاربردهای کنترلی، تست و ایمنی به دقت و پایداری بالاتری نیاز دارند |
| نوع سیال | مایع، گاز، بخار، روغن، آب، هوا، سیال خورنده یا ویسکوز باید بررسی شود |
| دمای کاری | دمای سیال و محیط باید با محدوده مجاز سنسور و الکترونیک سازگار باشد |
| فشار اضافه و Burst Pressure | مقاومت سنسور در برابر اضافهفشار و فشار ترکیدگی اهمیت زیادی دارد |
| خروجی سیگنال | mV/V، ۰-5V، ۰-10V، ۴-20mA، I2C، SPI، CAN یا Modbus بر اساس سیستم انتخاب شود |
| متریال در تماس با سیال | استنلس استیل، سرامیک، سیلیکون، PTFE یا آلیاژ خاص بر اساس سازگاری شیمیایی انتخاب میشود |
| نوع اتصال | رزوهای، فلنجی، فلاش دیافراگم، تیوبی یا اتصال سفارشی باید با فرآیند تطبیق داشته باشد |
| شرایط محیطی | رطوبت، ارتعاش، شوک، گردوغبار، IP، EMC و محیط Ex باید بررسی شود |
| نیاز به کالیبراسیون | در کاربردهای دقیق، گواهی کالیبراسیون و قابلیت تنظیم Zero/Span اهمیت دارد |
انتخاب اشتباه سنسور فشار می تواند باعث خطای اندازه گیری، ناپایداری سیگنال، خرابی زودهنگام، نشتی، آسیب به PLC یا توقف فرآیند شود. بنابراین در کاربردهای صنعتی بهتر است سنسور فشار بر اساس دیتاشیت، شرایط فرآیند و نوع سیستم کنترل انتخاب شود.

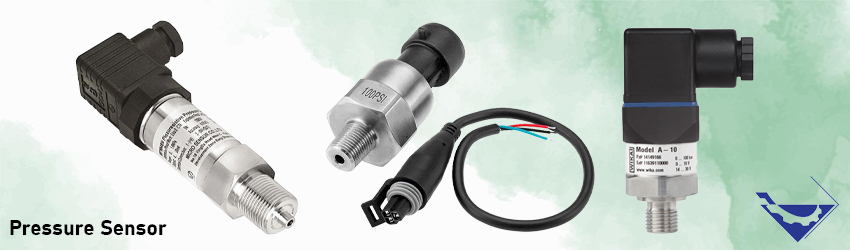

خرید سنسور فشار و پارامترهای مهم
سنسور فشار به عنوان یک جزء حیاتی و ضروری در فرآیندهای صنعتی مختلف است. هنگامی که سنسور فشار به درستی انتخاب شود در طول عمر فرآیند به طور ایمن و با سطوح عملکرد مورد انتظار کار می کند، اما تنها در صورتی که سنسور مناسبی داشته باشید که برای کاربرد شما مناسب باشد. برخی از مهمترین پارامترهای خرید سنسور فشار به شرح زیر است:
عوامل مؤثر بر قیمت سنسور فشار
| عامل | توضیح |
|---|---|
| نوع تکنولوژی | MEMS، پیزورزیستیو، خازنی، استرینگیج، Thin Film یا پیزوالکتریک قیمت متفاوتی دارند |
| رنج فشار | رنجهای خیلی پایین، وکیوم، فشار بالا یا فشارهای خاص معمولاً گرانتر هستند |
| دقت | دقت، خطی بودن، هیسترزیس، تکرارپذیری و Drift روی قیمت اثر دارند |
| خروجی سیگنال | خروجی خام mV ارزانتر از ۴-20mA، دیجیتال یا پروتکلهای صنعتی است |
| متریال | استیل 316L، سرامیک، هستلوی، PTFE یا متریال خاص قیمت را افزایش میدهد |
| نوع اتصال | اتصال فلاش، بهداشتی، فلنجی یا سفارشی معمولاً قیمت بالاتری دارد |
| شرایط محیطی | IP بالا، ضدانفجار، EMC، تحمل ارتعاش و شوک روی قیمت اثر میگذارند |
| برند و اصالت | برندهای معتبر، پارتنامبر قابل ردیابی و گواهی کالیبراسیون ارزش خرید بیشتری دارند |
قیمت سنسور فشار به نوع تکنولوژی، رنج اندازه گیری، دقت، خروجی، متریال، نوع اتصال، کلاس حفاظتی، ضدانفجار بودن، برند، موجودی بازار و گواهی کالیبراسیون بستگی دارد. برای استعلام قیمت دقیق، باید نوع فشار، رنج، سیال، خروجی، اتصال و شرایط نصب مشخص شود.
فروش سنسور فشار
سنسورهای فشار به دلیل توانایی اندازه گیری و نظارت دقیق سطوح فشار در صنایع مختلف شناخته شده اند. انواع مختلفی از سنسورهای فشار پیزورزیستیو، خازنی و استرین گیج از برندهای مختلف تولید می شوند.
شرکت تجهیز صنعت بزرگترین و برترین تامین کننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع انواع سنسور فشار و سنسور دما را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت سنسور فشار با کارشناسان فروش و فنی ما در تماس باشید.
سوالات متداول سنسور فشار
سنسور فشار چیست؟
سنسور فشار تجهیزی است که فشار مایع، گاز یا بخار را اندازه گیری کرده و آن را به سیگنال الکتریکی تبدیل می کند. این سیگنال می تواند به صورت ولتاژ، جریان، مقاومت، ظرفیت خازنی یا داده دیجیتال باشد و در سیستم های کنترل، مانیتورینگ و ایمنی استفاده شود.
تفاوت سنسور فشار و ترانسمیتر فشار چیست؟
سنسور فشار معمولاً فشار را به یک سیگنال اولیه یا خام تبدیل می کند، اما ترانسمیتر فشار این سیگنال را خطی سازی، تقویت، جبران سازی و به خروجی استاندارد صنعتی مانند ۴-20mA یا HART تبدیل می کند. به همین دلیل ترانسمیتر فشار برای اتصال به PLC و DCS کاربرد بیشتری دارد.
سنسور فشار مطلق، گیج و تفاضلی چه تفاوتی دارند؟
سنسور فشار گیج فشار را نسبت به فشار اتمسفر اندازه گیری می کند. سنسور فشار مطلق فشار را نسبت به خلأ کامل می سنجد. سنسور فشار تفاضلی اختلاف فشار بین دو نقطه را اندازه گیری می کند و در فیلتر، فلو، سطح و HVAC کاربرد دارد.
کدام خروجی سنسور فشار برای PLC مناسب تر است؟
برای کاربردهای صنعتی، خروجی ۴-20mA یا خروجی های استاندارد صنعتی مانند ۰-10V، HART، Modbus یا IO-Link معمولاً مناسب تر هستند. خروجی های خام مانند mV/V بیشتر برای کاربردهای OEM، بردهای الکترونیکی یا سیستم هایی استفاده می شوند که مدار تقویت و پردازش جداگانه دارند.
سنسور فشار خازنی بهتر است یا پیزورزیستیو؟
هیچ کدام به صورت مطلق بهتر نیستند. سنسور پیزورزیستیو معمولاً برای کاربردهای عمومی، MEMS و فشارهای متنوع رایج است. سنسور خازنی می تواند در فشارهای پایین حساسیت خوبی داشته باشد. انتخاب نهایی به رنج فشار، دقت، دما، نوع سیال و شرایط نصب بستگی دارد.
هنگام خرید سنسور فشار چه اطلاعاتی باید اعلام شود؟
برای خرید یا استعلام قیمت باید نوع فشار، رنج اندازه گیری، فشار حداکثر، نوع سیال، دمای کاری، خروجی سیگنال، ولتاژ تغذیه، نوع اتصال، متریال قطعات در تماس با سیال، دقت، کلاس حفاظتی و شرایط نصب مشخص شود.
