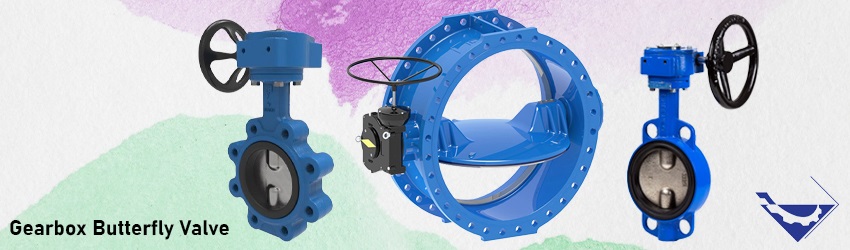

شیر پروانه ای گیربکسی

فهرست مطلب

شیر پروانه ای گیربکسی چیست؟

یکی از ساده‌ترین شیرهایی که کاربرد صنعتی آن در واحدهای نفت و پتروشیمی متداول است شیر پروانه ای گیربکسی میباشد. این شیر دارای عملگرهای متشکل از یک فلکه و یک گیربکس میباشد. شیر پروانه ای معمولآ از سایز های 6 اینچ به بالا به دلیل اینکه نیاز به نیرو و گشتاور های بسیار بالایی برای باز و بسته شدن شیر است، با عملگرهای اهرمی یا بدون گیربکس قابلیت باز و بسته شدن را خواهد داشت.

شیر های پروانه ای یا باترفلای ولو با انواع عملگرهای دستی اهرمی و گیربکسی در صنایع مورد استفاده هستند. برای خرید شیر پروانه ای گیربکسی توجه به سایز شیر، مقدار قدرت گیربکس و سایر پارامترهای فرآیندی باید در نظر گرفته شوند. تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع شیرآلات صنعتی فولادی، چدنی و استیل میباشد.

شرکت میراب نیز یکی از تولیدکنندگان داخلی بسیار مطرح در زمینه انواع شیرآلات صنعتی میباشد. شیر پروانه ای میراب با عملگر گیربکسی برای کاربردهایی که باز و بسته کردن شیر نیازمند گشتاور بالایی میباشد مورد استفاده قرار میگیرد.

در شیر های با سایز های بزرگ تر از 6 اینچ معمولآ از گیربکس استفاده میشود. گیربکس وظیفه افزایش و انتقال چندین برابری نیروی وارد شده از فلکه به شفت شیر جهت چرخش را دارد.

روی گیربکس های این نوع شیرها یک نسبت عددی معمولآ نوشته شده است. نسبت به این عدد میتوان با چرخش فلکه، شیر را 90 درجه تغییر زاویه داد و مسیر را قطع یا وصل کرد . به همین جهت است که شیر پروانه ای را جزء شیرآلات ربع گرد قرار میدهیم.

برای مثال روی گیربکس شیری که نسبت 1:40 درج شده باشد به این معنی میباشد که با 40 دور چرخیدن فلکه و انتقال نیرو به استم، توپی 90 درجه چرخیده و تغییر زاویه میدهد و مسیر جریان سیال باز یا بسته خواهد شد.

این صفحه حول میله‌ای در حدود°90 می‌گردد و بوسیله اهرمی به قسمت حرکت دهنده شیر وصل می‌باشد. این محرک ممکن است دستی یا بوسیله فشار هوا یا برق باشد.

بیشتر بخوانید: لرزه گیر لاستیکی

قیمت شیر پروانه ای گیربکس دار

شیر پروانه ای دیسک استیل گیربکسی Instru Mate PN16 ……. تاریخ بروز رسانی 1400/9/20
به علت نوسان بازار برای اطلاع از قیمت و موجودی تماس حاصل فرمایید

سایز اینچ	سایز میلیمتر	قیمت تومان
2	50	تماس بگیرید
2-1/2	65	تماس بگیرید
3	80	تماس بگیرید
4	100	تماس بگیرید
5	125	تماس بگیرید
6	150	تماس بگیرید
8	200	تماس بگیرید
10	250	تماس بگیرید
12	300	تماس بگیرید

شیر پروانه ای گیربکسی دیسک کروم Dragon PN16 ……. تاریخ بروز رسانی 1400/9/21
به علت نوسان بازار برای اطلاع از قیمت و موجودی تماس حاصل فرمایید

سایز اینچ	سایز میلیمتر	قیمت تومان
2	50	تماس بگیرید
2-1/2	65	تماس بگیرید
3	80	تماس بگیرید
4	100	تماس بگیرید
5	125	تماس بگیرید
6	150	تماس بگیرید
8	200	تماس بگیرید
10	250	تماس بگیرید
12	300	تماس بگیرید

شیر پروانه ای بدون فلنج (ویفری ) گیربکسی میراب ……. تاریخ بروز رسانی 1400/9/21
به علت نوسان بازار برای اطلاع از قیمت و موجودی تماس حاصل فرمایید

سایز	نوع	قیمت
“1	PN10	تماس بگیرید
“2	PN10	تماس بگیرید
“2.1/2	PN10	تماس بگیرید
“3	PN10	تماس بگیرید
“4	PN10	تماس بگیرید
“5	PN10	تماس بگیرید
“6	PN10	تماس بگیرید
“8	PN10	تماس بگیرید
“10	PN10	تماس بگیرید
“12	PN10	تماس بگیرید
“14	PN10	تماس بگیرید
“1	PN16	تماس بگیرید
“2	PN16	تماس بگیرید
“2.1/2	PN16	تماس بگیرید
“3	PN16	تماس بگیرید
“4	PN16	تماس بگیرید
“5	PN16	تماس بگیرید
“6	PN16	تماس بگیرید
“8	PN16	تماس بگیرید
“10	PN16	تماس بگیرید
“12	PN16	تماس بگیرید
“14	PN16	تماس بگیرید

کاربرد شیر گیربکسی

ایستگاه نیروی حرارتی
ایستگاه نیروی هیدرولیکی
صنایع ، بخصوص صنایع نفت، گاز، پتروشیمی و سایر رشته‌های صنعتی
در مورد لوله کشی آب و فاضلاب

مزایا

با توجه به اینکه عملگر های گیربکسی به منظور ایجاد نیرو و گشتاور های بزرگ روی شیر های پروانه ای با سایز های بزرگ نصب میشوند، امکان باز و بسته کردن جریان سیال در شیر های با سایز بالا به راحتی امکان پذیر خواهد بود. در شیر هایی که دارای سایز بزرگ هستند، استفاده از گیربکس باعث کاهش سرعت و افزایش قدرت در انتقال نیرو برای عملکرد هرچه بهتر در شیر خواهد شد.

برخی معایب

شاید بتوان گفت مهمترین ایرادی که در شیر های پروانه ای گیربکسی و بطور کلی در شیرآلات صنعتی وجود دارد سرعت پایین در قطع و وصل جریان سیالات میباشد. گیربکس ها به همان مقدار که نیرو را چندین برابر میکنند و گشتاور های زیادی تولید میکنند، عملکرد شیر را کند و آهسته کرده و از سرعت باز و بسته شدن شیر میکاهند.

بنابراین علاقه مندان عزیز می توانند برای مشاهده قیمت شیر پروانه ای به فروشگاه تجهیز صنعت مراجعه کرده و برای کسب اطلاعات بیشتر با کارشناسان مجرب فروش ما در تماس باشند.
