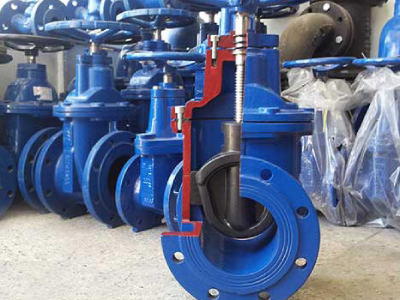

شیر فلکه کشویی چدنی که با نام های شیر کشویی، شیر دروازه‌ای یا Gate Valve نیز شناخته می شود، یکی از پرکاربردترین شیرآلات در صنایع مختلف به ویژه آب و فاضلاب است.
بدنه این شیر معمولاً از چدن داکتیل (چدن نشکن) یا چدن معمولی ساخته می شود. برای افزایش مقاومت در برابر خوردگی و ضربه، روی سطح آن پوشش رنگ کوره‌ای الکترواستاتیک RAL5005 با لایه محافظ ضدزنگ و ضدخش اعمال می گردد.
شیر فلکه کشویی چدنی قابلیت انتقال سیالاتی همچون آب سرد و گرم، فاضلاب، روغن و دیگر سیالات را دارد و تا دمای ۸۰ درجه سانتی گراد عملکرد مطلوبی ارائه می دهد. این شیر مطابق با استاندارد طراحی DIN 3352 – Part 4 ساخته شده و اتصال آن به لوله از طریق فلنج‌های PN10 یا PN16 طبق استاندارد DIN2501 انجام می شود.
شیر کشویی در مدل های ساخته شده از چدن خاکستری معمولی، فشار کاری مجاز PN10 است و برای سیالات تا دمای ۷۰ درجه سانتی گراد مناسب می باشد. اما شیرهای تولیدشده از چدن نشکن GGG40 قادرند فشار کاری PN16 را تحمل کرده و برای سیالات با دمای بالاتر از ۸۰ درجه سانتی گراد مورد استفاده قرار گیرند.
هدف از این مقاله آشنایی با عملکرد، مشخصات فنی، مزایا، معایب ، کاربردها و نکات مهم خرید شیر کشویی چدنی است.
عملکرد شیر فلکه کشویی چدنی
شیر کشویی چدنی یکی از انواع شیرآلات پایپینگ محسوب می شود از جنس چدن که به منظور قطع و وصل جریان سیالات کاربرد دارد. از این مدل شیر برای سرویس های کنترلی و تنظیم جریان نمیتوان از آن استفاده کرد.
در وضعیت باز، دیسک شیر از مسیر جریان خارج شده و عبور سیال مانند داخل لوله بدون افت فشار انجام می شود. اما در وضعیت بسته، دیسک شیر مسیر را کاملاً مسدود کرده و جریان قطع می گردد. در واقع شر کشویی چدنی به دلیل نوع مجرابند و مکانیزم آن نمیتواند برای تنظیم جریان استفاده شود و نیمه باز بودن آن منجر به آسیب دیدن قسمت سیت (آب بندی) و مجرابند (دیسک) خواهد شد.
شیر کشویی چدنی دارای حرکت خطی استم (Sliding Stem) است ولی حرکت عملگر دستی آن به صورت چرخشی Multi Turn می باشد. هنگامی که این شیر کاملا باز است هیچ افت فشاری در خط لوله ایجاد نمی کند و به دلیل آنکه باز و بسته شدن آن به آرامی صورت می گیرد. تلاطم یا ضربه قوچی در سیال، نسبت به سایر شیر های قطع و وصل مانند پلاگ ولو یا شیر پروانه ای ایجاد نخواهد کرد.
جدول سایز شیر فلکه کشویی چدنی
| سایز بر حسب DIN | سایز بر حسب اینچ | فشار کاری (bar) |
|---|---|---|
| ۴۰ | ۱½″ | ۱۰-۱۶ |
| ۵۰ | ۲″ | ۱۰-۱۶ |
| ۶۵ | ۲½″ | ۱۰-۱۶ |
| ۸۰ | ۳″ | ۱۰-۱۶ |
| ۱۰۰ | ۴″ | ۱۰-۱۶ |
| ۱۲۵ | ۵″ | ۱۰-۱۶ |
| ۱۵۰ | ۶″ | ۱۰-۱۶ |
| ۲۰۰ | ۸″ | ۱۰-۱۶ |
| ۲۵۰ | ۱۰″ | ۱۰-۱۶ |
| ۳۰۰ | ۱۲″ | ۱۰-۱۶ |
| ۳۵۰ | ۱۴″ | ۱۰-۱۶ |
| ۴۰۰ | ۱۶″ | ۱۰-۱۶ |
مشخصات فنی شیر فلکه کشویی چدنی
|  |
جدول مزایا و معایب شیر فلکه کشویی چدنی
| مزایای شیر کشویی چدنی | معایب شیر کشویی چدنی |
|---|---|
| قابلیت قطع و وصل کامل جریان بدون افت فشار مقاومت بالا در برابر خوردگی و ضربه به‌دلیل پوشش رنگ کوره‌ای الکترواستاتیک RAL5005 طول عمر زیاد به دلیل استفاده از چدن داکتیل یا نشکن (GGG40) مناسب برای سیالات متنوع مانند آب سرد و گرم، فاضلاب، روغن و دیگر سیالات صنعتی استحکام مکانیکی بالا و تحمل فشار کاری PN10 یا PN16 افت فشار ناچیز در حالت کاملاً باز به‌دلیل مسیر مستقیم جریان قیمت اقتصادی نسبت به شیرآلات فولادی و استیل | عدم مناسب بودن برای کنترل تدریجی دبی کندی در عملکرد محدودیت دمای کاری وزن نسبتاً بالا به دلیل جنس چدنی محدودیت فشار کاری نیاز به بازه تعمیر و نگهداری مشخص به‌ویژه در محیط‌های با رسوب یا ذرات جامد |
کاربردهای شیر فلکه کشویی چدنی
شیر کشویی چدنی با توجه به مزایای فوق در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد. کاربردهای رایج شیر کشویی چدنی عبارتنداز:
- صنایع آب و فاضلاب
- صنایع نفت و گاز و پتروشیمی
- صنایع شیمیایی
- صنایع غذایی
- صنایع کاغذ و سلولز
- صنایع معدنی
- سیستم های توزیع گاز
- سیستم های اطفا حریق
- تاسیسات سرمایشی و تهویه مطبوع HVAC
- خطوط انتقال آب
- نیروگاه ها
- کاربردهای کشاورزی
قیمت شیر فلکه کشویی چدنی
قیمت شیر کشویی چدنی بر اساس برند سازنده، سایز، کلاس فشاری متفاوت خواهد بود. جدول زیر لیست قیمت شیر کشویی چدنی پرفروش بازار می باشد که از تمامی برندهای مطرح تولید کننده جمع آوری شده است. جهت استعلام قیمت دقیق و بروز با کارشناسان تجهیز صنعت تماس بگیرید.
محصول قیمت شیر فلکه کشویی زبانه فلزی چدنی PN10 سایز ۱ ۱.۲ اینچ وگ ایران بی همتا ۶٫۸۶۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN10 سایز ۱۸ اینچ وگ ایران بی همتا ۱۱۵٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱,۱/۲ اینچ برند وگ ایران بی همتا ۴٫۴۶۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱۲ اینچ برند وگ ایران بی همتا ۴۱٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱۶ اینچ برند وگ ایران بی همتا ۶۶٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱۸ اینچ برند وگ ایران بی همتا ۸۴٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱ ۱.۲ اینچ وگ ایران بی همتا ۷٫۱۴۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱۰ اینچ وگ ایران بی همتا ۴۷٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱۲ اینچ وگ ایران بی همتا ۵۸٫۵۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱۴ اینچ وگ ایران بی همتا ۷۷٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱۶ اینچ وگ ایران بی همتا ۹۱٫۲۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۱۸ اینچ وگ ایران بی همتا ۱۲۰٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۲ اینچ برند وگ ایران بی همتا ۴٫۷۲۵٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۲,۱/۲ اینچ برند وگ ایران بی همتا ۵٫۳۶۸٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۲۰ اینچ برند وگ ایران بی همتا از ۹۶٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۲ ۱.۲ اینچ وگ ایران بی همتا ۸٫۵۴۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۲ اینچ وگ ایران بی همتا ۷٫۵۲۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۲۰ اینچ وگ ایران بی همتا ۱۳۰٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۳ اینچ برند وگ ایران بی همتا ۷٫۱۲۸٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۳ اینچ وگ ایران بی همتا ۱۱٫۳۴۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۴ اینچ برند وگ ایران بی همتا ۹٫۴۴۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۴ اینچ وگ ایران بی همتا ۱۵٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۵ اینچ برند وگ ایران بی همتا ۱۰٫۹۷۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۵ اینچ وگ ایران بی همتا ۱۷٫۴۵۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۶ اینچ برند وگ ایران بی همتا ۱۳٫۴۹۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۶ اینچ وگ ایران بی همتا ۲۰٫۷۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۸ اینچ برند وگ ایران بی همتا ۲۰٫۸۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN16 سایز ۸ اینچ وگ ایران بی همتا ۳۰٫۵۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۱۰ اینچ وگ ایران بی همتا ۴۲٫۱۵۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۱۲ اینچ وگ ایران بی همتا ۵۲٫۱۵۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۱۴ اینچ وگ ایران بی همتا ۶۸٫۳۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۱۶ اینچ وگ ایران بی همتا ۸۳٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۲ ۱/۲ اینچ وگ ایران بی همتا ۷٫۹۱۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۲ اینچ وگ ایران بی همتا ۷٫۱۴۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۳ اینچ وگ ایران بی همتا ۱۰٫۱۴۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۴ اینچ وگ ایران بی همتا ۱۲٫۷۴۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۵ اینچ وگ ایران بی همتا ۱۷٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۶ اینچ وگ ایران بی همتا ۱۹٫۶۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه فلزی چدنی PN۱۰ سایز ۸ اینچ وگ ایران بی همتا ۲۷٫۲۷۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۱,۱/۲ اینچ وگ ایران (بی همتا) ۲٫۰۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۱۰ اینچ وگ ایران (بی همتا) ۱۷٫۵۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۱۲ اینچ وگ ایران (بی همتا) ۲۴٫۴۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۲ اینچ وگ ایران (بی همتا) ۲٫۰۳۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۲,۱/۲ اینچ وگ ایران (بی همتا) ۲٫۴۶۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۳ اینچ وگ ایران (بی همتا) ۳٫۱۴۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۴ اینچ وگ ایران بی همتا از ۳٫۵۴۶٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۵ اینچ وگ ایران (بی همتا) ۵٫۷۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN16 سایز ۶ اینچ وگ ایران (بی همتا) ۶٫۷۷۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۱ ۱.۲ اینچ وگ ایران بی همتا ۳٫۴۲۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۱۰ اینچ وگ ایران بی همتا ۲۶٫۸۵۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۱۲ اینچ وگ ایران بی همتا ۳۷٫۵۵۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۲ ۱.۲ اینچ وگ ایران بی همتا ۴٫۲۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۳ اینچ وگ ایران بی همتا ۵٫۳۶۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۴ اینچ وگ ایران بی همتا ۶٫۰۵۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۵ اینچ وگ ایران بی همتا ۹٫۷۵۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۶ اینچ وگ ایران بی همتا ۱۱٫۵۰۰٫۰۰۰ تومان شیر فلکه کشویی زبانه لاستیکی چدنی PN18 سایز ۸ اینچ وگ ایران بی همتا ۱۵٫۶۲۰٫۰۰۰ تومان
تاریخ بروز رسانی قیمت ها : آپدیت آبان ماه ۱۴۰۴
نکات مهم در انتخاب شیر فلکه کشویی چدنی
هنگام خرید و انتخاب شیر فلکه کشویی چدنی به نکات مهم زیر توجه فرمایید:
- برند سازنده: انتخاب برند معتبر ایرانی مانند فاراب، میراب یا وگ ایران برای تضمین کیفیت و خدمات پس از فروش
- سایز شیر: هماهنگی سایز شیر با قطر داخلی خط لوله برای جلوگیری از افت فشار و نصب آسان
- کلاس فشاری: توجه به فشار کاری مجاز PN10 یا PN16 متناسب با شرایط پروژه
- دمای کاری: انتخاب مدلی با تحمل دما مطابق سیال مورد استفاده (چدن خاکستری تا ۷۰°C، چدن نشکن تا ۸۰°C یا بیشتر)
- متریال دیسک/زبانه و نشیمنگاه: استفاده از زبانه فلزی یا لاستیکی
- سایز اتصال: تطابق نوع و سایز فلنج با استانداردهای نصب برای اطمینان از آب بندی صحیح
تعمیر شیر فلکه کشویی چدنی
تعمیرات شیر فلکه کشویی چدنی معمولا برای رفع نشتی، گیر کردن دیسک، رسوب گرفتن نشیمنگاه یا خوردگی بدنه انجام می شود. با توجه به اینکه این شیرها در خطوط آب، بخار و فاضلاب کاربرد دارند، فرسایش داخل بدنه و استم در آنها شایع می باشد. جهت تعمیر شیر فلکه کشویی چدنی مراحل زیر را انجام دهید:
- شناسایی مشکل: مشخص کنید که آیا شیر نشتی، گرفتگی یا عدم باز/بسته شدن دارد یا خیر. لوله های اطراف را برای عوامل اضافی ایجاد کننده مشکل بررسی کنید.
- ایزوله کردن شیر: قبل از اقدام به تعمیر، جریان سیال را به طور کامل قطع و سیستم را از فشار خارج کنید. اطمینان حاصل کنید که اقدامات احتیاطی ایمنی برای جلوگیری از نشتی یا آسیب دیدگی انجام شده است.
- جداسازی و بازرسی قطعات: درپوش شیر را بردارید و دریچه، استم و سیت (نشیمنگاه) را از نظر ساییدگی یا آسیب بررسی کنید. زباله های جمع شده را تمیز کنید و خوردگی را بررسی کنید.
- مونتاژ مجدد (Reassembly): پس از بررسی و تعویض قطعات خراب، تمامی اجزای داخلی را در جای خود قرار دهید و درپوش رو ببندید. پیچ ها رو طبق ترتیب متقارن و با گشتاور مناسب سفت کنید. قبل از نصب در خط، شیر رو چند بار باز و بسته کنید تا از عملکرد صحیح گیت و نشتی صفر مطمئن شوید.
- تست عملکرد: در نهایت درپوش شیر را دوباره نصب کنید و از محکم بودن همه بست ها اطمینان حاصل کنید. چندین بار شیر را باز و بسته کنید تا از عملکرد روان آن اطمینان حاصل شود. تست نشتی در حالت بسته با اعمال فشار اسمی سیال (Hydrostatic Test) و تست نشتی از پکینگ را بررسی کنید.
خرید شیر فلکه کشویی چدنی
تجهیز صنعت با بیش از دو دهه تجربه موفق، از پیشگامان تأمین و واردات تجهیزات صنعتی در حوزه برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات و اتصالات پایپینگ، تجهیزات آزمایشگاهی، آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و دستگاه های تست و اندازه‌گیری پرتابل است.
این شرکت به عنوان مرکز فروش شیر کشویی چدنی و سایر شیرآلات پایپینگ، مجموعه‌ای کامل از محصولات را از معتبرترین برندها مانند میراب، فاراب و وگ ایران عرضه می کند. انواع شیر کشویی چدنی با مشخصات فنی متنوع، کلاس فشاری PN10 و PN16، و سایزهای مختلف در انبار تجهیز صنعت موجود است و با بالاترین کیفیت و قیمت رقابتی به مشتریان ارائه می گردد.
جهت مشاوره تخصصی رایگان، دریافت اطلاعات فنی و استعلام قیمت شیر فلکه کشویی چدنی می‌توانید با کارشناسان فروش تجهیز صنعت تماس بگیرید و بهترین انتخاب را برای پروژه های آب رسانی، فاضلاب و صنعتی خود انجام دهید.
