شیر کنترلی پنوماتیک (Pneumatic Control Valve)

تجهیز صنعت وارد کننده انواع شیر کنترلی پنوماتیک‬‎ از برندهای فیشر fisher ، ماسونیلان masoneilan، سامسون samson دارای موجودی انبار  سایز “1 تا ” 16 از  کلاس 150 تا 1500 در مدل های  باترفلای ولو  ، گلاب ولو  ، بال ولو و …. با متریال کربن استیل و استنلس استیل

قیمت و خرید شیر کنترلی پنوماتیک

کنترل ولو یا شیر کنترلی یکی از تجهیزات بسیار کلیدی و اساسی در سیستم های کنترلی محسوب میشود که با کنترل و تنظیم مقدار جریان عبوری سیالات، قادر به کنترل تمامی پارامترهای فیزیکی سیالات داخل یک فرآیند مانند فشار، دما، جریان و حتی سطح یک مخزن در یک لوپ کنترلی خواهد بود.

برای مثال در یک لوپ بسته کنترلی جهت کنترل سطح مایع داخل یک مخزن، لول ترانسمیتر هنگامیکه سطح سیال داخل مخزن کاهش پیدا میکند یک سیگنال کنترلی به کنترل ولو ارسال میکنند. کنترل ولو با دریافت این سیگنال الکتریکی باز شده و سیال فرآیندی از داخل شیر عبور کرده و وارد مخزن میشود و سطح مایع درون مخزن افزایش پیدا خواهد کرد.

بطور مشابه و در حالت برعکس هنگامیکه سطح سیال داخل مخزن بیش از اندازه افزایش پیدا کند، لول ترانسمیتر یک سیگنال کنترلی به کنترل ولو ارسال خواهد کرد. کنترل ولو نیز متعاقبآ و متناسب با سیگنال دریافتی از کنترلر بسته شده و اجازه عبور فلوی فرآیندی بیشتری را نخواهد داد. بدین ترتیب همانگونه که مشاهده میکنید یک کنترل ولو و یک لول ترانسمیتر در یک حلقه بسته کنترلی به راحتی میتوانند سطح یک مخزن را بصورت اتوماسیون و اتوماتیک کنترل کنند.

عملکرد شیر کنترلی پنوماتیک

شیر کنترلی پنوماتیک با دریافت یک سیگنال نیوماتیکی از جنس فشار هوا، قادر به تنظیم مقدار جریان سیالات فرآیندی بصورت اتوماتیک و بدون دخالت هرگونه نیروی انسانی یا اپراتور خواهد بود.

در این مقاله به معرفی عملکرد و مکانیزم کنترل ولو پنوماتیکی و انواع بدنه در آنها و اکچویتور یا عملگر در کنترل ولوهای نیوماتیکی و همچنین معرفی انواع متریال های مورد استفاده در آنها و استانداردها و الزامات طراحی یک شیر کنترلی خواهیم پرداخت. همچنین در آخر به معرفی برترین تولیدکنندگان کنترل ولو پنوماتیک در جهان خواهیم پرداخت.

شیرآلات صنعتی و پایپینگی عمدتآ در دسته بندی های شیرهای تنظیم جریان و کنترل (Throttling)، شیرهای قطع و وصل جریان (On/Off) و شیرهای یکطرفه (Check Valves) قرار میگیرند. از این بین بعضی از شیرهای قطع و وصل مانند شیر پروانه ای و شیر توپی را میتوان بصورت محدود در کاربردهای کنترلی نیز مورد استفاده قرار داد.

شیر کنترلی پنوماتیک همانطور که از نام آن پیداست نوعی شیر محسوب میشود که میتوان از آن برای تنظیم و کنترل جریان استفاده نمود. به این معنی که میتوان با ارسال یک سیگنال پنوماتیک به شیر، بصورت درصدی آن را باز یا بسته کرد.

به عنوان مثال در یک شیر کنترلی پنوماتیکی میتوان با ارسال سیگنال 15 psi شیر را 100% باز و یا با ارسال سیگنال 9 psi شیر را دقیقآ 50% باز کرد.

انواع شیر کنترلی پنوماتیک بر اساس نوع اکچویتور (عملگر)

شیرآلات کنترلی بر حسب نوع عملگر یا اکچویتور در دسته بندی های مختلفی قرار میگیرند. از این بین اکچویتور های پنوماتیکی، الکتریکی یا برقی و همچنین اکچویتور های هیدرولیکی از متداول ترین انواع عملگرها یا اکچویتور ها در شیرآلات محسوب میشوند و با به کار گیری از این نوع عملگرها میتوان شیرآلات را بصورت اتوماتیک و غیردستی کنترل نمود.

شیر کنترلی پنوماتیک همانطور که از نام آن پیداست دارای یک عملگر پنوماتیکی یا نیوماتیکی میباشد. به این معنی که عملگر آن تنها با دریافت سیگنال هایی از جنس فشار هوای فشرده (پنوماتیکی) یا هوای طبیعی (Natural Gas) قادر به حرکت و باز و بسته کردن ولو خواهد بود.

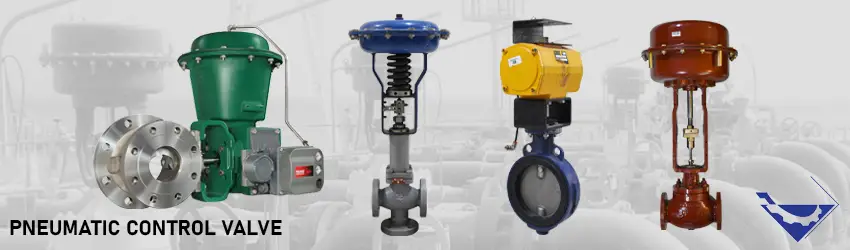

انواع مختلفی از اکچویتور های پنوماتیکی امروزه در صنعت مورد استفاده قرار میگیرند که میتوان به اکچویتورهای پنوماتیکی – دیافراگمی (Pneumatic-Diaphragm)، اکچویتور های پنوماتیکی – پیستونی (Pneumatic-Piston) و اکچویتور های پنوماتیکی – دورانی یا چرخشی (Rack and Pinion) اشاره نمود که در عکس زیر شکل ظاهری هریک از این نوع عملگرها را مشاهده میکنید.

عملگرهای پنوماتیکی فوق از متداول ترین انواع اکچویتور های پنوماتیکی محسوب میشوند و میتوان آنها را با انواع شیر های گلوب، شیر توپی و شیر پروانه ای و سایر شیرآلات صنعتی کوپل نمود و حرکت شیرآلات را بصورت اتوماتیک کنترل کرد.

همانطور که مشاهده میکنید اولین عکس از سمت راست یک کنترل ولو از نوع گلوب را مشاهده میکنید که با یک اکچویتور دیافراگمی کنترل میگردد. در عکس بعدی یک شیر پروانه ای را مشاهده میکنید که با یک اکچویتور پنوماتیکی دورانی کنترل میشود. در عکس سوم یک شیر کنترلی از نوع سه طرفه را مشاهده میکنید که مجددآ یا یک عملگر دیافراگمی کوپل شده است و نهایتآ در آخرین شیر یک بال ولو را مشاهده میکنید که با عملگر پیستونی کوپل شده است. عملگر این شیر با یک مکانیزم خاص، حرکت خطی پیستون را به یک حرکت دورانی تبدیل کرده که قابلیت کنترل شیر توپی را مقدور خواهد کرد.

انواع بدنه در کنترل ولو پنوماتیکی

کنترل ولو ها با انواع بدنه های گلوب (کروی)، توپی (بال ولو) و پروانه ای (باترفلای) امروزه در صنعت مورد استفاده قرار میگیرند. هرچند که در این بین نوع گلوب آن یا کنترل ولو گلوب آن بیشترین کاربرد را دارد اما در بعضی از مدل های بال ولو یا باترفلای ولو نیز میتوان با نصب یک عملگر پنوماتیکی یا حتی یک رگولاتور هوا و پوزیشنر، از آنها در سرویس های کنترلی نیز بهره برد.

انواع جنس بدنه کنترل ولو پنوماتیکی

کنترل ولو های پنوماتیکی در انواع متریال های گوناگون مطابق نوع سیال، شرایط فرآیندی از نظر دما و فشار فرآیند، چگالی و ویسکوزیته سیال طراحی و انتخاب میشوند. انواع چدن و چدن داکتیل (JS 1049)، انواع آلیاژ های فولاد کربنی یا کربن استیل (A216)، انواع استیل ضد زنگ و استنلس استیل (CF8M) و … همگی برای کنترل ولو های پنوماتیکی موجود میباشند.

برای کنترل ولو ها با بدنه گلوب که بیشتر در فرآیند های کنترلی سیالات (Throttling) استفاده میگردد از انواع چدن داکتیل، آلیاژ های فولادی و کربن استیل، انواع استنلس استیل مورد ساخت قرار میگیرند. و همچنین  در صنایع شیمیایی برای سرویس های با دما و فشار های بالا و خاصیت خورندگی از فولادهای سخت کاری شده (Stelitted) و متریال های مطابق با استاندارد های ضد خوردگی NACE مانند مونل، اینکونل یا دیگر متریال های مناسب استفاده میگردد.

همچنین انواع آلیاژهای بدنه مناسب سیالات با خاصیت خوردگی و گازهای ترش H2S مطابق استاندارد های ضدخوردگی (NACE) برای کنترل ولو های پنوماتیکی مورد استفاده قرار میگیرند.

برندهای تولید کننده شیر کنترلی پنوماتیک

تولید کنندگان بی شماری در دنیا انواع کنترل ولو یا شیر کنترلی را تولید میکنند که از این بین فیشر FISHER، سامسون SAMSON، ماسونیلان MASONEILAN، و سایر برندهای مطرح اروپایی و امریکایی از محبوبیت بیشتری در صنایع فرآیندی در دنیا برخوردار هستند.

تجهیز صنعت تامین کننده و وارد کننده انواع شیرآلات صنعتی و پایپینگی، انواع کنترل ولو، بال ولو، باترفلای ولو و انواع شیرهای اطمینان و رگولاتور از بهترین برندهای روز دنیا در سایز های مختلف با انواع اتصالات فلنجی، رزوه ای و ویفری در انواع متریال های گوناگون میباشد.

شما میتوانید جهت مشاوره فنی و کسب اطلاعات بیشتر در خصوص قیمت ها و اطلاعات فنی بیشتر با کارشناسان فنی و فروش ما در تماس باشید.
