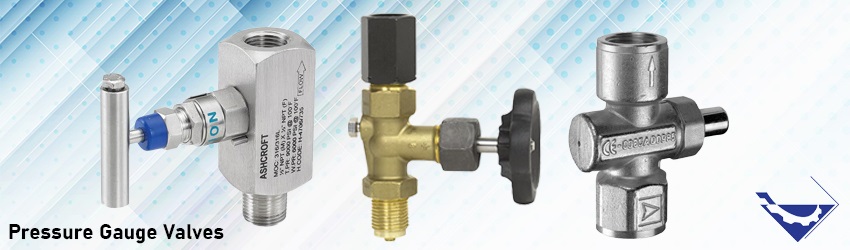

شیر گیج فشار
شیر گیج فشار چیست ؟
از مانومتر فشار جهت بستن گیج استفاده میشود.
در صنایع و آزمایشگاه ها، برای هدف های متفاوت ، همواره این نیاز وجود دارد که از خط اصلی سیال انشعاباتی گرفته شود.
بطور مثال برای نصب تجهیزات اندازه گیری مثل فشار سنج، ترمو متر و… انشعابی از جریان میگیرند تا جریان اصلی مورد اختلال قرار نگیرد.
همچنین این شیر یا گیج ولو و شیر روت یا روت ولو به منظور تخلیه دستی فشار خط به کار می روند.
انواع شیر منیفولد و شیر گیج
1-شیر منیفولد Instrument Manifolds
2-شیر گیج شیر روت Gauge Valve Root
کاربرد شیر گیج فشار
این شیر ، وسیله ای است که وظیفه کنترل فشار را برعهده دارد.
در بسیاری از صنایع اگر فشار عبوری از لوله ها و یا تجهیزات دیگر توسط گیج فشار کنترل نشود، ممکن است باعث بوجود آمدن خسارات جبران ناپذیری شود.
امروز میخواهیم با نوعی شیر کنترل سطح که به شیر گیج فشار معروف است بیشتر اشنا شویم.
براساس تعریف ثبت شده در استاندارد ISA-S75.05 شیر کنترل ( CONTROL VALVE ) ابزاری است که با اعمال نیرویی غیر از نیروی دست عمل میکند.
هم چنین طبقهای از گیج فشار وجود دارد ، که برای اندازهگیری حالت پویای تغییرات سریع، در فشار طراحی شدهاند. مثالی از کاربرد این نوع گیج را میتوان در اندازهگیری فشار احتراق سیلندر موتور و یا گاز توربین مشاهده کرد.
این گیج ها به طور عمده از مواد پیزوالکتریک مانند کوارتز ساخته شدهاند. برای مثال وقتی فشاری به گیج فشار اعمال میشود، گیج یک مدار الکتریکی را قطع یا وصل میکند. این گیج ها به سوئیچ فشار معروف هستند.
کنترل ولو یا شیر کنترل ، به تنظیم میزان جریان سیال در یک سیستم کنترل فرایندی میپردازد ، کنترل ولو شامل یک شیر می باشد که به یک مکانیزم محرکه ، که توانایی تغییر عامل کنترل کننده سیال را دارد وصل است.
این تغییری که شیرهای کنترل هیدرولیکی ایجاد میکنند براساس سیگنالی است که این شیرها از سیستم کنترل دریافت میکند.
شیر، وسیله ای است که درکنترل کردن جریان و فشار سیالات استفاده میشود.کنترل فشار به وسیله گیج فشار در بسیاری از صنایع کشور بسیار مهم است.
خصوصیات شیر گیج
- جنس بدنه شیر
استلس استیل 316
- نوع اتصالات شیر گیج
NPT
- محدوده سایز گیج
1/2 و 3/4 اینچ
- حداکثر فشار کاری
6,000psig
- محدوده دمای کاری
تا 1200˚F
