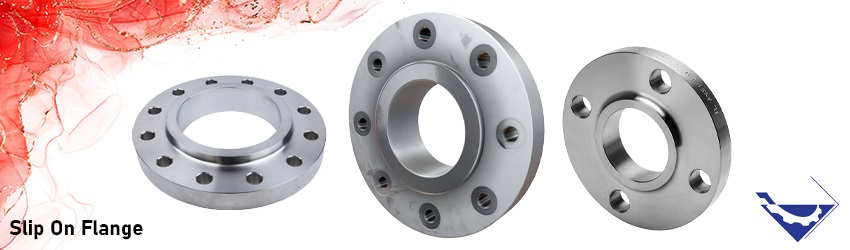

فلنج اسلیپون (Slip On Flange)

تجهیز صنعت به عنوان یکی از بهترین تامین کنندگان تجهیزات ابزار دقیق و پایپینگ در کشور، می تواند برای صنایع در حوزه پایپینگ فلنج های اسلیپون، تخت، کور، عینکی و سایر انواع فلنج ها را با کیفیت بالا و بهترین قیمت به فروش برساند.

همچنین، این فروشگاه قادر است فلنج های ایرانی، اروپایی، ژاپنی و فلنج های رزوه ای در هر سایز و ریتینگی را عرضه کند. این امکان به شما می دهد تا تجهیزات مورد نیاز خود را با اطمینان از کیفیت و قیمت مناسب از این فروشگاه تهیه کنید.

فلنج اسلیپون (Slip On Flange) چیست؟

فلنج اسلیپون یا اسلیپ-ان یکی از رایج‌ترین انواع فلنج‌ها در صنعت و بازار است. این فلنج‌ها قابلیت اتصال به انتهای لوله را دارند و براساس نیاز و کاربرد، به فلنج، لوله، تجهیزات و یا اتصالات دیگر متصل می‌شوند. قطر داخلی فلنج‌های اسلیپون کمی بزرگتر از قطر خارجی لوله است که به آن متصل می‌شوند. در این فلنج‌ها، لوله درون فلنج قرار می‌گیرد و سپس با استفاده از جوش فیلت آن را جوش می‌دهند.

معمولاً به دلیل هزینه اولیه کمتر، فلنج‌های اسلیپون به فلنج‌های گلودار جوشی (Welding Neck Flanges) ترجیح داده می‌شوند و بیشتر استفاده می‌شوند. اما هزینه نصب نهایی آن‌ها به دلیل جوشکاری‌های اضافی کمتر از هزینه فلنج‌های گلودار جوشی نیست.

جوشکاری در فلنج‌های اسلیپون به صورت جوش فیلت در قسمت بیرونی و داخلی انجام می‌شود تا استحکام کافی داشته باشد و از نشت سیال به بیرون جلوگیری شود.

همچنین باید توجه داشت که استحکام فلنج‌های اسلیپون حدود دو سوم فلنج‌های گلودار جوشی است و عمر آن‌ها تحت شرایط خستگی تنها یک سوم فلنج‌های گلودار جوشی است.

فلنج اسلیپون به شکلی نصب می‌شود که انتهای لوله به واسطه ضخامت دیواره لوله حدود 1/8 اینچ با پیشانی فلنج فاصله دارد. بنابراین، می‌توان جوشکاری فیلت را در این فلنج انجام داد بدون اینکه پیشانی فلنج آسیب ببیند. همچنین با توجه به شکل و ساختار این فلنج‌ها، قسمت بیرونی فلنج نیز جوشکاری فیلت می‌شود.

در صنعت، نوع دیگری از فلنج‌های اسلیپون نیز وجود دارد که به آن فلنج اسلیپون کاهنده (Reducer Slip On Flange) می‌گویند. این فلنج‌ها اساساً برای کاهش قطر لوله (در جایی که محدودیت‌های فضا امکان ترکیب فلنج گلودار جوشی و کاهنده را نمی‌دهد) مورد استفاده قرار می‌گیرند.

مشخصات فنی فلنج اسلیپ-ان:

فلنج های اسلیپون در انواع Flat Face و Raised Face در سایز های ½ تا 60 اینچ و کلاس های 150، 300، 600، 900، 1500 و 2500 بر اساس استاندارد ASME-B16.5 و BS3293 تولید و استفاده می شوند. در فلنج اسلیپ-ان، لوله در داخل فلنج قرار می گیرد و مرز بین لوله و فلنج با استفاده از جوشکاری به روش فیلت پر می شود.

این فلنج ها از جنس فولادی معمولی مانند ST37 با استاندارد DIN 86029، فولادی فورج شده با استاندارد ASTM A105 یا ASTM A350 و استنلس استیل فورج شده با استاندارد های ASTM A182 F304/304L ، ASTM A182 F306/316L و ASTM A182 F321 تولید می شوند.

کاربردهای فلنج اسلیپون:

فلنج اسلیپون به طور عمده برای اتصال و اتصالات در صنایع مختلف استفاده می شود. برخی از کاربردهای اصلی آن عبارتند از:

• اتصال پمپ به لوله: فلنج اسلیپون برای اتصال پمپ به لوله استفاده می شود، که به وسیله آن سیستم جریان می تواند به درستی کار کند.
• اتصال لوله به شیرآلات: این فلنج برای اتصال لوله به شیرآلات استفاده می شود، که به وسیله آن می توان جریان آب یا مایعات دیگر را کنترل کرد.
• فلنج NACE برای آب دریا و مواردی که PH بالا می باشد: فلنج NACE برای محیط های خاصی مانند آب دریا و مواردی که PH بالا دارند استفاده می شود تا مقاومت در برابر خوردگی و آسیب های دیگر را داشته باشد.
• اتصال الکتروموتور به گیربکس: فلنج اسلیپون برای اتصال الکتروموتور به گیربکس استفاده می شود تا قدرت موتور به گیربکس منتقل شود.
• استفاده در صنایع غذایی: فلنج استیل اسلیپون در صنایع غذایی برای اتصال لوله ها و تجهیزات مورد استفاده قرار می گیرد. زیرا استیل در صنایع غذایی مقاوم در برابر خوردگی و بهداشتی است.
• خطوط کم فشار و دارای ریسک کم نشتی: فلنج اسلیپون در خطوط کم فشار و کاربردهایی که خطر نشتی کم است استفاده می شود.
• خط انتقال نفت و پتروشیمی: فلنج فولادی اسلیپون در خطوط انتقال نفت، گاز و صنایع پتروشیمی برای اتصال لوله ها استفاده می شود، زیرا فولاد مقاوم در برابر فشار و شرایط سخت است.
• استفاده در خطوط آتش نشانی و اطفاء حریق: فلنج اسلیپون در خطوط آتش نشانی و اطفاء حریق برای اتصال لوله ها و تجهیزات مورد استفاده قرار می گیرد.
• استفاده در خطوط هوای فشرده: فلنج اسلیپون در خطوط هوای فشرده برای اتصال لوله ها و تجهیزات مورد استفاده قرار می گیرد.

عوامل تاثیر گذار در قیمت فلنج اسلیپون:

جنس فلنج:

نوع جنس استفاده شده در تولید فلنج اسلیپون، مانند فولاد کربنی، استنلس استیل و غیره، تاثیر مستقیم بر قیمت دارد. جنس های با کیفیت بالا معمولاً قیمت بالاتری دارند.

• اندازه و کلاس فلنج: اندازه و کلاس فلنج اسلیپون نیز بر قیمت تاثیر می گذارد. فلنج های بزرگتر و با کلاس بالاتر معمولاً قیمت بیشتری دارند.
• استانداردها و مشخصات فنی: استفاده از استانداردها و مشخصات فنی خاص، مانند ASME-B16.5 و BS3293، می تواند قیمت را تحت تاثیر قرار دهد. استفاده از استانداردهای بین المللی و کیفیت بالا معمولاً به قیمت بیشتری منجر می شود.
• فرآیند تولید: فرآیند تولید و هزینه های مربوط به آن نیز تاثیرگذار بر قیمت فلنج اسلیپون است. فناوری و تجهیزات پیشرفته ممکن است قیمت را افزایش دهد.

با توجه به عوامل تاثیر گذار بر قیمت فلنج اسلیپون، تجهیز صنعت می تواند با توجه به نیازها و مشخصات تکنیکی شما، فلنج اسلیپون با قیمت و کیفیت مناسب را ارائه دهد. همچنین، با توجه به تجربه و دانش فنی تجهیز صنعت، می توانید از مشاوره و راهنمایی کارشناسان فنی شرکت برای انتخاب بهترین فلنج اسلیپون برای نیازهای خود استفاده کنید.

مزایای فلنج‌ اسلیپون:

فلنج‌های اسلیپون نسبت به فلنج‌های گلودار جوشی دارای مزایایی هستند. این مزایا عبارتند از:

• قیمت کمتر: فلنج‌های اسلیپون به دلیل ساختار ساده‌تر و فرآیند تولید آسان‌تر، قیمت کمتری نسبت به فلنج‌های گلودار جوشی دارند.
• نصب آسان و کاربردی: نصب فلنج‌های اسلیپون بسیار آسان است. لوله به راحتی درون فلنج قرار می‌گیرد و با جوش فیلت به فلنج متصل می‌شود. این باعث سهولت و سرعت بالاتر در فرآیند نصب می‌شود.
• زمان کمتر برای بررسی دقت برش لوله: فلنج‌های اسلیپون به دلیل ساختار ساده، نیاز کمتری به برش و آماده‌سازی لوله دارند. این باعث کاهش زمان و هزینه‌های مربوط به برش و آماده‌سازی می‌شود.
• وزن کمتر: فلنج های اسلیپون وزن کمتری نسبت به فلنج‌های گلودار جوشی دارند. ساختار ساده و کمیاب قطعات در فلنج‌های اسلیپون باعث کاهش وزن آنها می‌شود. این ویژگی می‌تواند در مواردی که وزن مهم است، مانند نصب در برج‌ها یا سازه‌های بلند، مورد توجه قرار گیرد. وزن کمتر فلنج‌های اسلیپون همچنین می‌تواند هزینه حمل و نقل را کاهش دهد.
• جوشکاری در داخل و خارج فلنج: در فلنج‌های اسلیپون، جوشکاری در داخل و خارج فلنج انجام می‌شود. این باعث می‌شود فلنج‌ها مانع از نشتی سیال به بیرون شوند و ایمنی بیشتری در سیستم فراهم شود.
