فلنج ساکت ولد چیست؟
فلنج ساکت ولد (Socket Weld Flange) که به آن فلنج جوشی ساکت نیز گفته می شود یکی از انواع فلنج ها است که برای اتصال دو لوله با قطر و جنس یکسان یا متفاوت به کار می رود. این قطعه به طور خاص برای جوشکاری به لوله طراحی شده است و به همین دلیل به آن فلنج جوشی ساکت نیز میگویند.
فلنج های جوشی ساکت معمولاً در اندازه لوله های کوچکتر و کاربردهای فشار بالا که در آن اتصال قوی و قابل اطمینان لازم است به کار می روند. این اتصالات اغلب در صنایعی مانند نفت و گاز، پتروشیمی، شیمیایی، برق و صنایع فرآیندی مورد استفاده قرار می گیرند.
این نوع فلنج دارای یک قسمت فرو رفتگی است که لولهها درون آن قرار می گیرند و سپس با جوشکاری به هم متصل می شوند. این قطعه به دلیل وجود فرو رفتگی و جوشکاری مناسب، از نشتی جلوگیری کرده و آببندی مناسبی برای اتصال فراهم می کند.
نحوه اتصال به این صورت است که ابتدا لبه لوله تا عمق مشخصی تراشیده میشود. سپس فلنج ساکت داخل لوله قرار داده می شود به گونه ای که لبه تراشیده شده لوله داخل حفره فلنج قرار بگیرد. در نهایت با استفاده از جوشکاری (مانند جوش TIG یا MIG) به لوله جوش داده می شود.

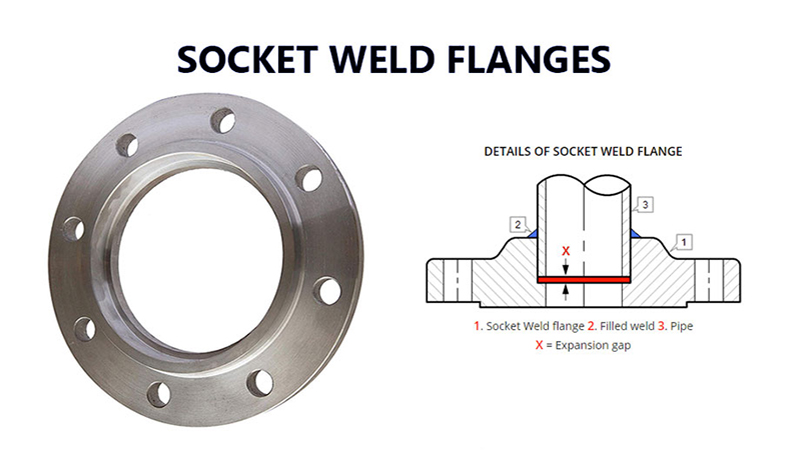

مشخصات فنی فلنج ساکت ولد
فلنج سوکتی یا ساکت ولد در ابعاد کوچک ½ تا 2 اینچ با کلاس های فشاری 150، 300، 600 و 1500 بر اساس استاندارد ابعادی ASME B16.5 تولید می شود. این فلنج ها به صورت فورج فولادی با استفاده از متریال ASTM A105 و استیل ضد زنگ فورج با استفاده از ASTM A182 F304/304L یا ASTM A182 F316/316L ساخته می شوند.
فلنج سوکتی دارای یک پله در داخل آن است که قطر داخلی را به دو قسمت تقسیم میکند. قسمت با قطر کمتر متناظر با قطر داخلی لوله و قسمت بزرگتر اندکی بیشتر از قطر خارجی لوله است لوله در آن قرار می گیرد و تا جایی که پله دارد داخل لوله فرو می رود.
با توجه به شکل داخلی فلنج که لوله در آن قرار می گیرد و عملیات جوش انجام می شود، این قطعه دارای سطح صاف و صیقلی است و موجب عبور بهتر سیال می شود. همچنین برای لوله کشی با فشار بالا و قطر کم استفاده می شوند.
فلنج های جوشی ساکت ولد در اندازهها و ابعاد مختلف برای قطرهای مختلف لوله موجود هستند. ابعاد معمولاً شامل قطر خارجی (OD)، قطر داخلی (ID) و ارتفاع کلی آن است.
Flange Face سطحی از فلنج است که با واشر یا فلنج دیگر متصل می شود. فلنچ های جوشی می توانند انواع مختلفی از فیس ها مانند صفحه برجسته (RF)، صفحه صاف (FF) یا (RTJ) را داشته باشیند. انتخاب فیس تایپ به الزامات آب بندی کاربرد مورد نظر بستگی دارد.

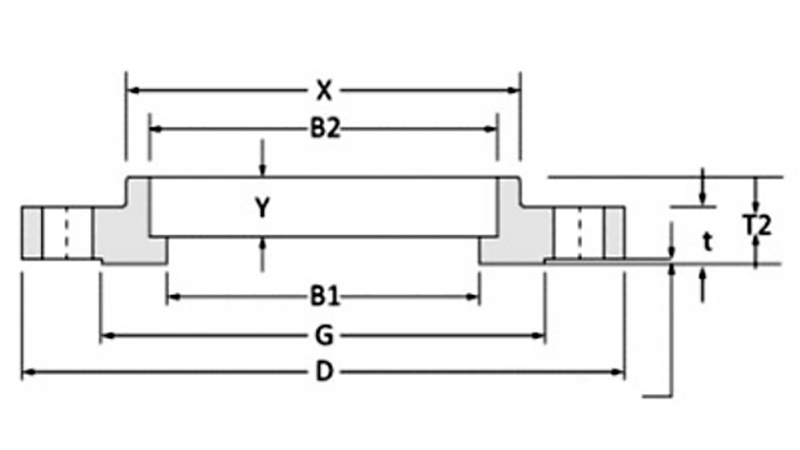

در جدول زیر ابعاد فلنج جوشی سوکتی کلاس 150 بر اساس استاندارد ASME B16.5 ذکر می شود.
جدول مشخصات و ابعاد اندازه فلنج جوشی سوکتی
| سایز | D | X | G | t | B1 | B2 | T2 | Y | قطر سوراخ پیچ ها | سوراخ ها | قطر سوراخ | قطر پیچ ها |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 89 | 30.2 | 35.1 | 11.2 | 15.7 | 22.4 | 15.7 | 9.7 | 60.5 | 4 | 15.7 | ½ |
| ¾ | 99 | 38.1 | 42.9 | 12.7 | 20.8 | 27.7 | 15.7 | 11.2 | 69.9 | 4 | 15.7 | ½ |
| 1 | 108 | 49.3 | 50.8 | 14.2 | 26.7 | 34.5 | 17.5 | 12.7 | 79.2 | 4 | 15.7 | ½ |
| 1¼ | 117 | 58.7 | 63.5 | 15.7 | 35.1 | 43.2 | 20.6 | 14.2 | 88.9 | 4 | 15.7 | ½ |
| 1½ | 127 | 65.0 | 73.2 | 17.5 | 40.9 | 49.5 | 22.4 | 15.7 | 98.6 | 4 | 15.7 | ½ |
| 2 | 152 | 77.7 | 91.9 | 19.1 | 52.6 | 62.0 | 25.4 | 17.5 | 120.7 | 4 | 19.1 | ⅝ |
| 2½ | 178 | 90.4 | 104.6 | 22.4 | 62.7 | 74.7 | 28.4 | 19.1 | 139.7 | 4 | 19.1 | ⅝ |
| 3 | 191 | 108.0 | 127.0 | 23.9 | 78.0 | 90.7 | 30.2 | 20.6 | 152.4 | 4 | 19.1 | ⅝ |
| 3½ | 216 | 122.2 | 139.7 | 23.9 | 90.2 | 103.4 | 31.8 | 22.4 | 177.8 | 8 | 19.1 | ⅝ |
| 4 | 229 | 134.9 | 157.2 | 23.9 | 102.4 | 116.1 | 33.3 | 23.9 | 190.5 | 8 | 19.1 | ⅝ |
| 5 | 254 | 163.6 | 185.7 | 23.9 | 128.3 | 143.8 | 36.6 | 23.9 | 215.9 | 8 | 22.4 | ¾ |
| 6 | 279 | 192.0 | 215.9 | 25.4 | 154.2 | 170.7 | 39.6 | 26.9 | 241.3 | 8 | 22.4 | ¾ |
| 8 | 343 | 246.1 | 269.7 | 28.4 | 202.7 | 221.5 | 44.5 | 31.8 | 298.5 | 8 | 22.4 | ¾ |
| 10 | 406 | 304.8 | 323.9 | 30.2 | 254.5 | 276.4 | 49.3 | 33.3 | 362.0 | 12 | 25.4 | ⅞ |
| 12 | 483 | 365.3 | 381.0 | 31.8 | 304.8 | 327.2 | 55.6 | 39.6 | 431.8 | 12 | 25.4 | ⅞ |
| 14 | 533 | 400.1 | 412.8 | 35.1 | 336.6 | 359.2 | 57.2 | 41.4 | 476.3 | 12 | 28.4 | 1 |
| 16 | 597 | 457.2 | 469.9 | 36.6 | 387.4 | 410.5 | 63.5 | 44.5 | 539.8 | 16 | 28.4 | 1 |
| 18 | 635 | 505.0 | 533.4 | 39.6 | 438.2 | 461.8 | 68.3 | 49.3 | 577.9 | 16 | 31.8 | 1 ⅛ |
| 20 | 699 | 558.8 | 584.2 | 42.9 | 489.0 | 513.1 | 73.2 | 54.1 | 635.0 | 20 | 31.8 | 1 ⅛ |
| 24 | 813 | 663.4 | 692.2 | 47.8 | 590.6 | 616.0 | 82.6 | 63.5 | 749.3 | 20 | 35.1 | 1¼ |
ویژگی های فلنج ساکت
این نوع فلنج جوشی در صنایع مختلف بسیار پرکاربرد است و دارای ویژگیها و کاربردهای متنوعی می باشد. از جمله ویژگیها آن میتوان به موارد زیر اشاره کرد:
- اتصال قوی و دائمی: جوشکاری ذوبی اتصال محکم و درزگیری کاملی ایجاد میکند که میتواند در برابر فشار و دماهای بالا مقاومت کند.
- طراحی فشرده: فلنج های جوشی دارای ساختار فشرده هستند و برای کاربردهایی که فضا محدود است مناسب هستند. طراحی ساده آنها به کاهش اندازه و وزن کلی فلنج کمک می کند.
- جلوگیری از نشتی: به دلیل اتصال جوش داده شده و عدم وجود واشر جداگانه مقاومت نشتی عالی دارند. فرآیند جوشکاری به حذف مسیرهای نشت احتمالی کمک می کند و یکپارچگی کلی اتصال را افزایش می دهد.
- آب بندی مناسب: به دلیل جوشکاری کامل و قسمت فرو رفتگی، از نشتی جلوگیری میکند و آب بندی مناسبی را برای اتصالات فراهم میکند.
- قابلیت جوشکاری: Socket Weld به راحتی جوش داده میشود این ویژگی باعث کاهش هزینه و زمان اجرا خواهد شد.
- محبوبیت در صنعت: به دلیل ویژگیهای مذکور، Socket Weld Flange محبوبیت بالایی در صنعت تاسیسات و لوله کشی دارد و یکی از پراستفادهترین فلنجها به شمار میرود.
- قابلیت های فشار بالا: این فلنچ ها برای مدیریت سیستم های فشار بالا طراحی شده اند. جوش آن به لوله یک اتصال قوی ایجاد می کند و می تواند فشارهای بالا را بدون کاهش عملکرد تحمل کند.
- کاربرد گسترده: این تجهیز در طیف گسترده ای از اندازه ها، درجه بندی فشار و متریال موجود هستند. این ویژگی امکان سازگاری با قطرهای مختلف لوله، فشار مورد نیاز و انواع سیال را فراهم می کند.
انواع فلنج ساکت ولد
فلنج ساکت در انواع مختلفی از نظر جنس، ضخامت، فشار و ابعاد در بازار موجود است. رایج ترین متریال برای آن عبارتند از:
- استنلس استیل: برای کاربردهایی که نیاز به مقاومت در برابر خوردگی بالا دارند مانند صنایع شیمیایی و صنایع غذایی
- فولاد کربنی: برای کاربردهای عمومی مانند سیستمهای لوله کشی ساختمانها
- چدنی: برای کاربردهایی که نیاز به هزینه کم دارند مانند سیستمهای فاضلاب
علاوه بر انواع متریال که ذکر شد انواع فیس فلنج ساکت ولد به شرح زیر است:
- فیس صاف (Socket Weld Flat Face – FF): بر خلاف فلنج صورت برجسته، فلنج جوشی سوکتی با فیس صاف دارای سطح صاف و بدون هیچ گونه برآمدگی است. برای ایجاد آب بندی بین دو قطعه، به یک واشر تمام وجه نیاز دارد.
- فیس برآمده (Socket Weld Raised Face – RF): در این نوع، سطح صفحه برآمده است که اتصال به لوله با جوش انجام میشود. صفحه برآمده آن باعث ایجاد یک فضای خالی بین هردو قطعه لوله میشود که به عنوان یک حفره برای جا به جایی (gasket) استفاده میشود.
- از نوع رینگ جوینت (Socket Weld Ring Type Joint – RTJ): دارای یک حلقه است که به وسیله جوش به هم متصل میشود. حلقه، باعث ایجاد یک سطح مهرهدار بین فلنج و لوله میشود که در اتصالات با فشار بالا و برخی موارد خاص مورد استفاده قرار میگیرد.
مزایای فلنج ساکت ولد
فلنج ساکت ولد یا جوشی سوکتی نسبت به سایر هم نوعان موجود دارای مزایای متعددی به شرح زیر است:
- آببندی بالا: فلنج ساکتی به دلیل جوشکاری کامل و وجود قسمت فرو رفتگی، امکان استفاده در محیطهایی با احتمال نشتی بالا را فراهم میکند. این باعث ایجاد آببندی قوی و قابل اطمینان بین قطعات لولهکشی میشود.
- بدون زائده درون خط لوله: یکی از مزایای اصلی، عدم وجود هیچگونه زائدهای درون خط لوله است. زیرا جوش از بخش بیرونی آن اعمال میشود و هیچ بخشی از جوش به داخل خط لوله نفوذ نمیکند. این ویژگی باعث کاهش خطر نشتی و ایجاد تراکم بیشتر در سیستم میشود.
- استحکام و پایداری بالا: به دلیل جوشکاری کامل و طراحی مناسب، استحکام و پایداری بالایی دارد. این فلنج قابلیت تحمل فشارها و انتقال بارهای سنگین را داراست.
- اتصال قوی و دائمی: با استفاده از جوشکاری ذوبی به لوله متصل میشوند که اتصالی قوی و دائمی ایجاد میکند. این نوع اتصال میتواند در برابر فشار و دماهای بالا مقاومت کند.
- مقاوم در برابر نشتی: فلنجهای ساکت ولد به دلیل درزگیری کامل، در برابر نشتی بسیار مقاوم هستند.
معایب فلنج ساکت ولد
- نیاز به جوشکاری: برای نصب آنها به جوشکاری نیاز است که به تخصص و تجهیزات خاصی نیاز دارد.
- غیرقابل برگشت: پس از جوشکاری فلنج به لوله، جدا کردن آن بدون بریدن جوش غیرممکن است.
- قیمت بیشتر: به طور کلی از سایر انواع اتصالات لوله مانند اتصالات رزوهای یا کلمپی گرانتر هستند.
- زمان نصب بیشتر: نصب آنها به طور کلی زمان بیشتری نسبت به سایر انواع اتصالات لوله مانند اتصالات رزوهای یا کلمپی میبرد.
کاربردهای فلنج ساکت
فلنج های جوشی در صنایع مختلف و سیستم های لوله کشی که در آن اتصال قوی و مقاوم در برابر نشتی لازم است کاربرد دارند.
فلنج های ساکت ولد در صنایع مختلف فرآیندی از جمله صنایع غذایی و آشامیدنی و تصفیه فاضلاب مورد استفاده قرار می گیرند. این تجهیز اتصال قابل اعتمادی را برای کاربردهای انتقال سیال فراهم می کنند. برخی از کاربردهای رایج فلنج های جوشی عبارتند از:
- صنایع نفت و گاز: از این تجهیزات به طور گسترده در صنایع نفت و گاز برای اتصال لولههای انتقال دهنده نفت، گاز طبیعی و محصولات پالایشگاهی استفاده می شوند.
- صنایع شیمیایی: فلنجهای ساکت ولد در صنایع شیمیایی برای اتصال لولههای انتقال دهنده مواد شیمیایی، حلالها و سایر مایعات خورنده به کار می روند.
- نیروگاهها: در نیروگاه ها برای اتصال لولههای آب، بخار و سایر سیالات استفاده می شوند.
- ساختمانها: در سیستمهای لوله کشی ساختمانها برای اتصال لولههای آب، فاضلاب و تهویه مطبوع استفاده می شوند.
- صنایع غذایی و آشامیدنی: در صنایع غذایی و آشامیدنی برای اتصال لولههای انتقال دهنده مواد غذایی، نوشیدنیها و سایر مایعات مورد استفاده قرار می گیرند.

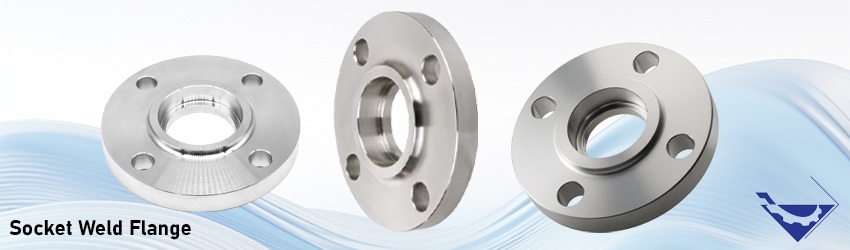

قیمت و خرید فلنج ساکت ولد
هنگام خرید فلنج ساکت ولد، باید با توجه به نیازهای خاص و پارامترهای مورد نیاز، قطعه مناسب را انتخاب نمایید تا هزینه و زمان اجرا کاهش یابد و عمر مفید خطوط لوله افزایش یابد.
انتخاب تجهیز مناسب برای یک کاربرد خاص به عوامل مختلفی از جمله فشار، دما، نوع سیال و متریال لوله بستگی دارد. توجه داشته باشید که باید با یک متخصص مشورت کنید تا اطمینان حاصل کنید که از فلنج صحیح برای نیازهای خود استفاده می کنید.
