فلنج گلودار جوشی

Weld Neck Flange

فلنج گلودار جوشی چیست؟

فلنج گلودار یا Weld Neck Flange یک نوع فلنج است که دارای یک گردن مخروطی (Tapered Hub) است و قطر انتهای گردن آن با قطر لوله متصل شده یکسان است. این ویژگی باعث می‌شود که فلنج گلودار را به راحتی از سایر انواع فلنج‌ها تشخیص داد.

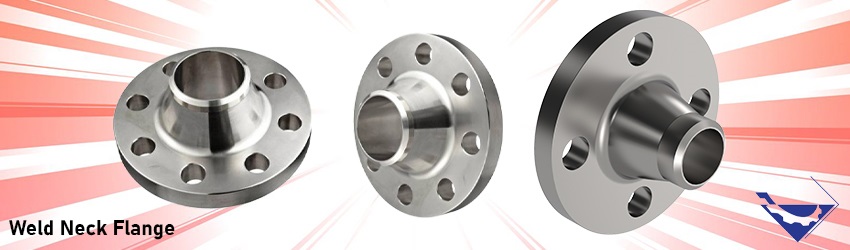

قیمت و خرید فلنج گلودار

 تامین تجهیزات صنایع نفت ،گاز پتروشیمی واردات انواع فلج گلودار استیل فولادی

انواع فلنج گلودار

به دو نوع معمولی و گردن بلند تقسیم می‌شوند. فلنج گلودار معمولی دارای یک گردن استاندارد است، در حالی که فلنج گلودار گردن بلند دارای یک گردن بلندتر است. انتخاب بین این دو نوع فلنج بستگی به نیاز و شرایط خاص شما دارد.

همانند سایر فلنج‌ها، Weld Neck Flange نیز برای اتصال لوله‌ها، شیرآلات و تغییر قطر لوله‌ها استفاده می‌شود. یکی از مزیت‌های بزرگ این فلنج‌ها، قابلیت آسانی در باز و بسته شدن آنهاست و نیازی به برش لوله ندارند. این ویژگی باعث می‌شود که تمیزکاری، بازرسی و تعمیر خطوط پایپینگ به راحتی انجام شود.

فلنج‌ها با استفاده از پیچ (یا اِستاد بولت stud bolt) و مهره به وسیله سوراخ‌های موجود در اطراف آنها به یکدیگر متصل می‌شوند. برای آب‌بندی و جلوگیری از نشتی در فلنج‌ها، از گسکت یا آب‌بند استفاده می‌شود. گسکت می‌تواند از جنس‌های الاستومریک، فیبر، متریال نرم یا غیرفلزی، و متریال فلزی باشد.

تجهیز صنعت نمایندگی فروش فلنج گلو دار ،  فلنج های گلودار استنلس استیل، فلنج  کربن استیل، فلنج گلودار فولادی، استیل، فلنج فورج گلودار، چدنی، جوشی، دنده ای، رزوه ای، کلاس 150-300-600-900-1500- PN10-PN16 PN40-PN80 از سایز1 اینچ تا 120 اینچ ایرانی، اروپایی, ژاپنی, کره ای, چینی. این شرکت توسط کارشناسان فنی خود اطلاعات دقیقتری را جهت خرید و قیمت فلنج گلودار ارائه می دهد.

استاندارد و کلاس فلنج گلودار

فلنج‌های گلودار بر اساس استانداردها و کلاس‌های مختلفی تقسیم می‌شوند. یکی از استانداردهای معتبر برای ابعاد فلنج‌ها استاندارد ASME/ANSI B16.5 است. این استاندارد مشخصات و ابعاد مختلفی از فلنج‌ها را شامل می‌شود، از جمله ابعاد بخش‌های مختلف فلنج، موقعیت سوراخ‌های فلنج و غیره. بر اساس این استاندارد، فلنج‌ها به کلاس‌های 150، 300، 400، 600، 900، 1500 و 2500 تقسیم می‌شوند.

استاندارد دیگری که بسیار مهم است، استاندارد ASTM است. این استاندارد جنس و مواد سازنده فلنج‌ها را مشخص می‌کند. در ساخت فلنج‌های گلودار، دو آلیاژ کربن استیل (Carbon Steel) و استنلس استیل (Stainless Steel) به طور گسترده استفاده می‌شوند.

همچنین، در صورت نیاز به وزن کمتر و استحکام بالاتر، فلنج‌ها از تیتانیوم و آلومینیوم نیز ساخته می‌شوند. استاندارد ASTM A105 در دماهای کم و بالا قابل استفاده است، در حالی که در شرایطی که نیاز به تحمل فشار بیشتری وجود دارد، استاندارد ASTM A266 مورد استفاده قرار می‌گیرد.

طبق استاندارد، بر روی فلنج‌ها باید اطلاعاتی مانند نام تولیدکننده، سایز فلنج (قطر خارجی لوله)، کلاس فلنج، نوع پیشانی فلنج، استانداردها و مواد سازنده، و شماره Heat Number برجسته شده باشد.

مشخصات فنی فلنج گردن دار جوشی

شکل و قطر گلوی فلنج: گلوی فلنج به شکل مخروطی است و قطر آن در قسمت انتهایی با قطر لوله برابر است. لبه انتهایی گلوی فلنج به علت نوع اتصال لب به لب (BW)، پخ می‌باشد.

توزیع نیرو: فلنج‌های گردن دار جوشی به دلیل طراحی مخروطی شکل در محل اتصال، توزیع تدریجی نیروهای فشاری را در امتداد خط انتقال از لوله به قاعده فلنج فراهم می‌کنند.

قابلیت تحمل فشار، دما و تنش: فلنج‌های جوشی گلودار قادر به تحمل فشار، دما و تنش‌های بالا هستند، بنابراین قابل استفاده در خطوط با فشار بالا یا پایین می‌باشند.

نوع و کلاس فلنج: فلنج‌های جوشی گلودار در انواع (RF (Raised Face)، FF (Flat Face و (RTJ (Ring Type Joint تولید می‌شوند. همچنین، بر اساس استاندارد ASME-B16.5، در کلاس‌های 150، 300، 600، 900، 1500 و 2500 قابل تهیه هستند.

ابعاد و سایز: فلنج‌های جوشی گلودار در اندازه‌های ½ تا 24 اینچ بر اساس استاندارد ASME-B16.5 و در سایز‌های 26 اینچ و بالاتر بر اساس استاندارد ASME-B16.47 تولید می‌شوند.

دو نوع سری A و سری B: فلنج‌ها در استاندارد ASME-B16.47 به دو نوع سری A و سری B تقسیم می‌شوند. این دو سری در ضخامت و مقاومت متفاوت هستند، به طوری که فلنج‌های سری A دارای ضخامت و مقاومت بالاتری هستند، در حالی که فلنج‌های سری B با استاندارد معادل API 605، وزن، ضخامت و مقاومت کمتری دارند.

مشخصات فنی فلنج جوشی گلودار

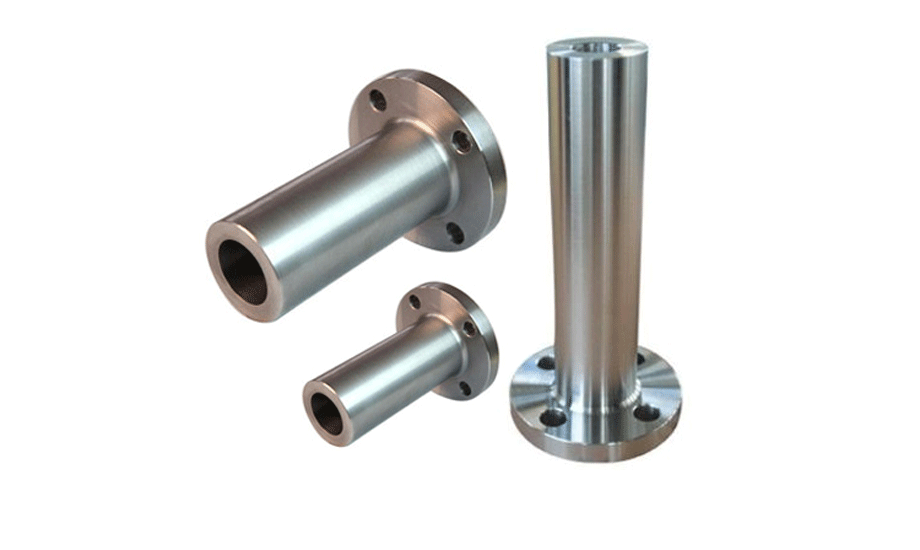

فلنج گلو بلند جوشی

فلنج گلو بلند جوشی یا همان فلنج نازل (با علامت LWN) یکی از انواع فلنج‌های گلودار است که بر اساس استاندارد ASME B16.5 به صورت یک تکه تولید می‌شود. این فلنج‌ها دارای گردن بلندی هستند و به علت شکل خاص خود نیازمند انتخاب مناسب بر اساس کاربری آن با در نظر گرفتن فشار و دما می‌باشند. قطر داخلی این فلنج‌ها در طول گلویی آن یکسان است و برابر با قطر لوله است. استفاده از استاندارد ASME B16.5 برای تولید این فلنج‌ها توصیه می‌شود.

فلنج گلو بلند جوشی

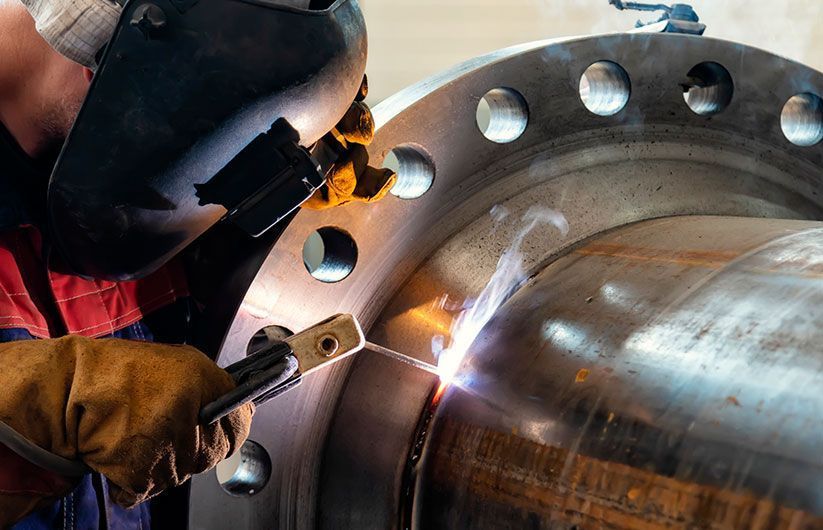

کاربرد فلنج گلودار جوشی

  • اتصال پمپ به لوله: فلنج‌های گردن دار جوشی برای اتصال پمپ به لوله‌ها استفاده می‌شوند. این اتصالات از طریق فلنج‌های گردن دار جوشی به صورت محکم و قابل اعتماد برقرار می‌شوند.
  • اتصال الکتروموتور به گیربکس: در برخی سیستم‌ها، فلنج‌های گردن دار جوشی برای اتصال الکتروموتور به گیربکس استفاده می‌شوند. این اتصالات با استفاده از فلنج‌های گردن دار جوشی، انتقال قدرت و چرخش بین الکتروموتور و گیربکس را فراهم می‌کنند.
  • اتصال لوله به شیرآلات: فلنج‌های گردن دار جوشی برای اتصال لوله‌ها به شیرآلات استفاده می‌شوند. این اتصالات برای ایجاد اتصال محکم و قابل اعتماد بین لوله و شیرآلات مورد استفاده قرار می‌گیرند.
  • اتصال لوله رزوه‌ای به شیرآلات: فلنج‌های گردن دار جوشی برای اتصال لوله‌های رزوه‌ای به شیرآلات استفاده می‌شوند. این نوع اتصالات در مواردی که نیاز به اتصال و قطع اتصال مکرر بین لوله و شیرآلات وجود دارد، بکار می‌روند.
  • فلنج NACE: فلنج‌های NACE برای کاربردهای خاصی مانند آب دریا و محیط‌هایی با سطح PH بالا طراحی شده‌اند. این فلنج‌ها در شرایطی که تماس با محیط‌های خاص و شرایط سخت و آلوده قرار دارند، استفاده می‌شوند.
  • فلنج‌ استنلس استیل: فلنج‌های استنلس استیل در صنایع غذایی به علت خواص مقاومتی بالا و قابلیت بهداشتی مناسب، استفاده می‌شوند. این فلنج‌ها برای اتصالاتی که در تماس با مواد غذایی قرار دارند، مناسب هستند.
  • فلنج‌ فولادی: فلنج‌های فولادی در خطوط انتقال نفت و پتروشیمی استفاده می‌شوند. این فلنج‌ها برای تحمل فشار و شرایط سخت صنعت نفت و پتروشیمی طراحی شده‌اند و کاربردهای گسترده‌ای در این صنایع دارند.

قیمت فلنج گلودار و عوامل تاثیر گذار

قیمت فلنج گلودار جوشی تحت تأثیر عوامل متعددی قرار می‌گیرد. برخی از عوامل کلیدی که می‌توانند بر قیمت فلنج گلودار جوشی تأثیر گذار باشند عبارتند از:

  • جنس مواد: نوع و کیفیت مواد استفاده شده در ساخت فلنج گلودار جوشی می‌تواند تأثیر قابل توجهی بر قیمت داشته باشد. به عنوان مثال، استفاده از فولاد کربنی معمولاً ارزانتر است نسبت به فلزات ضدزنگ مثل استنلس استیل. همچنین، اگر مواد با کیفیت بالا و استانداردهای سخت‌گیرانه استفاده شوند، هزینه تولید و در نتیجه قیمت فلنج گلودار جوشی افزایش می‌یابد.
  • ابعاد و اندازه: اندازه و ابعاد فلنج گلودار جوشی نیز می‌تواند بر قیمت آن تأثیرگذار باشد. فلنج‌های بزرگتر و با ابعاد ویژه ممکن است هزینه بیشتری در تولید داشته باشند و بنابراین قیمت بالاتری داشته باشند.
  • استانداردها و مشخصات فنی: رعایت استانداردها و مشخصات فنی می‌تواند از جمله عوامل تأثیرگذار بر قیمت فلنج گلودار جوشی باشد. استانداردهای صنعتی مشخصی وجود دارند که بر کیفیت و عملکرد فلنج‌ها تأثیر می‌گذارند. فلنج‌هایی که به استانداردهای سخت‌گیرانه تری تطابق داشته باشند، معمولاً هزینه بیشتری دارند.

به منظور انتخاب درست و بهترین تامین کننده برای فلنج گلودار جوشی، شرکت تجهیز صنعت به عنوان یک تامین کننده تجهیزات ابزار دقیق، می‌تواند اطلاعات دقیق‌تری درباره عوامل تأثیرگذار بر قیمت فلنج گلودار جوشی ارائه کند. در نتیجه، با مشاوره و همکاری با شرکت تجهیز صنعت، می‌توانید بهترین تصمیم را در خرید فلنج‌های گلودار جوشی بگیرید.

مزیت های فلنج گلودار

  • مقاومت بالا در برابر تنش‌ها: وجود گردن مخروطی در فلنج گلودار باعث می‌شود که تنش‌ها، بارهای فشاری و برشی روی این قسمت تأثیر کمتری داشته باشند. گردن فلنج از محل جوشکاری دور بوده و تنش‌ها و حرارت‌های ناشی از جوشکاری بر روی فلنج تأثیر کمتری دارند. این ویژگی باعث می‌شود فلنج گلودار مقاومت بالایی در برابر تنش‌ها و فشارهای صنعتی داشته باشد.
  • آب‌بندی مناسب: فلنج گلودار با استفاده از گسکت (Gasket) و واشر، آب‌بندی مناسبی را فراهم می‌کند. حتی در برابر نفوذ هوا و سیالات، فلنج گلودار قابلیت آب‌بندی مناسبی را دارد. این ویژگی از آنجا که گردن فلنج به لوله جوش داده می‌شود، بهبود یافته است.
  • تست رادیوگرافی آسان: قطر گردن فلنج گلودار و لوله با هم برابر هستند که امکان انجام تست رادیوگرافی را آسان می‌کند. با استفاده از تست رادیوگرافی، می‌توان بازرسی غیرمخرب روی اتصال فلنج و لوله را انجام داد و اطمینان حاصل کرد که اتصال مشکلی ندارد.
  • کاربردهای گسترده: به دلیل مقاومت بالا در برابر تنش‌ها و آب‌بندی مناسب، Weld Neck Flange در بسیاری از صنایع و کاربردهای مختلف استفاده می‌شود. از جمله کاربردهای فلنج گلودار می‌توان به تهویه مطبوع، سیستم‌های دمایی زیر صفر و انتقال سیالات پرخطر یا قابل اشتعال اشاره کرد.

تجهیز صنعت بهترین ارائه دهنده‌ی تجهیزات ابزار دقیق در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق انواع فلنج ها را با بهترین قیمت و کیفیت به فروش می رساند. جهت خرید و کسب اطلاعات بیشتر با کارشناسان فنی و فروش ما در تماس باشند.
