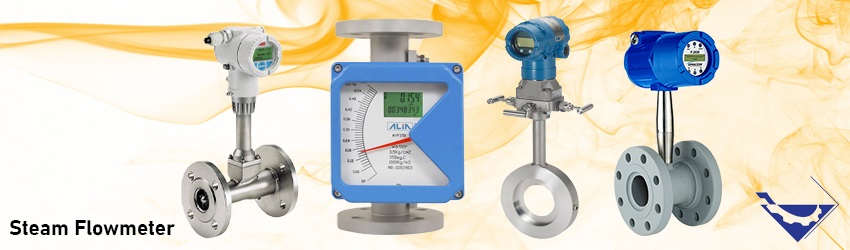

فلومتر بخار
فلومتر بخار چیست؟
امروزه اندازه گیری جریان سیال به عنوان یکی از مهمترین پارامترهای اندازه گیری بوسیله فلومتر بخار درصنایع مختلف از اهمیت ویژه ای برخوردار است.
در حقیقت اغلب کارشناسان پس از اندازه گیری دما مهمترین کمیت اندازه گیری در صنایع را فلو یا جریان سیال می دانند.
با توجه به اهمیت اندازه گیری این کمیت و همچنین تنوع فرآیند صنایع گوناگون، درطول زمان روش های مختلفی برای اندازه گیری جریان سیال بوجود آمده است.
جریان سنج یا فلوی بخار را نمی توان همانند سایر اقلام تجهیزات صرفه جویی در انرژی یا طرح های صرفه جویی در انرژی ارزیابی کرد.
روش درست اندازه گیری بخار با بخار سنج
اندازه گیری بخار بسیار سخت تر از اندازه گیری جریان مایع است.
اکثر جریان سنج ها یا فلوهای بخار سرعت یا جریان حجمی بخار را اندازه گیری می کنند و اگر این کار بادقت و به صورت درست انجام نشود،خواص فیزیکی بخار و توانایی اندازه گیری بخار و تعریف درست جریان جرم را مختل می نماید.
انواع جریان سنج‌های بخار
انواع فلومتر جهت استفاده بخار و میعانات را می توان به ترتیب زیر نام برد :
- اوریفیس پلیت فلومتر.
- توربین فلومتر.
- ورتکس فلومتر.
- التراسونیک فلومتر.
هر کدام از این انواع فلومترها دارای مزایا و محدودیت های خاص خود می باشند.
برای اطمینان از عملکرد دقیق و درست حاصل از بخار در این فلومتر ها، می توان آن را به درستی با هدف مورد نظر مطابقت داد.
انتخاب یک فلومتر مناسب
انتخاب فلومتر مناسب برای هر کاربرد نیاز به دانش کلی نسبت به روش های گوناگون فلومتری و درنظر داشتن پارامترهای اصلی اندازه گیری ازقبیل دقت،قیمت تمام شده،هزینه های تعمیرات و کالیبراسیون، سازگاری عملکرد Flowmeter با شرایط پروسه تولید و سایر می باشد.
اوریفیس پلیت
اوریفیس پلیت یا صفحه روزنه دار، دیسک صاف دایره ای شکل با سوراخ دایره ای در سطح آن و لبه تیز برای عبور جریان سیال است.
همچنین دارای زبانه ای است که مشخصات اوریفیس پلیت بر روی آن نوشته شده است.
این فلومتر بر اساس اختلاف فشار سیال عبوری از روزنه آن، میزان دبی جریان را اندازه گیری می نماید.
جریان سنج توربینی
روش کار جریان سنج توربینی
درجریان سنج توربینی روتور پره داری به طور محوری در جریان آویزان است و با آهنگ متناسب با سرعت سیال می چرخد.
دربعضی مدل ها، پره های روتور از ماده ای مغناطیسی ساخته شده اند که ولتاز متناوبی را در کویل پیکاف سیگنال القا می کند.
در طرح های دیگر می توان آهنگ چرخش توسط پیکاف فرکانس رادیویی،با یک سیگنال حامل با فرکانس زیاد که توسط پره های چرخان مدوله می شود، آشکار می شود.
فلومتر توربینی درشرایط مناسب خیلی دقیق اند، اما شکننده اند و هزینه تعمیر و نگه داری آنها زیاد است.
کنتورهای توربینی از نوع محاسباتی می باشند که کاربرد آنها از دهه ی 1960 آغاز گردیده و با بهبود فن آوری آنها،بیشتر مقبول شرکت ها گردیده اند.
این کنتورها با اندازه گیری سرعت هر روتور تیغه دار که داخل جریان شناور می باشند،دبی جرمی جریان را تعیین می کنند.
سرعت گردشی روتور متناسب با دبی جرمی می باشد.
برای مواد نفتی، دبی حجمی برابر با حاصلضرب سطح مقطع عبوری جریان و سرعت روتور می باشد.
ضریب اندازه گیری که در دستگاه،اعمال گردیده و بر اساس تصحیحات دمایی و فشاری صورت می گیرد.
روش محاسبه برای گاز طبیعی همانند فوق می باشد،تنها با این تفاوت که خاصیت تراکم پذیری نیز بایستی در نظر گرفت.
عملکرد کنتورهای توربینی در موردی که دبی جریان یکنواخت بوده و خواص سیال همساز باشند(چگالی و لزجت تغییر نکنند) عالی می باشد.
درواقع این کنترها خواهان جریان هموار و مستقیم می باشند فلذا قبل از ورود نفت یا گاز طبیعی به این کنترها و نیز بعد از ترک جریان،از لوله مستقیم استفاده می شود.
در صورتی که فضای کافی برای نصب لوله ی مستقیم موجود نباشد، از تیغه های هموار ساز (لوله های کوچک داخل خطوط با قطر بیشتر) استفاده می گردد.
از این نوع کنتورها (فلومترها ی توربینی) جهت استفاده جهت LIQUID SERVICE و نيز GAS SERVICE استفاده می گردد.
مزایا‌ی جریان سنج توربینی
- ابعاد کوچک و وزن کمی دارند.
- بسیار خطی و تکرارپذیر هستند.
- نسبت به سایر انواع فلومتر ارزانترند.
- به علت محدود بودن قطعات مکانیکی به تعداد دفعات تعمیر کمی نیازمند می شوند.
- با قابلیت خروجی پالس دوگانه یکی از قابل اعتماد ترین فلومتر ها هستند.
معایب جریان سنج توربینی
- در سرویس های عملیاتی با سیال با ویسکوزیته بالا بازه عملکردی پایینی دارند.
- عملکرد جریان سنج توربینی بسیار وابسته به گرانروی سیال است.
- تنها برای جریانات کاملاً تک فازی مناسب هستند.
فلومتر ورتکس
روش کار جریان سنج ورتکس
جریان سنج ورتکس بر مبنای پدیده ای در دینامیک سیالات که توسط دانشمندی به نام Theodore von Karman کشف گردیده است کار می کند.
در عمل فلومتر ورتکس با مکانیزمی بر اساس اندازه گیری نوسانات ایجاد شده در پشت یک مانع در سیال کار می کند.
فلومتر ورتکس در بسیاری از صنایع برای اندازه گیری مایعات و گازها و بخار مورد استفاده قرار می گیرد.
درصنایع شیمیائی و پتروشیمی برای مثال درقسمت تولیدبرق و سایر، فلومتر ورتکس درسیالاتی نظیر بخاراشباغ،بخار بسیارداغ،هوای فشرده، نیتروژن،گازهای دو فازی،گاز دودکش،دی اکسید کربن،آب دمینرال،حلال ها، روغن انتقال حرارت، آب تغذیه بویلر که می توان از این فلومتر بهره برداری کرد.
روش اندازه گیری در فلومترهای ورتکس
اندازه گیری فلو در فلومتر ورتکس به صورت حجمی بوده که البته برای اندازه گیری به صورت جرمی در مواردی مانند بخار بایستی با استفاده ترانسمیتر فشار جداگانه و همچنین سنسور دما و اتصال آنها به فلو کامپیوتر به محاسبه جرم عبوری یا مقدار انرژی جابجا شده پرداخت.
جریان سنج آلتراسونیک
روش کار جریان سنج آلتراسونیک
جریان سنج آلتراسونیک Ultrasonic Flowmeter امروزه روش های آلتراسونیک جزء لاینفک بیشتر تجهیزات اندازه گیری ابزار دقیق مخصوصا نمونه های غیر تماسی گردیده است.
در فلومترهای آلتراسونیک که در حوزه وسیعی از سیالات ائم از گازها و مایعات کاربرد دارند با توجه به خواص دوپلر که در فیزیک با آن آشنا هستید فرکانسی از یه منبع تولید شده و از طرف دیگر یک گیرنده این فرکانس را لحظه به لحظه چک می کند.
در صورتی که فلوی سیال دچار تغییر می شود این فرکانس رفت و برگشت تغییر به خاطر سرعت سیال تغییر محسوسی خواهد داشت.
اندازه گیری و کالیبره این تغییرات بر حسب فلو به شما امکان اندازه گیری فلو به روش آلتراسونیک را خواهد داد.
درعمل تکنیک اندازه گیری فلو به روش آلتراسونیک پیچیدگی های خود را خواهد داشت ولی اساس اندازه گیری اکثر فلومترهای اولتراسونیک مکانیزم دوپلر می باشد.
