در این مقاله به تشریح فلومتر های الکترومغناطسی شرکت اندرس هاوزر آلمان میپردازیم و پرمصرف ترین و محبوب ترین مدل ها و ویژگی های آنها را مورد بررسی قرار خواهیم داد. اما پیش از آن به معرفی تکنولوژی فلومتر مغناطیسی و اساس عملکرد آن و کاربرد های آنها اشاره خواهیم کرد.
تعریف فلومتر مغناطیسی و عملکرد آن
فلومتر الکترومغناطیسی یا مگنتیک فلومتر، یکی از پرکاربردترین انواع فلومتر موجود در صنعت می باشد. اساس عملکرد فلومترهای مغناطیسی قانون القای فارادی می باشد که در ادامه به توضیح مختصری درباره قانون فارادی میپردازیم:
اساس عملکرد فلومتر مغناطیسی استفاده از قانون فارادی است. طبق قانون القای فارادی چنانچه یک جسم هادی از درون یک میدان مغناطیسی عبور داده شود، یک ولتاژ الکتریکی بر این جسم هادی القا می شود که دامنه ولتاژ آن با سرعت عبوری هادی از داخل میدان مغناطیسی و قدرت میدان مغناطیسی رابطه مستقیم دارد.
E=kBDV (رابطه قانون القای میدان مغناطیسی) دراین رابطه E نیروی الکترومغناطیسی یا ولتاژ تولید شده، Vسرعت رسانا، D عرض رسانا و B قدرت میدان مغناطیسی میباشد.
همانطور که در بالا مشاهده میکنید مطابق این رابطه ولتاژ تولید شده در فلومتر های الکترو مغناطیسی نسبت مستقیم با همه مواردی که در بالا به آنها اشاره شده است خواهد داشت و هرچقدر ولتاژ القایی بیشتر باشد به معنی عبور سیال با سرعت بیشتر میباشد.
کاربردهای فلومتر الکترومغناطیسی
باتوجه به عدم حضور هیچ جسم مکانیکی یا مانعی در این فلومترها در مسیر عبوری سیال، فلومتر های الکترومغناطیسی هیچگونه افت فشاری در سیستم ایجاد نمی کنند و این یک مزیت بسیار بزرگ برای این نوع فلومتر محسوب میشود.
از فلومتر های مغناطیسی میتوان برای سیالات تمیز سیالات بهداشتی، سیالات کثیف و فاضلاب، سیالات خورنده و ساینده و فاضلاب و دوغاب استفاده کرد. همچنین با توجه به متریال بکار رفته در ساختار فلومترهای مغناطیسی، اندازه گیری جریان سیالات با خوردگی بسیار بالا نظیر اسیدها و اکسیدهای کلسیم و دوغاب های ساینده، با استفاده از این فلومترها امکان پذیر میباشد.
در اینجا باید اشاره کنیم که از این فلومترها فقط برای سیالاتی میتوان استفاده کرد که دارای خاصیت رسانایی الکتریکی (هدایت الکتریکی) میباشند. حداقل مقدار رسانایی الکتریکی برای سیال 50 میکروزیمنس بر سانتی منر میباشد که فلومتر بتواند مقدار فلوی عبوری را اندازه کند. بنابراین این فلومتر برای اندازه گیری فلوی سیالات هیدروکربنی مانند نفت و بنزین، بخار و گاز مناسب نمی باشد.
برای اندازه گیری مقدار فلو توسط فلومتر مغناطیسی، برای سیالات تمیز و عاری از هرگونه ناخالصی سرعت سیال 0.3 تا 10 متر بر ثانیه و حداقل سرعت برای سیالات کثیف 3 متر بر ثانیه میباشد.

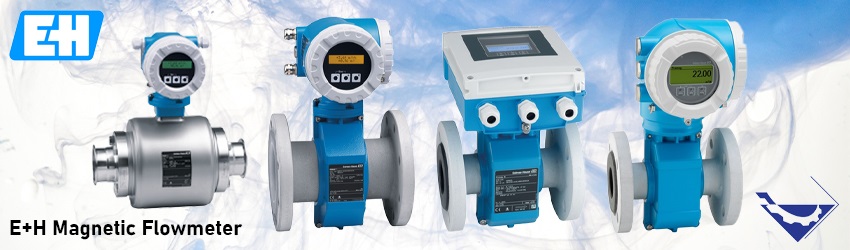

انواع فلومتر مگنتیک اندرس هاوزر
شرکت اندرس هاوزر Endress+Hauser یکی از بزرگترین تولید کنندگان تجهیزات ابزار دقیق و اتوماسیون صنعتی در جهان میباشد. تولیدات این شرکت شامل انواع ترانسمیترهای دما و فشار، انواع سنسور های اندازه گیری سطح مخازن یا لول ترانسمیترو همچنین انواع فلومتر میباشد.
در این مقاله به معرفی و توضیح برخی از مهمترین و پرمصرف ترین مدل های فلومتر های مغناطیسی شرکت اندرس هاوزر که در صنعت و بخصوص بازار ایران بسیار پرمصرف هستند میپردازیم:

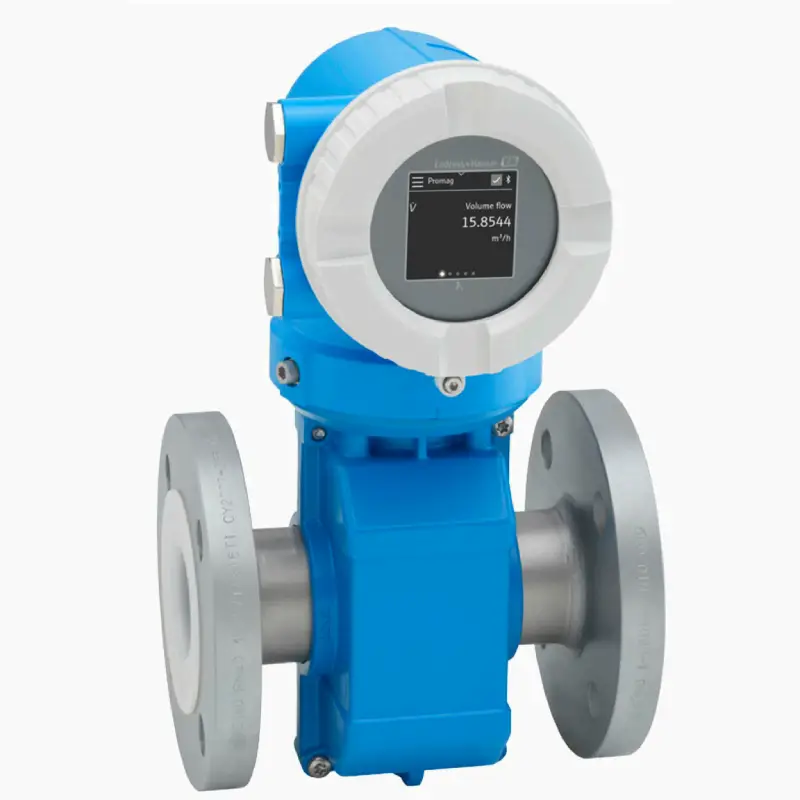

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag P300:
فلومتر مغناطیسی اندرس هاوزر Promag P300 یکی از پرمصرف ترین انواع فلومترهای شرکت اندرس هاوزر میباشد. این فلومتر مناسب اندازه گیری فلوی سیالات با دمای بالا و سیالات خورنده میباشد. در ادامه به معرفی مشخصات فنی این فلومتر اشاره میکنیم.
رنج قابل اندازه گیری:
4 dm³/min to 9600 m³/h
رنج دمای فرآیندی:
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PFA high-temperature: –20 to +180 °C (–4 to +356 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F)
ماکزیمم فشار فرآیندی:
PN 40, Class 300, 20K
متریال قسمت های در تماس با سیال فرآیندی:
Liner: PFA; PTFE
Electrodes: 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium
فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag H100:
فلومتر مغناطیسی اندرس هاوزر Promag H100 مناسب اندازه گیری فلوی سیالات در صنایع بهداشتی(غذایی و دارویی) میباشد. این فلومتر قابلیت اندازه گیری چند پارامتر مختلف جریان، رسانایی و دمای سیالات را دارد. در ادامه به معرفی مشخصات فنی این فلومتر اشاره میکنیم.
رنج قابل اندازه گیری:
0.06 dm³/min to 600 m³/h (0.015 to 2650 gal/min)
رنج دمای فرآیندی:
–20 to +150 °C (–4 to +302 °F)
ماکزیمم فشار فرآیندی:
PN 40, Class 300, 20K
متریال قسمت های در تماس با سیال فرآیندی:
Liner: PFA
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC adhesive sleeve
Seals: O-ring seal (EPDM, FKM, Kalrez), aseptic molded seal (EPDM, FKM, silicone)
Grounding Rings: stainless steel, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalum

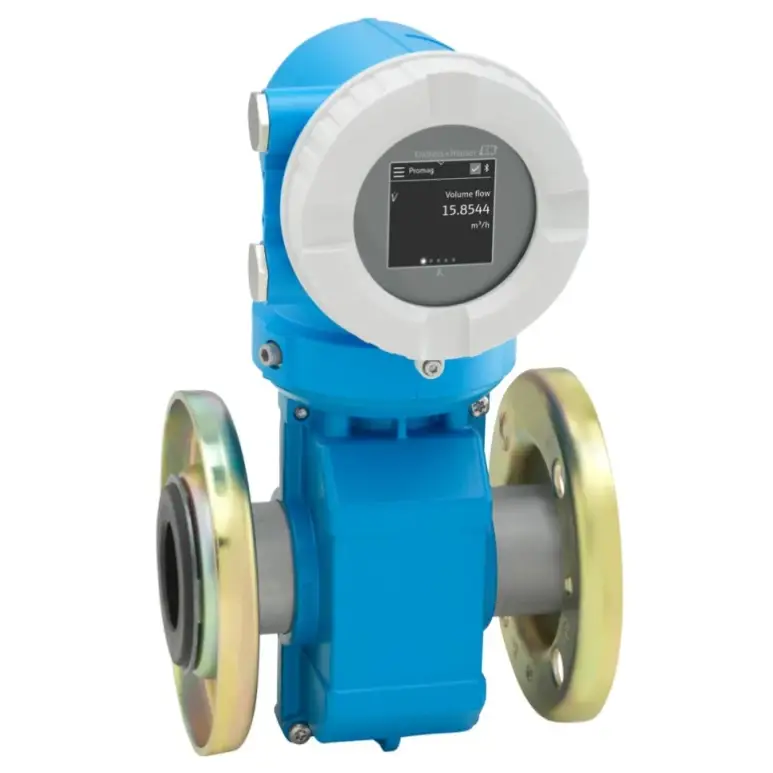

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag W300:
فلومتر مغناطیسی اندرس هاوزر Promag W300 مناسب اندازه گیری فلوی سیالات در صنایع آب و فاضلاب میباشد.این فلومتر هیچگونه افت فشاری در خطوط لوله ایجاد نمیکند. در ادامه به معرفی مشخصات فنی این فلومتر اشاره میکنیم.
رنج قابل اندازه گیری:
0.5 m3/h to 263000 m3/h (2.5gal/min to 1665 Mgal/d)
رنج دمای فرآیندی:
Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
ماکزیمم فشار فرآیندی:
PN 40, Class 300, 20K
متریال قسمت های در تماس با سیال فرآیندی:
Liner: Polyurethane; Hard rubber, PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

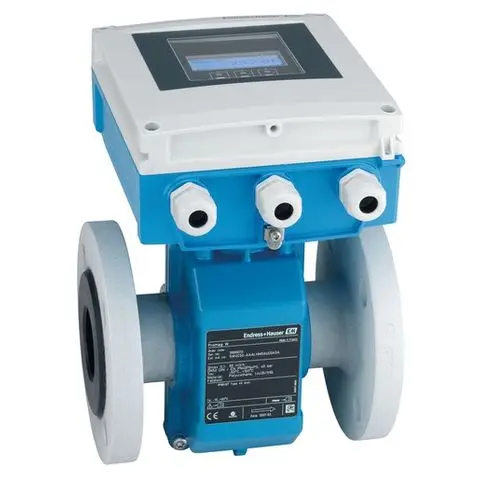

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag W400:
فلومتر مغناطیسی اندرس هاوزر Promag W400 مناسب اندازه گیری فلوی سیالات در صنایع آب و فاضلاب میباشد.این فلومتر هیچگونه افت فشاری در خطوط لوله ایجاد نمیکند. در ادامه به معرفی مشخصات فنی این فلومتر اشاره میکنیم.
رنج قابل اندازه گیری:
0.5 m3/h to 263000 m3/h (2.5gal/min to 1665 Mgal/d)
رنج دمای فرآیندی:
Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
ماکزیمم فشار فرآیندی:
PN 40, Class 300, 20K
متریال قسمت های در تماس با سیال فرآیندی:
Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

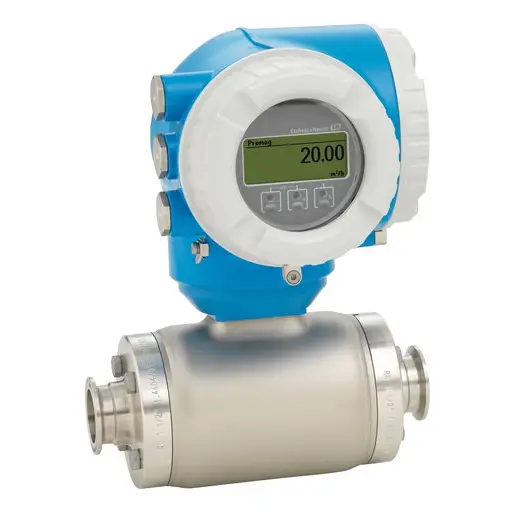

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag H300:
فلومتر مغناطیسی اندرس هاوزر Promag H300 مناسب اندازه گیری فلوی سیالات در کاربردهای بهداشتی مانند صنایع غذایی و دارویی میباشد. در ادامه به معرفی مشخصات فنی این فلومتر اشاره میکنیم.
رنج قابل اندازه گیری:
0.06 dm³/min to 600 m³/h (0.015 gal/min to 2 650 gal/min)
رنج دمای فرآیندی:
–20 to +150 °C (–4 to +302 °F)
ماکزیمم فشار فرآیندی:
PN 40, Class 150, 20K
متریال قسمت های در تماس با سیال فرآیندی:
Liner: PFA
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC adhesive sleeve
Seals: O-ring seal (EPDM, FKM, Kalrez), aseptic molded seal (EPDM, FKM, silicone)
Grounding Rings: stainless steel, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalum
فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag P100:
فلومتر مغناطیسی اندرس هاوزر Promag 100 مناسب اندازه گیری فلوی سیالات با خاصیت خورندگی زیاد و دماهای بالا بخصوص در صنایع شیمیایی میباشد.
رنج قابل اندازه گیری:
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
رنج دمای فرآیندی:
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PFA high‐temperature: –20 to +180 °C (–4 to +356 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F)
ماکزیمم فشار فرآیندی:
PN 40, Class 300, 20K
متریال قسمت های در تماس با سیال فرآیندی:
Liner: PFA, PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium
Duplex 1.4462 (UNS S31803)

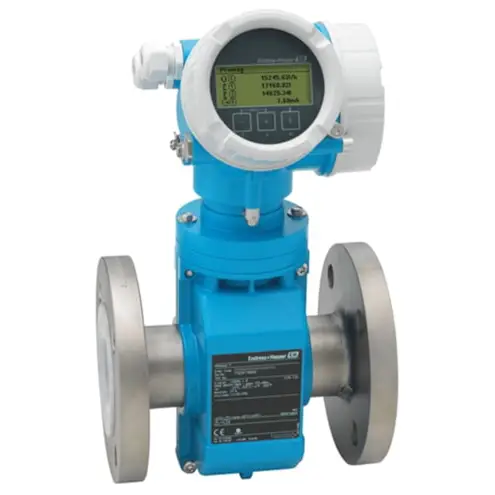

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag P200:
فلومتر مغناطیسی اندرس هاوزر Promag P200 مناسب اندازه گیری فلوی سیالات با خاصیت خورندگی زیاد و دماهای بالا بخصوص در صنایع شیمیایی میباشد. همچنین این فلومتر با برق 24 ولت DC (Loop-Powered) تغذیه و راه اندازی میگردد.
رنج قابل اندازه گیری:
4 dm3/min to 1100 m3/h (1 to 4850 gal/min)
رنج دمای فرآیندی:
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F)
ماکزیمم فشار فرآیندی:
PN 40, Class 300, 20K
متریال قسمت های در تماس با سیال فرآیندی:
Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum

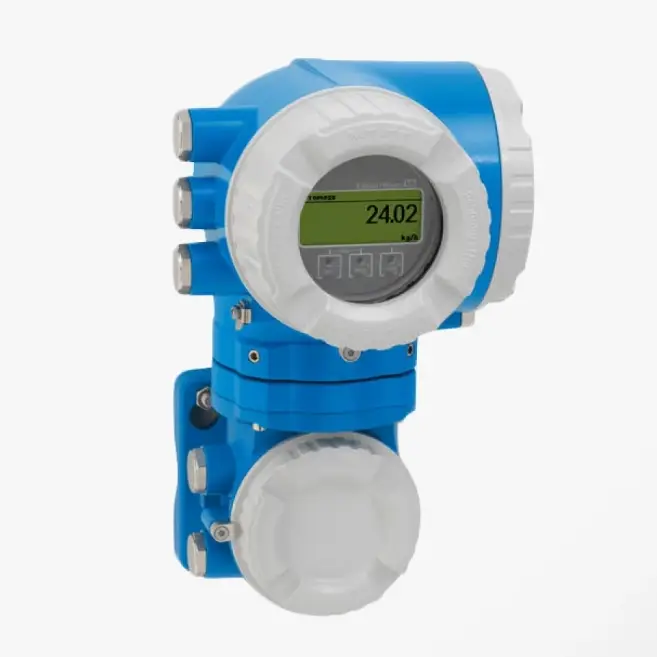

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag P500:
فلومتر مغناطیسی اندرس هاوزر Promag P500 مناسب اندازه گیری فلوی سیالات با خاصیت خورندگی زیاد و دماهای بالا بخصوص در صنایع شیمیایی میباشد.
رنج قابل اندازه گیری:
4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)
رنج دمای فرآیندی:
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PFA high-temperature: –20 to +180 °C (–4 to +356 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F)
ماکزیمم فشار فرآیندی:
PN 40, Class 300, 20K
متریال قسمت های در تماس با سیال فرآیندی:
Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum;
Titanium; Duplex 1.4462 (UNS S31803)

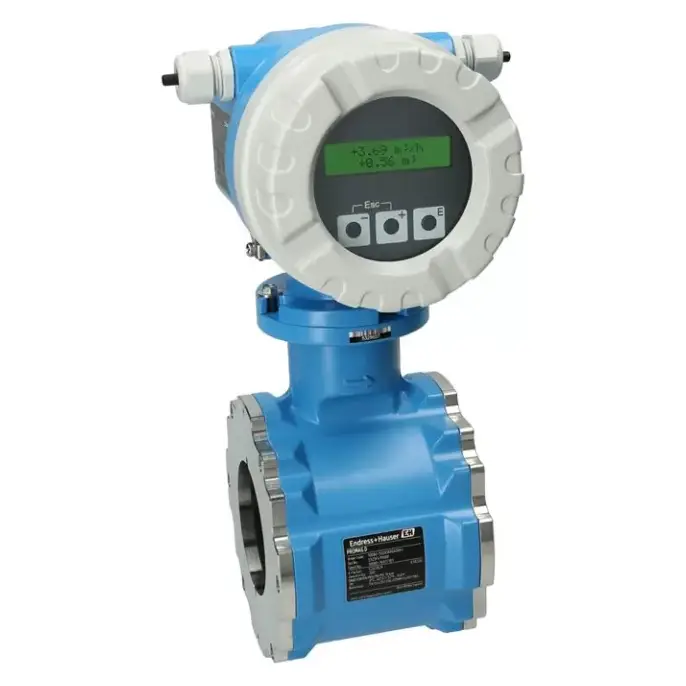

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag 51P:
فلومتر مغناطیسی اندرس هاوزر Promag 51P مناسب اندازه گیری فلوی سیالات با تاییدیه custody transfer برای انتقال سیالات با ارزش میباشد. همچنین این فلومتر قابلیت اندازه گیری فلوی سیالات با دمای بالا و خورندگی زیاد را دارد.
در اینجا باید اشاره کنیم این محصول دیگر در شرکت اندرس هاوزر تولید و روانه بازار نمیگردد.
رنج قابل اندازه گیری:
0 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)
رنج دمای فرآیندی:
-40…+150°C
ماکزیمم فشار فرآیندی:
PN 10…PN40
متریال قسمت های در تماس با سیال فرآیندی:
Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum;
Titanium; Duplex 1.4462 (UNS S31803)

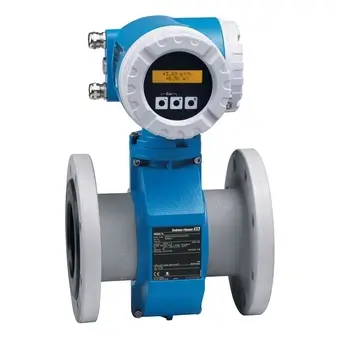

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag 51W:
فلومتر مغناطیسی اندرس هاوزر Promag 51W مناسب اندازه گیری فلوی سیالات با تاییدیه custody transfer برای انتقال سیالات الی الخصوص صنایع آب و فاضلاب میباشد. همچنین این فلومتر دارای ساختار یکپارچه با درجه حفاظتی IP68 میباشد.
در اینجا باید اشاره کنیم این محصول دیگر در شرکت اندرس هاوزر تولید و روانه بازار نمیگردد.
رنج قابل اندازه گیری:
0 to 11000 m³/h (1 gal/min to 44 000 gal/min)
رنج دمای فرآیندی:
-20…+80°C
ماکزیمم فشار فرآیندی:
PN 6…PN40
متریال قسمت های در تماس با سیال فرآیندی:
Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum;
Titanium; Duplex 1.4462 (UNS S31803)

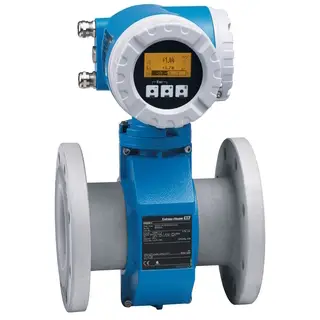

فلومتر مغناطیسی اندرس هاوزر مدل Proline Promag 55S:
فلومتر مغناطیسی اندرس هاوزر Promag 55S مناسب اندازه گیری فلوی سیالات با خاصیت سائیدگی بالا میباشد. این فلومتر مناسب صنایعی که دارای خطوط با ذرات جاند و ناخالصی های زیادی در خطوط لوله هستند میباشد.
در اینجا باید اشاره کنیم این محصول دیگر در شرکت اندرس هاوزر تولید و روانه بازار نمیگردد.
رنج قابل اندازه گیری:
0.06 dm3/min to 600 m3/h (0.015 gal/min to 2650 gal/min)
رنج دمای فرآیندی:
–20 to +180 °C (–4 to +356 °F)
ماکزیمم فشار فرآیندی:
PN 40, Cl. 300, JIS 20 K
متریال قسمت های در تماس با سیال فرآیندی:
Liner: Polyurethane, Hard rubber, PFA, PTFE, Natural rubber
Electrodes: 1.4435/304L, Alloy C-22, Tantalum, Platinum, Duplex 1.4465, Tungsten carbide, Titanum
