فلومتر کرونه

فلومتر کرونه (Krohne Flowmeter)

فلومتر کرونه، یک دستگاه اندازه‌گیری برای اندازه‌گیری سرعت یا حجم جریان سیال از برند کرونه می باشد. برند کرونه (Krohne) یکی از شرکت های معروف در زمینه طراحی و تولید فلومترهای صنعتی است. شرکت کرونه در سال 1921 در آلمان تأسیس شد و امروزه به عنوان یکی از برندهای معتبر و مورد اعتماد در صنعت فلومتر به شمار می‌رود.

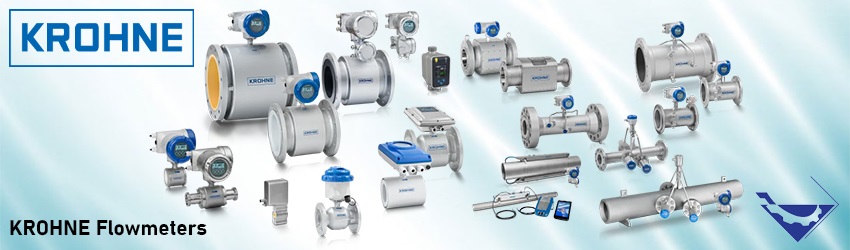

قیمت و خرید فلومتر کرونه

کرونه برای مختلف صنایع از جمله نفت و گاز، شیمی، پتروشیمی، آب و فاضلاب، معدن، آبیاری، صنعت غذا و نوشیدنی و بسیاری از بخش‌های دیگر، فلومترهای متنوعی طراحی و تولید می‌کند. محصولات کرونه شامل فلومترهای الکترومغناطیسی، فلومترهای جرمی کوریولیس، فلومترهای اولتراسونیک، فلومترهای فشار تفاضلی و بسیاری از فناوری‌های دیگر می‌شوند.

کرونه برای کیفیت بالا، دقت، قابلیت اطمینان و نوآوری در طراحی فلومترهای خود شناخته می‌شود. آنها از تکنولوژی‌های پیشرفته و روش‌های قدرتمند برای اندازه‌گیری دقیق جریان سیال استفاده می‌کنند و تلاش می‌کنند تا نیازهای مشتریان را در هر صنعتی برآورده کنند.

شرکت تجهیز صنعت یکی از تأمین‌کنندگان فلومترهای مختلف و معتبر است. آنها محصولات برند کرونه و سایر برندها را در فروشگاه خود به فروش می‌رسانند. با مراجعه به این فروشگاه، شما می‌توانید تنوع فلومترهای کرونه و برندهای دیگر را مشاهده و از مشاوره کارشناسان فنی ما برای استعلام قیمت فلومتر کرونه و خرید فلومتر کرونه بهره ببرید. کارشناسان فنی با تجربه و دانش فنی خود، به شما در انتخاب بهترین فلومتر برای نیازهای شما کمک خواهند کرد.

فلومتر کرونه چیست؟

فلومتر کرونه، یک دستگاه اندازه‌گیری است که برای اندازه‌گیری سرعت یا حجم جریان سیال (مانند گاز یا مایع) به کار می‌رود. فلومترها در صنایع مختلف از جمله صنایع نفت و گاز، صنایع شیمیایی، صنایع آب و فاضلاب، صنایع غذایی و دیگر بخش‌های فنی و مهندسی استفاده می‌شوند.

فلومترها برای اندازه‌گیری جریان سیال از اصول مختلفی مانند تغییرات فشار، سرعت، اختلاف دما، تغییرات الکتریکی و امواج صوتی استفاده می‌کنند. انواع مختلف فلومترها شامل فلومترهای الکترومغناطیسی، فلومترهای جرمی، فلومترهای آلتراسونیک، فلومترهای ترمال، فلومترهای متغیر مساحت و فلومترهای ورتکس می‌باشند.
استفاده از فلومترها به کنترل و نظارت دقیق بر جریان سیال کمک می‌کند و در تجهیزات و فرآیندهای صنعتی بهبود عملکرد و کارایی را فراهم می‌کند.

انواع فلومتر های کرونه:

  •  فلومتر الکترومغناطیسی (Electromagnetic flowmeter)
  •  فلومتر جرمی کوریولیس (Coriolis mass flowmeter)
  • فلومتر اولتراسونیک (Ultrasonic flowmeter)
  • فلومتر متغیر مساحت (Variable area flowmeter)
  • فلومتر فشار تفاضلی (Differential pressure flowmeter)
  • فلومتر ورتکس (Vortex flowmeter)

این فلومترها از طریق مختلفی برای اندازه‌گیری جریان سیال استفاده می‌شوند و هر کدام از آنها ویژگی‌ها و کاربردهای خاص خود را دارند. جهت خرید انواع فلومتر را در این صفحه می توانید مطالعه کنید و اطلاعات بیشتر کسب کنید.

فلومتر الکترومغناطیسی کرونه (Electromagnetic flowmeters):

فلومترهای الکترومغناطیسی برای تمام کاربردها با مایعات هادی قابل استفاده هستند. فلومتر الکترومغناطیسی برای اندازه‌گیری جریان از ساده تا حساس، شامل انتقال مالکیت و کاربردهای مرتبط با ایمنی (تا SIL 2/3) استفاده می‌شوند. این فلومترها در طرح‌ها و مواد لاینری برای تقریباً هر کاربردی، از آب آشامیدنی تا مایعات بسیار چسبنده، سایش‌زا و خورنده، انتخاب گسترده‌ای دارند. در این فلومترها اندازه‌های نامی متنوعی تا DN3000 / 120″ ارائه می‌شود.

فلومتر های الکترومغناطیسی کرونه با نام تجاری OPTIFLUX Electromagnetic flowmeter, AF-E 400 Electromagnetic flowmeter, WATERFLUX Electromagnetic flowmeter, POWERFLUX Electromagnetic flowmeter, BATCHFLUX Electromagnetic flowmeter می باشد که در صنایع آب و فاضلاب یکی از پرفروش ترین فلومتر های جهان محسوب میشود.

فلومتر الکترومغناطیسی کرونه

فلومتر جرمی کوریولیس کرونه (Coriolis mass flowmeters):

فلومترهای جرمی کوریولیس برای تمام فرآیندها و انتقال (CT) قابل استفاده هستند. آنها برای اندازه‌گیری جریان جرمی، حجمی و دما در مایعات و گازها، اندازه‌گیری چگالی و غلظت مایعات استفاده می‌شوند. این فلومترها از دسترسی بی‌سیم امن از طریق Bluetooth بهره می‌برند، حتی در کاربرد‌های مرتبط با ایمنی. با استفاده از مدیریت گاز متقابل (EGM ™): عملکرد را در محدوده‌ای گسترده از نسبت حجم گاز، حتی تا 100٪ و شرایط جریان پیچیده، حفظ می‌کند.

فلومترهای کوریولیس دارای دو لوله اندازه‌گیری هستند که تحت تأثیر تحریک‌کننده قرار می‌گیرند و به نوسان درمی‌آیند. هنگامی که جریان مایع یا گاز از داخل لوله‌های اندازه‌گیری عبور می‌کند، به دلیل اینرسی، حرکت پیچشی به نوسان اولیه اضافه می‌شود. سنسورهای موجود در این سیستم تغییر نوسان را به عنوان اختلاف فاز ثبت می‌کنند. این اختلاف فاز با دبی جرمی سیال در ارتباط مستقیم است. همچنین، با استفاده از فرکانس نوسان لوله‌های اندازه‌گیری، می‌توان چگالی سیال را نیز اندازه‌گیری کرد. به این ترتیب، فلومترهای کوریولیس قادر به اندازه‌گیری دقیق دبی جرمی و چگالی سیال با دقت بالا و قابل اعتماد هستند.

فلومتر های جرمی کوریولیس کرونه با نام تجاری OPTIMASS Coriolis mass flowmeter, OPTIBATCH Coriolis mass flowmeter به عنوان یک فلومتر چندپارامتری قابلیت اندازه گیری همزمان جریان جرمی، چگالی یا دانسیته را دارا میباشد.

فلومتر جرمی کوریولیس کرونه

فلومتر اولتراسونیک یا فراصوتی کرونه (Ultrasonic flowmeters):

فلومترهای فراصوتی (Ultrasonic flowmeters) برای فرآیندها و کاربردهای انرژی و انتقال (CT) قابل استفاده هستند. آنها دارای مجموعه جامعی برای اندازه‌گیری گازها، مایعات و بخار می‌باشند. نسخه‌های با دمای بالا و کریوژنیک، نوع‌هایی برای فشار بالا و ویسکوزیته بالاتر نیز وجود دارند. طرح‌های مختلفی موجود است: از دستگاه‌های نصبی بر روی خط تا فلومترهای چندمسیره درون خط. (نوع کلمپی Clamp-On و مستقیم In-Line)

فلومترهای فراصوتی به وسیلهٔ امواج فراصوتی جریان را اندازه‌گیری می‌کنند. این امواج فراصوتی توسط سنسورهای موجود در دستگاه تولید و در طول جریان به سمت مقابل حرکت می‌کنند. با توجه به سرعت جریان، زمانی که امواج فراصوتی به سنسورهای دریافت‌کننده برگردند تغییر می‌کند. با تحلیل تغییرات زمان بازگشت امواج فراصوتی، می‌توان سرعت جریان و حجم جریان را محاسبه کرد.

فلومترهای فراصوتی از مزایایی مانند عدم نیاز به قطع خط، عدم تأثیر بر روی جریان و قابلیت نصب و راه‌اندازی آسان برخوردارند. آنها مناسب برای اندازه‌گیری در صنایع مختلف از جمله نفت و گاز، پتروشیمی، انرژی، آب و فاضلاب و صنایع فراوری است.

فلومتر های التراسونیک کرونه با نام تجاری OPTISONIC Ultrasonic flowmeter, ALTOSONIC V12 Ultrasonic flowmeter در دو نوع کلمپی Clamp-On و مستقیم In-Line در صنایع فرآیندی مورد استفاده قرار میگیرد.

فلومتر اولتراسونیک

فلومتر متغیر مساحت کرونه (Variable area flowmeter):

فلومترهای متغیر مساحت (Variable area flowmeters) برای اندازه‌گیری ساده و هزینه‌بر جریان گاز یا مایع بدون نیاز به تغذیه فرعی مناسب هستند. آنها شامل لوله‌های شیشه‌ای و فلزی برای کاربردهای جریان کم هستند. فلومترهای متغیر مساحت می‌توانند با اتصال سوئیچ‌ها، 4…20mA، HART، FOUNDATION Fieldbus و Profibus-PA به انتخاب مشتری تجهیز شوند.

این فلومترها برای استفاده در مناطق خطر و مناسب برای کاربردهای SIL 2 مرتبط با ایمنی، به صورت جهانی تأیید شده‌اند. آنها به عنوان یک روش ساده و قابل اعتماد برای اندازه‌گیری جریان در صنایع مختلف مانند نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع فراوری و غیره مورد استفاده قرار می‌گیرند.

فلومترهای متغیر مساحت با استفاده از اصل آرچیمدیس (Archimedes) که بر اساس تغییر دامنه مساحت تراوایی جریان (تراوایی جریان نشان دهنده میزان مقاومتی است که مایع یا گاز در برابر حرکت در آن مسیر دارد) است، عمل می‌کنند. با افزایش جریان، مساحت متغیر فلومتر افزایش می‌یابد و تراوایی جریان هوا یا مایع باعث جابه‌جایی مکانیکی اثر شناور یا همان جسم شناور (float) می‌شود. با توجه به مقدار جابه‌جایی، می‌توان جریان را تخمین زد. این روش ساده و مقرون به صرفه است و برای کاربردهایی که دقت بالا و نیاز به تغذیه فرعی ندارند، مناسب است.

فلومترهای تغییر مساحت کرونه برای اندازه‌گیری گاز یا مایع با نام تجاری H250 M40 Variable area flowmete, DK37 M8 Variable area flowmeter, VA40 Variable area flowmeter, K20 Variable area flowmeter, GA24 Variable area flowmeter در کاربرد‌های صنعتی مختلف مناسب هستند.

فلومتر متغیر مساحت کرونه

فلومتر اندازه‌گیری اختلاف فشار یا فشار تفاضلی کرونه (Differential pressure measurement):

فلومترهای فشار تفاضلی (Differential pressure flowmeters) برای مجموعه‌ای وسیع از کابردهای فرآیندی مناسب هستند. آنها برای اندازه‌گیری حجم، جریان جرمی و چگالی مایعات، گازها یا بخارها استفاده می‌شوند.
این فلومترها شامل مجموعه‌های کامل فلومتر هستند که شامل ترانسمیترهای فشار تفاضلی خطی سه بعدی، کالیبراسیون و مستندسازی می‌شوند. با استفاده از این فلومترها می‌توان جریان سیال را با استفاده از اندازه‌گیری فشار تفاضلی بر روی دو نقطه در مسیر جریان تخمین زد.

فلومترهای فشار تفاضلی با توجه به استانداردهای بین‌المللی مانند ISO 5167 و ASME MFC-3M، PED 2014/68/EU و علامت CE سازگار هستند. این استانداردها نحوه طراحی، عملکرد و کالیبراسیون فلومترهای فشار تفاضلی را مشخص می‌کنند و اطمینان می‌دهند که فلومترها به درستی عمل می‌کنند و مطابق با مقررات ایمنی و استانداردهای معتبر هستند.

فلومترهای فشار تفاضلی به عنوان روشی دقیق و قابل اعتماد برای اندازه‌گیری جریان در برنامه‌های صنعتی مورد استفاده قرار می‌گیرند، از جمله صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع برودتی و گرمایشی، و صنایع فرآوری.

فلومتر اندازه گیری اختلاف فشار

عملکرد در حالت کلی:

اندازه‌گیری دبی سیال با استفاده از اندازه‌گیری اختلاف فشار در مقطع لوله، یکی از روش‌های پرکاربرد در صنایع مختلف است. در این روش، با اندازه‌گیری اختلاف فشار بین دو نقطه درون خط لوله، دبی سیال قابل محاسبه است. برای انجام این اندازه‌گیری، از ترانسمیترهای اختلاف فشار استفاده می‌شود.

فلومترهای بر پایه اندازه‌گیری اختلاف فشار، قادر به اندازه‌گیری دبی سیال در طیف گسترده‌ای از مایعات، گازها و بخارها هستند. اما باید توجه داشت که در صورتی که عدد رینولدز (Reynolds number) کم بود و افت فشار بسیار کم باشد، دقت این تجهیزات کاهش می‌یابد. به دلیل سادگی و عدم وجود قطعه مکانیکی خاصی، فلومترهای بر پایه اندازه‌گیری اختلاف فشار یکی از روش‌های محبوب و رایج در اندازه‌گیری جریان سیال محسوب می‌شوند.

مهم است به یاد داشته باشید که فلومترهایی که از المنت‌های اندازه‌گیری مانند پلیت اوریفیس (Orifice Plate)، لوله ونچوری (Venturi tube) یا فلونازل (Flow Nozzle) استفاده می‌کنند، نیز با محاسبه اختلاف فشار بین دو نقطه در خط و با استفاده از ترانسمیترهای اختلاف فشار، دبی حجمی سیال را محاسبه می‌کنند.

فلومتر های اختلاف فشاری کرونه با نام Compact orifice plate flowmeter Integral DP flowmeter, Integral orifice meter run assembly DP flowmeter, Averaging pitot tube flowmeter DP flowmeter, Flow nozzle meter DP flowmeter, Venturi flowmeter DP flowmeter, Wedge flowmeter DP flowmeter, Cone flowmeter DP flowmeter در صنایع مورد استفاده می باشند.

فلومتر ورتکس یا گردابی کرونه (Vortex flowmeters):

فلومترهای گردابی یا ورتکس کرونه (Vortex flowmeters) یک نوع فلومتر است که بر اساس اصل تشکیل گشتاور ورتکس (vortex shedding) عمل می‌کند. این اصل بر اساس ایجاد گشتاورهای دورانی توسط یک جریان سیال حول یک جسم است. فلومترهای ورتکس عموماً برای اندازه‌گیری دبی سیالهای مایع و گازی در برخی از صنایع و نیز برای کاربردهای مدیریت انرژی پیشرفته و سیستمهای ابزار دقیق ایمنی (Safety Instrumented Systems) استفاده می‌شوند.

فلومترهای ورتکس پیشرفته دارای قابلیت‌هایی مانند جبران فشار و دما و همچنین محاسبه کننده انرژی یکپارچه هستند که به اندازه‌گیری انرژی پیشرفته کمک می‌کنند. این فلومترها با توجه به استانداردهای ایمنی مورد تأیید برای سیستم‌های ابزار دقیق ایمنی (Safety Instrumented Systems) نیز قرار می‌گیرند.

فلومترهای ورتکس به عنوان دستگاه‌های هزینه‌بر و قدرتمند برای شرایط فرآیندی دشوار و/یا کاربرد‌های پایه استفاده می‌شوند. این دستگاه‌ها به دلیل قابلیت‌هایی مانند مقاومت در برابر شرایط سخت و قابلیت استفاده در کاربردهای پایه، انتخابی مقرون به صرفه برای بسیاری از کاربردها می‌باشند.

فلومتر ورتکس یا گردابی

عملکرددر حالت کلی:

دستگاه فلومتر ورتکس کرونه تشکیل گشتاورهای ورتکس را در جریان سیال بهره می‌برد. این دستگاه شامل یک مانع در مسیر جریان است که باعث ایجاد گشتاورهای دورانی متناوب می‌شود. فرکانس ایجاد شده توسط این گشتاورها مستقیماً به اندازه و شکل مانع وابسته است. فلومتر ورتکس در صنایع مختلف برای اندازه‌گیری دبی حجمی مایعات، گازها و بخارها استفاده می‌شود.

در داخل فلومتر ورتکس، یک مانع در مسیر جریان قرار دارد. وقتی سرعت جریان از یک حداقل مشخص بیشتر می‌شود، گشتاورهای ورتکس زیر مانع ایجاد می‌شوند. پس از جدا شدن گشتاورها، فشار در سطح مانع بین مقادیر مثبت و منفی نوسان می‌کند. برای تشخیص این نوسانات، از سنسورهای خازنی یا پیزوالکتریک استفاده می‌شود. این سنسورها پس از تشخیص هر نوسانی که در فشار رخ می‌دهد، یک سیگنال خروجی تولید می‌کنند که فرکانس آن با فرکانس تشکیل گشتاورها مطابقت دارد. با استفاده از این سیگنال خروجی، می‌توان دبی جریان را محاسبه کرد.

فلومتر های گردابی یا ورتکس کرونه با نام تجاری OPTISWIRL 4200 Vortex flowmeter دارای سنسور داخلی اندازه گیری دما میباشد. به همین دلیل تغییرات چگالی  به دلیل تغییرات دما، تاثیری بر دقت اندازه گیری این نوع فلومترها نمی گذارد. این ویژگی سبب می شود که فلومترهای گردابی یا ورتکس برای اندازه‌گیری بخار انتخاب مناسبی باشنند.

تجهیز صنعت وارد کننده و تامین کننده محصولات شرکت کرونه. انواع فلومتر های مغناطیسی، کوریولیس، ورتکس، اختلاف فشاری برند کرونه در انبار محصولات این شرکت موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.

فلومتر مگنتیک کرونه
