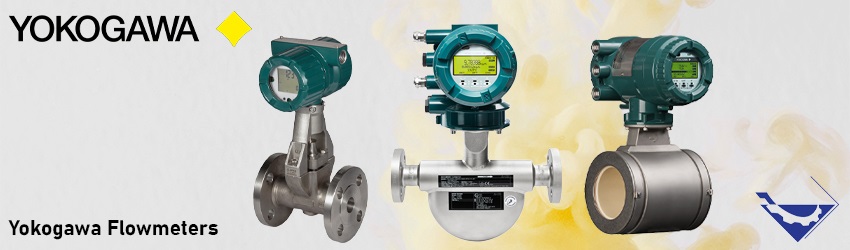

فلومتر یوکوگاوا (yokogawa) از تولیدات شرکت یوکوگاوا ژاپن هستند و به عنوان یکی از تولیدکنندگان برجسته فلومتر در صنعت شناخته می‌شوند. یوکوگاوا برای اندازه‌گیری دقیق جریان مایعات و گازها از تکنولوژی‌های متنوعی مانند فلومترهای الکترومغناطیسی، فلومترهای کوریولیس و فلومترهای دیگر استفاده می‌کند.
فلومترهای یوکوگاوا با دقت بالا، پایداری عملکرد و قابلیت اطمینان بالا شناخته می‌شوند. آنها از مواد با کیفیت برای بخش‌های خاصی مانند لوله اندازه‌گیری و الکترودها استفاده می‌کنند تا از مقاومت در برابر خوردگی و شرایط سخت صنعتی برخوردار باشند.
فلومترهای یوکوگاوا در کاربردها مختلف و صنایع مانند نفت و گاز، پتروشیمی، آب و فاضلاب، تولید برق و صنایع فرآوری مواد غذایی استفاده می‌شوند. آنها با قابلیت‌هایی مانند اتصال دیجیتال، خروجی‌های ایمنی و قابلیت برنامه‌ریزی پیشرفته، مناسب برای استفاده در سیستم‌های کنترل صنعتی و اتوماسیون هستند.
شرکت تجهیز صنعت یکی از تأمین‌کنندگان معتبر فلومترهای مختلف است. آنها محصولات برندهای معروف مانند یوکوگاوا را در فروشگاه خود به فروش می‌رسانند. با مراجعه به این فروشگاه، شما می‌توانید تنوع فلومترهای یوکوگاوا و سایر برندها را مشاهده و از مشاوره کارشناسان فنی ما برای استعلام قیمت فلومترهای یوکوگاوا و خرید فلومتر بهره ببرید. کارشناسان فنی با تجربه و دانش فنی خود، به شما در انتخاب بهترین فلومتر برای نیازهای شما کمک خواهند کرد.
فلومتر یوکوگاوا چیست؟
فلومتر یک ابزار اندازه‌گیری است که میزان مایع، گاز، بخار، پودر یا ترکیبی از این مواد که از طریق یک لوله عبور می‌کند را اندازه‌گیری می‌کند. فلومترها برای اندازه‌گیری جریان مواد در مکان‌ها و شرایط مختلف مورد استفاده قرار می‌گیرند و روش‌های مختلف اندازه‌گیری بر اساس هدف اندازه‌گیری، نوع و شرایط مایع، و شرایط اندازه‌گیری مانند مکان اندازه‌گیری در دسترس هستند.
در ادامه توضیحی از فلومترهای کوریولیس، الکترومغناطیسی، گردابی و فلومتر ناحیه ی متغییر را ارائه می‌دهیم.
انواع فلومترهای یوکوگاوا
- فلومتر کوریولیس (Coriolis Flowmeter)
- فلومتر الکترومغناطیسی (Electromagnetic Flowmeter)
- فلومتر گردابی (Vortex Flowmeter)
- فلومتر منطقه متغیر یا روتامتر (Variable Area Flowmeter)
فلومتر کوریولیس جرم و چگالی یوکوگاوا
اصل اندازه‌گیری فلومترهای کوریولیس جرم و چگالی (Coriolis mass flowmeters) بر اساس قانونی است که نیروی کوریولیسی که هنگام عبور سیال از یک لوله اندازه‌گیری (لوله U) ایجاد می‌شود، به میزان جریان جرمی از طریق آن لوله پروپورشنال است. فلومترهای کوریولیس جرمی به دلیل طیف گسترده‌ای که دارند و دقت بالایی که در رنج گسترده‌ای از نرخ جریان دارند، مشخص می‌شوند.
این فلومترهای چندمتغیره می‌توانند به طور همزمان جریان جرم، چگالی و دما را اندازه‌گیری کنند و همچنین می‌توانند به عنوان فلومتر حجمی و میزان غلظت استفاده شوند. برای نصب این فلومترها نیازی به طول لوله مستقیم در جلو یا پشت فلومتر نیست.
تاریخچه فلومتر کوریولیس جرم و چگالی یوکوگاوا
یکی از مزایای فلومترهای کوریولیس، دقت بالا در اندازه‌گیری جریان جرمی و چگالی است. با توجه به اصل اندازه‌گیری، فلومترهای کوریولیس مستقل از خواص فیزیکی سیال مانند فشار، دما و ویسکوزیته عمل می‌کنند. همچنین، نیازی به کالیبراسیون دوره‌ای ندارند و تغییرات فشار و دما تأثیر کمی بر روی دقت اندازه‌گیری آنها دارند. این فلومترها قابلیت استفاده در کاربردهای کنترل فرآیند، مانیتورینگ جریان، اندازه‌گیری دقیق مصرف سوخت فراهم می‌کنند.
به عنوان یک فلومتر کوریولیس جرم و چگالی، این تجهیزات قابل استفاده در صنایع مختلفی هستند از جمله صنایع نفت و گاز، پتروشیمی، شیمیایی، غذایی، دارویی و دیگر صنایع فرآوری. آنها می‌توانند در اندازه‌گیری جریان جرمی و اندازه‌گیری چگالی سیال‌ها مانند نفت، گاز طبیعی، آب، شیرینی، الکل و مواد شیمیایی استفاده شوند.
سری Rotamass Total Insight (TI) از محصولات فلومتر کوریولیس یوکوگاوا، از مفهوم Total Insight پیروی می‌کند و به طور کامل از چرخه عمر محصول پشتیبانی می‌کند. فلومتر Rotamass TI، دقت بسیار بالا در اندازه‌گیری مایعات و گازها را فراهم می‌کند.
با استفاده از اندازه‌گیری مستقیم جریان جرمی، چگالی و دما، با فلومتر Rotamass TI می‌توان مقادیر زیر را محاسبه کرد:
جریان حجم در شرایط عملیاتی یا شرایط مرجع
چگالی در شرایط مرجع
اندازه‌گیری غلظت سیالات قابل مخلوط یا غیرقابل مخلوط
با ورودی اندازه‌گیری اضافی، فلومتر Rotamass TI می‌تواند ویسکوزیته سیال را برای مایعات نیوتونی و یا انرژی-ارزش گرمایی برای اندازه‌گیری گاز محاسبه کند.
این تجهیزات قابلیت اندازه‌گیری در دستگاه‌های کنترل فرآیند، مانیتورینگ جریان، اندازه‌گیری دقیق مصرف سوخت دارا هستند. با استفاده از فلومتر Rotamass TI می‌توان جریان جرمی دقیق، چگالی، حجم و غلظت سیالات را اندازه‌گیری کرد و اطلاعات مفیدی برای کنترل و بهره‌برداری بهینه فرآیندها به دست آورد. قابل ذکر است فلومترهای کوریولیس یوکوگاوا با نام تجاری Rotamass در صنایع فرآیندی مورد استفاده قرار میگیرد.
فلومتر الکترومغناطیسی یوکوگاوا
اصل اندازه‌گیری الکترومغناطیسی (Electromagnetic flowmeters) بر اساس قانون فارادی از القای الکترومغناطیسی استوار است، در این قانون یک نیروی الکتروموتوری (اختلاف ولتاژ) به نسبت سرعت جریان تولید می‌شود هنگامی که یک سیال هادی از یک میدان مغناطیسی عبور می‌کند. فلومتر الکترومغناطیسی هیچ افت فشاری ندارد و می‌تواند انواع گوناگونی از سیالات را اندازه‌گیری کند.
مواد لایه‌بندی مختلف (PFA، PTFE، سرامیک، لاستیک پلی یورتان، لاستیک طبیعی نرم، لاستیک طبیعی سفت) و روش تحریک دوگانه منحصربه‌فرد ما، حتی با سیالات خورنده یا سیالات رسوبی، اندازه‌گیری پایدار جریان را تضمین می‌کند. قطر داخلی این فلومترها در بازه‌ای از 2.5 میلیمتر تا 1800 میلیمتر قرار دارد. فلومتر الکترومغناطیسی خازنی مناسب برای اندازه‌گیری سیالات با هدایت الکتریکی پایین و غلظت بالا سیالات رسوبی است.
این تجهیزات قابلیت استفاده در صنایع مختلفی مانند صنایع آب و فاضلاب، پالایشگاه‌ها، صنایع شیمیایی، صنعت غذا و دارو، نیروگاه‌ها و بسیاری از سایر بخش‌های صنعتی را دارا هستند. فلومتر الکترومغناطیسی قادر به اندازه‌گیری دقیق جریان سیالات با تراکم مختلف، حتی با وجود اجزای جامد در سیال، میباشد. این تجهیزات معمولاً برای کنترل فرآیند، مانیتورینگ جریان، و اندازه‌گیری دقیق مصرف سوخت در صنایع مختلف استفاده می‌شوند.
تاریخچه فلومتر الکترومغناطیسی یوکوگاوا
فلومتر مغناطیسی شرکت یوکوگاوا دارای یک تاریخچه طولانی بیش از نیم قرن است. در هر دوره زمانی، مشخصات نوآورانه‌ای به فلومتر اضافه شده و همواره درصنعت قرار گرفته است. ویژگی اصلی یوکوگاوا برای فلومتر مغناطیسی، داشتن عملکرد بالا و کیفیت بالا است.
روش تحریک دوگانه فرکانس که برای اولین بار در سری ADMAG AM در سال 1988 معرفی شد، پایداری اندازه‌گیری فلومتر مغناطیسی را به یک استاندارد بالاتر سوق داد. سری فلومتر مغناطیسی ADMAG CA نوع خازنی، اندازه‌گیری سیالات با هدایت الکتریکی پایین و سیالات چسبنده الکتریکی را ممکن ساخت. سری فلومتر مغناطیسی ADMAG AXR با ولتاژ تامین برق دوسیمی محدود، عملکرد بسیار بالایی را به دست آورد.
و در حال حاضر، سری ADMAG TI به عنوان نتیجه‌ی اتخاذ مفهوم “Total Insight” تولید شده است و به طور کامل از چرخه عمر محصول پشتیبانی می‌کند. در حالت کلی فلومترهای الکترومغناطیسی یوکوگاوا با نام تجاری ADMAG در صنایع فرآیندی مورد استفاده قرار میگیرد.
فلومتر ورتکس یوکوگاوا
اصل اندازه‌گیری فلومتر ورتکس (Vortex flowmeters) بر اساس تولید گردابه کالمن پس از یک جسم ستونی در جریان است که فرکانس این گردابه با سرعت جریان متناسب است. این تکنولوژی قادر است سرعت جریان سیال، گاز و بخار را اندازه‌گیری کند. نسبت به فلومترهای تروتل، فلومترهای ورتکس ساختاری ساده، قابلیت کاربرد گسترده و مزایای اقتصادی دارند.
فلومترهای ورتکس ساختار منحصربه‌فردی دارند که شامل تولید کننده گردابه و سنسور تشخیص گردابه است و با استفاده از تکنولوژی پردازش سیگنال مالکی، اندازه‌گیری پایدار جریان را از سیال با دمای بالا تا سیال‌های کریوژنیک برای مدت طولانی فراهم می‌کند. نوع کاهنده با کاهنده یکپارچه (لوله‌های تنگ و گسترده) مناسب برای خطوطی با نوسانات جریان فصلی بزرگ مانند خطوط تأمین بخار است. نوع چندمتغیره با حسگر دما درون تولید کننده ورتکس نیز برای اندازه‌گیری بخار مناسب است.
این فلومترها با استفاده از تکنولوژی پیشرفته و طراحی منحصربه‌فرد، اندازه‌گیری دقیق و پایدار جریان را فراهم می‌کنند. این ویژگی‌ها باعث می‌شود که فلومترهای ورتکس یوکوگاوا به‌عنوان یک ابزار قابل اعتماد و مورد اطمینان برای کنترل و اندازه‌گیری جریان در صنایع مختلف مورد استفاده قرار گیرند و به بهبود بهره‌وری کلی سیستم‌ها و فرآیندها کمک می‌کنند.
فلومتر ناحیه متغیر یوکوگاوا یا روتامتر یوکوگاوا
اصل اندازه‌گیری در فلومتر نوع منطقه متغیر یا روتامتر (Variable area flowmeter) به این صورت است که موقعیت شناور در لوله مخروطی با نرخ جریان متناسب است. این فرمت ساده اندازه‌گیری یک تاریخچه طولانی دارد. فلومتر ROTAMETER به عنوان فلومترهای نوع منطقه متغیر معروف است. این فلومتر در لوله‌های شیشه‌ای و فلزی در دسترس است و قادر است گستره وسیعی از سیالات را از گازها تا مایعات خورنده اندازه‌گیری کند. با توجه به این ویژگی‌ها، فلومتر ROTAMETER به عنوان یک ابزار اندازه‌گیری معتبر در صنایع مختلف استفاده می‌شود. و قادر است به اندازه‌گیری دقیق جریان و بهره‌وری سیستم‌ها و فرآیندها کمک کند.
فلومتر نوع منطقه متغیر یکی از قدیمی‌ترین و پخته‌ترین اصول در اندازه‌گیری جریان است. طراحی آن ساده است، یک شناور درون یک لوله شیشه‌ای به شکل مخروطی بالا می‌روند هرچه جریان بیشتر شود و موقعیت آن روی یک مقیاس خوانده می‌شود. این روش اندازه‌گیری به طور کاملاً مکانیکی است، بنابراین همانند سادگی آن، قابل اعتماد است.
فلومتر نوع منطقه متغیر از یک لوله شیشه‌ای با شناور به عنوان عنصر اندازه‌گیری استفاده می‌کند. طراحی ساده این نوع فلومتر باعث شده است که به عنوان یک روش قابل اعتماد برای اندازه‌گیری جریان در بسیاری از صنایع مورد استفاده قرار گیرد.
روتامتر شیشه ای
فلومتر روتامتر شیشه ای RAGN طراحی شده است تا اندازه‌گیری پیوسته‌ی جریان مایعات و گازها را انجام دهد. لوله اندازه‌گیری این فلومتر ساخته شده است از شیشه بوروسیلیکات با مقیاسی رنگارنگ و آسان برای خواندن. فلومتر RAGN به طور استاندارد با اتصالات استیل ضد زنگ ۳۱۶ در خطی و با گزینه‌های داخلی استیل ضد زنگ، تیتانیوم، PTFE یا PVDF عرضه می‌شود. اتصالات اتصال برای فلومتر روتامتر شیشه ای می‌تواند از نخ NPT یا اتصالات فلنجی انتخاب شود.
سیال از طریق لوله اندازه‌گیری از پایین به بالا عبور می‌کند، بنابراین نصب عمودی الزامی است. جریان واقعی توسط قسمت بالای شناور نشان داده می‌شود و می‌توان آن را مستقیماً از مقیاس روی لوله اندازه‌گیری خواند.
روتامتر فلزی
این فلومتر RAMC با طراحی کامل استیل ضد زنگ خود، در نگاه اول بسیار چشمگیر به نظر می‌رسد. اما در نگاه دقیق‌تر، یک سیستم شناسایی “بسته شدن شناور” نیز وجود دارد. ایمنی عملیاتی در هر فلومتری بسیار مهم است و RAMC همچنین این قاعده را رعایت می‌کند؛ بخش‌های تماس با سیال در مواد مختلفی در دسترس هستند و خروجی‌های ایمنی جزئی نیز به عنوان یک گزینه در دسترس است.
اگر ارزش انعطاف‌پذیری در یک فلومتر را از اندازه‌گیری هوا تا مایعات بسیار خورنده، جایگزینی در محل نشانگر بدون از دست دادن عملکرد و قابلیت تعویض شناورها ارزیابی می‌کنید، آنگاه RAMC انتخاب مناسبی برای شما است.
فلومتر RAMC تمام مزایای اصل منطقه متغیر را با طراحی محکم و اندازه‌گیری قابل اعتماد، با یا بدون نیرو، HART، به علاوه یک فلومتر بسیار چندمنظوره برای گازها، مایعات و بخار را ترکیب می‌کند.
جهت مشاهده وب سایت یوکوگاوا کلیک نمایید.
تجهیز صنعت وارد کننده و تامین کننده محصولات شرکت یوکوگاوا، انواع فلومتر های مغناطیسی، کوریولیس، ورتکس، اختلاف فشاری برند یوکوگاوا در انبار محصولات این شرکت موجو د میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
