فلو ترانسميتر

فلو ترانسميتر

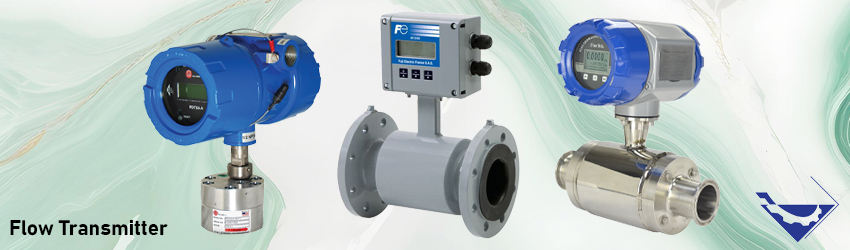

Flow Transmitter



تجهیز صنعت وارد کننده انواع فلومتر آلتراسونیکUltrasonic Flowmeter، فلومترالکترومغناطیسی Electromagnetic Flowmeter ،فلومتر ورتکس Vortex Flowmeter- مس فلومتر Mass Flowmeter – انواع فلومتر آب و گاز با برندهای اندرس هازر ، کرونه ، یوکوگاوا از سایز “1/2 تا “16





فلو ترانسميتر1



فلوترانسمیترها خروجی های الکتریکی که متناسب با ورودی های جریان هستند را ارائه می کنند.

آنها از فلومترهایی برای اندازه گیری جریان مایعات و گازها استفاده می کنند. فلوترانسمیترها از 3 نوع اساسی اندازه گیر استفاده می کنند : جرم ، حجم و سرعت .



تکنولوژی اندازه گیری



فلوترانسمیترها از چندین تکنولوژی اندازه گیری از جمله فشار تفاضلی (DP) استفاده می کنند.

اصول عملیاتی اندازه گیرهای DP این است که یک افت فشار در اندازه گیر متناسب با مربع اندازه جریان است.

مثال هایی از اندازه گیرهای DP شامل صفحات اریفیس ، دستگاه های مخروطی ، لوله های پیتوت ، لوله های ونتوری و نازل های جریان  هستند.



  • صفحات اریفیس جریان سیال را برای ایجاد فشار تفاضلی در یک قطعه تخت فلزی که متشکل از یک سوراخ است ، جمع می کنند.
  • دستگاه های مبتنی بر مخروط یک مخروط را در مرکز جریان سیال برای ایجاد یک فشار تفاضلی که متناسب با سرعت است ، قرار می دهند.
  • لوله های پیتوت جفت لوله های توخالی هستند . یک لوله تاثیر فشار و لوله دیگر پتانسیل را اندازه گیری می کند.
  • لوله های ونتوری به تدریج قطر لوله جریان را کاهش می دهند و برآیند افت فشار را اندازه گیری می کنند.
  • نازل های جریان مشابه به لوله های ونتوری هستند اما یک منطقه خروجی برای بازیابی فشار فراهم نمی کنند.





فلوترانسمیتر

فلوترانسمیتر2













شکل سمت راست : دستگاه های مبتنی بر مخروط .شکل سمت چپ : صفحات اریفیس

فلوترانسمیتر3

لوله های پیتوت



فلوترانسمیتر4 فلوترانسمیتر5









شکل سمت راست : نازل های جریان . شکل سمت چپ : لوله های ونتوری



تکنیک های اندازه گیری



فلوترانسمیترها از جابه جایی مثبت (PD) ، جریان جرم واقعی ، التراسونیک ، الکترومغناطیس و دیگر تکنیک های اندازه گیری استفاده می کنند.



  • دستگاه های PD به روش های مکانیکی و الکتریکی مایعات را اندازه گیری می کنند. مثال هایی از PD مترها عبارتند از : پیستون مترها ، مترهای چرخ دنده ای  و روتامترها .
  • فلومترهای جرمی واقعی ، میزان جریان به اصطلاح جرم را اندازه می گیرند و شامل دستگاه هایی مانند مترهای حرارتی و مترهای کریولیس هستند.
  • فلومترهای التراسونیک شامل دو فلومتر اثر دوپلری یا Doppler-effect و time-of-flight هستند.
  • دستگاه های الکترومغناطیسی از مایع به عنوان هادی استفاده می کنند و یک میدان مغناطیسی توسط سیم پیچ های انرژی یافته خارج از لوله جریان ایجاد می شود.
  • عملکرد Elbow مترها براین اساس است که وقتی مایع در یک مسیر دایره ای حرکت می کند، نیروی گریز از مرکز در امتداد لبه های بیرونی اعمال می شود.



مشخصات و ویژگی ها



فلوترانسمیترها از لحاظ شرایط عملیاتی ، پارامترهای محدوده جریان ، اجرای اندازه گیری ها و ویژگی های اختیاری متفاوت هستند.



1شرایط عملیاتی



شامل حداکثر فشار کاری ، محدوده دمایی سیال و دمای عملیاتی است.

  • حداکثر فشار کاری حداکثر فشاری است که فلوترانسمیتر می تواند در برابر آن مقاومت کند.
  • محدوده دمایی سیال تابع متریال سازنده است که معمولا بر حسب درجه فارنهایت اندازه گیری می شود.



2- پارامترهای محدوده جریان



برای فلوترانسمیترها شامل محدوده دامنه سرعت جریان، محدوده سرعت جریان حجمی ، محدوده سرعت جریان جرمی می باشد.

  • سرعت جریان جرمی  محدوده جریان به صورت جرم بر زمان است. این ویژگی ها برای سنسورهای جریان جرمی و مترها به کار برده می شود.
  • سرعت جریان محدوده جریان به صورت فاصله بر زمان است. این ویژگی ها برای سنسورهای سرعت جریان و مترها به کار برده می شود.
  • سرعت جریان حجمی گاز محدوده جریان به صورت حجم بر زمان است. این ویژگی ها برای سنسورهای جریان حجمی و مترها برای گازها به کار برده می شود.



3- اجرای اندازه گیری ها



شامل حداکثر افت فشار برای محیطی است که از طریق دستگاه حرکت می کند. عملکرد یک متر می تواند توسط “نسبت ریزش” آن تعیین شود. نسبت ریزش ، محدوده عملیاتی یا دینامیکی موثر فلومتر است.



گزینه های خروجی



فلوترانسمیترها ولتاژهای آنالوگ ، جریان های آنالوگ ، فرکانس ها و پالس هایی را تولید می کنند.

  • خروجی های به صورت ولتاژ آنالوگ معمولا ساده و خطی بوده و تابع اندازه گیری هستند. آنها همچنین نسبت به پالس ها پیوسته ترند.
  • خروجی های به صورت جریان آنالوگ برای ارسال سیگنال در فواصل طولانی مناسب اند.
  • خروجی های به صورت سیگنال پالس و فرکانس از طریق مدولاسیون دامنه (AM) ، مدولاسیون فرکانس (FM) و مدولاسیون پهنای پالس (PWM)  رمزگذاری می شوند. آنها همچنین به صورت امواج سینوسی و رشته های پالسی بیان می شوند. برخی فلوترانسمیترها عمود بر مسیر جریان قرار داده می شوند و برای دسترسی به یک لوله رزوه ای سوراخ نیاز دارند. بقیه به موازات مسیر جریان بین دو قطعه از لوله های فرآیند قرار داده می شوند و در آن مکان محکم نگه داشته می شوند.



انواع فلو ترانسميتر

  • فلوترانسمیتر هوشمند
  • فلوترانسمیتر مادون فرمز
  • فلوترانسمیتر پنوماتیک
  • فلوترانسمیتر اختلاف فشار
  • فلوترانسمیتر با نمایشگر



تکنیک های اندازه گیری فلوترانسمیتر



تکنیکنهای مختلفی برای اندازه گیری فلو ترانسميتر به کار میرود که میتوان به پاره از متداولترین آنها در زیر اشاره کرد.

  • اندازه گیری جریان به روش جابجائی مثبت Positive Displacemen
  • اندازه گیری جریان به روش اوریفیس پلیت Orifice Plate
  • اندازه گیری جریان به روش توربینی Turbine
  • اندازه گیری جریان به روتامتری (variable area)
  • اندازه گیری جریان به آلتراسونیک با پدیده دوپلر Ultrasonic: Doppler
  • اندازه گیری جریان به آلتراسونیک با روش زمان انتقال و …. Ultrasonic: Transit Time , Time of Travel , Time of Flight
  • اندازه گیری جریان به ونتوری Orifice Plate
  • اندازه گیری جریان به مغناطیسی Magnetic
  • اندازه گیری جریان به ورتکس Vortex Shedder
  • اندازه گیری جریان به روتامتر) Variable Area (Rotameter
  • اندازه گیری جریان به فلومتر مخصوص کانالهای باز Weir and Flume Open channel
  • اندازه گیری جریان به کوریالیس Coriolis
  • اندازه گیری جریان به گرمائی Thermal
  • اندازه گیری جریان به پیتوت
  • Pitot Tube



انواع فلو ترانسميتر با مارک های مختلف اعم از



فلوترانسمیتر ویکا / فلو ترانسمیتر Wika

فلوترانسمیتر ایندومارت / فلو ترانسمیتر Indumart

فلوترانسمیتر روزمونت / فلو ترانسمیتر Rosemount

فلوترانسمیتر یوکوگاوا / فلو ترانسمیتر Yokogawa

فلوترانسمیتر زیمنس/ فلو ترانسمیتر Siemens

فلوترانسمیتر اشنایدر / فلو ترانسمیتر Schneider

فلوترانسمیتر دانفوس / فلو ترانسمیتر Danfoss

فلوترانسمیتر ای بی بی / فلو ترانسمیتر Abb

فلوترانسمیتر اشکرافت / فلو ترانسمیتر Ashcroft
