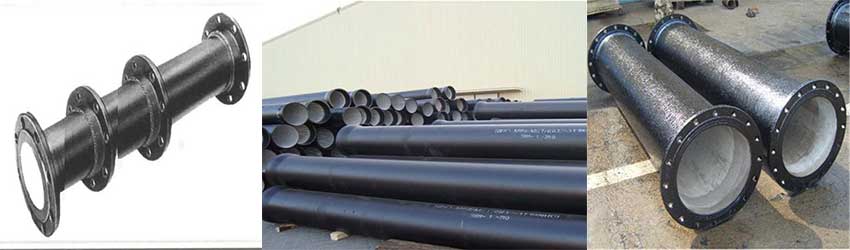

لوله چدنی
انواع مختلف موادی كه لوله ها به كمک آنها ساخته شده و یا می توانند ساخته شوند بی پایان هستند.
اما در میان آنها متداول ترین مواد كربن استیل و یا دیگر مواد مانند Chromes , Stainless Steel ، آهن ، برنج ، مس ، سرب ، آلومینیوم ، شیشه ، پلاستیک های گوناگون و لاستیك می باشند.
در طی سالیان گذشته برخی از مواد نامبرده با یكدیگر مخلوط شده و در لوله ها بكار رفته اند.
از این دست می توان كربن استیل با شیشه، كربن استیل با انواع پلاستیك، كربن استیل با سیمان را نام برد.
هر یك از مواد نامبرده فواید و معایب خاص خود را داشته است.
فاكتورهای زیادی در امر انتخاب جنس مواد سازنده وارد می شود
.مهمترین آنها محصول جاری در لوله ، فشار ، دما ، سایز ، راحتی نصب و اقتصادی بودن است.
لوله چدنی
جنس اين لوله ها از چدن ريخته گري است و بر حسب نوع كاربرد آنها انواع و مقدار آلياژ ، شكل و طول لوله ، نوع اتصالات آنها با هم متفاوت هستندو اغلب در سيستم لوله كشي فاضلاب استفاده مي شوند .
لوله چدني كه در سيستم لوله كشي فاضلاب به كار مي رود :
الف) سرتوپي ( يك سرتوپي –دو سرتوپي )
ب) دو سر تخت
مزایای استفاده از لوله و اتصالات چدنی در ساختمانها
• به دلیل ضخامت بالا و قیر اندود بودن ، عبور آب در داخل لوله موجب ایجاد صدای آزار دهنده بخصوص در هنگام شب نمی گردد.
• جلوگیری از متصاعد شدن بوی نامطبوع فاضلاب به دلیل نگه داشتن مقدار کافی آب فاضلاب عبوری در مجاری انواع سیفون.
• مقاومت بالا در مقابل روش های فیزیکی رفع گیر مانند فنر زدن.
• مقاومت بالا در برابر یخ زدگی و ترکیدگی ناشی از آن در فصل سرما.
• مقاومت بالا در برابر انواع تنش های وارده بر ساختمان.
• بالا بودن عمر مفید محصولات چدنی به نحوی که بیشتر از عمر مفید بناها دوام و کارایی دارد.
• انطباق با استانداردهای ملی ساخت و ساز ، مخصوصاً مبحث 16 مقررات ملی ساختمان ایران.
مقایسه لوله چدنی توپی دار و سر تخت
1- قابلیت تحمل فشار لوله های سرتخت بیشتر است.
2- لوله های سر تخت به دلیل نداشتن مادگی و لبه های قیطانی و وزن و ضخامت کمتر و نوع پیوند کاربرد بیشتری دارند.
3- لوله های سرتخت به دلیل خاصیت الاستیکی نوع پیوند آن تغییر حرارت بیشتری را نسبت به لوله های دیگر تحمل می کند.
روش اتصال لوله چدني توپ دار
- ابتدا بايستي بدنه لوله واتصالات از نظر سالم بودن تست شود و نحوه آزمايش از طريق زدن ضربات آرام چكش امكان پذير است . چنانچه لوله شكسته باشد يا حتي داراي ترك مويي حزيي باشد صداي ضربات به صورت بم كه اصطلاحاً صداي « مرده چدن » نام دارد شنيده مي شود .
- پس از اينكه لوله ها در يك امتداد به صورت هم محور در داخل يكديگر قرار داده شدند كنف مخصوص بايستي با استفاده از قلم و چكش در طوقه مطابق شكل متراكم شود .
- سرب مذاب كه قبلاً توسط چراغ كوره اي يا كوزه ذوب تهيه شده با ملاقه مطابق شكل داخل طوقه ريخته مي شود . چنانچه محل پيوند به صورت كاملاً عمودي و سرتوپي رو به بالا باشد نيازي به كمربند سرب ريزي نيست اما اگر محل پيوند افقي يا مايل يا سرتوپي رو به پايين باشد استفاده از كمربند سرب ريزي ضروري است و بايد با استفاده از كمربندهاي نخ سوز يا لاستيكي يا فلزي يا گل رس با ايجاد مسير سرب ريزي عمل سرب ريزي را انجام داد .
- بعد از تمام مراحل فوق وقتي سرب سرد شد آن را بايد با استفاده از قلم سرب كوبي و چكش به طور آهسته كوبيد تا مواد لازم حتي الامكان به داخل اتصال برود .
روش اتصال لوله چدني سر تخت
- ابتدا بايد واشر لاستيكي را از طوقه فولادي خارج كرده و سالم بودن آن را بررسي نمود .
- واشر لاستيكي را در انتهاي قطعه اول لوله مورد اتصال قرار داده به طوريكه رگه برجسته مياني واشر به لبه انتهايي لوله مماس باشد .
- قسمت آزاد واشر لاستيكي را به پايين برگردانده تا رگه برجسته مياني روي لبه انتهايي لوله قرار گيرد .
- قطعه دوم مورد اتصال را وارد واشر لاستيكي نموده به طوريكه لبه آن روي رگه برجسته مياني قرار گيرد . سپس بايد قسمت برگردانيده شده واشر را به حالت اول خود درآورد .
- بست نگهدارنده فولادي را باز رده جهت سهولت بسته شدن سطح داخلي آن را كمي چرب نموده و طوقه را در محل خود و بر روي واشر لاستيكي قرار داده و پيچها را در محل خود بايد بتدريج سفت نمود .
لوله های چدن داکتیل
یکی از پرکاربردترین لوله های صنعت آب ، لوله های چدن داکتیل میباشند که در مدلهای قدیمی از نوع پیچی که به صورت مهره های چدنی پیچی با سرب و کنف آببندی شده اند و در مدل های جدید که نوع آن بواتد گلندی و به روزترین مدل لوله های داکتیل مدل تایتونی با پوشش داخلی سیمان و پوشش خارجی زینگ ریچ و رنگ بیتومن پرایمر می باشد.
نوع جنس بدنه
چدن داکتیل GGG40 GJS4000 ,
سایز
۵۰ – ۲۰۰۰
پوشش رنگ
پوشش به صورت رنگ پودری اپوکسی با ضخامت ۲۵۰ میکرون و بر طبق سفارش مشتری تا ۴۰۰ میکرون قابل اجرا می باشد.
فشار
PN6~PN25
استاندارد
استاندارد تولید: ISO 2531:2009 , EN 545:2010
استاندارد ایران: INSO3732
مزایا
- عمر بسیار بالای لوله های داکتیل و مقاومت بالا در مقابل خوردگی
- تحمل فشار بالای کاری تا حداقل ۲۵ بار و فشارهای ضربه قوچ
- تحمل فشارهای خارجی وارده به لوله از نظر عبور ماشین آلات سنگین از روی لوله ها
- تنوع سایز از ۰۵ تا ۲۰۰۰
- نحوه نصب بسیار آسان و بدون نیاز به دستگاه جوش
- قیمت تمام شده مقرون به صرفه ی کل پروژه
