منبع انبساط چیست؟

منابع انبساط برای کنترل انبساط حجمی آب موجود در سیستم های تاسیساتی در اثر افزایش دما ،  تعبیه می شود.

منابع انبساط بنابر نوع فشار کاری به دو دسته کلی زیر تقسیم بندی می شود:

1. منبع انبساط باز

2. منبع انبساط بسته

منابع انبساط باز (Open expantion tank)  در فشار اتمسفر کار می کنند.

این دسته از منابع انبساط در ارتفاعی بالاتر از دیگ (معمولا در پشت بام)  قرار می‌گیرند و حجم اضافی ناشی از انبساط آب تاسیسات، برای ورود به آن‌ها از لوله رابط بین دیگ و منبع بالا رفته و فشاری معادل ارتفاع ستون آب بالارفته به کل سیستم اعمال می‌کند.

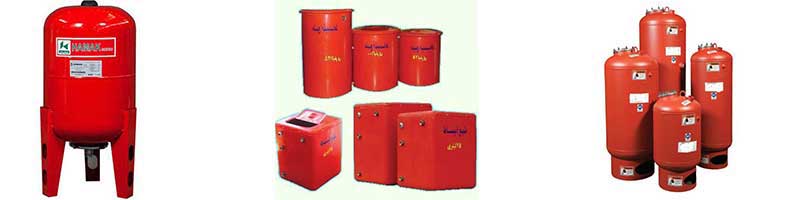

انواع منبع انبساط



طرز کار منبع انبساط باز

آب موجود در چرخه تاسیسات ساختمان، بعد از دریافت گرما در دیگ، منبسط شده و حجم آن افزایش می‌یابد. جهت جلوگیری ازخروج این حجم اضافی از چرخه و همچنین کنترل فشار استاتیک سیستم گرمایش ساختمان، منبعی تعبیه می‌شود که به آن منبع انبساط می‌گویند. با افزایش حجم آب موجود در چرخه، منبع انبساط پر خواهد شد و به دلیل ارتفاع آن نسبت به دیگ، فشار استاتیکی برابر با ارتفاع منبع (عددی بین 3 تا 10 bar بسته به ارتفاع بنا و نوع دیگ) روی آن اعمال می کند که بنا به اصل ظروف مرتبطه، این فشار به تمام آب موجود در چرخه تاسیسات اعمال می‌شود و باعث بالارفتن آب از لوله‌ های تاسیسات می‌گردد. به عبارتی دیگر، منبع انبساط با جمع آوری و ذخیره حجم اضافی ناشی از انبساط حجمی آب، که بر اثر گرما بوجود آمده است، از طریق مکانیزم‌های داخل سیستم هد فشاری لازم برای بالا رفتن آب در لوله‌های تاسیسات را یکسان می کند.

نکته مهم دیگر درباره منبع انبساط این است که چون این منبع در ارتباط مستقیم با دیگ می‌باشد، دمای آب موجود در آن در حین عملکردِ پایای چرخه، در حد دمای معادل با آب خروجی از دیگ است و چون منبع انبساط باز معمولا در هوای آزاد نصب می‌گردد، می‌تواند انتقال حرارت بالایی با هوای سرد محیط داشته باشد که این مبادله گرما بیش از مبادله گرمای چند رادیاتور داخل ساختمان می‌باشد و بار حرارتی اضافی قابل توجهی را به دیگ تحمیل می‌کند. لذا عایق‌کاری مناسب منبع انبساط می‌توان تا حد قابل توجهی در هزینه جاری تامین انرژی مشعل و دیگ صرفه جویی کرد که برای این عایق‌کاری با توجه به جنس منبع که از فولاد، گالوانیزه، آلومینیوم یا استنلس استیل باشد، ضخامتی بین 2 الی 5 سانتی‌متر پیشنهاد می‌شود.

محدوده عملکرد این منابع به ارتفاع ساختمان وابسته می‌باشد که این فشار با توجه به اختلاف ارتفاع بین دیگ و منبع انبساط قابل محاسبه و تنظیم است. اما به دلیل این که ارتفاع ستون آب بالا آمده از منبع انبساط، هد فشاری لازم برای بالارفتن آب گرم در لوله‌های تاسیسات را تنظیم می کند، منبع انبساط باز را باید همواره در ارتفاعی بالا‌تر از بالاترین مبادله‌گر گرما نصب کرد که مطابق استاندارد‌های موجود، اختلاف ارتفاع بین منبع و آخرین مبادله‌گر باید بیش از 2 متر باشد.

منبع انبساط باز از طریق لوله ارتباطی که با دیگ دارد و توسط شناور موجود در آن، مقدار آب موجود در چرخه را نیز کنترل می‌کند، بدین ترتیب که در صورت بروز هرگونه نشتی در چرخه تاسیسات که باعث کاهش حجم یا همان افت ارتفاع سطح آزاد آب موجود در منبع انبساط شود، با اضافه نمودن آب شهری به اندازه آب خروجی از چرخه، مقدار آب چرخه ثابت می‌ماند.

منبع انبساط بسته

منبع انبساط باز با وجود سادگی روش طراحی و ساخت، دارای معایبی است که از آن چه می‌توان به موارد زیر اشاره کرد:

  • انتقال حرارت زیاد با هوای سرد محیط
  • حجم لوله‌کشی نسبتا بالا (بیش از ارتفاع ساختمان) جهت کارگذاری منبع
  • عدم جوابگویی برای فشار های بیش از 3 bar در ساختمان های کوتاه
  • بروز خوردگی در حضور اکسیژن هوا و آب

برای رفع معایب فوق، از منبع انبساط بسته استفاده می‌کنند. در داخل منبع انبساط بسته، مخزنی پر از گازی تحت فشار و نیز قسمتی برای ورود آب وجود دارد که از طریق برقراری تعادل فشاری بین گاز تحت فشار و آب، مقدار فشار آب تعیین می‌شود. بدین ترتیب منبع انبساط بسته، نیازی به نصب در ارتفاعی بالاتر از دیگ را ندارد و می توان آن را در موتورخانه و در نزدیکی دیگ (بر روی خروجی انبساط روی دیگ) تعبیه کرد.

منابع انبساط بسته را با توجه به مکانیزم عملکردی، نوع گاز و نوع مخزن حجم متغیر، به انواع زیر تقسیم می‌شوند:

  • منبع انبساط بسته قابل تنظیم
  • منبع انبساط  بسته دیافراگمی
