گیج دما ویکا

گیج دما ویکا

گیج دما، یکی از محصولات اندازه‌گیری دما توسط شرکت ویکا است. این محصول در مدل‌های مختلف تولید شده و در صنایع مختلف استفاده می‌شود. نوع رایج این ترمومترها شامل گیج‌های بی‌متال و گازی می باشد. گیج‌های دما با فناوری دنباله‌دار WIKA تولید می‌شوند و از گاز برای اندازه‌گیری دما استفاده می‌کنند. مدل F73 از ترمومترهای دنباله‌دار WIKA است که معمولاً به طول 2 تا 10 متر تولید می‌شود.

صنایعی که از این گیج‌ها استفاده می‌کنند، شامل صنایع حرارتی و برودتی، صنایع نفت و گاز، پتروشیمی و سایر صنایع مرتبط می‌شوند. در ادامه این مقاله، ابتدا توضیحات اولیه‌ای درباره گیج دما ارائه می‌دهیم و سپس به معرفی انواع ترمومترهای ویکا و مشخصات فنی آنها می‌پردازیم.

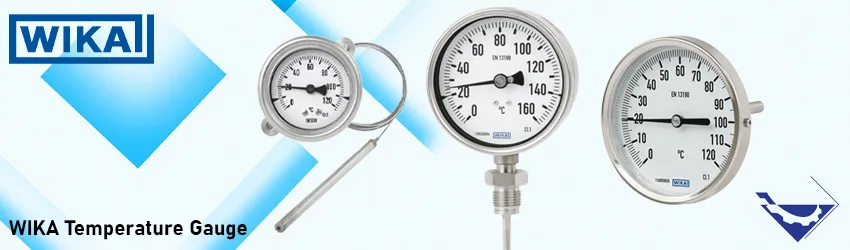

انواع گیج دما ویکا

گیج دما یا ترمومتر چیست؟

گیج دما، به عنوان یک وسیله اندازه‌گیری دما در تاسیسات مکانیکی، با توجه به شرایط محیطی و استانداردهای مربوطه عمل می‌کند. انواع مختلف گیج دما شامل گیج دمای دوفلزی، گیج دمای عملکرد گازی، گیج‌های انبساطی، گیج دمای شیشه‌ای ماشین و ترمومترهای manometer اندازه‌گیری فشار و دما می‌باشد.

گیج‌های دما در انواع مختلفی وجود دارند، از جمله گیج‌های روغنی و خلاء، گیج‌های عقربه‌ای و دیجیتال، گیج‌های تفاضلی و منفی، گیج‌های دیافراگمی و غیره. محدوده اندازه‌گیری و مکان قرارگیری سنسور در گیج دما نقش مهمی در تعیین نوع و مدل آن ایفا می‌کنند.

شرکت ویکا، با تولید گیج دمای با کیفیت و متنوع، یکی از ابزارهای پرکاربرد و قابل اعتماد در زمینه اندازه‌گیری دما است. اندازه‌گیری دما در پروژه‌های مختلف بسیار اهمیت دارد و می‌تواند بر جریان و پیشرفت یک واکنش یا فرایند تأثیرگذار باشد.

بنابراین، شرکت‌ها به دنبال تولید ابزارهای مناسب و کارآمد برای اندازه‌گیری دما هستند و گیج دمای ویکا یکی از محصولات مورد استفاده قرار می‌گیرد. گیج دمای ویکا با توجه به تغییرات در ظاهر و قسمت‌های استفاده شده در طراحی، انواع مختلفی دارد و برای کاربردهای متنوعی قابل استفاده است.

کاربرد ترمومتر های بیمتال

ترمومترهای بیمتال از نوع تماسی و جزء پر مصرف ترین وسائل اندازه گیری سنجش دما میباشند و در اکثر وسائل نظیر ترموستات اتو یا سماور و یا نشاندهنده دمای آبگرمکن کاربرد دارند.

نمونه های صنعتی با شکلی شبیه فشار سنج (پرشر گیج) با دنباله ای که بسته به کار برد آن میتواند از زیر یا از پشت و استیل یا برنجی باشد و معمولا قطر صفحه 5 تا 10 و 15 سانت موجود میباشند .

بازه دمائی که میتوان از این ترمومتر های استفاده کرد معمولا از منهای 40 تا حداکثر 300 درجه سانتیگراد است .

از مزایای استفاده از این ترمومتر قیمت ارزان و سادگی عملکرد آن نسبت به نمونه های دیجیتال میباشد .



بی متال

اصول عملکرد گیج دما ویکا

دما (گیج دما ویکا مدل S5551) با یک سیستم بی متال داخل ساقه ترمومتر اندازه گیری می شود. سیستم بی متال متشکل از دو نوار فلزی متصل به هم می باشد که دارای ضریب انبساط مختلف اند.

بنابراین یک نوار سریع تر از دیگری منبسط شده ، باعث می شود که نوار بی متال نسبت به دمای آن خم شود.

سیستم بی متال به صورت مارپیچی در ساقه قرار داده شده و برای پایداری طولانی مدت ، حرارت داده می شود.

تغییرات دما باعث باز و بسته شدن نوار بی متال شده که به نوبه خود عقربه را می چرخاند.

به عبارت دیگر در زیر یا پشت ترمومتر ، ساقه ای وجود دارد که در اصل قسمتی از ترمومتر بوده که با سیال در تماس است و حرارت محیط را دریافت می کند.

حال سیستم بی متال را درون ساقه قرار می دهند و انتهای بی متال را به انتهای ساقه محکم می کنند. قسمت مرکزی بی متال هم به یک محور متصل می کنندکه این محور از بیرون به عقربه ای که قرار است میزان دما را به ما نشان بدهد ، متصل می گردد.

با افزایش و کاهش دما ، سیستم بی متال شروع به چرخش می کند و جمع یا باز می شود . از آنجا که این پیچش به دور محور مرکزی بی متال صورت می گیرد ، لذا عقربه گیجی را که به آن متصل است ، حول محورش می چرخاند.

ترمومتر بی متال

شکل 2 : ساختار داخلی ترمومتر از جمله : “ساقه ترمومتر” ، “مارپیچ بی متال” ، “پیچ تنظیم” ، قاب ، “صفحه مدرج”  ، عقربه و اتصالات .

معرفی شرکت ویکا

شرکت آلمانی ویکا (WIKA) یکی از معروف ترین سازندگان ابزار دقیق و تجهیزات کنترل پروسه در جهان است. تولیدات این شرکت شامل ابزار های اندازه گیری  فشار، دما و ……. است .

در حال حاضر شرکت ویکا شامل شبکه ای از صدها  شرکت در بیش از  40 کشور جهان است. شرکت WIKA هم اکنون بزرگترین تولید کننده ابزارهای اندازه گیری دما و فشار در جهان می باشد.

از معروف ترین تجهیزات مورد استفاده از این کمپانی در صنعت کشور میتوان به مانومتر و ترمومتر و ترانسمیترهای فشار اشاره نمود .



انواع گیج دمای ویکا

انواع گیج دمای ویکا که در توضیحات ذکر شده است عبارتند از:

  • 1. Model TGU73.100: گیج دمای گازی با نسخه استیل ضدزنگ برای اتصال به واحد رادیویی WIKA.
  • 2. Model A43: گیج دمای بیمتالی برای فناوری گرمایش.
  • 3. Model TG53: گیج دمای بیمتالی بر اساس استاندارد ASME B40.200، نسخه فرآیندی.
  • 4. Model A48: گیج دمای بیمتالی برای سیستم‌های تهویه و یخچال.
  • 5. Model TG54: گیج دمای بیمتالی بر اساس استاندارد EN 13190، نسخه فرآیندی.
  • 6. Model TG58SA: گیج دمای بیمتالی برای کاربردهای بهداشتی.
  • 7. Model A50: گیج دمای بیمتالی با نسخه استاندارد.
  • 8. Model 55: گیج دمای بیمتالی بر اساس استاندارد EN 13190، نسخه پریمیوم.
  • 9. Models A52، R52: گیج دمای بیمتالیک برای کاربردهای صنعتی.
  • 10. Model 73: گیج دمای گازی با نسخه استیل ضدزنگ.
  • 11. Model 70: گیج دمای انبساطی با نسخه استیل ضدزنگ.
  • 12. Model TGT73: گیج دمای گازی با سیگنال خروجی الکتریکی، نسخه استیل ضدزنگ.
  • 13. Model A46: گیج دمای بیمتالی برای فناوری گرمایش، نسخه‌های ویژه.
  • 14. Model 74: گیج دمای گازی برای کاربردهای بهداشتی، نسخه استیل ضدزنگ.
  • 15. Models TF58، TF59: گیج دمای انبساطی با طراحی پنل اجاقی به ابعاد 58 × 25 میلیمتر یا 62 × 11 میلیمتر.
  • 16. Model 75: گیج دمای گازی با مقاومت بالا در برابر لرزش، نسخه استیل ضدزنگ.
  • 17. Model IFC: گیج دمای انبساطی.
  • 18. Model TGT70: گیج دمای انبساطی با سیگنال خروجی الکتریکی، نسخه استیل ضدزنگ، با/بدون کاپیلاری دور.
  • 19. Model 32: گیج دمای شیشه‌ای ماشین با نسخه V-شکل.
  • 20. Model THM10: ترمومتر بیمتال ترمومانومتر Eco برای اندازه‌گیری فشار و دما.
  • 21. Models 100.0x، 100.1x: ترمومانومتر برای اندازه‌گیری فشار و دما.
  • 22. Model MFT: ترمومانومتر برای اندازه‌گیری فشار و دما.
  • 23. Model A2G-61: یک سنسوردمایی آنالوگ برای اندازه‌گیری دما در لوله‌های تهویه.

با توجه به مدل های اشاره شده در بالا در ادامه به بررسی مشخصات فنی برخی از این مدل ها می پردازیم.

مشخصات فنی گیج دما ویکا

گیج دما ویکا Model 55:

مشخصات فنی مدل 55 گیج دما بیمتالی ویکا به شرح زیر است:

  • – محدوده اندازه‌گیری دما: -70 تا +600 درجه سانتیگراد (-94 تا +1,112 درجه فارنهایت).
  • – قابلیت استفاده در دماهای محیطی بسیار سرد و گرم.
  • – دارای یک جعبه اتصال جهت تعمیر و نگهداری آسان.
  • – ساخته شده کاملاً از فولاد ضدزنگ.
  • – طول ساقه (استم) قابل تنظیم به صورت جداگانه از 63 تا 1,000 میلیمتر (2.5 تا 39 اینچ).

این مدل گیج دما بیمتالی مطابق با استاندارد EN 13190 طراحی و تولید شده است. با کیفیت بالا، این ترمومتر به خصوص برای نیازهای صنعت فرآیندی طراحی شده است و در صنایع شیمیایی، پتروشیمی، نفت و گاز و مهندسی قدرت با موفقیت استفاده می‌شود. مدل 55 به عنوان یک ابزار اندازه‌گیری دما که از فولاد ضدزنگ ساخته شده است، مقاومت در برابر محیط‌های تهاجمی را دارا می‌باشد.

همچنین، جعبه اتصال مدل 55 می‌تواند از جنس 316L باشد تا نیازهای بالاترین مراحل را برآورده کند. همچنین، برای امکان نصب بهینه در فرآیند، انواع طولهای ورودی و اتصالات فرآیند متفاوتی برای این مدل قابل انتخاب هستند.

گیج دما ویکا Model 73:

مشخصات فنی مدل 73 گیج دما گازی ویکا به شرح زیر است:

  • – محدوده اندازه‌گیری دما: -200 تا +700 درجه سانتیگراد (-328 تا +1,292 درجه فارنهایت).
  • – عملکرد سریع در پاسخگویی.
  • – جعبه و ساقه (استم) از فولاد ضدزنگ.
  • – تنوع طرح‌های اتصال و نصب جعبه.

این مدل گیج دما گازی مطابق با استاندارد EN 13190 طراحی و تولید می شوند. با کیفیت بالا، این ترمومتر به خصوص برای نیازهای صنعت فرآیندی طراحی و در صنایع شیمیایی، پتروشیمی، نفت و گاز و مهندسی قدرت با موفقیت استفاده می‌شود. مدل 73 که کاملاً از فولاد ضدزنگ ساخته شده است، قابلیت استفاده در شرایط آب و هوایی سخت را داراست.

این ترمومترها دارای محافظت بالایی در برابر نفوذ IP65 می‌باشند و می‌توانند حتی در کاربردهای خارجی در دماهای منفی استفاده شوند. در شرایط لرزش بالا، عملکرد با استفاده از مایع ته‌آرامی امکان پذیر است و عملکرد مایع تحت شرایط ارتعاش بالا نیز قابل انجام است.

با توجه به تنوع طرح‌های ممکن، ترمومترهای گازی مدل 73 می‌توانند به طور کامل به هر اتصال یا محل فرآیندی مناسب بپیوندند. در نسخه بالب تماسی، اندازه‌گیری دما بدون هرگونه تماس با محیط ممکن است، حتی در صورتی که قطر لوله بسیار کوچک باشد.

در صورت وجود شرایط آب و هوایی سخت در محل استفاده، مدل 73 انتخاب مناسبی است و می‌تواند در دماهای بین -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت) (در نسخه POLARgauge تا -50 درجه سانتیگراد (-58 درجه فارنهایت) تا -70 درجه سانتیگراد (-94 درجه فارنهایت)) استفاده شود.

خرید گیج دما ویکا

گیج دما ویکا یک وسیله اندازه‌گیری دما است که در صنایع مختلف استفاده می‌شود. این ترمومترها از انواع مختلفی از جمله گیج‌های بی‌متال و گازی تشکیل شده‌اند. آنها قادر به اندازه‌گیری دما در محدوده‌های مختلف و با دقت‌های مختلف هستند.

ترمومترهای دنباله‌دار WIKA با استفاده از گاز ساخته می‌شوند و در صنایعی مانند حرارت و برودت، نفت و گاز، پتروشیمی و غیره استفاده می‌شوند. این ترمومترها در اندازه‌ها و مشخصات مختلفی تولید می‌شوند و قابلیت نصب طول دنباله‌های متناسب با نیازهای محیطی را دارند.

برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌ گیج دمای ویکا ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه گیج دما ویکا را ارائه می‌دهد.

این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت گیج دما ویکا، خرید گیج دما ویکا و فروش گیج دما ویکا ارائه دهند و شما کاربران را در انتخاب بهترین گزینه هدایت کنند.

شخصات گیج دما ویکا مدل S5551

  • محفظه : محفظه و قاب از جنس استینلس استیل سری 304 محکم و مقاوم در برابر خوردگی است.

طراحی و ساخت به منظور ارائه یک آب بندی مقاوم (4X  NEMA , 65 IP) که مانع از زنگ زدگی و آسیب کریستال ناشی از رطوبت به قطعات کاری می شود.

همواره حداکثر دمای محفظه باید زیر 200 نگه داشته شود.

  • صفحه مدرج : از جنس آلومینیوم با پرداخت به رنگ سفید مات برای کاهش تابش خیره کننده و Anti-parallax است.

یعنی تاثیری که به موجب آن موقعیت یا جهت هنگام مشاهده از موقعیت های مختلف متفاوت نمی باشد .

اگر به مقیاس دوگانه مجهز باشد ، صفحه داخلی پایین تر با درجه سلسیوس و صفحه بیرونی بالاتر با درجه فارنهایت مقعر می شود و دقیقا هر دو مقیاس را نشان می دهد.

  • تنظیم مجدد یا ریست خارجی : در قسمت پیچ تنظیم کننده می توان از آچار یا پیچ گوشتی به منظور کالیبراسیون زمینه ترمومتر استفاده کرد.

این ویژگی امکان ماکزیمم دقت را در یک منطقه انتخابی از محدوده دما فراهم می کند. گسکت یا واشر O-ring مانع نشت شده و آب بندی محکمی را ایجاد می کند.

  • استانداردها : ویکا تولید کننده ترمومترهای بی متال 40.3 ASME B می باشد که از سوی انجمن مهندسان مکانیک آمریکایی استاندارد شده است.
  • پنجره : پنجره از نظر نوری واضح و شیشه ای قوی و فشرده برای حفظ یکپارچگی می باشد.

پنجره های آکریلیک و Lexan به عنوان یک گزینه در دسترس هستند ، اما برای محفظه های با دمای متجاوز از حداکثر  200 (برای پنجره پلاستیک / آکریلیک 150 ) توصیه نمی شود.

  • عقربه : آلومینیوم کم وزن و متعادل که با رنگ سیاه مات پرداخت شده است.
  • ساقه :  استینلس استیل 304 که در قسمت راس و کانکتور محفظه به منظور جلوگیری از نشت جوشکاری شده است. قطر استاندارد  اینچ است و  اینچ در دسترس است. طول دنباله های ساقه تا 72 اینچ و همچنین ساقه از جنس استینلس استیل 316 و مجموعه کانکتورها در دسترس هستند.
  • غوطه وری : به منظور خواندن دقیق دماها ، ساقه را حداقل به اندازه 2 اینچ در مایع متلاطم یا به اندازه 4 اینچ در هوا یا گاز در حرکت غوطه ور کنید.
  • حد بالا : موقتا حد بالایی یا پایینی از 50 % مقیاس حداکثر تا 500 یا 260 بر دقت دستگاه تاثیر نمی گذارد.
  • “عنصر بی متال” : یک سنسور دمایی مارپیچ به شدت حساس که  به منظور از دست دادن تنش های ذاتی و اطمینان از دقت در ادامه کار، به دقت سایز بندی ، تست و heat treatment ( گروهی از فرآیندهای صنعتی و فلز کاری که به منظور تغییر خواص فیزیکی و گاهی شیمیایی متریال مورد استفاده قرار می گیرد.) می شود.
  • دقت : دقت به اندازه 1 % از کل مقیاس را تضمین می کند.
  • تعدیل کردن : یک ژل خنثی به منظور به حداقل رساندن نوسان عقربه .
  • 7 سال گارانتی : ویکا یک ضمانت 7 ساله در انواع استانداردهای 30 ، 31 ، 50 ، 51 ، 32 و 52 را تمدید می کند. این چنین واحدهایی برای خلاصی از هر گونه نقص در متریال و شیوه کار تحت خدمات و استفاده عادی گارانتی می شوند. ویکا برای همه مدل های دیگر گارانتی 1 ساله را تنظیم می کند. جزئیات کامل بر اساس درخواست در دسترس است.
  • خط مشی ترمومتر پر شده : پرکننده سیلیکونی در انواع انتخابی برای محدوده های بین  ℉ 40- و℉ 500 در دسترس هستند، ویکا استفاده از ابزارهای پر شده برای استفاده مداوم در دماهای عملیاتی بالاتر از ℉400 (℃ 204) یا زیر ℉100- (℃70-) را توصیه نمی کند.

تحت هیچ گونه شرایطی ، ضمانت نامه ابزار اعمال نمی شود یا ویکا هر مسئولیتی را در قبال استفاده از این دماهای ذکر شده در بالا بر عهده خواهد گرفت.

طبق استاندارد مورد استفاده در مورد ترمومترهای پر شده ، به دلیل انبساط مایع پر شده و شکستن بالقوه لنزها، پنجره های شیشه ای مسطح نباید مورد استفاده قرار گیرند.
