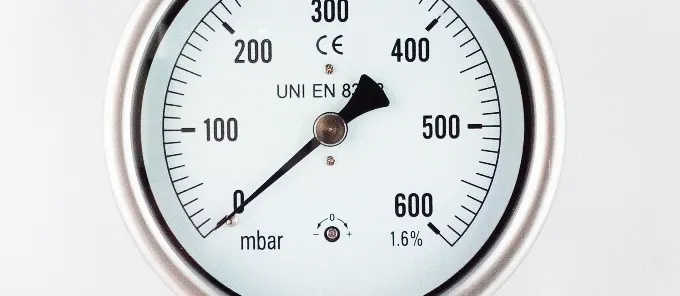

گیج فشار میلی بار چیست؟
گیج فشار میلی بار (mbar Pressure Gauge) تجهیزی برای اندازه گیری و نمایش فشارهای بسیار پایین است؛ فشارهایی که معمولاً در محدوده چند میلی بار تا چند صد میلی بار می باشند. این گیج ها به دلیل حساسیت بالا و نیاز به دقت در رنج های پایین، معمولاً با المنت اندازه گیری دیافراگمی یا کپسولی طراحی می شوند تا کوچک ترین تغییرات فشار را به صورت پایدار و قابل اعتماد نشان دهند.
حساسیت و دقت بالای گیج های میلی بار باعث شده در حوزه هایی که فشار کم نقش حیاتی دارد مانند تجهیزات پزشکی، صنایع آزمایشگاهی، سیستم های HVAC، فیلترها، خطوط گاز کم فشار و هودهای آزمایشگاهی به عنوان تجهیز اندازه گیری ضروری مورد استفاده قرار گیرند.
در این مقاله به صورت جامع به بررسی مشخصات فنی، عملکرد، مزایا، کاربردها، عوامل مؤثر بر قیمت و خرید گیج فشار میلی بار می پردازیم تا انتخاب دقیق تری بداشته باشید.
مشخصات فنی گیج فشار میلی بار
| مشخصات فنی گیج فشار میلی بار | |
|---|---|
| واحد اندازه گیری فشار | میلی بار (mbar) |
| المنت اندازه گیری فشار | دیافراگمی (برای فشارهای خیلی پایین و دقیق) کپسولی (برای فشارهای پایین تا متوسط) |
| متریال بدنه | استیل ضدزنگ ۳۱۶ آلومینیوم یا برنج |
| قطر صفحه (Dial Size) | ۶۳ میلیمتر، ۱۰۰ میلیمتر، ۱۶۰ میلیمتر (بیشترین کاربرد در فشارهای پایین) |
| کلاس دقت (Accuracy Class) | ±۰.۶%، ±۱%، ±۱.۶% |
| محدوده اندازه گیری فشار | از چند mbar تا چند هزار mbar |
| نوع اتصال | رزوهای: ۱/۲” یا ۱/۴” NPT، G |
| حداکثر فشار مجاز (Overpressure Limit) | معمولاً ۱.۳ تا ۳ برابر رنج نامی |
| متریال المنت اندازه گیری | استیل ضدزنگ ۳۱۶ مونل یا Hastelloy (برای سیالات خورنده) |
ویدیو معرفی انواع گیج فشار میلی بار
عملکرد گیج فشار میلی بار
همانظور که بیان شد گیج فشار یا مانومتر میلی بار برای اندازه گیری فشارهای بسیار پایین طراحی شده است و عملکرد آن بر اساس تغییر شکل المنت اندازه گیری فشار است. به بیان بهتر زمانی که فشار سیال وارد گیج می شود، المنت داخلی متناسب با مقدار فشار تغییر شکل می دهد و این تغییر مکان به عقربه منتقل شده و بر روی صفحه مدرج نمایش داده می شود. انواع المنت اندازه گیری در گیج فشار میلی بار عبارتنداز:

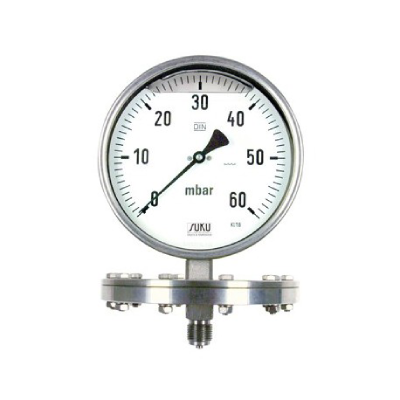

عملکرد المنت دیافراگمی
در این مدل، یک دیافراگم نازک و حساس از جنس استیل یا آلیاژهای مقاوم در برابر خوردگی وجود دارد. با وارد شدن فشار کم، دیافراگم اندکی خم می شود و این تغییر شکل با دقت بالا به عقربه منتقل می گردد. این نوع المنت برای اندازه گیری فشارهای بسیار پایین و دقیق ایده آل است.

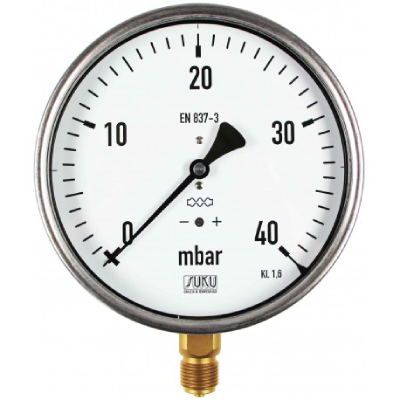

عملکرد المنت کپسولی
المنت کپسولی از دو دیافراگم تشکیل شده که بین آن ها فضای بستهای وجود دارد. وقتی فشار وارد می شود، کپسول انبساط یافته و تغییر حجم آن باعث حرکت مکانیزم داخلی می شود. این مدل برای فشار پایین تا متوسط مناسب بوده و پایداری بیشتری در بازه های گسترده دارد.
مزایای استفاده از گیج فشار میلی بار
گیج های فشار میلی بار دارای مزایایی به شرح زیر می باشند:
- دقت بالا در فشارهای بسیار پایین
- مناسب اندازه گیری فشارهای چند میلی بار تا چند صد میلی بار با حساسیت بالا
- پایداری و تکرارپذیری مناسب
- امکان تشخیص سریع افت فشار
- قابل استفاده برای سیالات مختلف
- تنوع بالا در متریال و طراحی مانند بدنه استیل، دیافراگمی یا کپسولی برای شرایط مختلف محیطی و سیالات خورنده
- قابلیت نصب آسان و نمایش محلی فشار
عوامل موثر بر قیمت گیج فشار میلی بار
قیمت گیج های فشار میلی بار بر اساس مشخصات فنی و شهرت برند سازنده آن متفاوت می باشد. مهمترین عوامل موثر بر قیمت این تجهیزات در ادامه بیان می شوند:
- برند تولیدکننده: هرچه برند شناخته شده تر و معتبرتر باشد، قیمت محصول نیز افزایش می یابد.
- سایز صفحه نمایش گیج: قطر بزرگ تر صفحه باعث خوانایی بهتر و در نتیجه افزایش هزینه نهایی می شود.
- بازه اندازهگیری فشار: گستردهت ر بودن محدوده اندازهگیری، معمولاً قیمت گیج را بالاتر می برد.
- جنس بدنه و المنت داخلی: استفاده از متریال مقاوم تر مثل استیل ضدزنگ، هزینه بیشتری ایجاد می کند.
- کلاس دقت: هرچه دقت اندازهگیری بالاتر باشد، قیمت گیج افزایش می یابد.
- نوع و سایز اتصال: تنوع در رزوه و سایز اتصال، روی هزینه نهایی تاثیر مستقیم می گذارد.
- قابلیت ها ( تزریق گلیسیرین): این قابلیت برای کاهش لرزش و افزایش عمر قطعه در محیط های پرفشار کاربرد دارد و قیمت را بیشتر می کند.
برند های مطرح پرشر گیج میلی بار

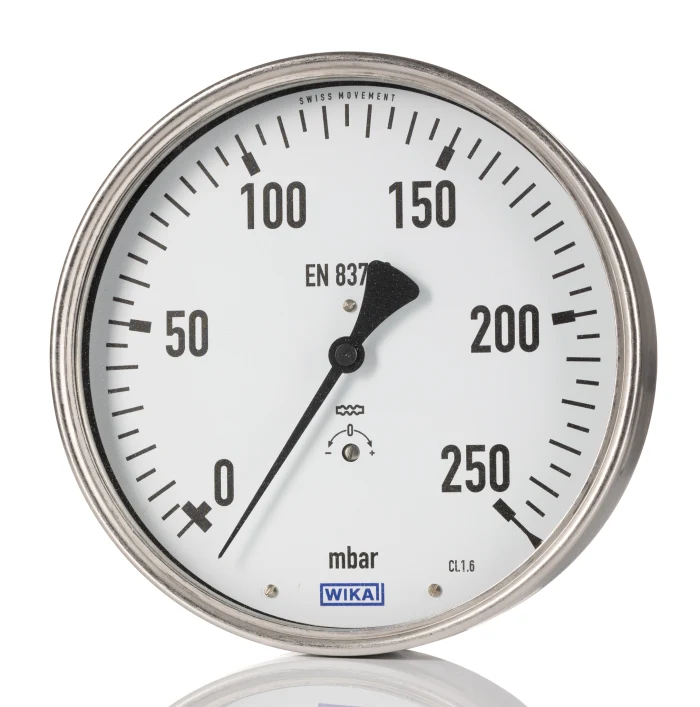

- گیج فشار میلی بار ویکا (WIKA)

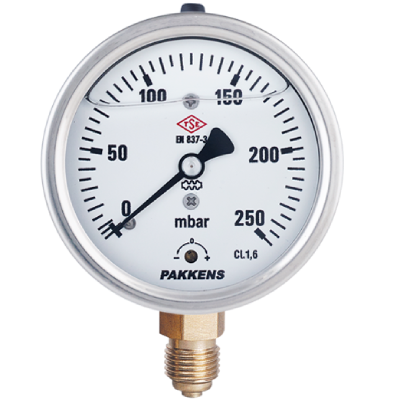

- گیج فشار میلی بار پکنز (PAKKENS)
- گیج فشار میلی بار ایندومارت (INDUMART)
- گیج فشار میلی بار دوایر (Dwyer)
- گیج فشار میلی بار سیکا (SIKA)
- گیج فشار میلی بار کروم شرودر (KROM SCHRODER)
- گیج فشار میلی بار نوافیما (NUOVA FIMA)
- گیج فشار میلی بار اشکرافت (ASHCROFT)
خرید گیج فشار میلی بار
تجهیز صنعت با بیش از دو دهه تجربه در حوزه تأمین تجهیزات ابزار دقیق، انواع گیج فشار میلی بار را با کیفیت بالا و قیمت کاملاً رقابتی عرضه می کند. هنگام انتخاب و خرید گیج میلیبار، توجه به چند پارامتر کلیدی ضروری است؛ از جمله جنس بدنه و المنت داخلی، نوع المان اندازهگیری فشار متناسب با رنج کاری و همچنین میزان مقاومت المنت در برابر فشار اضافی یا Over Pressure که از آسیب به دستگاه جلوگیری میکند.
در صورتی که نیاز به دریافت راهنمایی تخصصی یا استعلام قیمت روز گیج فشار میلی بار دارید، کارشناسان فروش ما آمادهاند تا بهترین گزینه را مطابق شرایط کاری و کاربرد شما پیشنهاد دهند.
سوالات متداول
تفاوت گیج فشار میلی بار خشک و روغنی چیست؟
گیج فشار میلی بار خشک بدون سیال داخلی است و برای محیط های کم لرزش مناسب است، اما روغنی با گلیسیرین پر می شود تا لرزش عقربه کاهش یابد و دقت و عمر ابزار در شرایط سخت بالاتر برود.
مهم ترین پارامتر انتخاب گیج میلی بار چیست؟
رنج اندازه گیری، متریال بدنه و المنت، کلاس دقت و ظرفیت تحمل فشار اضافی (Over Pressure) مهمترین پارامترها می باشند.
تفاوت گیج فشار میلی بار و مانومتر معمولی چیست؟
گیج فشار میلی بار برای اندازه گیری فشارهای بسیار پایین با دقت بالا طراحی شده است، در حالی که مانومترهای معمولی برای فشارهای بالاتر به کار می روند و حساسیت کمتری نسبت به تغییرات فشارهای خیلی کم دارند.
چرا گیج های میلی بار نسبت به Over Pressure حساس تر هستند؟
چون المنت اندازه گیری بسیار نازک و حساس است و هر فشار اضافی خارج از محدوده باعث تغییر شکل دائمی آن می شود.
