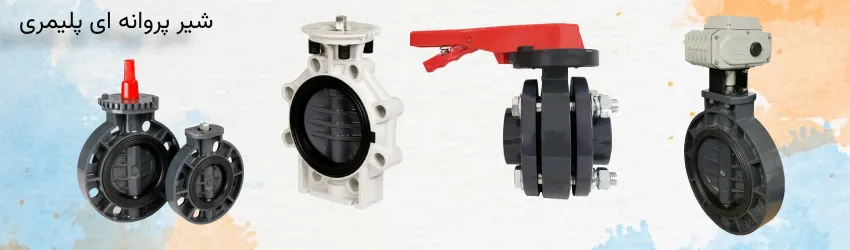

شیر پروانه ای پلیمری یکی از انواع پرکاربرد شیرآلات صنعتی است که به دلیل ویژگی های منحصربه فردش در صنایع مختلف، به ویژه کشاورزی، تصفیه آب، و صنایع شیمیایی، جایگاه ویژه ای دارد. این شیرها به دلیل استفاده از مواد پلیمری مانند UPVC، پلی پروپیلن (PP)، و پلی اتیلن (PE)، نسبت به نمونه های فلزی (مانند چدن یا استیل) مزایای قابل توجهی دارند.
شیر پروانه ای پلیمری چیست؟
شیر پروانه ای پلیمری نوعی شیر صنعتی است که با استفاده از یک دیسک چرخان (پروانه) جریان سیال را قطع، وصل یا تنظیم می کند. این دیسک با چرخش 90 درجه ای حول محور خود، امکان کنترل سریع و آسان جریان را فراهم می آورد. بدنه این شیرها از پلیمر یا UPVC و مواد پلیمری مقاوم ساخته شده و به همین دلیل در برابر شرایط محیطی خاص، مانند سیالات خورنده، عملکرد بهتری نسبت به شیرهای فلزی دارد.
متریال لاینر یا آستری در شیر پلیمری معمولآ از لاستیک EPDM میباشد که آب بندی بسیار بالایی را جهت جلوگیری از نشتی سیال در حالت بسته شیر ایجاد خواهد کرد. همچنین متریال استم یا شفت و اهرم در این نوع شیرها، فلزی یا استیل میباشد.
ویژگی ها
شیر پروانه ای پلیمری در سایز های “2 تا “8 تولید میشود و معمولآ برای سرویس های کم فشار مورد استفاده میباشد.
مهمترین ویژگی در شیر پروانه ای پلیمری خاصیت ضد خوردگی و ضد پوسیدگی آن در مقابل سیالاتی میباشد که خاصیت خورندگی و سائیدگی دارند. مقاومت شیر پروانه ای پلیمری نسبت به شیرهای با جنس فلزی و چدنی بسیار بیشتر میباشد.
جنس بدنه از یو پی وی سی (UPVC) بوده و جنس لاستیک آن از نوع EPDM میباشد. تمامی محصولات قبل از عرضه به بازار تست و در آزمایشگاه مرجع تاییدیه کنترل کیفیت را اخذ نموده اند.
انواع شیر پروانه ای پلیمری
شیرهای پروانه ای پلیمری بر اساس طراحی و عملگر به چند دسته تقسیم می شوند:
بر اساس طراحی اتصال:
- ویفری: بین دو فلنج قرار می گیرد و با پیچ بسته می شود. مناسب برای فضاهای محدود.
- فلنج دار: برای اتصال محکم تر در سیستم های بزرگ تر.
بر اساس نوع عملگر:
- دستی (اهرمی یا گیربکسی): برای سایزهای کوچک تا متوسط (تا 8 اینچ).

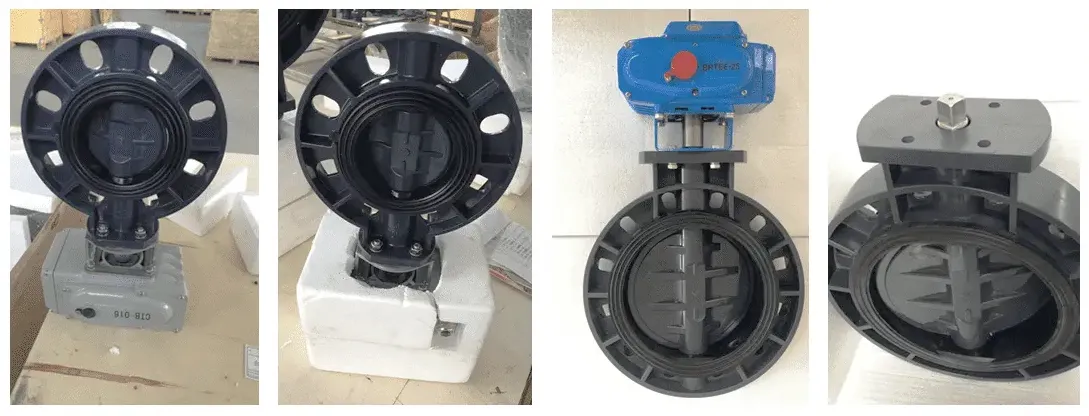

- اتوماتیک (پنوماتیک، هیدرولیکی، برقی): برای کنترل دقیق تر در سیستم های صنعتی.
بر اساس جنس بدنه:
- UPVC: پرکاربرد در کشاورزی و تصفیه آب.
- PP: مناسب برای دماهای بالاتر و سیالات شیمیایی.
- PE: برای کاربردهای خاص با انعطاف پذیری بالا.
شیر پروانه ای پلیمری یا پلاستیکی
شیر پروانه ای پلیمری تقریبا در هر فرآیند صنعتی و فرآیندهای شیمیایی که نیاز به قطع و وصل جریان سیالات وجود دارد استفاده می شود.
باتر فلای ولو را می توان برای سرویس خاموش / روشن یا سرویس تنظیم جریان نیز استفاده کرد. عملگر شیر پروانه ای معمولا به صورت دستی (دسته ، آچار ، اپراتور چرخ دنده) یا از طریق منبع تغذیه خارجی (پنوماتیکی، برقی، هیدرولیکی و …) انجام می شود تا به طور خودکار دیسک را چرخانده باشد.
عملکرد شیر پلیمری
همانگونه که گفتیم این شیر دارای یک دیسک پروانه ای است که معمولا از جسن فلز و یا پلیمر است و به استم (Stem) شیر متصل میباشد و از طریق آن با عملگر (Actuator) در ارتباط است. زمانی که عملگر استم را می چرخاند، دیسک یا به صورت نیمه باز و یا به صورت کامل باز شده و متناسب با باز شدن آن نرخ جریان عبوری کنترل می شود.

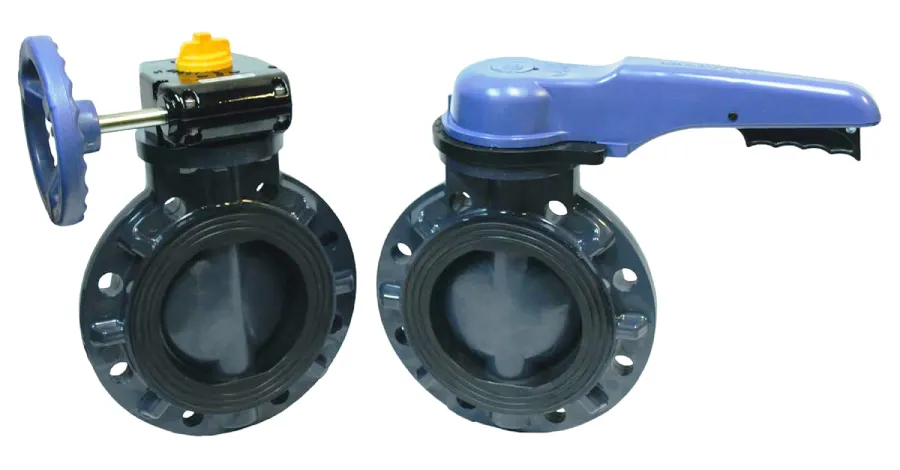

عملگرهای شیرهای پروانه ای می توانند یا به صورت اتوماتیک و یا به صورت دستی باشند. در حالت دستی برای سایزهای بزرگ معمولا از عملگرهای هندویل به همراه گیربکس استفاده می شود که بتوان نیروی لازم برای باز و بسته کردن ولو را مهیا کرد. این شیرها نیز مانند شیرهای توپی ربع گرد یا Quarter turn هستند. به این ترتیب که با چرخاندن 90 درجه به طور کامل باز یا بست می شوند.
همچنین بخوانید: شیر توپی پلیمری
اجزای شیر پروانه ای پلیمری
- بدنه: بدنه از جنس پلیمرهایی مانند UPVC یا PP ساخته می شود که مقاومت بالایی در برابر خوردگی و مواد شیمیایی دارد.
- دسته و یا اهرم که می تواند از جنس پلاستیک و یا چدنی باشد.
- دیسک: دیسک پلیمری یا فلزی (معمولاً با روکش پلیمری) که جریان سیال را کنترل می کند.
- شفت (ساقه یا استم): میله ای که دیسک را به عملگر متصل می کند و معمولاً از استیل ضدزنگ یا مواد مقاوم ساخته می شود.
- سیت و یا نشیمنگاه شیر که از نوع ABS است.
- لاستیک آب بندی: از جنس NBR، EPDM، FKM ، SBR یا Viton برای جلوگیری از نشتی و بهبود آب بندی.
- عملگر: می تواند دستی (اهرمی یا گیربکسی) یا اتوماتیک (پنوماتیک، هیدرولیکی، یا برقی) باشد.
کاربرد شیرهای پروانه ای پلیمری
همانطور که گفتیم این شیرها در برابر خوردگی دارای مقاومت بالایی هستند، ارزان قیمت و سبک هستند و در کاربردهایی که شیر در معرض ترکیبات شیمیایی و خورندگی است بسیار مناسب هستند. همینطور به دلیل مقاومت در برابر نور خورشید و مقاومت در برابر رسوب پذیری در کاربردهای کشاورزی و آبیاری نیز به طور گسترده استفاده می شوند.
به طور کلی کاربردهای این شیر عبارت اند از:
- کشاورزی: در سیستم های آبیاری تحت فشار، مانند آبیاری قطره ای و بارانی، برای کنترل جریان آب.
- تصفیه آب و فاضلاب: به دلیل مقاومت در برابر مواد شیمیایی و رسوب ناپذیری، در تصفیه خانه ها بسیار پرکاربرد هستند. صنایع تصفیه آب و گندزدایی، فیلتراسیون و ته نشینی.
- صنایع شیمیایی: برای کنترل سیالات خورنده مانند اسیدها و بازها.
- استخر و جکوزی: به دلیل وزن سبک و نصب آسان در تاسیسات آبی.
- صنایع غذایی و دارویی: در سیستم هایی که نیاز به رعایت استانداردهای بهداشتی دارند.
- صنایع نفت و گاز (در فشار پایین): برای سیالات غیرخورنده یا با فشار کم.
- سیستم های تهویه مطبوع و HVAC
مزایای شیر پروانه ای پلیمری
شیرهای پروانه ای پلیمری به دلیل ویژگی های خاص خود در بسیاری از کاربردها ترجیح داده می شوند:
- مقاومت در برابر خوردگی: برخلاف شیرهای چدنی یا فولادی، مواد پلیمری در برابر زنگ زدگی و سیالات خورنده (مانند اسیدها و بازها) مقاوم هستند.
- وزن سبک: این شیرها به دلیل استفاده از مواد پلیمری، وزن بسیار کمتری نسبت به نمونه های فلزی دارند، که حمل و نصب آن ها را آسان تر می کند.
- هزینه مقرون به صرفه: قیمت اولیه کمتر و هزینه های نگهداری پایین تر نسبت به شیرهای فلزی.
- عدم رسوب گیری: سطح صاف پلیمرها از تجمع رسوبات جلوگیری می کند، که برای سیستم های آبیاری و تصفیه آب ایده آل است.
- آب بندی عالی: استفاده از لاستیک های باکیفیت مانند EPDM باعث آب بندی مطمئن و جلوگیری از نشتی می شود.
- مقاومت در برابر UV: برخی مدل ها (مانند شیرهای ویسپار) برای استفاده در فضای باز و در معرض نور خورشید طراحی شده اند.
- نصب آسان: طراحی ویفری یا فلنجی این شیرها امکان نصب سریع بین لوله ها را فراهم می کند.
معایب شیر پروانه ای پلیمری
با وجود مزایای متعدد، این شیرها محدودیت هایی نیز دارند:
- محدودیت دمایی: شیرهای پلیمری معمولاً برای دماهای پایین (تا 60 درجه برای UPVC و تا 90 درجه برای PP) مناسب هستند و در دماهای بالا ممکن است آسیب ببینند.
- محدودیت فشاری: این شیرها برای فشارهای پایین تا متوسط (معمولاً تا 6 یا 10 بار) طراحی شده اند و برای فشارهای بالا مناسب نیستند.
- دوام کمتر در شرایط سخت: در مقایسه با شیرهای فلزی، در شرایط کاری سنگین ممکن است طول عمر کمتری داشته باشند.
خرید شیر پروانه ای پلیمری
برای انتخاب و خرید بهترین شیر پروانه ای پلیمری، به نکات زیر توجه کنید:
- نوع سیال: جنس بدنه و لاستیک آب بندی باید با سیال (خورنده یا غیرخورنده) سازگار باشد.
- فشار و دمای کاری: اطمینان حاصل کنید که شیر انتخابی با فشار و دمای سیستم شما سازگار است.
- سایز شیر: شیرها در سایزهای 2 تا 8 اینچ (و گاهی تا 12 اینچ) تولید می شوند. سایز مناسب را انتخاب کنید.
- برند معتبر: برندهایی مانند ویسپار، پارس خاور، و ورسک به دلیل کیفیت بالا و استانداردهای معتبر (مانند استاندارد ملی ایران و تأییدیه وزارت جهاد کشاورزی) توصیه می شوند.
- گارانتی: برخی برندها مانند ویسپار گارانتی 5 ساله ارائه می دهند که نشان دهنده کیفیت محصول است.
- محیط نصب: اگر شیر در معرض نور خورشید یا شرایط سخت قرار می گیرد، مدل های مقاوم به UV و ضربه را انتخاب کنید.

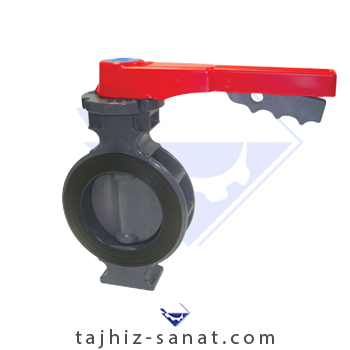

قیمت شیر پروانه ای پلیمری
جدول زیر لیست قیمت شیر پروانه ای پلیمری نمونه های پرفرش بازار میباشد که از تمامی برندهای مطرح تولید کننده جمع آوری شده است. جهت استعلام قیمت دقیق و بروز، با کارشناسان تجهیز صنعت تماس بگیرید.
مدل | قیمت - تومان |
---|---|
شیر پروانه استخری پیمتاش ۱۱۰ | ۳٫۹۱۰٫۰۰۰ |
شیر پروانه استخری پیمتاش ۱۲۵ | ۴٫۴۳۰٫۰۰۰ |
شیر پروانه استخری پیمتاش ۳۱۵ | ۶۴٫۶۶۰٫۰۰۰ |
شیر پروانه استخری پیمتاش ۶۳ | ۲٫۹۴۰٫۰۰۰ |
شیر پروانه استخری پیمتاش ۹۰ | ۳٫۴۵۰٫۰۰۰ |
شیر پروانه اى پلیمرى دسته فلزى 5 | از ۱٫۰۵۰٫۰۰۰ |
شیر پروانه ای 4 اینچ پلیمری دسته فلز (سایز 110 ) | از ۷۵۷٫۶۰۰ |
شیر پروانه ای upvc | ۷۴٫۰۳۰٫۰۰۰ |
شیر پروانه ای پلیمری 2 اینچ | ۵۰۱٫۰۰۰ |
شیر پروانه ای پلیمری 2 اینچ | ۴۸۰٫۰۰۰ |
شیر پروانه ای پلیمری 3 اینچ | از ۵۶۴٫۸۰۰ |
شیر پروانه ای پلیمری با دسته فلزی - ویسپار | ۵۱۶٫۰۰۰ |
شیر پروانه ای پلیمری با دسته فلزی سایز | ۴۳۰٫۰۰۰ |
شیر پروانه ای پلیمری دسته فلزی 6 بار ویسپار | ۵۱۶٫۰۰۰ |
شیر پروانه ای پلیمری سایز160ویسپار | ۱٫۳۹۰٫۰۰۰ |
شیر پروانه پیمتاش سایز 110 | ۳٫۸۹۲٫۳۸۰ |
شیر پروانه پیمتاش سایز 125 | ۴٫۴۱۲٫۶۴۰ |
شیر پروانه پیمتاش سایز 160 | ۵٫۶۵۳٫۲۶۰ |
شیر پروانه پیمتاش سایز 200 | ۹٫۴۴۴٫۷۲۰ |
شیر پروانه پیمتاش سایز 250 | ۲۵٫۰۴۲٫۹۵۰ |
شیر پروانه پیمتاش سایز 315 | ۶۴٫۳۸۲٫۶۱۰ |
شیر پروانه پیمتاش سایز 63 | ۲٫۹۳۱٫۹۰۰ |
شیر پروانه پیمتاش سایز 75 | ۳٫۲۲۱٫۶۱۰ |
شیر پروانه پیمتاش سایز 90 | ۳٫۴۴۱٫۷۲۰ |
تاریخ بروز رسانی قیمت ها : 20 خرداد 1403
مقایسه شیر پروانه ای پلیمری با چدنی
ویژگی | شیر پروانه ای پلیمری | شیر پروانه ای چدنی |
وزن | سبک | سنگین |
مقاومت به خوردگی | بسیار بالا | متوسط |
هزینه اولیه | کمتر | بیشتر |
دوام در فشار بالا | محدود | بالا |
مقاومت دمایی | تا 60-90 درجه | تا 900 درجه |
کاربرد | کشاورزی، تصفیه آب | صنایع سنگین |
برندهای معتبر تولیدکننده شیر پروانه ای پلیمری
برندهای معتبر تولیدکننده شیر پروانه ای پلیمری در ایران و جهان که به دلیل کیفیت بالا، استانداردهای معتبر، و کاربرد گسترده شناخته شده اند، عبارتند از:
ویسپار (Vispar)
- – ویژگی ها: تولید شیرهای پروانه ای پلیمری با بدنه UPVC و PP، دارای استاندارد ملی ایران و تأییدیه وزارت جهاد کشاورزی، مقاوم در برابر خوردگی و UV، گارانتی 5 ساله.
- – کاربرد: کشاورزی، آبیاری تحت فشار، تصفیه آب.
- – مزیت: کیفیت بالا، طراحی مقاوم، مناسب برای شرایط محیطی سخت.
پارس خاور (Pars Khavar)
- – ویژگی ها: تولید شیرهای پروانه ای پلیمری با تمرکز بر مصارف کشاورزی، بدنه مقاوم UPVC، قیمت رقابتی.
- – کاربرد: سیستم های آبیاری قطره ای و بارانی.
- – مزیت: نصب آسان، قیمت مناسب، دوام خوب در کاربردهای کشاورزی.
ورسک (Varasak)
- – ویژگی ها: شیرهای پروانه ای با بدنه پلی پروپیلن الیاف دار، مناسب برای سیالات شیمیایی و دماهای بالاتر.
- – کاربرد: صنایع شیمیایی، تصفیه آب، و فاضلاب.
- – مزیت: وزن سبک، مقاومت بالا در برابر مواد شیمیایی.
جورج فیشر (Georg Fischer – GF)
- – ویژگی ها: برند سوئیسی با تولید شیرهای پروانه ای پلیمری با استانداردهای بین المللی (ISO، DIN)، بدنه UPVC و PP، مناسب برای کاربردهای صنعتی و بهداشتی.
- – کاربرد: صنایع غذایی، دارویی، و تصفیه آب.
- – مزیت: کیفیت برتر، طول عمر بالا، مناسب برای سیستم های حساس.
اسپیراکس (Spirax)
- – ویژگی ها: تولید شیرهای پروانه ای پلیمری با طراحی ویفری و فلنج دار، مقاوم در برابر مواد خورنده.
- – کاربرد: صنایع شیمیایی، نفت و گاز (فشار پایین).
- – مزیت: تنوع در سایز و طراحی، عملکرد مطمئن.
نکات نگهداری و نصب
- نصب صحیح: شیر را بین فلنج ها به درستی تراز کنید تا از نشتی جلوگیری شود.
- بازرسی دوره ای: لاستیک آب بندی و دیسک را به صورت دوره ای بررسی کنید.
- اجتناب از فشار بالا: از استفاده در سیستم های با فشار بالا خودداری کنید.
- تمیزکاری: برای جلوگیری از رسوب، سطح داخلی شیر را تمیز نگه دارید.
