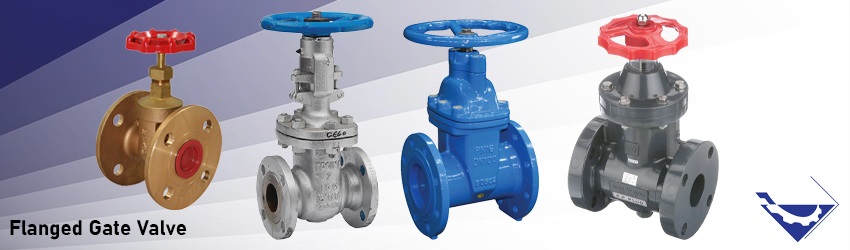

شیر کشویی فلنج دار Flanged Gate Valves
شیر کشویی فلنج دار یک نوع شیر است که ترکیبی از دو قطعه مجزا، یعنی فلنج و شیر کشویی را شامل می‌شود. این دو قطعه با هم جوش می خورند و شیر کشویی فلنج دار را تشکیل می‌دهند.
تامین تجهیزات صنایع نفت ،گاز و پتروشیمی واردات و تامین انواع شیر کشویی فلنج دار
تجهیز صنعت بهترین ارائه دهنده‌ی تجهیزات ابزار دقیق در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق تامین تجهیزات صنایع نفت ،گاز و پتروشیمی واردات و تامین انواع شیر فلکه کشویی فلنج دار را با بهترین قیمت و کیفیت به فروش می رساند. علاقه مندان می توانند برای مشاهده انواع شیر کشویی فلنج دار به فروشگاه تجهیز صنعت مراجعه کرده و برای کسب اطلاعات بیشتر با کارشناسان مجرب فروش ما در تماس باشند.
فروش انواع شیر کشویی (گیت ولو)
- سایز : ازسایز1/4الی12اینچ
- آلیاژ : کاست ایرون(چدنی)کربن استیل(فولادیA105)استنلس استیل(304L-316L)آلیاژی(F11-F22-LF2)
- فشارکار : درکلاس(PN10-PN16-PN40) (150-300-600-900-1500)
- اتصال : دنده ای – ساکت ولد- بات ولد – فلنج دار
- برندهای: کیتز ژاپن, تویو ژاپن ،سیم ایتالیا ،یورک، ماو ، وگ
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب ....... تاریخ بروز رسانی 1400/9/21 |
|---|
| به علت نوسان بازار برای اطلاع از قیمت و موجودی تماس حاصل فرمایید |
| نام کالا | سایز | نوع | قیمت (تومان) |
|---|---|---|---|
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "2 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "2.1/2 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "3 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "4 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "5 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "6 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "8 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "10 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "12 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "14 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "2 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "2.1/2 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "3 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "4 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "5 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "6 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "8 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "10 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "12 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه فلزی رینگ استیل میراب | "14 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب ....... تاریخ بروز رسانی 1400/9/21 |
|---|
| به علت نوسان بازار برای اطلاع از قیمت و موجودی تماس حاصل فرمایید |
| نام کالا | سایز | نوع | قیمت |
|---|---|---|---|
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "2 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "2.1/2 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "3 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "4 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "5 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "6 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "8 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "10 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "12 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "14 | PN10 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "2 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "2.1/2 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "3 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "4 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "5 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "6 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "8 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "10 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "12 | PN16 | تماس بگیرید |
| شیر فلکه کشویی چدنی زبانه لاستیکی میراب | "14 | PN16 | تماس بگیرید |
شیر کشویی (gate valves):
شیر دروازه‌ای یا شیر کشویی در واقع یک نوع شیر است که وظیفهٔ قطع کامل جریان یا ایجاد ارتباط بین دو جریان سیال را بر عهده دارد. این نوع شیرها تنها دو حالت کاملاً باز یا کاملاً بسته را پشتیبانی می‌کنند و امکان استفادهٔ نیمه‌باز از آنها وجود ندارد. شیر دروازه‌ای با استفاده از یک دروازهٔ عمودی که در مسیر جریان قرار دارد، عمل می‌کند. این دروازه می‌تواند در مسیر حرکت جریان جابجا شده و در صورت لزوم، جریان را کاملاً قطع یا باز کند. در شیرهای دروازه‌ای، شیر و لوله با استفاده از فلنج به یکدیگر متصل می‌شوند.
معرفی شیر کشویی فلنج دار:
همان گونه که اشاره شد، شیر کشویی فلنج دار یک نوع شیر است که ترکیبی از دو قطعه مجزا، یعنی فلنج و شیر کشویی را شامل می‌شود. این دو قطعه با هم جوش خورده و شیر کشویی فلنج دار را تشکیل می‌دهند. وظیفهٔ این نوع شیر، کنترل و قطع و وصل جریان سیال را در تاسیسات و پایپینگ بر عهده دارد. به دلیل طراحی و ابعاد خاص، این نوع شیرها به خصوص در صنایع نفت و گاز و در فعالیت‌های آزمایشگاهی استفاده می‌شوند.
یکی از ویژگی‌های مهم شیر کشویی فلنج دار این است که دیسک یا استم شیر کشویی در آن، قابلیت بستن و باز کردن جریان سیال را با سرعت بالا دارد. در این نوع شیرها، اتصال شیر و لوله از طریق فلنج و با استفاده از پیچ و مهره انجام می‌شود. برای جلوگیری از نشتی بین فلنج شیر و لوله، واشر آببندی (Gasket) استفاده می‌شود.
قسمتی از شیر کشویی که در بالای بدنه قرار دارد و به وسیلهٔ فلنج و پیچ و مهره به بدنه متصل می‌شود، سرپوش فلزی (Bonnet) نامیده می‌شود. برای محکم شدن و جلوگیری از نشتی بین بدنه و سرپوش، واشر نیز استفاده می‌شود. در شیرهای کشویی بزرگ، علاوه بر بسته شدن در حالت جریان کامل، نیاز است که فشار در دو طرف شیر توسط یک سامانه کنارگذر به تساوی برسد و سپس شیر باز شود.
انواع فلنج برای شیر کشویی:
فلنج برای شیر کشویی فلنج دار می‌تواند در انواع مختلفی وجود داشته باشد. در زیر انواع متداول فلنج‌های برای شیر کشویی فلنج دار بیان می شود:
فلنج با سطح ساده:
این نوع فلنج برای اتصال شیرها و اتصالات چدنی و فلنج‌های غیرفولادی پمپ‌ها استفاده می‌شود. این فلنج‌ها معمولاً در خطوط فشار پائین و در شرایطی که نشتی زیاد مهم نباشد بکار می روند.
فلنج با سطح برجسته:
در این نوع فلنج‌ها، سطح فلنج که در مقابل فلنج دیگر قرار می‌گیرد، برجسته‌تر ساخته می‌شود. این فلنج‌ها معمولاً دارای سطحی صیقلی یا شیاردار هستند و برای تحمل فشارهای بالا، دماهای زیر صفر و بارهای نوسانی و ارتعاشی مناسب هستند.
فلنج گلودار جوشی:
این نوع فلنج دارای یک گردن مخروطی است که به آن جوش می‌شود. وجود گردن در این فلنج باعث تقویت تحمل آن در برابر فشار می‌شود. این فلنج‌ها برای تحمل فشارهای بالا، دماهای زیر صفر و بارهای نوسانی و ارتعاشی مناسب هستند.
فلنج کور:
این نوع فلنج یک صفحه گرد بسته است که در پایان میسر لوله و مسیرهای دارای فشار استفاده می‌شود. این فلنج‌ها معمولاً فشار بیشتری را نسبت به دیگر فلنج‌ها تحمل می‌کنند و ماکزیمم فشار در مرکز آن قرار دارد.
فلنج روکار:
این نوع فلنج در سرویس‌های معمولی استفاده می‌شود. نصب آن ساده است و مقاومت آن در برابر فشار داخلی بالا و بار خستگی مناسب است.
فلنج لبه دار:
این نوع فلنج مشابه فلنج معمولی است، اما لایه پایینی ندارد و انتهای آن پخ دارد و لوله به سر دیگر جوش می‌خورد. این فلنج با سیال تماس ندارد و مقاومت آن در برابر خستگی کمتر از فلنج گلودار است.
فلنج جوش محفظه‌ای:
این فلنج دارای محفظه‌ای است که لوله درون آن قرار می‌گیرد. اگر این فلنج ازنوع فلنج‌ها برای شیر کشویی فلنج دار همچنین شامل موارد زیر می‌شود:
انتخاب نوع فلنج مناسب برای شیر کشویی بستگی به شرایط عملکرد، فشار، دما و نوع سیال در سیستم دارد. در عمل، برای اتصال شیرها و اتصالات به لوله‌ها، باید با توجه به استانداردها و نیازهای خاص سیستم، نوع مناسب فلنج را انتخاب کرد.
این شیر ها با توجه به جنس و ریتینگ فلنج در صنعت مورد استفاده قرار می گیرد بهتر است در ادامه به معرفی استاندارد های ساخت فلنج اشاره میکنیم و در مورد هر کدام توضیح دهیم سپس به ادامه مبحث شیر کشویی فلنج دار بپردازیم.
مفهوم استانداردهای فلنج مانند DIN و ASME :
استانداردهای فلنج مانند DIN و ASME از نظر مفهوم و رویکرد به یکدیگر تفاوت‌های قابل توجهی دارند. در زیر به برخی از تفاوت‌های مهم بین استانداردهای فلنج DIN و ASME اشاره می‌کنم:
1. سیستم اندازه‌گیری:
استاندارد DIN بر اساس سیستم متریک (میلیمتر) است و ابعاد فلنج‌ها به صورت میلیمتری تعریف می‌شوند.
استاندارد ASME بر اساس سیستم اینچی است و ابعاد فلنج‌ها به صورت اینچی تعریف می‌شوند.
2. طراحی و شکل‌دهی:
استانداردهای DIN معمولاً فلنج‌های صاف و با ضخامت یکنواخت را مشخص می‌کنند. طرح و شکل فلنج‌های DIN معمولاً شبیه به یک صفحه صاف و صدرنشین است.
استانداردهای ASME شامل فلنج‌های صاف (Weld Neck)، فلنج‌های لبه‌دار (Slip-On)، فلنج‌های شل (Socket Weld) و سایر انواع فلنج‌ها می‌شوند. این استانداردها برای انواع مختلف اتصالات و نوع اجزای فلنج استفاده می‌کنند.
3. فشار و دما:
استانداردهای DIN و ASME دارای رویکرد متفاوتی نسبت به طراحی و محاسبه فلنج‌ها برای شرایط فشار و دما هستند. این تفاوت در این است که هر استاندارد بر اساس نیازها و الزامات منطقه و منشأ خود طراحی می شود.
4. شماره‌گذاری و نام‌گذاری:
در استاندارد DIN، فلنج‌ها عموماً با شماره‌هایی مانند PN6، PN10، PN16 و غیره نام‌گذاری می‌شوند که به فشار نامی فلنج مربوط می‌شود.
در استاندارد ASME، فلنج‌ها با کلاس‌هایی مانند Class 150، Class 300، Class 600 و غیره نام‌گذاری می‌شوند که به فشار کاری فلنج اشاره دارد.
استانداردهای فلنج DIN و ASME:
در استانداردهای فلنج DIN و ASME، شماره DN (Diameter Nominal) و اینچ (Inch) هر کدام نشان دهنده فشار نامی (Nominal Pressure) یا کلاس فلنج هستند. در ادامه توضیح می‌دهم:
1. استاندارد DIN:
شماره DN در استاندارد DIN به قطر نامی لوله اشاره دارد. به عنوان مثال، DN50 به معنای قطر نامی 50 میلیمتر است.
استاندارد DIN همچنین فشار نامی را با استفاده از شماره PN (Pressure Nominal) مشخص می‌کند. به عنوان مثال، PN10 به معنای فشار نامی 10 بار است.
بنابراین، در استاندارد DIN، هر شماره DN با یک فشار نامی PN همراه است. مثلاً DN50 PN10 به معنای فلنجی است که برای لوله‌ای با قطر نامی 50 میلیمتر و فشار نامی 10 بار طراحی می شود.
2. استاندارد ASME:
در استاندارد ASME، اندازه فلنج‌ها با استفاده از اینچ (Inch) مشخص می‌شود. به عنوان مثال، 2 اینچ به معنای قطر فلنج 2 اینچ است.
استاندارد ASME همچنین فشار کاری را با استفاده از کلاس‌های فلنج مشخص می‌کند. به عنوان مثال، Class 150 به معنای فشار کاری 150 پوند بر اینچ مربع است.
بنابراین، در استاندارد ASME، هر اینچ فلنج با یک کلاس فلنج همراه است. به عنوان مثال، 2 اینچ Class 150 به معنای فلنجی است که برای قطر 2 اینچ و فشار کاری 150 پوند بر اینچ مربع طراحی می شود.
در نتیجه، در استانداردهای فلنج DIN، شماره DN با فشار نامی PN متناظر است و در استانداردهای ASME، اینچ فلنج با کلاس فلنج متناظر است. توجه داشته باشید که این تعاریف و ارتباط‌ها برای هر استاندارد به صورت خاص تعریف شده‌اند و در استانداردهای دیگر قابل اعمال نیستند.
کاربرد استانداردهای DIN و ASME در صنایع مختلف
استاندارد DIN: صنعت نفت و گاز، صنعت شیمیای، صنعت آب و فاضلاب، صنعت برق
استاندارد ASME: صنعت نیروگاهی، صنعت پتروشیمی، صنعت خودروسازی، صنعت هوافضا
همچنین، لازم به ذکر است که استفاده از استانداردهای DIN و ASME در صنایع مختلف بستگی به محدوده کاربرد و الزامات مشخصه‌های فنی هر صنعت دارد. در هر صورت، برای استفاده صحیح از استانداردها، بهتر است با مشاوران فنی مرتبط با صنعت مورد نظر مشورت کرد.
ساختمان ساقه (stem)
ساقه میله بلند و باریکی است که از یک طرف به فلکه دست (hand wheel) و ازطرف دیگر به کشویی (gate) متصل می باشد ساقه متصل به کشوی شیر از جعبه ای به نام (stuffing box) عبور می کند .
دو نوع gate valve وجود دارد:
1) نوع اول كه به نام موازي معروف است بر اساس استفاده از يك ديسك تخت دروازه اي كه در بين دو نشيمنگاه موازي قرار گرفته تشكيل گرديده است.(جريان بالادست وجريان پائين دست) اين ولوها همچنين داراي يك لبه تيزي در قسمت پائين خود مي باشند كه اين لبه تيز براي برش واز بين بردن ذرات جامد ورودي به ولو مي باشد. مزيت مهم اين قبيل ولوها اينستكه اين ولوها علاوه بر بكار رفتن براي valve seatهاي نامتقارن ، مي توانند براي valve seatهاي زاويه اي نيز بكار روند.
2) نوع ديگر ازgate valveها بنام gate valveهاي با gateگوه اي شكل مي باشند. دراين نوع از ولوها از دو seatمورب ويك gateمورب استفاده مي گردد.(به منظور امكان بسته شدن در حالت shut off) همان طور که می دانیم ساقه کشو را بالا و پایین می برد و بدین ترتیب مقدار باز و بسته کردن شیر را کنترل می کند . فراموش نکنیم که در شیر کشویی جهت حرکت سیال کاملا مستقیم بوده و در صورتی که شیر کاملا باز باشد کشو از مسیر جریان خارج شده و افت فاشر به حداقل می رسد همچنین تلاطم جریان بسیار کم است .
