نصب فلومتر بورکرت گام مهمی برای دستیابی به یک روند پایدار و قابل اعتماد در اندازهگیری دبی خطوط صنعتی سیالات است و یک راهنمای جامع می‌تواند کار نصب را تا حد زیادی آسان کند. حتی اگر مشخصات فنی فلومتر متناسب با کاربرد باشد، عواملی مانند نصب در محل نامناسب، جریان آشفته، نیمه‌پر بودن لوله، تشکیل حباب، اتصال نادرست یا رعایت نکردن الزامات الکتریکی می‌تواند باعث نوسان یا خطای اندازهگیری شود. بنابراین نصب باید به‌عنوان بخشی از طراحی کلی سیستم اندازهگیری دبی در نظر گرفته شود.
در محصولات Bürkert، روش نصب بر اساس فناوری اندازهگیری و طراحی تجهیز متفاوت است. برای نمونه، فلومترهای پدل‌ویل مانند انواع ۸۰۲۵ و ۸۰۳۵ با فیتینگ‌های اختصاصی نصب می‌شوند، Type ۸۰۴۵ یک فلومتر الکترومغناطیسی اینزرشن (Insertion) است و Type ۸۰۹۸ FLOWave بر پایه‌ی فناوری SAW کار می‌کند. با این حال، اصولی مانند انتخاب محل مناسب، کنترل شرایط جریان، پر بودن مسیر اندازهگیری و تطبیق نصب با دستورالعمل همان مدل، در همه‌ی انواع اهمیت دارد.
برای نصب فلومتر بورکرت چه نکاتی را رعایت کنید؟
پیش از نصب، چهار پرسش اصلی باید پاسخ داده شود: فلومتر برای این سیال مناسب است؟ محل نصب شرایط هیدرولیکی مناسبی دارد؟ لوله در نقطه اندازهگیری همیشه پر می‌ماند؟ و آیا الزامات مکانیکی و الکتریکی مدل انتخاب‌شده رعایت شده‌اند؟
به‌طور کلی، نصب مناسب باید این شرایط را داشته باشد:
- نقطه‌ای با پروفیل جریان تا حد امکان پایدار انتخاب شود.
- فاصله مستقیم بالادست و پایین‌دست مطابق دستورالعمل همان مدل رعایت شود.
- لوله در ناحیهی سنجش کاملاً پر از سیال باشد.
- از تجمع هوا و تشکیل حباب در محل اندازهگیری جلوگیری شود.
- جهت جریان و جهت نصب تجهیز صحیح باشد.
- سایز فلومتر یا فیتینگ فقط بر اساس DN لوله انتخاب نشود و دبی و سرعت جریان نیز بررسی شوند.
- فشار، دما، جنس اتصال و آب‌بندی با شرایط فرآیند سازگار باشند.
- در مدل‌های حساس به نویز، کابل‌کشی، ارت و هم‌پتانسیل‌سازی مطابق دستورالعمل سازنده انجام شود.
محل نصب فلومتر بورکرت
فلومتر دبی را در یک نقطه‌ی مشخص از مسیر اندازه می‌گیرد و به همین دلیل شرایط جریان در همان نقطه اهمیت زیادی دارد. جریان خروجی از پمپ یا جریانی که بلافاصله بعد از زانویی، سه‌راهی، شیر یا تغییر قطر ایجاد شده، ممکن است متقارن و توسعه‌یافته نباشد. گردابه، چرخش جریان و توزیع نامناسب سرعت در سطح مقطع می‌تواند عملکرد فلومتر را تحت تأثیر قرار دهد.
به همین دلیل علاوه بر در نظر گرفتن فضای موجود، باید اجزای اطراف خط، مانند پمپ، شیر، زانویی، سه‌راهی، انبساط و کاهش قطر بررسی شوند و سپس محل اندازهگیری انتخاب شود. بورکرت برای فلومترهای پدل‌ویل، فاصله‌های تثبیت جریان را وابسته به آرایش لوله می‌داند و به استاندارد EN ISO ۵۱۶۷-۱ ارجاع می‌دهد.

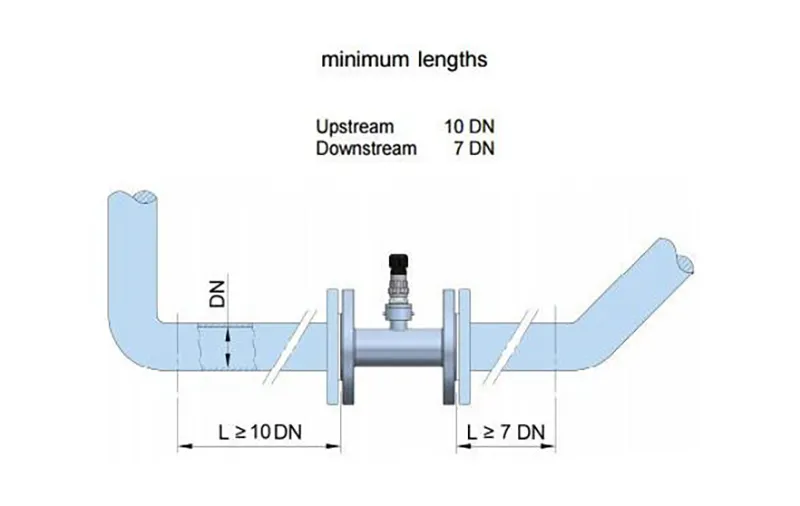

Straight Run در نصب فلومتر بورکرت
Straight Run به طول مستقیم لوله در بالادست و پایین‌دست فلومتر گفته می‌شود. هدف از در نظر گرفتن چنین فاصله‌ای، فراهم کردن فرصتی برای آرام‌تر و یکنواخت‌تر شدن جریان پیش از رسیدن به ناحیهی اندازهگیری است. این فاصله معمولاً بر حسب اسمی لوله (D) بیان می‌شود.
همه‌ی فلومترها به میزان یکسانی Straight Run (مثلاً 5D قبل و 2D بعد) نیاز ندارند و نمی‌توان چنین عددی را به همه‌ی مدلها تعمیم داد. در دیتاشیت و کاتالوگ هر محصول بورکرت، بسته به عامل ایجاد اغتشاش، مقادیر متفاوتی مانند 15D، 18D، 20D، 25D، 40D و 50D در بالادست و معمولاً 5D در پایین‌دست دیده می‌شود.
بهترین محل نصب فلومتر بورکرت
نقطه‌ای برای نصب مناسب است که همواره شرایط هیدرولیکی قابل پیش‌بینی داشته باشد و احتمال خالی شدن لوله یا تجمع هوا در آن کم باشد. اصل کلی این است که محل اندازهگیری باید تا حد امکان از آشفتگی هیدرولیکی و شرایط ناپایدار فرآیندی دور باشد. در بسیاری از کاربردهای مایع، نصب در یک خط عمودی با جریان رو به بالا انتخاب مناسبی است، زیرا احتمال خالی شدن بخش اندازهگیری کاهش می‌یابد.
البته در خطوط افقی جریان نیز میتوان فلومتر را نصب کرد، اما باید محل قرارگیری آن طوری باشد که لوله کاملاً پر بماند. قرار دادن سنسور در بالاترین نقطه‌ی یک مسیر احتمال تجمع هوا را افزایش می‌دهد و نصب در مسیری که بعد از فلومتر به تخلیه آزاد منتهی می‌شود نیز ممکن است شرایط نامناسبی ایجاد کند. برای سری‌های ۸۰۲۵ و ۸۰۳۵ بورکرت صراحتاً بر پر بودن دائمی لوله در اطراف سنسور و جلوگیری از تشکیل حباب و کاویتاسیون تأکید می‌کند.
محل‌هایی که بهتر است از آنها اجتناب شود
نقاط زیر معمولاً برای نصب فلومتر مناسب نیستند مگر اینکه دستورالعمل همان تجهیز چنین چیدمانی را مجاز بداند:
- بلافاصله پس از پمپ
- بلافاصله بعد از زانویی یا سه‌راهی
- نزدیک تغییر ناگهانی قطر لوله
- بالاترین نقطه مسیر، در صورت احتمال تجمع هوا
- بخش‌هایی که احتمال نیمه‌پر شدن لوله وجود دارد
- مسیر رو به پایین که امکان تخلیه شدن لوله وجود دارد
- محل‌هایی که ارتعاش مکانیکی شدید دارند
پر بودن لوله برای اندازهگیری صحیح
یکی از رایج‌ترین اشتباهات نصب فلومتر، انتخاب نقطه‌ای است که در ظاهر دارای جریان است اما لوله در تمام شرایط کاری، کاملاً پر نمی‌ماند. بسیاری از فلومترهای اندازهگیری مایعات برای کار در یک مقطع کاملاً پر طراحی شده‌اند و نیمه‌پر بودن خط، می‌تواند نتیجه را بی‌اعتبار کند.
برای نمونه، در Type ۸۰۳۵ و Type ۸۰۲۵ لوله در اطراف تجهیز باید همیشه پر باشد و طراحی مسیر نباید اجازه دهد حباب هوا یا کاویتاسیون در ناحیهی سنجش شکل بگیرد. برای کاهش این ریسک، نصب در خط عمودی با جریان رو به بالا یا انتخاب نقطه‌ای در بخش پایین‌تر مسیر معمولاً مناسب‌تر است.
جلوگیری از تشکیل حباب هوا
شکل‌گیری حباب هوا، بسته به فناوری فلومتر می‌تواند باعث ناپایداری، افت دقت یا حتی اختلال در تشخیص جریان شود. علاوه بر این در بلندمدت باعث خوردگی تجهیزات می‌شود. به همین دلیل، محل‌هایی که هوا در آنها جمع می‌شود، برای بسیاری از فلومترها مناسب نیستند.
در خطوط افقی باید توجه ویژه‌ای به شکل مسیر و نقاط مرتفع داشت. همچنین اگر سیستم شامل پمپ، شیر یا تجهیزی است که احتمال ورود یا آزاد شدن گاز در آن وجود دارد، محل نصب فلومتر باید به گونه‌ای انتخاب شود که این گاز پیش از ناحیه اندازهگیری حذف یا از آن دور شود.

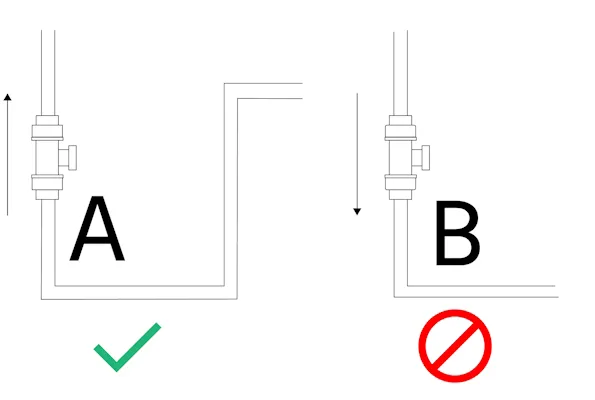

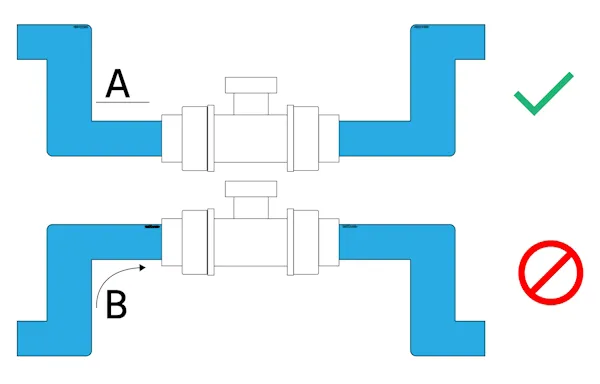

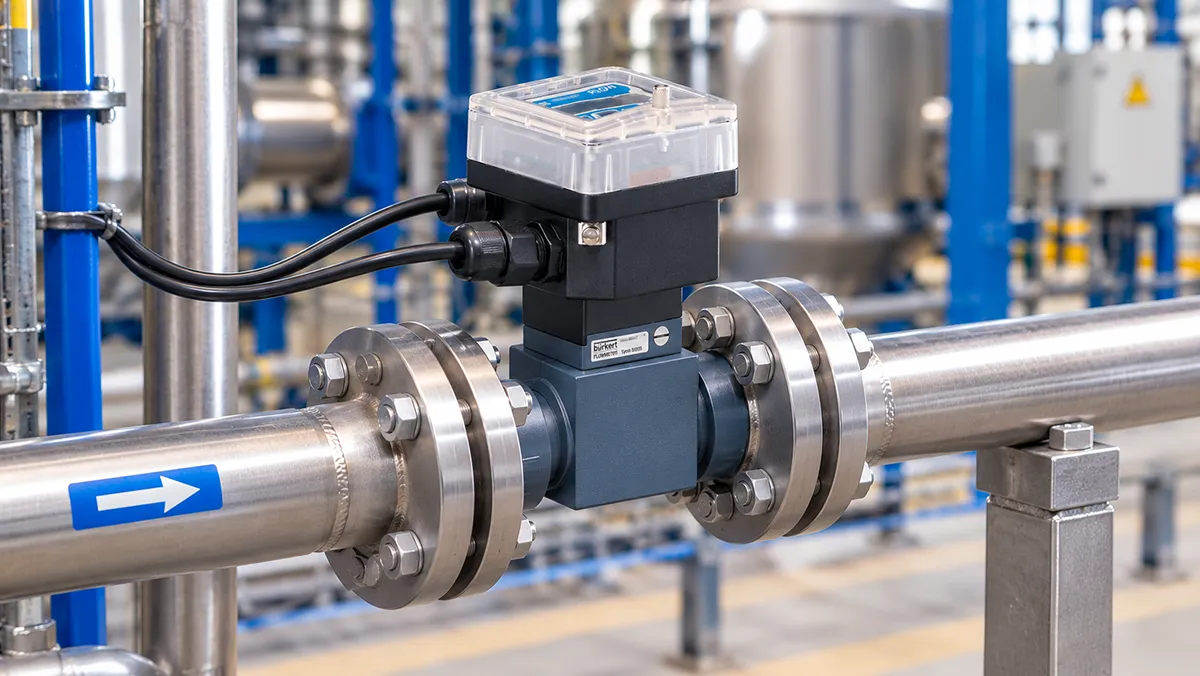

جهت نصب فلومتر بورکرت
جهت نصب به نوع فلومتر بستگی دارد و شرایط دقیق در مشخصات هر محصول بورکرت بیان می‌شود. برای مثال در فلومترهای پدل‌ویل مانند ۸۰۲۵ و ۸۰۳۵، نصب افقی یا عمودی امکان‌پذیر است، اما در نصب عمودی جهت جریان باید رو به بالا باشد. علاوه بر این، انتخاب فیتینگ باید بر اساس سرعت سیال انجام شود.
در ۸۰۴۵ که یک فلومتر الکترومغناطیسی اینزرشن است، شیوه‌ی قرارگیری سنسور نسبت به محور لوله هم اهمیت دارد و نصب باید مطابق شکل و دستورالعمل S020 و خود Type ۸۰۴۵ انجام شود. برای نصب این خانواده همچنین باید به شرایط الکتریکی سیال و نصب توجه کرد.

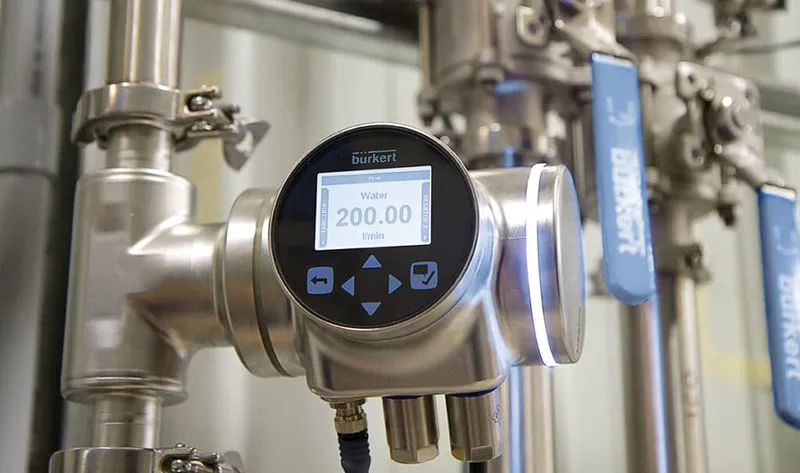

۸۰۹۸ FLOWave نیز محدود به یک آرایش ساده افقی نیست، اما باید محل نصب طوری انتخاب شود که تیوب اندازهگیری پر بماند و شرایط جریان مناسب ایجاد شود. نکته مهم این است که فناوری SAW آن باعث می‌شود الزامات نصبش دقیقاً مشابه فلومتر پدل‌ویل یا مغناطیسی نباشد.

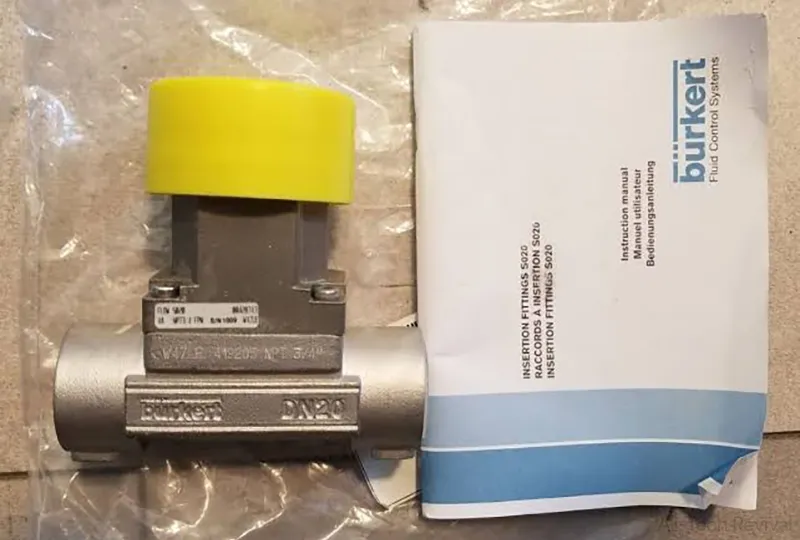

انتخاب سایز و فیتینگ
یکی از خطاهای رایج انتخاب مستقیم فلومتر تنها بر اساس قطر لوله است. برای مثال چون قطر خط DN50 است، فلومتر DN50 نیز بدون بررسی بیشتر انتخاب شود. در حالی که انتخاب سایز مناسب باید بر اساس حداقل و حداکثر دبی و سرعت جریان صورت بگیرد.
سرعت سیال یک عامل مهم در انتخاب است. برای نمونه در Type ۸۰۳۵ باید فیتینگ S030 متناسب با سرعت سیال و جداول محاسباتی دیتاشیت انتخاب شود. در نیز فیتینگ S020 باید با سرعت سیال تطبیق داده شود. این موضوع به‌ویژه در خطوطی با دبی بسیار کم یا بسیار زیاد اهمیت پیدا می‌کند.
نصب مکانیکی و آب‌بندی
پیش از نصب، سطح اتصال، گسکت‌ها و اجزای آب‌بندی باید بررسی شوند. گسکت آسیب‌دیده، نصب نادرست یا استفاده از آب‌بند نامتناسب با سیال و دما می‌تواند باعث نشتی یا آسیب به تجهیز شود.
در خانواده‌های مختلف بورکرت، ساختار مکانیکی یکسان نیست. Type ۸۰۳۵ از ترکیب فیتینگ S030 و ترانسمیتر SE35 استفاده می‌کند و SE35 پس از نصب فیتینگ با سیستم چرخش یک‌چهارم دور روی آن مونتاژ می‌شود. Type ۸۰۲۵ نیز در نسخه‌های مشخص داخل فیتینگ S020 قرار می‌گیرد. بنابراین ترتیب نصب فیتینگ و خود فلومتر باید از دستورالعمل مدل مربوطه دنبال شود.

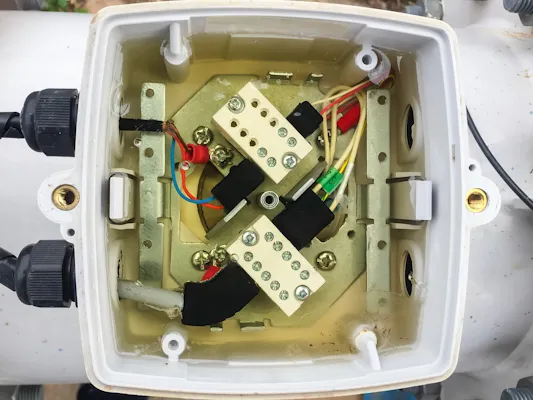

نکات الکتریکی و کابل‌کشی
پس از نصب مکانیکی، گام بعدی اتصال الکتریکی است. کابل تغذیه، خروجی‌ها، سیگنال و ارتباطات باید مطابق نقشه‌ی سیم‌کشی (Wiring) همان مدل متصل شوند.
در فلومترهای الکترومغناطیسی مانند Type ۸۰۴۵، موضوع ارت و هم‌پتانسیل‌سازی اهمیت ویژه‌ای دارد، زیرا اندازهگیری بر پایه سیگنال الکتریکی بسیار کوچک انجام می‌شود. همچنین باید از عبور کابل سیگنال در مجاورت منابع قوی نویز الکتریکی و کابل‌های قدرت جلوگیری کرد.
راه‌اندازی فلومتر پس از نصب
بعد از پایان نصب، با روشن شدن نمایشگر سیستم الزاماً آماده‌ی اندازهگیری دقیق نخواهد بود بلکه ابتدا باید نشتی، جهت جریان، پر بودن خط و شرایط واقعی فرآیند بررسی شود. سپس پارامترهای مورد نیاز، مانند یکا، محدوده‌ی دبی، خروجی‌ها و در مدل‌های مربوطه K-factor یا سایر پارامترها، تنظیم می‌شوند.
پس از نصب و راه‌اندازی، دقت فلومتر باید با مقایسه مقدار اندازهگیری شده با یک مرجع معتبر بررسی شود. در صورت وجود اختلاف خارج از محدوده‌ی قابل قبول، ابتدا باید عواملی مانند حباب، نوسان جریان، نصب نامناسب و تنظیمات تجهیز بررسی شوند. همچنین کالیبراسیون دوره‌ای و ثبت نتایج آن برای اطمینان از صحت اندازهگیری ضروری است.
مثال صنعتی نصب فلومتر بورکرت
در نظر بگیرید که قرار است در یک خط آب صنعتی، فلومتر بورکرت نصب شود. در مسیر، ابتدا یک پمپ، سپس یک زانویی، یک بخش مستقیم و بعد یک شیر کنترلی قرار دارد. ابتدا باید مشخص شود که کدام یک از تجهیزات، بیشترین اغتشاش را ایجاد می‌کند و سپس فاصله‌ی مستقیم برای مدل انتخابی بررسی شود.
اگر فلومتر Type ۸۰۳۵ باشد، انتخاب فیتینگ S030 باید با سرعت واقعی جریان انجام شود و فاصله‌ی لازم از تجهیزات بالادست و پایین‌دست بر اساس آرایش خط محاسبه شود. در صورت انتخاب ۸۰۴۵، علاوه بر شرایط هیدرولیکی، رسانایی سیال و الزامات الکتریکی هم باید بررسی شود. برای ۸۰۹۸ نیز باید فناوری SAW و شرایط خاص نصب آن مبنای تصمیم قرار گیرد. بنابراین یک نقشه‌ی لوله‌کشی واحد می‌تواند برای سه فلومتر مختلف، دستورالعمل نصب متفاوتی ایجاد کند.
خطاهای رایج در نصب فلومتر بورکرت
بسیاری از مشکلات اندازهگیری نه از نقص خود فلومتر، بلکه ناشی از انتخاب محل نصب، شرایط جریان یا اجرای نادرست اتصالات و تنظیمات هستند. شناخت این اشتباهات از بروز خطای اندازهگیری و هزینه‌های اصلاحی بعدی جلوگیری کند.
- استفاده از یک عدد ثابت برای بخش مستقیم: فاصله موردنیاز به مدل و عامل ایجاد اغتشاش وابسته است؛ اعداد عمومی اینترنتی نباید جای manual سازنده را بگیرند.
- نصب در لوله نیمه‌پر: اگر مقطع اندازهگیری همیشه پر نباشد، عملکرد فلومتر می‌تواند دچار مشکل شود.
- نصب در محل تجمع هوا: قرار دادن تجهیز در نقطه‌ای که حباب در آن جمع می‌شود، یکی از اشتباهات مهم طراحی است.
- انتخاب تنها بر اساس DN: دبی و سرعت جریان نیز باید در انتخاب سایز لحاظ شوند. Bürkert در فیتینگ‌های S020 و S030 بر این موضوع تأکید دارد.
- بی‌توجهی به نوع فناوری: الزامات نصب فلومتر پدل‌ویل، الکترومغناطیسی و SAW یکسان نیستند.
- نادیده گرفتن کابل‌کشی و ارت: در فلومترهای الکترومغناطیسی، این موضوع می‌تواند مستقیماً بر پایداری سیگنال اثر بگذارد.
- بررسی نکردن شرایط واقعی پس از راه‌اندازی: فلومتر باید در شرایط واقعی فرآیند تست شود، نه فقط در حالت روشن بودن دستگاه.
چک‌لیست نصب فلومتر بورکرت
برای اطمینان از اینکه فلومتر پس از نصب بدون مشکل وارد مدار شود، بهتر است پیش از راه‌اندازی، چند مورد اصلی بررسی شوند.
- مدل و فناوری اندازهگیری با نوع سیال و کاربرد سازگار است.
- DN و محدوده دبی و سرعت جریان با مشخصات فلومتر مطابقت دارند.
- فشار و دمای فرآیند در محدوده مجاز تجهیز و فیتینگ هستند.
- جهت جریان و جهت نصب صحیح است.
- لوله در محل اندازهگیری کاملاً پر می‌ماند.
- احتمال تجمع حباب، هوا یا کاویتاسیون وجود ندارد.
- فاصله مستقیم Straight Run مطابق دستورالعمل همان مدل رعایت شده است.
- فیتینگ و اتصالات متناسب با مدل فلومتر انتخاب و نصب شده‌اند.
- گسکت‌ها و اجزای آب‌بندی سالم و با سیال سازگار هستند.
- کابل‌کشی، ارت و هم‌پتانسیل‌سازی مطابق دستورالعمل سازنده انجام شده است.
- لوله و تجهیز از نظر مکانیکی به‌درستی ساپورت شده‌اند.
- پارامترهای اولیه و در مدل‌های مربوطه K-factor بررسی و تنظیم شده‌اند.
- پس از راه‌اندازی، مقدار دبی با شرایط واقعی فرآیند یا یک مرجع معتبر کنترل شده است.
جمع‌بندی
برای عملکرد صحیح تجهیز اندازهگیری دبی، باید به راهنمای نصب فلومتر بورکرت توجه داشته باشید. نصب موفق از انتخاب صحیح نقطه‌ی اندازهگیری آغاز می‌شود. جایی که جریان باید تا حد امکان پایدار باشد، لوله در ناحیهی سنجش پر بماند، احتمال تجمع حباب کم شود و فاصله‌ی لازم از عوامل توروبلانس رعایت شود.
پس از آن، انتخاب فیتینگ، آب‌بندی، جهت نصب، کابل‌کشی و تنظیمات راه‌اندازی باید تکمیل شود. همچنین توجه به الزامات خاص هر مدل مانند شرایط الکتریکی و فیتینگ از مواردی است که باید در نظر گرفت. به همین دلیل کارشناسان تجهیز صنعت، برای انتخاب مدل مناسب یا دریافت منطبق با مشخصات سیال و خطوط صنعتی، هموار هآماده‌ی ارائه‌ی مشاوره‌ی تخصصی هستند.
