راهنمای انتخاب شیر برقی بورکرت

بورکرت (Bürkert) از برندهای معتبر و شناخته شده در زمینه‌ی تجهیزات کنترل و اتوماسیون سیالات است و مجموعه متنوعی از شیرهای برقی را برای کاربردهای مختلف صنعتی ارائه می‌کند. این محصولات از نظر ویژگی‌ها در ساختارهای مختلف عرضه می‌شوند. تنوعی که باعث شده انتخاب یک شیر برقی متناسب با پروژه، اهمیت زیادی داشته باشد.

برای انتخاب صحیح باید عوامل گوناگونی مانند نوع سیال، فشار و اختلاف فشار، دبی، سایز و اوریفیس، نوع عملکرد، مستقیم یا سروو بودن، دمای کاری، جنس بدنه و آب‌بندی، نوع اتصال و ولتاژ کویل را بررسی کرد. در این مطلب، معیارهای مهم و مسیر انتخاب شیر برقی بورکرت را به‌صورت گام‌به‌گام بررسی می‌کنیم تا بتوان مدل صحیح را با دقت بیشتری انتخاب کرد.

راهنمای سریع انتخاب شیر برقی بورکرت

انتخاب و خرید شیر برقی مناسب، زمانی دقیق‌تر انجام می‌شود که مشخصات اصلی برای کاربرد مورد نظر از ابتدا مشخص باشند. نوع سیال، فشار و دبی، نحوه عملکرد شیر، شرایط دمایی و محیطی، مشخصات اتصال و ویژگی‌های الکتریکی از مهم‌ترین اطلاعاتی هستند که برای رسیدن به مدل مناسب بورکرت باید در اختیار داشته باشیم. از مهم‌ترین مشخصات لازم برای انتخاب می‌توان به موارد زیر اشاره کرد.

• سیال: آب، هوا، گاز، بخار، روغن، ماده شیمیایی یا سیال خاص
• نوع عملکرد: ۲/۲ یا ۳/۲ و حالت Normally Closed یا Normally Open
• روش عملکرد: Direct Acting یا Servo Assisted
• دبی موردنیاز: حجم سیال عبوری در واحد زمان
• فشار: حداقل، معمول و حداکثر فشار و در صورت نیاز اختلاف فشار
• دما: حداقل و حداکثر دمای سیال و محیط
• سایز اتصال: مثلاً G1/۴، G1/۲، G1 یا NPT
• جنس بدنه و آب‌بندی: متناسب با سیال و دما
• ولتاژ کویل: مثلاً ۲۴ V DC، ۲۴ V AC یا ۲۳۰ V AC
• شرایط محیطی: رطوبت، گردوغبار، احتمال انفجار و الزامات حفاظتی
• استانداردها و تأییدیه‌های موردنیاز

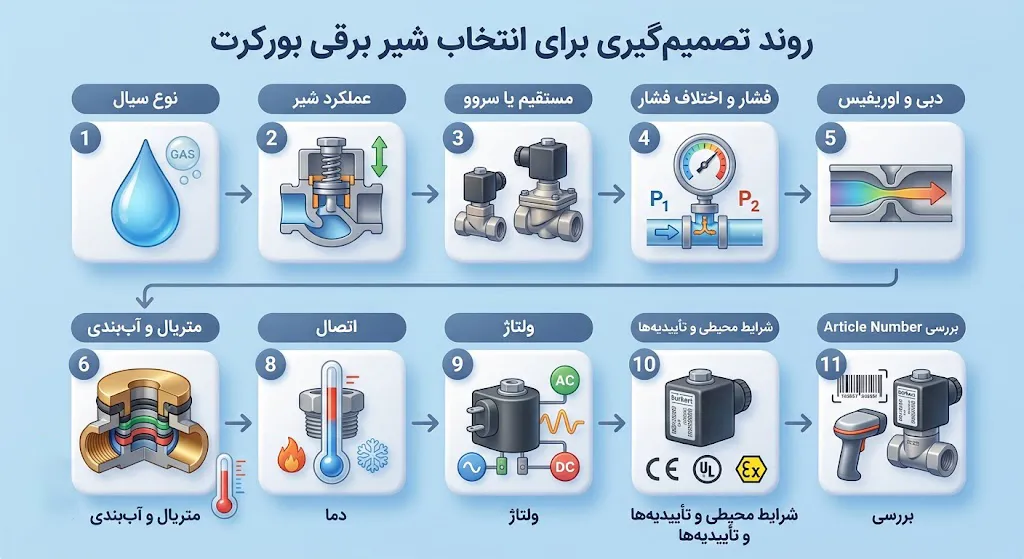

روند تصمیم‌گیری برای انتخاب شیر برقی بورکرت

برای یک انتخاب سریع، می‌توان مسیری را به شکل زیر ترسیم کرد:

نکته‌ی مهم این است که نباید ابتدا یک مدل را انتخاب و سپس سعی کرد شرایط فرآیند را با آن تطبیق داد. بلکه بهتر است در آغاز مشخصات فرآیند تعیین شوند و سپس از میان مدل‌های بورکرت گزینه‌ی مناسب انتخاب شود.

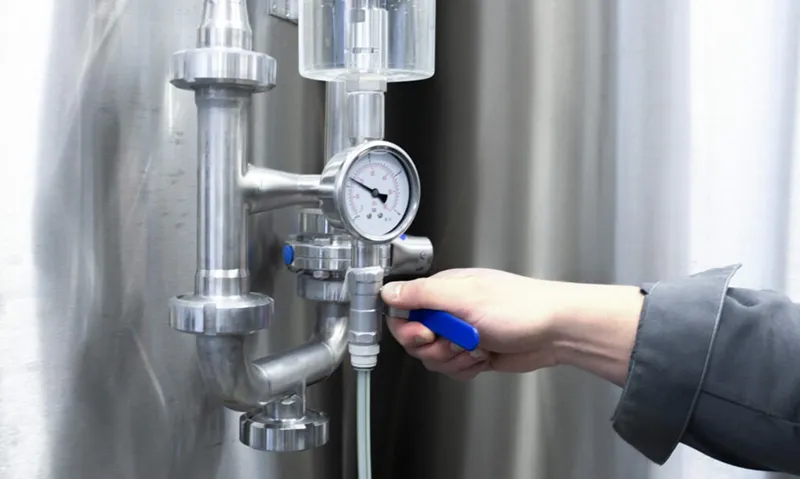

۱. نوع سیال را مشخص کنید

نخستین پرسش این است که شیر قرار است چه سیالی را کنترل کند. این موضوع مستقیماً روی جنس بدنه، جنس آب‌بندی (Seal) و حتی خانواده شیر تأثیر می‌گذارد. بورکرت شیرهای برقی مختلفی برای آب، آب فرآیندی، گازهای خنثی مانند هوای فشرده، مواد روغنی، بخار، آب داغ و مواد شیمیایی تهاجمی ارائه می‌کند. همچنین برای شرایط خاص مانند هیدروژن و کاربردهای دمای پایین نیز محصولات اختصاصی دارد.

برای نمونه، انتخاب یک شیر با آب‌بندی از جنس NBR برای یک سیال شیمیایی خورنده بدون بررسی سازگاری شیمیایی می‌تواند باعث تورم، تخریب یا نشتی آب‌بندی شود. بنابراین باید غلظت، دما و شرایط واقعی تماس سیال با بدنه‌ی شیر بررسی شود. بورکرت برای بررسی سازگاری مواد، ابزار resistApp را نیز ارائه کرده است که می‌تواند در انتخاب مواد مناسب برای بسیاری از سیالات کمک کند.

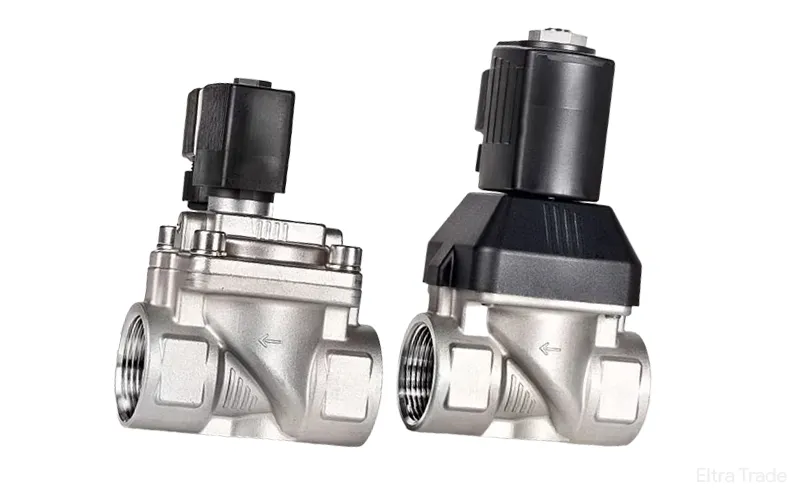

۲. عملکرد شیر را مشخص کنید: ۲/۲ یا ۳/۲؟

پس از مشخص کردن سیال، باید بدانید شیر دقیقاً چه کاری باید انجام دهد.

شیر ۲/۲ دارای دو پورت و دو وضعیت سوئیچینگ است و معمولاً برای باز یا بسته کردن مسیر عبور سیال استفاده می‌شود. این ساختار از رایج‌ترین انتخاب‌ها برای آب، هوا، گازها و بسیاری از سیالات صنعتی است.

در اینجا باید مشخص کنید شیر Normally Closed (NC) باشد یا Normally Open (NO). انتخاب بین این دو به ایمنی فرآیند و عملکرد موردنیاز سیستم بستگی دارد.

شیرهای ۳/۲ دارای سه پورت و دو وضعیت سوئیچینگ هستند و در کاربردهایی مانند کنترل پنوماتیک و تغییر مسیر سیال کاربرد دارند. برای نمونه، Type ۶۰۱۴ بورکرت یک شیر برقی ۳/۲ مستقیم است که بسته به Configuration می‌تواند عملکردهای مختلفی داشته باشد.

بنابراین اگر تنها به باز و بسته کردن یک مسیر نیاز دارید، معمولاً باید از خانواده‌های ۲/۲ شروع کنید. اما اگر نیاز به تغییر مسیر، تخلیه یا کنترل یک مدار پنوماتیک دارید، ۳/۲ می‌تواند مناسب‌تر باشد.

۳. عملکرد مستقیم یا سروو؟

یکی از مهم‌ترین مراحل انتخاب شیر برقی بورکرت، تعیین روش عملکرد شیر است.

در شیر مستقیم کار (Direct Acting)، میدان مغناطیسی کویل مستقیماً عنصر مسدودکننده را حرکت می‌دهد. بنابراین عملکرد شیر برای باز و بسته شدن اصلی، وابسته به فشار سیال نیست.

این ساختار برای قطرهای اسمی کوچک و کاربردهایی که در آنها اختلاف فشار کافی وجود ندارد، مزیت مهمی است. برای مثال، Type ۶۰۱۳ یک شیر ۲/۲ مستقیم است و Type ۶۰۱۴ یک نمونه ۳/۲ مستقیم محسوب می‌شود.

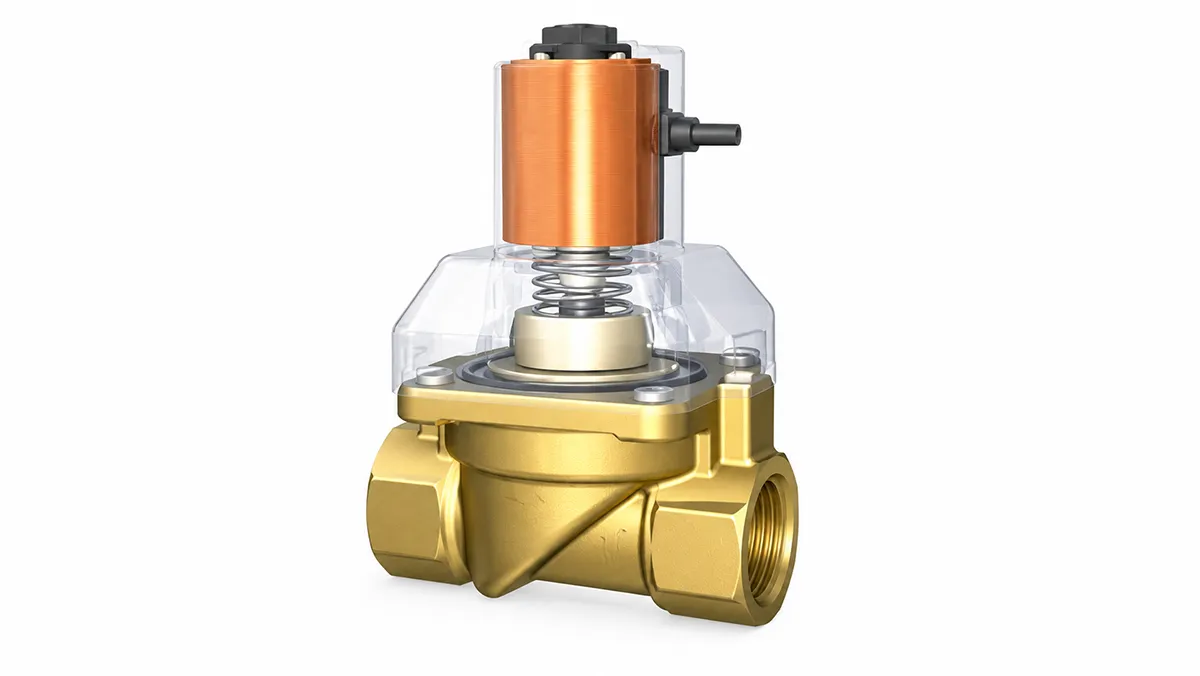

در شیر سروو (Servo Assisted)، علاوه بر نیروی مغناطیسی، از فشار خود سیال برای باز کردن مسیر اصلی استفاده می‌شود. این ساختار امکان استفاده از قطرهای بزرگ‌تر و دستیابی به دبی بالاتر را فراهم می‌کند. اما برای عملکرد صحیح معمولاً به اختلاف فشار مشخصی بین ورودی و خروجی نیاز است. برای مثال، Type ۶۲۸۱ یک شیر ۲/۲ سروو است.

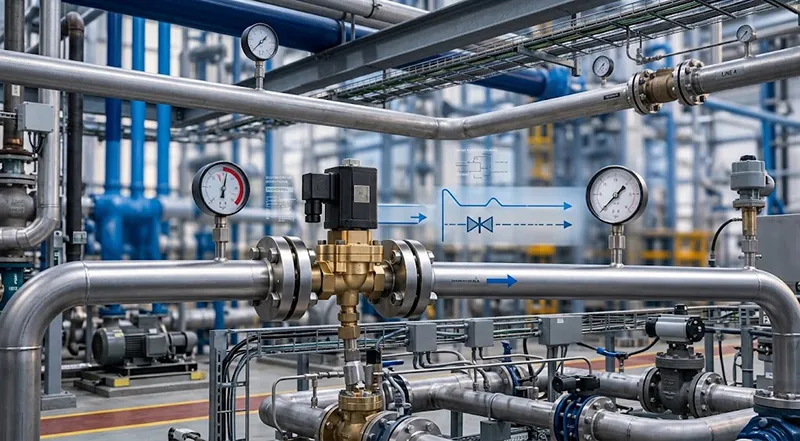

۴. فشار و اختلاف فشار را بررسی کنید

توجه صرف به حداکثر فشار و نادیده گرفتن حداقل فشار مورد نیاز، از رایج‌ترین اشتباهات هنگام انتخاب شیر برقی است.

برای شیرهای سروو باید مشخص شود که در کمترین شرایط کاری نیز اختلاف فشار لازم بین ورودی و خروجی وجود دارد. اگر فشار ورودی در برخی مواقع بسیار پایین شود یا فشار دو طرف شیر تقریباً برابر باشد، ممکن است شیر Servo Assisted انتخاب مناسبی نباشد.

در مقابل، Direct Acting می‌تواند برای شرایطی که اختلاف فشار بسیار پایین است مناسب‌تر باشد. هنگام انتخاب، کمینه و بیشینه فشار واقعی سیستم را ثبت کنید و فقط به فشار نامی خط اکتفا نکنید.

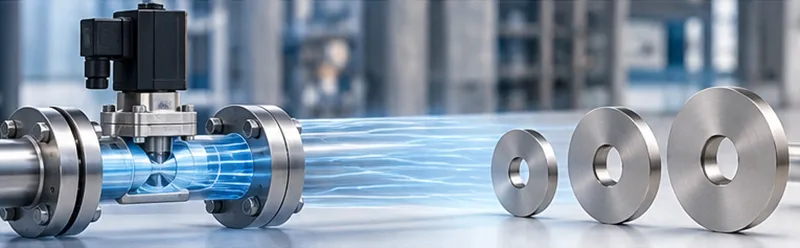

۵. دبی و اندازه اوریفیس را تعیین کنید

علاوه بر سایز اتصال لوله برای تعیین دبی، باید به اوریفیس (Orifice) یا روزنه عبور داخلی و مشخصات جریان شیر نیز توجه کرد. اگر شیر بیش از اندازه کوچک انتخاب شود، افت فشار افزایش یافته و دبی مورد نیاز تأمین نمی‌شود.

از سویی انتخاب بیش از حد بزرگ نیز لزوماً انتخاب بهتری نیست و می‌تواند هزینه، ابعاد و مصرف انرژی را افزایش دهد. بنابراین بهتر است ابتدا دبی موردنیاز و فشارهای کاری مشخص شود و سپس اوریفیس و مدل شیر انتخاب شوند.

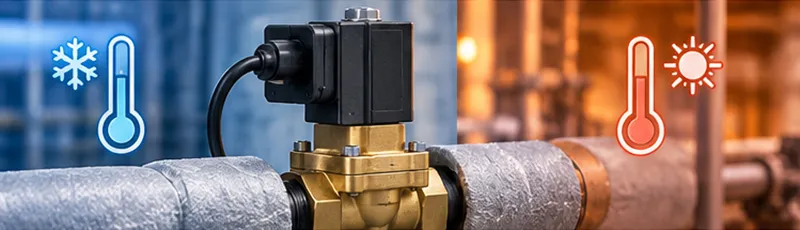

۶. دمای سیال و محیط را بررسی کنید

دمای کاری برای انتخاب شیر و تعیین جنس آب‌بندی اهمیت دارد. هر ساختار شیر، محدوده دمایی مشخصی دارد که می‌تواند حتی میان مدل‌ها یا نسخه‌های مختلف یک خانواده متفاوت باشد.

برای نمونه، برخی ساختارهای Type ۶۰۱۳ بورکرت با ترکیب‌های متفاوتی از آب‌بندی و بدنه ارائه می‌شوند و محدوده دمایی آن‌ها نیز بر همین اساس تغییر می‌کند. در نتیجه، هنگام سفارش علاوه بر تایپ، باید به Article Number و Configuration کامل محصول نیز دقت کرد.

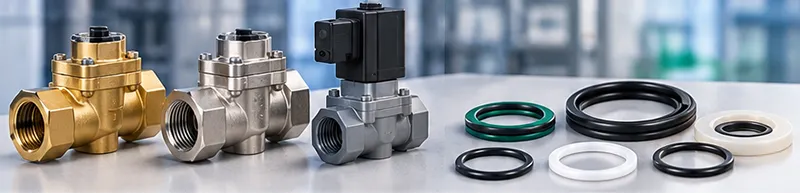

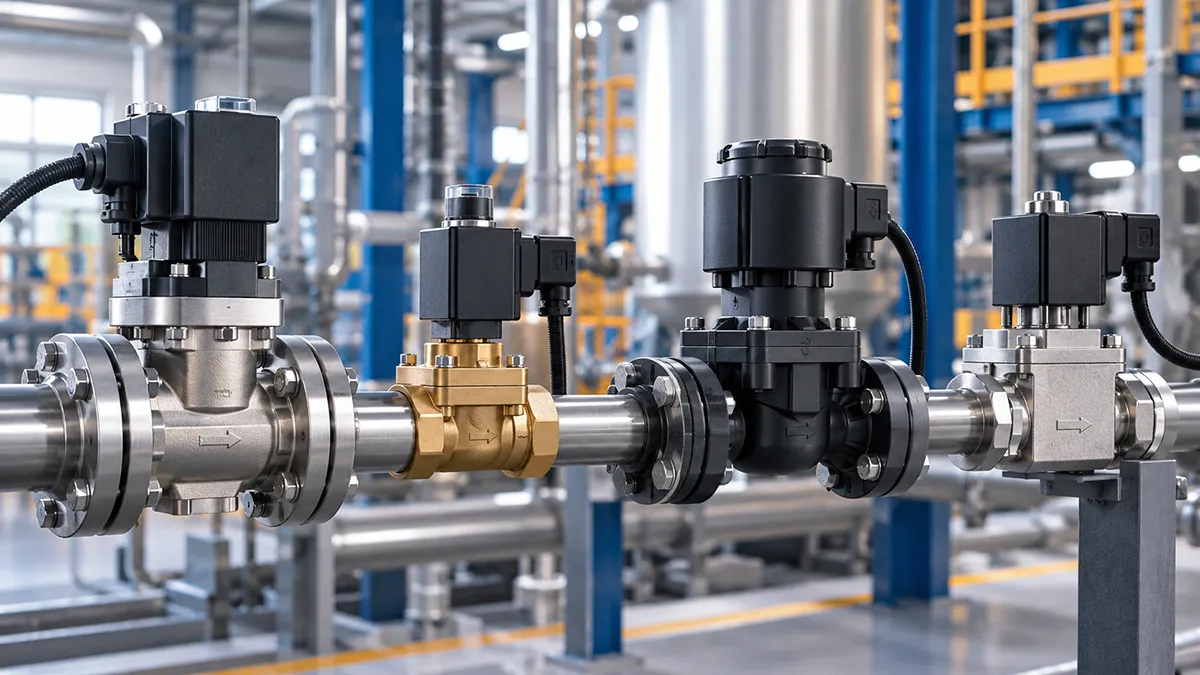

۷. جنس بدنه و آب‌بندی را انتخاب کنید

بدنه‌ی شیر ممکن است از موادی مانند برنج، فولاد زنگ‌نزن یا پلاستیک ساخته شود که انتخاب صحیح آن به نوع سیال، فشار، دما و شرایط محیطی بستگی دارد. همچنین قطعه‌ی آب‌بندی در تماس مستقیم با سیال قرار دارد و باید از نظر شیمیایی و حرارتی سازگار باشد.

برای مثال، در Configurationهای مختلف محصولات بورکرت، ترکیب‌هایی از بدنه برنجی یا استنلس‌استیل و Sealهای NBR یا FKM یا EPDM یا PTFE ارائه می‌شود.

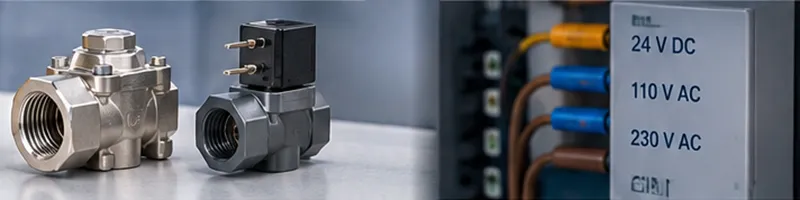

۸. ولتاژ و نوع برق کویل را دقیق انتخاب کنید

ولتاژ کویل باید با سیستم برق موجود در محل نصب مطابقت داشته باشد. محصولات بورکرت در انواع مختلفی با ولتاژهایی مانند 24V و 110V و 230V و با حالت AC یا DC عرضه می‌شود. بنابراین باید AC یا DC بودن، فرکانس در صورت AC بودن و Article Number نیز بررسی شود.

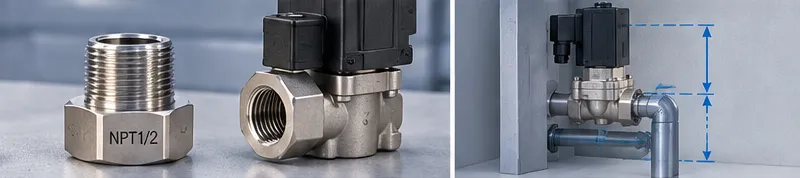

۹. اتصال فرآیندی و استاندارد رزوه را بررسی کنید

روشن است که سایز و نوع اتصال باید با لوله و تجهیزات موجود سازگار باشد. برای مثال، G1/۲ و NPT1/۲ از نظر نوع رزوه یکسان نیستند و نباید صرفاً بر اساس عدد اسمی جایگزین یکدیگر شوند.

پیش از سفارش، باید نوع اتصال، اندازه اتصال، استاندارد رزوه، جهت نصب و ابعاد و فضای موجود برای کویل و بدنه را کنترل کنید.

۱۰. شرایط محیطی و تأییدیه‌ها را فراموش نکنید

اگر شیر در محیط عادی کارخانه نصب می‌شود، انتخاب استاندارد ممکن است کافی باشد اما در محیط‌های دارای خطر انفجار، رطوبت زیاد، دمای پایین یا شرایط سخت، باید Configuration کاملا ویژه‌ای انتخاب شود.

بورکرت شیرهای برقی دارای نسخه‌های مناسب برای مناطق مستعد انفجار با تأییدیه‌هایی مانند ATEX و IECEx و UL HazLoc و FM HazLoc ارائه می‌کند. همچنین برای کاربردهای هیدروژن و دمای پایین گزینه‌های خاص در سبد محصولات خود دارد.

مقایسه سریع خانواده‌های رایج بورکرت

در میان خانواده‌های مختلف شیر برقی بورکرت، تفاوت در نوع عملکرد، ساختار شیر و محدوده کاربرد باعث هر خانواده را برای شرایط مشخصی مناسب‌تر می‌سازد. جدول زیر چند خانواده رایج را در کنار یکدیگر قرار می‌دهد تا بتوان تفاوت‌های اصلی آنها را سریع‌تر مقایسه و گزینه‌های مناسب برای بررسی بیشتر را شناسایی کرد.

نمونه صنعتی: انتخاب شیر برای خط آب

برای درک بهتر این راهنمای انتخاب شیر برقی بورکرت، به یک مثال دقت کنید. فرض کنید یک کارخانه برای کنترل جریان آب فرآیندی به یک شیر برقی نیاز دارد. مشخصات کاربرد به‌صورت زیر است:

• سیال: آب فرآیندی
• عملکرد: ۲/۲ و Normally Closed؛ شیر در حالت بدون برق بسته باشد.
• نوع عملکرد: به دلیل دبی نسبتاً بالا و وجود اختلاف فشار پایدار، Servo Assisted بررسی می‌شود.
• فشار: ورودی ۴ تا ۶ بار و خروجی حدود ۱ بار. بنابراین اختلاف فشار کافی وجود دارد.
• دبی و Orifice: دبی موردنیاز ۵۰ L/min است؛ Orifice براساس این دبی و شرایط فشار انتخاب می‌شود.
• دما: ۲۰ تا ۷۰ درجه‌ی سانتی‌گراد. Configuration انتخابی باید این محدوده را پوشش دهد.
• بدنه و آب‌بندی: متریال باید با آب و دمای کاری سازگار باشد. برای مثال Brass و Seal مناسب آب می‌تواند بررسی شود.
• اتصال: اتصال موردنیاز G1/۲ است و باید دقیقاً با رزوه خط مطابقت داشته باشد.
• ولتاژ: سیستم کنترل ۲۴ V DC است؛ بنابراین کویل نیز باید 24V DC باشد.
• شرایط محیطی و تأییدیه‌ها: رطوبت، گردوغبار، احتمال انفجار و تأییدیه‌های موردنیاز محل نصب باید بررسی شوند.

با این مشخصات می‌توان خانواده‌هایی مانند Type ۶۲۱۳، Type ۶۲۸۱ یا Type ۵۲۸۲ را بررسی کرد. در مرحله نهایی، دیتاشیت، Configuration و Article Number مدل انتخابی باید با تمام این مشخصات تطبیق داده شود.

مطالعه بیشتر : انتخاب شیر برقی بورکرت Direct Acting یا Servo Assisted

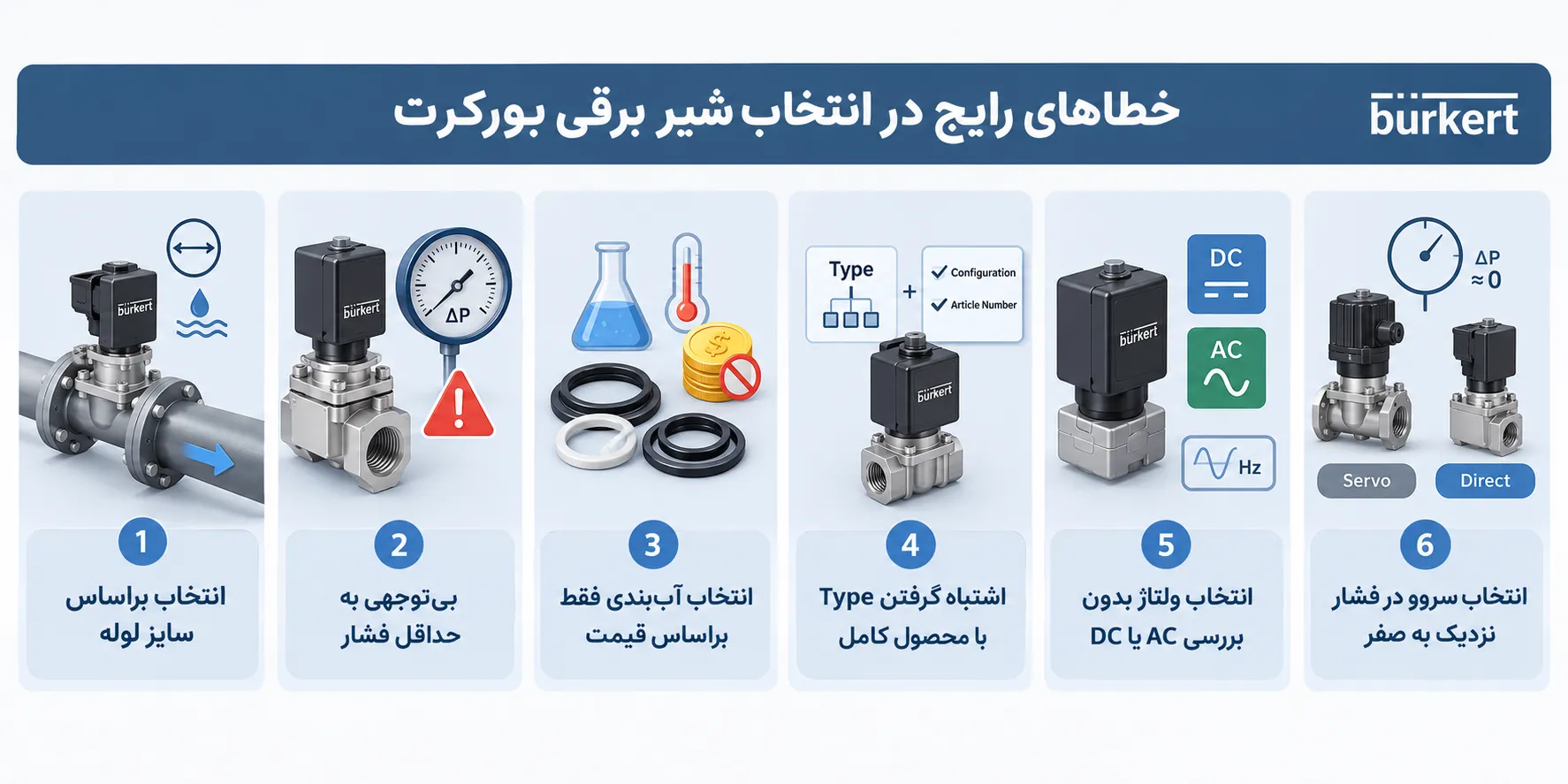

خطاهای رایج در انتخاب شیر برقی بورکرت

حتی با در اختیار داشتن مشخصات فنی، برخی اشتباهات رایج می‌توانند باعث انتخاب محصول نامناسب شوند. توجه به این خطاها پیش از سفارش، از ناسازگاری شیر با شرایط فرآیند و مشکلات عملکردی در زمان بهره‌برداری جلوگیری می‌کند.

انتخاب براساس سایز لوله

بزرگ بودن اتصال لوله به معنی مناسب بودن همان سایز شیر نیست. دبی، اوریفیس و افت فشار باید هم‌زمان بررسی شوند.

بی‌توجهی به حداقل فشار

این خطا به‌خصوص در شیرهای سروو اهمیت دارد. اگر اختلاف فشار موردنیاز تأمین نشود، عملکرد شیر ممکن است دچار مشکل شود.

انتخاب آب‌بندی فقط براساس قیمت

Seal باید با سیال و دمای کاری سازگار باشد. انتخاب ارزان‌تر در صورت ناسازگاری می‌تواند به نشتی و خرابی زودهنگام منجر شود.

اشتباه گرفتن Type با محصول کامل

Type خانواده یا نوع محصول را مشخص می‌کند، اما برای سفارش دقیق باید Configuration و Article Number نیز بررسی شود.

انتخاب ولتاژ بدون بررسی AC یا DC

ولتاژ به‌تنهایی مشخصات کامل کویل نیست. باید نوع جریان و در مورد AC فرکانس نیز بررسی شود.

انتخاب سروو در فشار نزدیک به صفر

اگر کاربرد به فشار تفاضلی بسیار پایین نیاز دارد، ابتدا نوع مستقیم را بررسی کنید.

جمع‌بندی

به‌عنوان راهنمای نهایی انتخاب شیر برقی بورکرت باید کاربرد شیر را از ابتدا مشخص کرد. سپس نوع سیال و عملکرد، انتخاب بین مستقیم یا سروو، فشار و اختلاف فشار، دبی و اوریفیس، دما، جنس بدنه و آب‌بندی و مشخصات الکتریکی را بر اساس آن در نظر گرفت. در نهایت با رسیدن به تایپ مورد نظر، به کمک بررسی دیتاشیت، انتخاب را به Article Number و Configuration مشخص محدود کرد.

با کمک روش‌های بیان شده می‌توانید یک انتخاب صحیح برای با پروژه و خط صنعتی خود داشته باشید و از هزینه‌های اضافی در بلندمدت پیشگیری کنید. برای راهنمایی اختصاصی متناسب با پروژه‌ی خود و انتخاب بهترین شیر برقی بورکرت می‌توانید از مشاوره کارشناسان تجهیز صنعت استفاده کنید که با سال‌ها تجربه، شما را در مسیر تأمین تجهیزات کنترلی و ابزار دقیق یاری می‌دهند.

سؤالات متداول

برای فشار پایین، شیر برقی مستقیم بهتر است یا سروو؟

در صورتی که اختلاف فشار بسیار پایین یا نزدیک به صفر باشد، مستقیم‌کار معمولاً انتخاب مناسب‌تری است؛ زیرا عملکرد اصلی آن به فشار سیال وابسته نیست. شیرهای سروو برای عملکرد صحیح به اختلاف فشار نیاز دارند.

آیا بزرگ‌تر بودن سایز شیر برقی باعث عبور دبی بیشتر می‌شود؟

نه لزوماً. دبی به عواملی مانند اوریفیس، مشخصات جریان، فشار و نوع سیال بستگی دارد. بنابراین انتخاب شیر باید بر اساس دبی موردنیاز و شرایط فشار انجام شود، نه صرفاً سایز اتصال.

برای آب، کدام شیر برقی بورکرت مناسب است؟

یک مدل واحد برای همه کاربردهای آب وجود ندارد. فشار، دبی، دما، سایز اتصال، ولتاژ و حالت NC یا NO باید مشخص شود. خانواده‌هایی مانند ۶۲۱۳، ۶۲۸۱ و ۵۲۸۲ از جمله گزینه‌هایی هستند که باید براساس شرایط کاربرد بررسی شوند.

آیا تایپ برای خرید شیر برقی بورکرت کافی است؟

خیر. تایپ خانواده یا نوع محصول را مشخص می‌کند، اما برای سفارش دقیق باید Configuration و Article Number نیز بررسی شود. حتی یک Type مشخص می‌تواند با ولتاژ، جنس بدنه، آب‌بندی، اتصال و محدوده فشار متفاوت عرضه شود.

برای انتخاب شیر برقی بورکرت چه اطلاعاتی لازم است؟

حداقل اطلاعات مورد نیاز شامل خواص سیال، دبی، فشارهای کاری، دمای سیال، عملکرد موردنیاز، سایز و نوع اتصال، ولتاژ کویل، ولتاژ و جریان، جنس بدنه و آب‌بندی و هر تأییدیه خاص مورد نیاز هستند. اطلاعات کامل‌تر باشد، احتمال انتخاب محصول اشتباه را کاهش خواهد داد.
