# شیر برقی Direct یا Servo دانفوس؛ تفاوت در چیست؟

تفاوت اصلی شیر برقی Direct و Servo دانفوس در نحوه باز و بسته‌ شدن آن‌ ها نهفته است. در شیر برقی مستقیم‌ عمل، نیروی کویل به‌ تنهایی و بدون کمک فشار سیال، آرماتور را جابه‌جا می‌ کند؛ به همین دلیل این نوع شیر از فشار صفر تا حداکثر فشار مجاز کار می‌ کند. در مقابل، شیر برقی سروو (Pilot-operated) از اختلاف فشار سیال روی دو طرف دیافراگم برای باز و بسته‌ شدن بهره می‌ برد و به یک حداقل فشار تفاضلی (ΔP) نیاز دارد. اگر فشار خط شما پایین، متغیر یا نزدیک به صفر است، شیر Direct-operated گزینه مطمئن‌ تری محسوب می‌ شود؛ اما اگر با دبی بالا و فشار خط پایدار سروکار دارید، شیر Servo-operated هم اقتصادی‌ تر عمل می‌ کند و هم کارایی بیشتری ارائه می‌ دهد.

## مبانی فنی شیر برقی Direct و Servo

برای انتخاب بین شیر برقی Direct-operated و Servo-operated دانفوس، ابتدا باید تفاوت مکانیزم عملکرد این دو نوع شیر را شناخت. هر دو با استفاده از نیروی الکترومغناطیسی کویل، جریان سیال را کنترل می‌ کنند، اما نقش کویل و فشار سیال در باز شدن شیر یکسان نیست. در نوع Direct-operated، کویل مستقیما مکانیزم باز و بسته‌ شدن را حرکت می‌ دهد؛ در حالی که در نوع Servo-operated، کویل یک مسیر پایلوت را کنترل می‌ کند و اختلاف فشار سیال، نیروی اصلی برای حرکت دیافراگم را فراهم می‌ کند. همین تفاوت، روی فشار کاری، دبی قابل کنترل، سایز شیر و شرایط مناسب نصب تأثیر می‌ گذارد. در ادامه، نحوه عملکرد هر دو مکانیزم و اهمیت حداقل فشار تفاضلی (ΔP min) را بررسی می‌ کنیم.

![نحوه عملکرد شیر برقی Direct-operated](https://tajhiz-sanat.com/wp-content/uploads/direct-operated-solenoid-valve-diagram.webp)

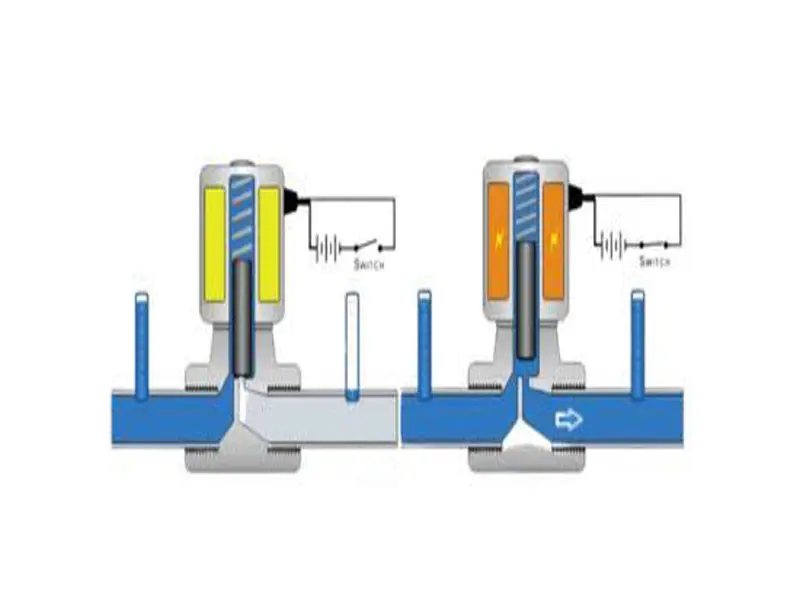

### شیر برقی Direct-operated چگونه کار می‌ کند؟

در شیر برقی مستقیم‌ عمل، کویل الکترومغناطیسی به‌ طور مستقیم روی آرماتور یا پلانجر عمل می‌ کند. زمانی که برق به کویل وصل می‌ شود، نیروی مغناطیسی ایجاد شده آرماتور را از روی نشیمنگاه بلند می‌ کند و مسیر عبور سیال باز می‌ شود. با قطع برق، فنر برگشتی آرماتور را دوباره روی نشیمنگاه می‌ نشاند و شیر بسته می‌ شود. چون تمام کار مکانیکی باز و بسته‌ شدن بر عهده کویل است، این نوع شیر به هیچ فشار حداقلی یا اختلاف فشاری بین ورودی و خروجی نیاز ندارد و می‌ تواند حتی در شرایط خلأ یا فشار صفر هم عملکرد صحیح داشته باشد. در عوض، چون قطر اوریفیس مستقیما به اندازه کویل و توان مصرفی آن وابسته است، ظرفیت دبی این شیرها معمولا محدود و مناسب کاربردهای با جریان کم است.

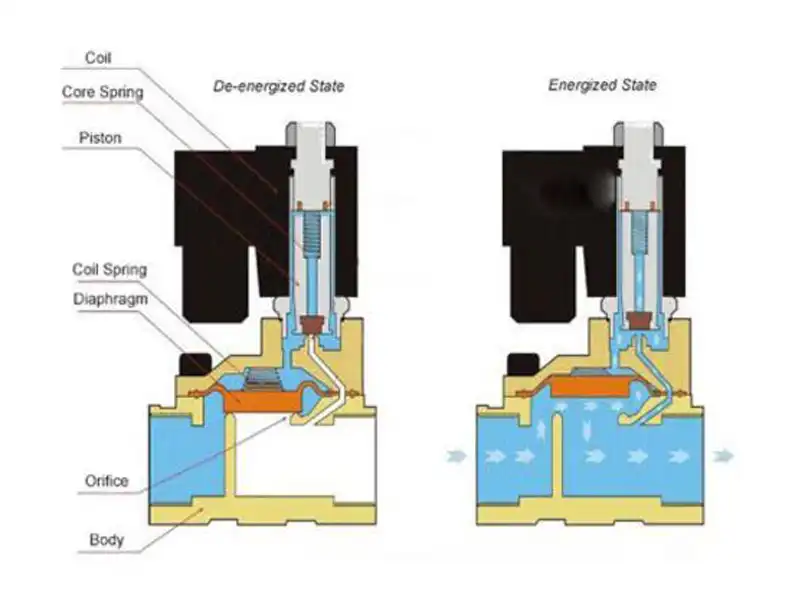

### شیر برقی Servo-operated (Pilot-operated) چگونه کار می‌ کند؟

در شیر برقی سروو، کویل به‌ جای کنترل مستقیم اوریفیس اصلی، فقط یک مدار کوچک پایلوت را باز و بسته می‌ کند. سیال از طریق یک سوراخ ریز به محفظه بالای دیافراگم راه پیدا می‌ کند و همراه با فنر کمکی، دیافراگم را روی نشیمنگاه اصلی نگه می‌ دارد. با فعال‌ شدن کویل، اورفیس پایلوت باز می‌ شود، فشار محفظه بالایی افت می‌ کند و در نتیجه اختلاف فشار بین دو طرف دیافراگم، دیافراگم بلند شده و سیال از مسیر اصلی عبور می‌ کند. همین مکانیزم است که به شیر اجازه می‌ دهد با یک کویل کوچک و کم‌ مصرف، دبی و سایز پورت بسیار بزرگ‌ تری را کنترل کند؛ به همین دلیل اصطلاح Direct operated vs servo operated معمولا حول همین مفهوم تقویت فشاری مطرح می‌ شود.

![مسیر پایلوت و عملکرد دیافراگم در شیر برقی سروو](https://tajhiz-sanat.com/wp-content/uploads/pilot-operated-solenoid-valve-internal-diagram.webp)

### مفهوم حداقل فشار تفاضلی (ΔP min) چیست و چرا مهم است؟

حداقل فشار تفاضلی همان اختلاف فشاری است که باید بین ورودی و خروجی شیر Servo-operated وجود داشته باشد تا دیافراگم بتواند بلند شود و سیال جریان پیدا کند. این مقدار در هر مدل و سایز شیر متفاوت است و باید از دیتاشیت رسمی سازنده استخراج شود، نه از تعمیم اعداد عمومی. پیش از انتخاب هر شیر Servo، لازم است کمترین فشار تفاضلی محتمل در بدترین شرایط کاری سیستم شما (مثلا هنگام راه‌ اندازی یا افت موقت فشار خط) با عدد ΔP min مندرج در مشخصات فنی محصول مقایسه شود. اگر این عدد کمتر از حداقل مورد نیاز باشد، دیافراگم بلند نمی‌ شود و شیر حتی با وجود برق‌ دار بودن کویل، باز نخواهد شد.

نکته مهم دیگر این است که ΔP min یک عدد ثابت و یکسان برای تمام مدل‌ ها نیست؛ هرچه سایز پورت و ظرفیت دبی شیر بزرگ‌ تر باشد، معمولا به فشار تفاضلی بیشتری هم برای بلند شدن دیافراگم نیاز است. به همین دلیل، صرفِ دانستن این‌ که سیستم شما فشار تفاضلی دارد کافی نیست؛ باید عدد دقیق فشار موجود را با عدد دقیق ΔP min همان مدل مقایسه کنید، نه با یک بازه کلی که در برخی منابع عمومی ذکر می‌ شود.

## جدول انتخاب/مقایسه

| پارامتر | شیر برقی Direct-operated | شیر برقی Servo-operated |
| -------------- | ------------------------------- | ------------------------------ |
| حداقل فشار تفاضلی | نیازی به حداقل فشار ندارد و از صفر بار کار می‌کند | به یک حداقل ΔP مشخص طبق دیتاشیت نیاز دارد |
| بازه فشار کاری | از صفر تا حداکثر فشار مجاز بدنه | معمولاً بازهٔ فشاری بالاتر همراه با دبی بیشتر |
| ظرفیت دبی (Cv) | محدود به قطر اورفیس و نسبتاً پایین | به‌کمک تقویت فشاری، بالاتر و مناسب مصارف پرحجم |
| سایز پورت متداول | کوچک‌تر | بزرگ‌تر |
| توان مصرفی کویل | برای دبی مشابه، بالاتر | برای دبی مشابه، پایین‌تر |
| جهت جریان | معمولاً بدون محدودیت جهت | اغلب فقط در یک جهت مشخص کار می‌کند |
| کاربرد مناسب | فشار پایین یا صفر، خلأ، دبی کم، پاسخ سریع | خطوط با فشار پایدار و دبی بالا |

## اعداد دقیق مربوط به حداقل فشار تفاضلی، بازه فشار کاری و توان کویل برای هر مدل، در دیتاشیت رسمی سری EV220B و محصولات مشابه دانفوس درج شده و پیش از انتخاب نهایی باید با شرایط واقعی سیستم مطابقت داده شود.

## مثال کاربردی

فرض کنید در یک خط هوای فشرده با فشار پایین و نوسان‌ های نزدیک به صفر کار می‌ کنید. در چنین شرایطی، شیر Servo-operated ممکن است به دلیل نداشتن ΔP کافی باز نشود؛ بنابراین شیر **Direct-operated** انتخاب مطمئن‌ تری است، چون برای عملکرد به حداقل فشار تفاضلی نیاز ندارد.

در مقابل، در یک خط آب صنعتی یا سیستم بخار بویلر که فشار پایدار و دبی بالایی دارد، **Servo-operated** گزینه مناسب‌ تری است. این شیر با استفاده از فشار خط می‌ تواند دبی بالاتر را با کویلی کوچک‌ تر و کم‌ مصرف‌ تر کنترل کند.

اگر فشار خط در ساعات مختلف نوسان دارد، نباید فقط فشار متوسط را ملاک قرار داد. کمترین فشار تفاضلی در شرایط کاری باید با ΔP min مورد نیاز شیر Servo مقایسه شود تا از عملکرد صحیح آن در زمان افت فشار اطمینان حاصل شود.

![خطاهای رایج در نصب و انتخاب شیر برقی](https://tajhiz-sanat.com/wp-content/uploads/solenoid-valve-installation-mistakes.webp)

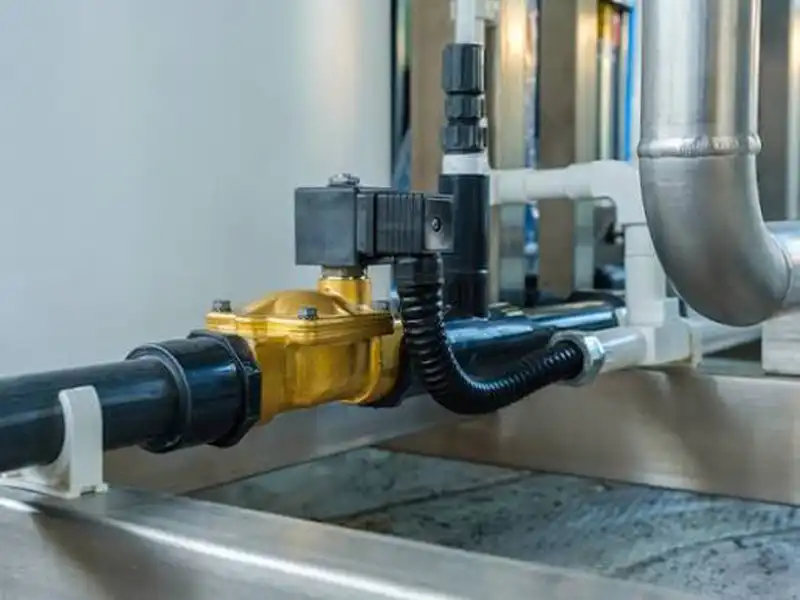

## خطاهای رایج در انتخاب و نصب شیر برقی Direct و Servo

انتخاب نادرست شیر برقی فقط به تفاوت بین Direct و Servo محدود نمی‌ شود؛ گاهی شیر از نظر نوع عملکرد مناسب است اما فشار واقعی، جهت جریان یا شرایط نصب در نظر گرفته نشده است. مهم‌ ترین خطاهایی که می‌ توانند باعث باز نشدن شیر، عملکرد ناقص یا کاهش عمر قطعات شوند عبارتند از:

### ۱. انتخاب شیر Servo-operated بدون بررسی ΔP min

رایج‌ ترین خطا، انتخاب شیر Servo-operated بر اساس فشار اسمی خط یا فشار متوسط سیستم است، بدون اینکه حداقل فشار تفاضلی در محل نصب شیر بررسی شود. اگر ΔP واقعی در شرایطی از حداقل مورد نیاز مدل کمتر شود، دیافراگم ممکن است نتواند به اندازه کافی بلند شود و شیر با وجود برق‌ دار بودن کویل، باز نشود.

### ۲. نادیده گرفتن افت فشار در نقطه نصب

فشار اعلام‌ شده برای یک خط لوله لزوما با فشاری که در محل نصب شیر وجود دارد یکسان نیست. طول لوله، اتصالات، تجهیزات مسیر و مصرف هم‌ زمان می‌ توانند باعث افت فشار شوند. بنابراین برای شیر Servo، معیار انتخاب باید فشار واقعی ورودی و خروجی در محل نصب باشد، نه صرفا فشار منبع یا ابتدای خط.

### ۳. نصب شیر در جهت اشتباه

بسیاری از شیرهای Servo-operated برای عبور سیال در یک جهت مشخص طراحی شده‌ اند. نصب شیر برخلاف فلش حک‌ شده روی بدنه می‌ تواند باعث اختلال در عملکرد دیافراگم و باز یا بسته نشدن صحیح شیر شود. جهت جریان باید هنگام نصب با علامت روی بدنه و دستورالعمل سازنده تطبیق داده شود.

### ۴. انتخاب Direct-operated برای دبی یا سایز بیش از ظرفیت شیر

شیر Direct-operated برای کاربردهای کم‌ دبی و اوریفیس‌ های محدود گزینه مناسبی است، اما استفاده از آن برای دبی‌ های بالاتر از ظرفیت طراحی می‌ تواند نیاز به کویل بزرگ‌ تر و توان مصرفی بیشتر ایجاد کند. کارکرد طولانی در چنین شرایطی ممکن است باعث افزایش دمای کویل و کاهش عمر آن شود.

### ۵. بی‌ توجهی به نوسان فشار در طول شبانه‌ روز

گاهی فشار سیستم در حالت عادی برای عملکرد شیر Servo کافی است، اما در زمان اوج مصرف افت می‌ کند. اگر انتخاب شیر فقط بر اساس فشار معمول یا متوسط انجام شده باشد، ممکن است شیر در همان بازه‌ های افت فشار دچار مشکل شود. کمترین فشار تفاضلی محتمل در شرایط کاری باید مبنای بررسی قرار گیرد.

### ۶. انتخاب شیر بر اساس فشار اسمی به‌ جای شرایط واقعی سیال

فشار نامی خط به‌ تنهایی برای [انتخاب شیر برقی](https://tajhiz-sanat.com/product-category/پایپینگ/شیرآلات/شیرهای-برقی/) کافی نیست. نوع سیال، دما، فشار ورودی و خروجی، دبی و شرایط کاری باید هم‌ زمان بررسی شوند. این موضوع به‌ ویژه در کاربردهای صنعتی که دما و فشار متغیر است، اهمیت بیشتری دارد.

### ۷. نادیده گرفتن آلودگی و گرفتگی مدار پایلوت

در شیرهای Servo-operated، وجود ذرات، رسوب یا آلودگی در سوراخ پایلوت یا مسیرهای داخلی می‌ تواند عملکرد دیافراگم را مختل کند. بنابراین اگر شیر به‌ درستی باز نمی‌ شود، قبل از تعویض آن باید وضعیت تمیزی مدار پایلوت، دیافراگم و نشیمنگاه نیز بررسی شود.

### ۸. نصب یا مونتاژ نادرست دیافراگم

در زمان سرویس و تعمیر شیرهای دیافراگمی، قرارگیری نادرست دیافراگم یا قطعات داخلی می‌ تواند باعث نشتی، بسته ماندن شیر یا عملکرد نامنظم شود. پس از باز کردن شیر، مونتاژ قطعات باید دقیقا مطابق دستورالعمل همان مدل انجام شود.

## جمع‌ بندی

انتخاب بین  Direct یا Servo از [شیر برقی دانفوس](https://tajhiz-sanat.com/product-tag/danfoss-solenoid-valve/)، در نهایت به دو عامل ساده برمی‌ گردد: میزان فشار تفاضلی موجود در سیستم و دبی مورد نیاز کاربرد شما. اگر فشار خط پایین، ناپایدار یا نزدیک به صفر است، شیر Direct-operated انتخاب امن‌ تری است؛ اگر فشار خط پایدار و دبی مورد نیاز بالاست، شیر Servo-operated هم از نظر فنی و هم از نظر اقتصادی برتری دارد. برای اطمینان از انتخاب دقیق و متناسب با شرایط واقعی پروژه خود، کافی است شرایط کاری سیستم (نوع سیال، فشار خط، دبی مورد نیاز) یا کد محصول مورد نظر خود را برای تیم تجهیز صنعت ارسال کنید تا مشاوره انتخاب و استعلام قیمت به‌ صورت دقیق ارائه شود.

## سوالات متداول

![تصویر بارگذار](https://tajhiz-sanat.com/wp-content/plugins/easy-accordion-free/public/assets/ea_loader.svg)
### شیر برقی Direct-operated و Servo-operated چه تفاوتی دارند؟
تفاوت اصلی در منبع نیروی باز و بسته‌ شدن شیر است؛ در نوع مستقیم‌ عمل، کویل به‌ تنهایی این کار را انجام می‌ دهد، اما در نوع سروو، فشار خود سیال به کمک کویل می‌ آید و شیر را باز و بسته می‌ کند.

### حداقل فشار تفاضلی (ΔP min) در شیر برقی سروو یعنی چه؟
یعنی کمترین اختلاف فشاری که باید بین ورودی و خروجی شیر وجود داشته باشد تا دیافراگم بلند شود و سیال عبور کند؛ این عدد برای هر مدل و سایز در دیتاشیت سازنده مشخص شده است.

### آیا شیر برقی سروو در فشار صفر یا خلأ کار می‌ کند؟
خیر، شیر Servo-operated به فشار تفاضلی حداقلی برای بلند شدن دیافراگم نیاز دارد و در فشار صفر یا خلأ نمی‌ تواند به‌ درستی باز شود؛ برای این شرایط باید از شیر Direct-operated استفاده کرد.

### اگر ΔP سیستم من مشخص نباشد، چگونه نوع شیر مناسب را انتخاب کنم؟
بهترین راه، اندازه‌ گیری یا برآورد کمترین فشار تفاضلی محتمل در بدترین حالت کاری سیستم و مقایسه آن با ΔP min مندرج در دیتاشیت شیر مورد نظر است؛ در صورت عدم قطعیت، ارسال شرایط کاری کامل برای بررسی کارشناسی توصیه می‌ شود.
