# راهنمای انتخاب شیر برقی دانفوس

انتخاب درست شیر برقی دانفوس به چهار پارامتر اصلی بستگی دارد که باید همزمان با یکدیگر بررسی شوند. نخست باید نوع سیال عبوری (آب، بخار، هوا یا روغن) و میزان خورندگی آن مشخص شود. دوم، فشار تفاضلی موجود در سیستم باید با حداقل و حداکثر فشار تفاضلی قابل تحمل شیر تطبیق داده شود، زیرا این پارامتر مستقیما روی باز و بسته شدن صحیح شیر اثر می‌ گذارد. سوم، جنس بدنه و Seal باید متناسب با دما و خاصیت شیمیایی سیال انتخاب شود. چهارم، Coil یا کویل شیر باید از نظر ولتاژ، فرکانس و درجه حفاظت IP با شرایط محیط نصب هماهنگ باشد. در ادامه این مقاله، هر یک از این چهار فاکتور را با جزئیات فنی و یک مثال کاربردی واقعی بررسی می‌ کنیم تا انتخاب شما نه فقط بر پایه حدس بلکه بر پایه محاسبه باشد.

## مبانی فنی شیر برقی دانفوس که باید بدانید

انتخاب مدل مناسب و [خرید شیر برقی](https://tajhiz-sanat.com/product-category/پایپینگ/شیرآلات/شیرهای-برقی/) فقط با توجه به نام سری یا سایز اتصال انجام نمی‌ شود. عملکرد صحیح شیر به نوع مکانیزم باز و بسته شدن، فشار موجود در خط، ویژگی‌ های سیال و مشخصات اجزای داخلی آن وابسته است. به همین دلیل، پیش از بررسی مدل‌ های مختلف دانفوس، بهتر است چند مفهوم فنی کلیدی را بشناسید.

### تفاوت عملکرد مستقیم و پیلوت‌ دار

انواع [شیر برقی دانفوس](https://tajhiz-sanat.com/product-tag/danfoss-solenoid-valve/) ، از جمله سری معروف EV220B، بر اساس مکانیزم باز و بسته‌ شدن به دو دسته اصلی تقسیم می‌ شوند. در شیرهای مستقیم‌عمل (Direct Operated)، آرمیچر به‌ طور مستقیم مسیر عبور سیال را باز یا بسته می‌ کند و شیر می‌ تواند حتی در فشار صفر یا فشار بسیار پایین نیز کار کند. اما در مدل‌ های پیلوت‌ دار یا سرو-عملکرد (Servo/Pilot Operated) مانند EV220B، شیر از فشار خود سیال برای باز کردن دیافراگم اصلی کمک می‌ گیرد و به همین دلیل به یک حداقل فشار تفاضلی نیاز دارد تا بتواند به‌ درستی عمل کند. اگر این نکته در مرحله انتخاب نادیده گرفته شود، شیر ممکن است اصلا باز نشود یا فقط نیمه‌ باز بماند، حتی اگر برق کویل به‌ درستی وصل شده باشد.

### فشار تفاضلی؛ مهم‌ ترین پارامتر انتخاب

فشار تفاضلی به اختلاف فشار بین ورودی و خروجی شیر گفته می‌ شود و برای مدل‌ های پیلوت‌ دار، حیاتی‌ ترین عدد در فرآیند انتخاب به شمار می‌ رود. هر مدل از سری EV220B دارای یک بازه مشخص فشار تفاضلی مجاز است که در دیتاشیت رسمی آن درج شده است. اگر فشار تفاضلی سیستم شما پایین‌ تر از حد مجاز باشد، دیافراگم به اندازه کافی نیرو برای باز شدن کامل دریافت نمی‌ کند؛ و اگر بالاتر از حد مجاز باشد، فشار وارده می‌ تواند به کویل یا اجزای داخلی شیر آسیب برساند. به همین دلیل، پیش از هرگونه خرید، باید فشار ورودی و خروجی خط لوله محل نصب اندازه‌ گیری و با مشخصات فنی مدل مورد نظر مقایسه شود.

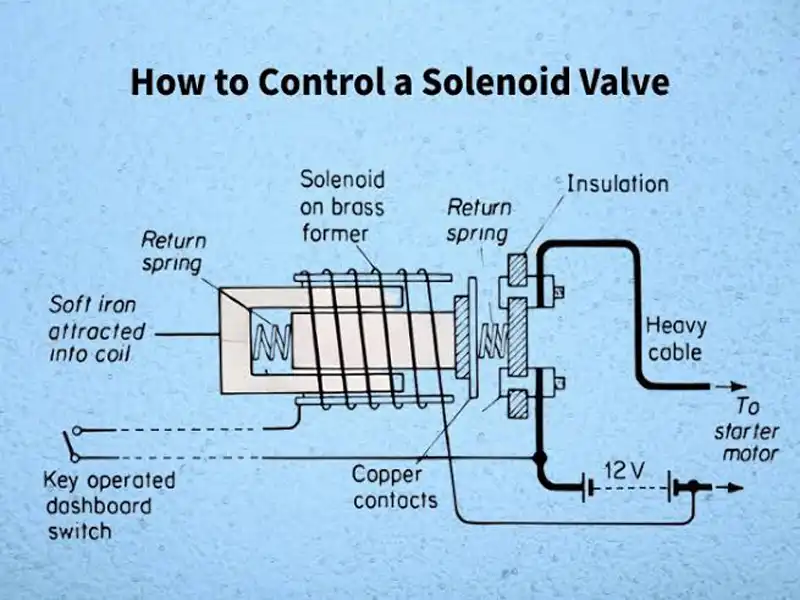

![تصویر دیاگرام فشار تفاضلی](https://tajhiz-sanat.com/wp-content/uploads/solenoid-valve-differential-pressure-diagram.webp)

### نوع سیال و سازگاری شیمیایی

سیالی که قرار است از شیر عبور کند، تعیین‌ کننده مستقیم انتخاب جنس بدنه و Seal است. شیرهای برقی دانفوس برای طیف گسترده‌ ای از سیالات خنثی مانند آب، هوای فشرده، بخار و برخی روغن‌ های صنعتی طراحی شده‌ اند. برای سیالات خورنده یا شیمیایی، انتخاب مدل و متریال متفاوتی لازم است تا خوردگی زودرس بدنه یا واشرها اتفاق نیفتد. توجه به این نکته به‌ ویژه در صنایعی مانند غذایی، دارویی و تصفیه آب اهمیت بیشتری پیدا می‌ کند، چراکه ناسازگاری سیال با جنس شیر می‌ تواند به نشتی یا آلودگی محصول نهایی منجر شود.

### جنس بدنه و Seal

بدنه شیرهای برقی دانفوس معمولا از برنج ساخته می‌ شود که برای اغلب کاربردهای عمومی استحکام کافی دارد. اما در محیط‌ هایی که خطر دزینکیفیکاسیون (از دست رفتن روی از آلیاژ برنج در تماس طولانی با آب) وجود دارد، مانند تاسیسات آب آشامیدنی، استفاده از برنج مقاوم به روی‌زدایی (DZR) یا استنلس استیل توصیه می‌ شود. در کنار بدنه، جنس Seal یا آب‌ بند داخلی نیز نقش تعیین‌ کننده‌ ای دارد. واشرهای NBR برای بیشتر کاربردهای آب و هوای فشرده مناسب هستند، اما برای سیالاتی با دمای بالاتر یا خاصیت خورنده، Seal از جنس FKM گزینه مطمئن‌ تری است، زیرا مقاومت حرارتی و شیمیایی بیشتری دارد.

### Coil و ولتاژ

کویل یا Coil بخشی است که میدان مغناطیسی لازم برای حرکت آرمیچر را ایجاد می‌ کند و باید با ولتاژ و فرکانس برق موجود در محل نصب کاملا هم‌ خوانی داشته باشد. کویل‌ های دانفوس در ولتاژهای متداول AC و DC عرضه می‌ شوند و بسته به محیط نصب، درجه حفاظت IP متفاوتی نیز دارند. در محیط‌ های مرطوب، پر گرد و غبار یا در معرض پاشش آب، انتخاب کویلی با درجه حفاظت بالاتر از استاندارد ضروری است تا از آسیب زودهنگام و سوختن کویل جلوگیری شود. یکی از مزیت‌ های ساختاری شیرهای دانفوس این است که بدنه و کویل به‌ صورت مجزا طراحی شده‌ اند و در صورت نیاز، کویل بدون توقف کامل سیستم و بدون تخلیه خط لوله قابل تعویض است.

## جدول انتخاب و مقایسه شیر برقی دانفوس

جدول زیر می‌ تواند به‌ عنوان مرجع سریع برای مقایسه گزینه‌ های رایج مورد استفاده قرار گیرد. اعداد دقیق فشار تفاضلی باید همیشه از دیتاشیت رسمی مدل مورد نظر استخراج و تایید شود.

| نوع عملکرد | نمونه کاربردی | نیاز به فشار تفاضلی حداقل | سیال مناسب | جنس بدنه پیشنهادی | نوع Seal پیشنهادی | کاربرد نمونه |
| ------------------- | ------------------------- | ---------------------------------------------- | ------------------- | -------------------------------- | ---------------------------- | ----------------------- |
| پیلوت‌ دار (Servo) | EV220B سری عمومی | بله، طبق دیتاشیت مدل | آب، هوا، بخار با فشار کافی | برنج | NBR (کاربرد عمومی) | خطوط صنعتی با فشار پایدار |
| مستقیم‌عمل (Direct) | مدل‌ های Direct Operated سری B | خیر، در فشار صفر نیز کار می‌کند | سیالات با فشار پایین یا متغیر | برنج یا استیل | NBR یا FKM | تاسیساتی با نوسان فشار زیاد |
| مناسب بخار | مدل با Seal مقاوم حرارتی | بله | بخار با دمای بالا | برنج یا استنلس استیل | FKM | دیگ بخار، اتوکلاو |
| مناسب آب آشامیدنی | مدل تأییدشده WRAS | بله | آب شرب | برنج DZR یا استنلس استیل | NBR تایید شده بهداشتی | تاسیسات آب شهری و ساختمانی |
| سیالات خورنده/تهاجمی | مدل با دیافراگم مقاوم | بله | سیالات شیمیایی خفیف | استنلس استیل | FKM | تصفیه آب، صنایع شیمیایی سبک |

برای خواندن سریع این جدول، ابتدا نوع سیال و شرایط فشار سیستم خود را در ستون سوم و چهارم پیدا کنید، سپس بر اساس آن، جنس بدنه و Seal مناسب را از دو ستون بعدی انتخاب نمایید. اگر ترکیب دقیق مورد نیاز شما در جدول نیامده، بهترین راه ارسال مشخصات کامل سیستم برای دریافت مشاوره تخصصی است.

## مثال کاربردی: انتخاب شیر برقی برای یک خط بخار صنعتی

فرض کنید یک واحد تولیدی قصد دارد شیر برقی مناسبی برای کنترل جریان بخار در یک دیگ بخار نصب کند. فشار ورودی خط ۸ بار و فشار خروجی پس از رگولاتور ۲ بار گزارش شده است، بنابراین فشار تفاضلی موجود در سیستم برابر با ۶ بار محاسبه می‌ شود. دمای کاری بخار نیز حدود ۱۵۰ درجه سانتی گراد اعلام شده است.

گام نخست، مقایسه این فشار تفاضلی محاسبه‌ شده با بازه مجاز مدل مورد نظر از سری EV220B است؛ چون بخار به‌ طور طبیعی فشار کافی برای عملکرد پیلوت‌ دار فراهم می‌ کند، مدل سرو-عملکرد در این سناریو گزینه مناسبی خواهد بود. گام دوم، انتخاب Seal است؛ با توجه به دمای بالای بخار، واشر NBR معمولی احتمالا در این دما دوام کافی نخواهد داشت، بنابراین Seal از جنس FKM که مقاومت حرارتی بیشتری دارد انتخاب می‌ شود. گام سوم، انتخاب جنس بدنه است که با توجه به عدم وجود سیال خورنده، بدنه برنجی استاندارد پاسخگوی نیاز خواهد بود. در نهایت، برای Coil نیز باید ولتاژ برق موجود در تابلوی برق کارخانه (مثلا ۲۲۰ ولت AC) و درجه حفاظت متناسب با محیط نسبتا گرم و بخار آلود اتاق دیگ بخار در نظر گرفته شود.

نتیجه این تحلیل نشان می‌ دهد که در این سناریوی خاص، ترکیب یک شیر پیلوت‌ دار با Seal مقاوم حرارتی و کویل با درجه حفاظت مناسب، انتخابی مطمئن و بادوام خواهد بود؛ در حالی‌ که انتخاب یک واشر معمولی یا نادیده گرفتن فشار تفاضلی می‌ توانست به خرابی زود هنگام یا توقف غیر منتظره خط تولید منجر شود.

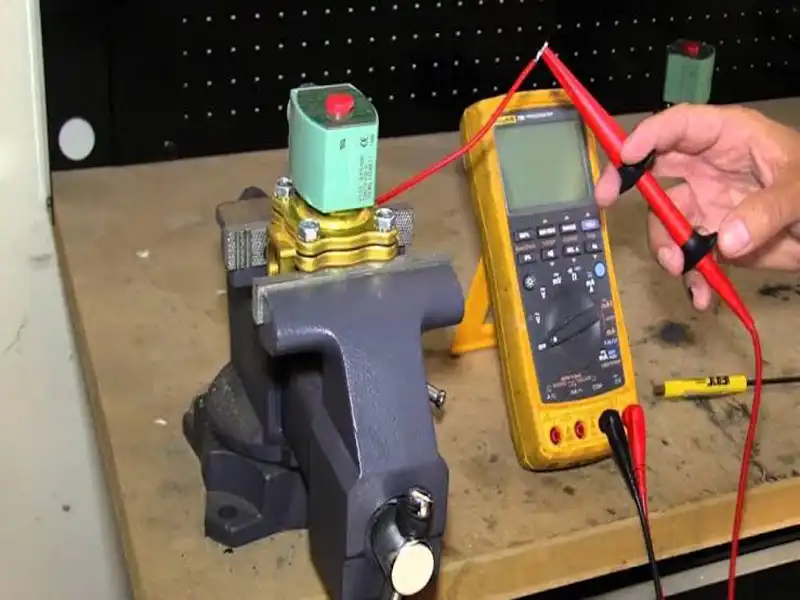

![تصویر تست شیر برقی](https://tajhiz-sanat.com/wp-content/uploads/solenoid-valve-not-opening-troubleshooting.webp)

## خطاهای رایج در انتخاب شیر برقی دانفوس

بسیاری از مشکلات عملکردی شیرهای برقی، نه از ایراد ساخت، بلکه از انتخاب نادرست در مرحله خرید ناشی می‌ شوند. رایج‌ ترین خطاها به شرح زیر است:

- **نادیده گرفتن حداقل فشار تفاضلی مورد نیاز مدل‌ های پیلوت‌ دار**: این پرتکرارترین اشتباه است و معمولا باعث می‌ شود شیر با وجود اتصال صحیح برق، اصلا باز نشود یا فقط جزئی باز بماند.
- **انتخاب Seal نامناسب برای سیال**: استفاده از واشر NBR برای سیالات خورنده یا با دمای بالا، به‌ سرعت باعث فرسودگی و نشتی می‌ شود.
- **عدم تطابق ولتاژ یا فرکانس کویل با برق محل نصب**: این خطا می‌ تواند به سوختن کویل در همان روزهای نخست بهره‌ برداری منجر شود.
- **بی‌ توجهی به دما و درجه حفاظت محیط نصب**: در محیط‌ های مرطوب یا پر گرد و غبار، انتخاب کویل با IP نامناسب عمر مفید قطعه را به‌شدت کاهش می‌ دهد.
- **انتخاب سایز نامتناسب با قطر خط لوله**: سایز اشتباه می‌ تواند باعث افت فشار بیش‌ از حد یا محدود شدن دبی عبوری شود، حتی اگر سایر پارامترها به‌ درستی انتخاب شده باشند.

## جمع‌ بندی

انتخاب صحیح شیر برقی دانفوس هرگز به یک پارامتر تنها محدود نمی‌ شود؛ نوع سیال، فشار تفاضلی سیستم، جنس بدنه و Seal، و مشخصات کویل باید همزمان و در کنار هم بررسی شوند تا شیر انتخابی هم از نظر عملکردی و هم از نظر طول عمر پاسخگوی نیاز واقعی خط تولید یا تاسیسات شما باشد. اگر پس از مطالعه این راهنما همچنان در انتخاب مدل دقیق مردد هستید، کافی است شرایط کاری سیستم خود یا کد محصول فعلی را برای ما ارسال کنید تا تیم فنی، گزینه مناسب را همراه با استعلام قیمت در اختیار شما قرار دهد.

## سوالات متداول انتخاب شیر برقی دانفوس

![تصویر بارگذار](https://tajhiz-sanat.com/wp-content/plugins/easy-accordion-free/public/assets/ea_loader.svg)
### تفاوت شیر برقی EV220B با مدل‌ های مستقیم‌ عمل دانفوس چیست؟
 EV220B از نوع پیلوت‌ دار است و برای باز شدن به حداقل فشار تفاضلی نیاز دارد، در حالی‌ که مدل‌ های مستقیم‌ عمل حتی در فشار صفر نیز قادر به کار کردن هستند.

### حداقل فشار تفاضلی مورد نیاز EV220B چقدر است و چرا اهمیت دارد؟
این عدد بسته به مدل خاص متفاوت است و باید از دیتاشیت رسمی همان مدل استخراج شود؛ اهمیت آن در این است که پایین‌ تر بودن فشار سیستم از این حد، مانع باز شدن کامل شیر می‌ شود.

### آیا شیر برقی دانفوس برای آب آشامیدنی مناسب است؟
بله، به شرط انتخاب مدل‌ های تایید شده برای آب شرب که معمولا از بدنه برنج مقاوم به دزینکیفیکاسیون یا استنلس استیل ساخته شده‌ اند.

### چه زمانی باید Seal از جنس FKM به‌جای NBR انتخاب کرد؟
زمانی که سیال دمای بالا داشته باشد یا خاصیت خورنده یا شیمیایی خفیفی داشته باشد، FKM مقاومت بیشتری نسبت به NBR ارائه می‌ دهد.

### کویل شیر برقی دانفوس با چه ولتاژهایی موجود است؟
کویل‌ های دانفوس در بازه‌ های متداول ولتاژ AC و DC عرضه می‌ شوند و انتخاب دقیق آن باید بر اساس برق موجود در تابلوی محل نصب انجام شود.

### آیا می‌ توان بدنه و کویل شیر برقی دانفوس را جداگانه تعویض کرد؟
بله، به دلیل طراحی مجزای بدنه و کویل، تعویض کویل بدون نیاز به توقف کامل سیستم یا تخلیه خط لوله امکان‌ پذیر است.
