فلنج گلودار چیست؟
فلنج گلودار (Weld Neck Flange) از پرکاربردترین انواع فلنج ها در سیستم های پایپینگ صنعتی است. این فلنج دارای گردنی مخروطی شکل (Tapered Hub) است که قطر انتهای آن دقیقاً برابر با قطر لوله متصل می باشد.
همین ساختار باعث انتقال یکنواخت تنش از لوله به فلنج شده و عملکرد مطمئنی را در شرایط فشار و دمای بالا فراهم می کند. در واقع اتصال فلنج گلودار به لوله از طریق جوش نفوذی لب به لب (Butt Weld) انجام می شود؛ روشی که مقاومت مکانیکی بالایی ایجاد می کند و از نشتی در خطوط فرآیندی جلوگیری خواهد کرد.
تجهیز صنعت تامین کننده تجهیزات صنایع نفت ،گاز پتروشیمی، واردات انواع فلج گلودار استیل فولادی
فلنج گلودار جوشی با توجه به این ویژگی ها انتخابی ایده آل برای کاربردهای حساس در صنایع نفت، گاز، پتروشیمی، پالایشگاهی و نیروگاهی محسوب می شود. این مدل فلنج به اختصار با WN و با نام های دیگری نظیر فلنج ولدنک، فلنج گردن دار جوشی نیز شناخته می شود.
در این مقاله از تجهیزصنعت به معرفی و بررسی مشخصات فنی، مزایا، کاربردها، قیمت و نکات کلیدی خرید فلنج گلودار جوشی می پردازیم.
مشخصات فنی فلنج گلودار جوشی
| ویژگی ها | توضیحات |
|---|---|
| استانداردهای طراحی | ASME B16.5، ASME B16.47، EN 1092-1، API 605، MSS-SP-44 |
| کلاس فشاری | ۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و ۲۵۰۰ |
| سایز | ۱/۲ اینچ تا ۲۴ اینچ |
| متریال | فولاد فورج (A105)، فولادی LF2 (A350)، استیل A182(304L)، استیل A182(316L) و فولاد کربنی (A181) |
| روش اتصال | جوشی (Butt Weld) |
| نحوه آب بندی (Face Type) | RF (Raised Face)، RTJ (Ring Type Joint)، FF (Flat Face) |

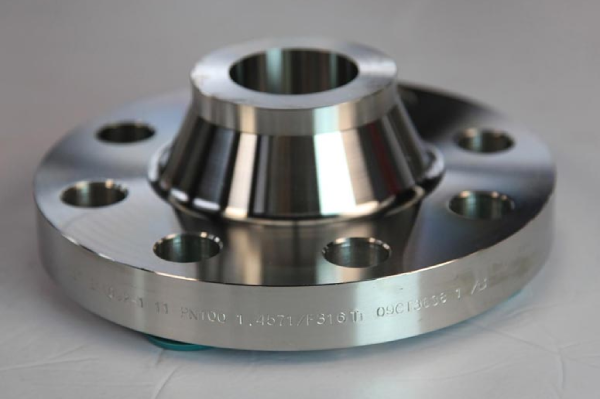

استاندارد و کلاس فلنج گلودار
فلنج های گلودار بر اساس استانداردها و کلاس های مختلفی تولید می شوند. یکی از استانداردهای معتبر برای ابعاد فلنج ها استاندارد ASME/ANSI B16.5 است. این استاندارد مشخصات و ابعاد مختلفی از فلنج ها را شامل می شود، از جمله ابعاد بخش های مختلف فلنج، موقعیت سوراخ های فلنج و غیره. بر اساس این استاندارد، فلنج ها به کلاس های ۱۵۰، ۳۰۰، ۴۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و ۲۵۰۰ تقسیم می شوند.
استاندارد دیگری که بسیار مهم است، استاندارد ASTM است. این استاندارد جنس و مواد سازنده فلنج ها را مشخص می کند. در ساخت فلنج های گلودار، دو آلیاژ کربن استیل (Carbon Steel) و استنلس استیل (Stainless Steel) به طور گسترده استفاده می شوند.
همچنین، در صورت نیاز به وزن کمتر و استحکام بالاتر، فلنج‌ها از تیتانیوم و آلومینیوم نیز ساخته می‌شوند. استاندارد ASTM A105 در دماهای کم و بالا قابل استفاده است، در حالی که در شرایطی که نیازبه تحمل فشار بیشتری وجود دارد، استاندارد ASTM A266 مورد استفاده قرار میگیرد.

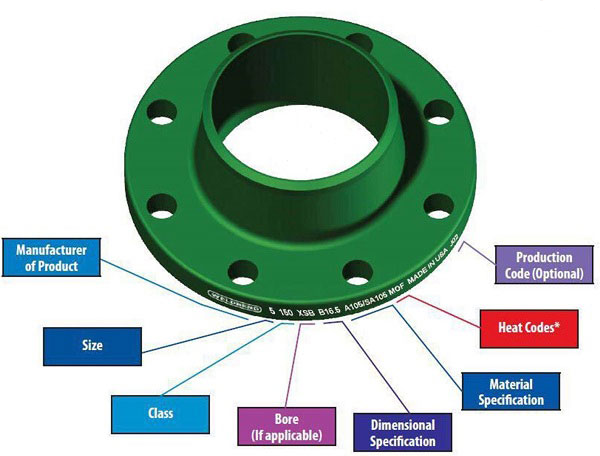

طبق استاندارد، بر روی فلنج ها باید اطلاعاتی مانند نام تولیدکننده، سایز فلنج (قطر خارجی لوله)، کلاس فلنج، نوع پیشانی فلنج، استانداردها و مواد سازنده، و شماره Heat Number برجسته شده باشد.
انواع فلنج گلودار
فلنج گلودار در دو مدل اصلی معمولی و گردن بلند تولید می شود. فلنج گلودار معمولی دارای گردنی استاندارد با طول متعارف است، در حالی که فلنج گلودار گردن بلند (Long Weld Neck Flange) گردنی بلندتر دارد و برای خطوطی با فشار یا دمای بالاتر به کار می رود. انتخاب بین این دو نوع به شرایط کاری، نوع سیال و نیاز طراحی سیستم بستگی دارد.
فلنج گلو بلند جوشی (Long Weld Neck Flange – LWN)
فلنج گلو بلند جوشی که با علامت LWN نیز شناخته می شود، نوعی از فلنج های گلودار است که بهصورت یکپارچه و طبق استاندارد ASME B16.5 تولید می شود. گردن بلند این فلنج، امکان جوشکاری مستقیم به مخازن یا نازل‌های تجهیزات فشار بالا را فراهم و انتقال تنش را به نحو مطلوبی توزیع می کند.
در این ساختار، قطر داخلی در تمام طول گردن ثابت بوده و با قطر لوله متصل شده برابر است. به همین دلیل، در انتخاب این نوع فلنج باید فشار کاری، دمای فرآیند و نوع اتصال به دقت مدنظر قرار گیرد تا از عملکرد ایمن و مطمئن سیستم اطمینان حاصل شود.
مزایای فلنج جوشی گلودار
- تحمل فشار و دمای بالا به دلیل طراحی گردن مخروطی (Tapered Hub)
- هم محوری دقیق با لوله و جلوگیری از لرزش، خستگی مکانیکی و فرسایش
- کاهش تمرکز تنش در محل جوش با طراحی مخروطی گردن
- کارایی عالی در سیکل‌های حرارتی و دینامیکی
- تنوع در سایز و کلاس فشاری
- قابلیت استفاده در صنایع فرآیندی مانند نفت، گاز، پتروشیمی و نیروگاه ها
- ماندگاری طولانی و مقاومت در برابر خوردگی
- آب بندی مطمئن و بدون نشتی
- قابلیت تعمیر و بازرسی آسان

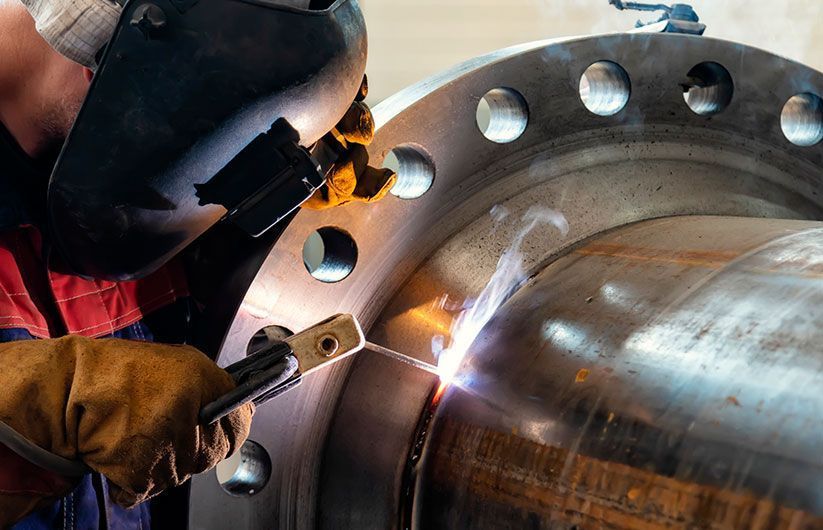

کاربرد فلنج گلودار جوشی
فلنج گردن دار جوشی یکی از اجزای کلیدی در سیستم های لوله کشی صنعتی به شمار می رود که در پروژه هایی با فشار، دما و الزامات ایمنی بالا کاربرد دارد.
طراحی خاص این فلنج که شامل گردنی مخروطی و اتصال جوشی لب به لب است، سبب می شود نیروهای مکانیکی و حرارتی به صورت یکنواخت در ساختار پخش شوند و خطر نشتی یا شکست به حداقل برسد. همین ویژگی‌ها، دلیل حضور گسترده‌ی آن در صنایع حساس زیر است:
نفت و گاز
در تاسیسات خشکی و فراساحل (Offshore)، فلنج های گلودار جوشی نقش حیاتی در اتصال خطوط انتقال نفت و گاز از بستر دریا تا سکوهای تولید دارند. این فلنج ها قادرند در برابر شرایط محیطی بسیار سخت مانند جریان های قوی، رطوبت، آب شور خورنده و تغییرات شدید دمایی مقاومت کنند.
همچنین در پالایشگاه ها، نیروگاه های گازی و واحدهای فرآوری برای خطوط با فشار بالا کاربرد گسترده دارند، زیرا طراحی گردن دار آنها موجب کاهش تمرکز تنش و افزایش عمر مفید سیستم می شود.
پتروشیمی و صنایع شیمیایی
در واحدهای پتروشیمی و تولید مواد شیمیایی، فلنج های گلودار جوشی برای اتصال ایمن میان لوله ها، شیرآلات و راکتورها استفاده می شوند. در این محیط‌ها، ترکیب فشارهای بالا، سیالات خورنده و دمای زیاد، نیاز به اتصالات کاملاً مطمئن را ایجاد می کند.
سطح آب بندی دقیق و جوش نفوذی کامل در این فلنج‌ها از نشت مواد خطرناک جلوگیری کرده و ایمنی فرآیند را تضمین می کند. به همین دلیل، در خطوط اسید، آمونیاک و مواد خوراکی پتروشیمی، از نوع فولاد ضد خوردگی (مانند ASTM A182 F316) استفاده می شود.
داروسازی و صنایع غذایی
در صنایع دارویی و غذایی، فلنج گلودار از استنلس استیل ساخته می شود تا حداکثر بهداشت و مقاومت در برابر خوردگی را فراهم آورد. سطح صیقلی و صاف آن مانع از تجمع رسوبات، باکتری یا آلودگی می‌شود و فرآیند شستشو، ضدعفونی و استریلیزاسیون را تسهیل می کند.
همچنین در خطوط انتقال مایعات خوراکی، بخار تمیز و مواد فعال دارویی به کار می‌رود، جایی که سلامت محصول و ایمنی تماس با سیال اهمیت حیاتی دارد.
نیروگاه ها و تولید برق
در نیروگاه های حرارتی، سیکل ترکیبی، هسته ای و تجدیدپذیر، فلنج گلودار جوشی برای اتصال سیستم های بخار، توربین ها، کندانسورها و خطوط فشار بالا به کار می رود. این فلنج‌ها توان تحمل دمای صدها درجه و فشار چند صد بار را دارند و از نشتی در سیستم های حیاتی تولید انرژی جلوگیری می کنند.
همچنین، طراحی مستحکم آنها مناسب سرویس های دینامیکی تحت ارتعاش است و عملکرد پایدار را در طول عمر تجهیزات حفظ می کند.
صنایع دریایی
در تأسیسات دریایی و کشتی ها، فلنج گلودار جوشی اجزای مهمی در سیستم های سوخت و انتقال روغن محسوب می شود. این فلنج ها خطوط سوخت را از مخزن تا موتور و ژنراتورهای برق به صورت کاملاً آب بندی شده متصل می کنند.
مقاومت بالا در برابر آب شور، ارتعاشات شدید و تغییرات ناگهانی فشار باعث می شود انتخاب اول در طراحی سیستم های پایدار دریایی باشند.
قیمت فلنج گلودار جوشی
قیمت فلنج گلودار جوشی بر اساس کشور سازنده و مجموعه ای از مشخصات فنی تعیین می شود. در ادامه عوامل اصلی مؤثر بر قیمت فلنج ولدنک بررسی می شوند:
متریال
جنس فلنج مهم ترین عامل تعیین‌کننده قیمت است. به عنوان مثال فلنج های ساخته شده از فولاد کربنی (Carbon Steel) معمولاً گزینه اقتصادی تری محسوب می شوند، در حالی که نوع استنلس استیل (Stainless Steel) به‌دلیل مقاومت بالا در برابر خوردگی و دمای زیاد، قیمت بالاتری دارد.
سایز و ابعاد فلنج
اندازه اسمی (Nominal Size – NPS یا DN) تأثیر مستقیم بر مقدار مواد مصرفی و زمان ماشین کاری دارد. طبیعتا فلنج های سایز بزرگ تر یا با گردن بلندتر (Long Weld Neck) نیازمند مواد اولیه و دقت بیشتری در ساخت هستند، به همین دلیل هزینه و قیمت واحد آنها افزایش می یابد.
کلاس فشاری (Pressure Class)
فلنج های گلودار جوشی در کلاس های فشاری متنوعی تولید می شوند:
- فلنج ولدنک کلاس ۱۵۰
- فلنج ولدنک کلاس ۳۰۰
- فلنج ولدنک کلاس ۶۰۰
- فلنج ولدنک کلاس ۹۰۰
- فلنج ولدنک کلاس ۱۵۰۰
- فلنج ولدنک کلاس ۲۵۰۰
توجه نمایید هرچه کلاس فشاری بالاتر باشد، ضخامت فلنج و استحکام مکانیکی آن بیشتر است؛ در نتیجه قیمت فلنج کلاس ۱۵۰۰ یا ۲۵۰۰ به مراتب بیشتر از کلاس ۱۵۰ یا ۳۰۰ خواهد بود. این تفاوت به الزامات عملکردی در خطوط با فشار بالا برمی‌گردد.
استانداردهای تولید و مشخصات فنی
رعایت استانداردهای بین المللی مانند ASME B16.5، ASME B16.47، EN 1092-1 و API 605 نیز بر قیمت نهایی اثرگذار است. فلنج هایی که مطابق با این استانداردها و آزمون های کنترل کیفی پیشرفته (مانند NDT، UT یا PMI) تولید می شوند، در مقایسه با نمونه های غیر استاندارد، قیمت بالاتری خواهند داشت اما در عوض کیفیت، دوام و ایمنی بسیار بیشتری ارائه می دهند.
خرید فلنج گلودار جوشی
فروشگاه تخصصی تجهیز صنعت به عنوان یکی از معتبرترین مراکز تأمین و عرضه انواع فلنج های صنعتی، ارائه دهنده‌ی طیف گسترده‌ای از فلنج های گلودار جوشی در متریال ها، سایزها و کلاس های فشاری مختلف است. این مجموعه با هدف پشتیبانی از صنایع نفت، گاز، پتروشیمی، نیروگاهی و خطوط ابزاردقیق، تلاش دارد نیاز مشتریان خود را با بهترین کیفیت، قیمت رقابتی و خدمات مشاوره فنی تأمین نماید.
شرکت تجهیز صنعت نمایندگی فروش فلنج گلودار، فلنج های گلودار استنلس استیل، فلنج کربن استیل، فلنج گلودار فولادی، استیل، فلنج فورج گلودار، چدنی، جوشی، دنده ای، رزوه ای، کلاس ۱۵۰-۳۰۰-۶۰۰-۹۰۰-۱۵۰۰- PN10-PN16 PN40-PN80 از سایز۱/۲ اینچ تا ۱۶ اینچ ایرانی، اروپایی, ژاپنی, کره ای, چینی می باشد. جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت به روز فلنج گلودار جوشی با کارشناسان فروش ما تماس بگیرید.
سوالات متداول
فلنج گلودار جوشی چیست و چه کاربردی دارد؟
فلنج گلودار جوشی نوعی فلنج دارای گردن مخروطی است که از طریق جوش لب به لب (Butt Weld) به لوله متصل می شود. به علت انتقال تدریجی تنش و مقاومت بالا در برابر فشار و دما، این فلنج در صنایع نفت، گاز، پتروشیمی، نیروگاهی و سیستم های بخار به‌عنوان یک اتصال ایمن و بادوام استفاده می شود.
تفاوت فلنج گلودار جوشی با فلنج اسلیپون چیست؟
فلنج گلودار جوشی (Weld Neck) بهصورت کامل در امتداد محور لوله قرار میگیرد و از طریق جوش نفوذی به آن متصل می شود؛ در حالیکه اسلیپآن (Slip-On) تنها روی لوله قرار گرفته و از طریق دو جوش محیطی تثبیت می شود. نتیجه این تفاوت آن است که فلنج گلودار تحمل فشار، دما و ارتعاش بالاتری دارد و برای خطوط حساس صنعتی انتخاب استاندارد است.
چه تفاوتی بین فلنج گلودار معمولی و گلودار گردن بلند وجود دارد؟
فلنج گلودار معمولی (WN) گردنی با طول استاندارد دارد، در حالی که گردن بلند (LWN) دارای گلویی کشیده تر و یکنواخت است و اغلب در مخازن تحت فشار یا نازل های تجهیزاتی استفاده می شود. هر دو طبق استاندارد ASME B16.5 تولید می شوند.
روش آب بندی فلنج گلودار جوشی چگونه است؟
برای جلوگیری از نشتی، از گسکت (Gasket) بین دو فلنج استفاده می شود. نوع سطح آب بندی ممکن است Raised Face (RF)، Ring Type Joint (RTJ) یا Flat Face (FF) باشد. انتخاب نوع گسکت و سطح تماس بسته به فشار کاری و نوع سیال انجام می گیرد.
