فلنج

فلنج یکی از پرکاربردترین اتصالات بازشدنی در سیستم های پایپینگ صنعتی است که برای اتصال لوله به لوله، لوله به شیرآلات، تجهیزات دوار، مخازن، پمپ ها، مبدل ها، تجهیزات ابزار دقیق و سایر اجزای خط استفاده می شود. اتصال فلنجی با پیچ، مهره و گسکت آب بندی می شود و به همین دلیل در مقایسه با اتصال جوشی، امکان بازکردن، تعمیر، تعویض و بازرسی تجهیزات را ساده تر می کند.

در تجهیز صنعت امکان تأمین انواع فلنج فولادی، فلنج استیل، فلنج گلودار، فلنج اسلیپون، فلنج کور، فلنج ساکت ولد، فلنج دنده ای، فلنج لب جوینت، فلنج اوریفیس، فلنج عینکی، فلنج PN10، PN16، PN40، کلاس ۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و فلنج های مخصوص پروژه های نفت، گاز، پتروشیمی، آب، بخار و تأسیسات صنعتی وجود دارد. برای انتخاب صحیح فلنج باید سایز، کلاس فشار، استاندارد، متریال، نوع فیس، نوع اتصال، دمای کاری، نوع سیال، گسکت، پیچ و مهره و شرایط نصب بررسی شود.

برای استعلام قیمت فلنج، بهتر است نوع فلنج، سایز، کلاس یا PN، متریال، استاندارد، تعداد، نوع فیس و در صورت وجود نقشه یا دیتاشیت پروژه را برای کارشناسان تجهیز صنعت ارسال کنید.

ویدیو معرفی و انواع

راهنمای انتخاب فلنج مناسب

در زمان خرید فلنج، فقط سایز اسمی کافی نیست. باید نوع فلنج، استاندارد، کلاس فشار یا PN، متریال، نوع فیس، ضخامت، تعداد و قطر سوراخ ها، نوع گسکت، پیچ و مهره، دمای کاری، سیال و شرایط نصب هم زمان مشخص شوند.

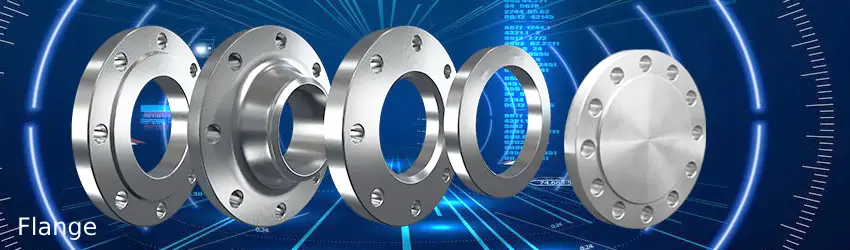

انواع فلنج

فلنج ساده

در این نوع فلنج‌ Flat Face ، سطح پیشانی صاف و بدون برآمدگی است. این فلنج‌ها معمولاً برای فشارهای کمتر و کاربردهایی که نیاز به آب بندی دقیق ندارند استفاده می‌شوند. در صورت استفاده با سطح صاف برای اتصال به فلنج‌های دیگر، سطح برجسته مقابل باید حذف شود تا فشار نا متوازن به سطح صاف وارد نشود.

فلنج جوشی

این نوع فلنج گلودار  Weld Neck Flange دارای یک گردن مخروطی است که جوش می‌شود و به لوله متصل می‌شود. فلنج گلودار برای تحمل فشارهای بالا، دماهای زیر صفر و بارهای نوسانی و ارتعاشی مناسب است.

فلنج کور

این Blind Flange یک صفحه گرد بسته است که در پایان میسر لوله و مسیرهای دارای فشار بکار می رود. فلنج کور معمولاً فشار بیشتری را تحمل می‌کند و میزان فشار بیشتر در مرکز آن قرار دارد.

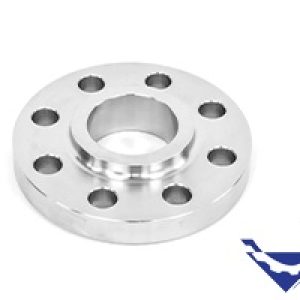

فلنج اسلیپون

در فلنج اسلیپون Slip on Flange یا فلنج روکار در سرویس‌های معمولی استفاده می‌شود. نصب آن ساده است و مقاومت آن در برابر فشار داخلی دو سوم و در برابر بار خستگی یک سوم فلنج‌های گردن دار است.

فلنج لپ جوینت

این فلنج Lap joint Flange یا لبه دار شبیه به نمونه های معمولی است، اما لایه پایینی ندارد و انتهای آن پخ دارد. لوله در سر دیگر جوش لبه به لبه می‌شود و فلنج لبه دار با سیال تماس ندارد که هزینه آن بیشتر از فلنج‌ گردندار است.

فلنج ساکت

این فلنج ساکت با جوش محفظه ایی یا Socket weld Flange ، دارای محفظه‌ای است که لوله درون آن قرار می‌گیرد که اگر از داخل جوشکاری شود، مقاومت آن در برابر خستگی یک و نیم برابر Slip on Flange است.

فلنج رزوه ای

Screw Flange فلنج رزوه ای  دارای رزوه است و لوله می‌تواند درون آن پیچ شود که از مزایای آن عدم نیاز به جوشکاری است و کارایی آن در فشارهای بالا است.

فلنج استیل

فلنج استیل، نوعی است که جنس آن از استیل ۳۱۶-۳۰۴-316L می باشد. خود فلنج استیل یک قطعه مکانیکی است که برای اتصال دو قطعه لوله یا تجهیزات صنعتی با یکدیگر استفاده می شود. این قطعه دارای یک صفحه صاف و دایره ای است که به وسیله پیچ و مهره ها به قطعه دیگری متصل می شود. کاربردهای آن عموماً در صنایع نفت و گاز، پتروشیمی، نیروگاه ها، صنایع آب و فاضلاب، ساختمان و ساخت و ساز است.

اریفیس فلنج

اریفیس فلنج Orifice Flange شبیه به فلنج‌های گلودار هستند، اما در راستای شعاع دارای سوراخ‌هایی هستند که برای اندازه‌گیری جریان سیال مایع یا گاز استفاده می‌شوند.

فلنجهای سطح برجسته

این نوع فلنج RAISED FACE در قسمت پیشانی دارای قسمت برجسته ای هستند که در زمان اتصال، گسکت (Gasket) یا واشر آب بندی بین آنها ها و روی این قسمت قرار می‌گیرد. سطح برجسته در آن با سطح برآمده به کمک پیچ‌های اتصال، فشار را به گسکت بین فلنج‌ها منتقل می‌کند و آب بندی مطلوبی را فراهم می‌کند. این flange معمولاً دارای شیارهای دایره‌ای هستند که بر اساس استاندارد تعیین می‌شود و ارتفاع آنها نیز بستگی به کلاس فشار آن دارد.

فلنج رینگی

این نوع فلنچ RTJ : Ring Type Joint Flanges دارای یک فرو رفتگی در سطح آب بندی خود هستند که با استفاده از واشر رینگی فلزی بین دو flange رینگی پر می‌شود. این تجهیز برای فشارها و دماهای بالا استفاده می‌شوند و از گسکت‌های لاستیکی مناسب نیستند.

جدول مقایسه سریع انواع فلنج

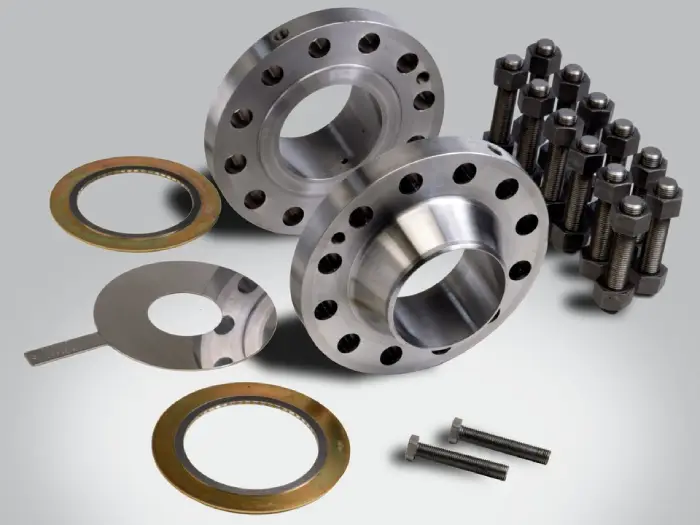

اتصالات فلنج

اتصالات فلنج دار شامل سه قسمت مجزا است: فلنج، گسکت (لای) و پیچ و مهره. flange به صورت قطعه دیسکی شکل هستند و همیشه به صورت جفت به کمک پیچ و مهره دو قطعه را به یکدیگر متصل می‌کنند. آنها به آسانی باز و بسته می‌شوند و برای فشارهای کم و زیاد مناسب هستند.

لای (گسکت) بین دو فلنج قرار می‌گیرد و آب‌بندی بین آنها را انجام می‌دهد. معمولاً از جنس فولاد و آلیاژهای آن، چدن و استیل و سایر مواد ساخته می‌شوند.

مشخصات فلنج

مشخصات شامل موارد زیر است:

• نام تجاری تولید کننده
• سایز اسمی لوله (قطر خارجی لوله که فلنج به آن جوش می‌دهد)
• مقدار فشار قابل تحمل (کلاس فلنج)
• شکل سطح (شکل سطح مهمترین قسمت تشکیل دهنده یک فلنج است)
• سوراخ‌ها (گاهی به عنوان ضخامت دیواره نیز بیان می‌شود)
• مواد تشکیل دهنده (با استفاده از استاندارد ASTM، این مشخصه بیان کننده مشخصات مواد خام استفاده شده در تهیه آن است)
• کد مربوط به عملیات حرارتی بر روی آن
• این مشخصات بر روی بدنه حک می‌شوند و برای شناسایی و استفاده صحیح بسیار مهم است.

انواع کلاس کاری فلنج

فلنج‌ ها بر اساس نوع جنس و فشار قابل تحمل Pressure Rating، به کلاس‌های مختلف تقسیم می‌شوند:

رده‌بندی فشار مطابق استاندارد ANSI B16.34:

کلاس فلنج مانند Class ۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و ۲۵۰۰ نشان دهنده رده فشاری استاندارد فلنج است، اما فشار مجاز واقعی فلنج فقط با عدد کلاس مشخص نمی شود. مقدار فشار قابل تحمل به متریال فلنج، دمای کاری، استاندارد طراحی و جدول Pressure-Temperature Rating بستگی دارد. بنابراین برای انتخاب فلنج، باید کلاس، متریال، دما و استاندارد پروژه هم زمان بررسی شوند.

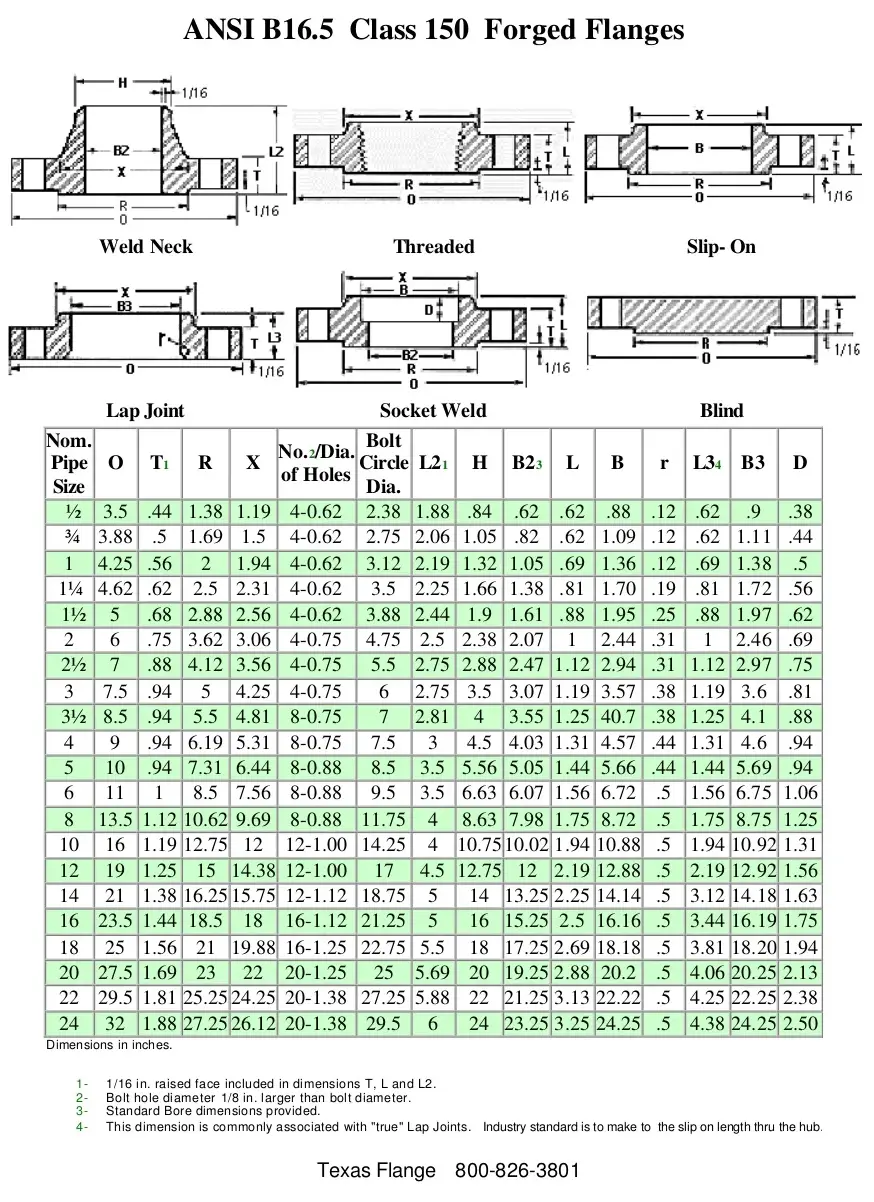

جدول کلاس ۱۵۰ فلنج ها :

 رده‌بندی فشار مطابق استاندارد ISO:

در این استاندارد، فشار تحمل فلنج‌ های فولادی و آلیاژهای آن با PN نشان داده می‌شود که این نشان‌ دهنده فشار اسمی برحسب BAR است. به عنوان مثال، PN16 به معنای فشار کارکرد ۱۶ BAR است.

رده‌بندی فشار براساس استاندارد API (6A-6B-6BX):

فلنج‌ های این دسته دارای تحمل فشار بیشتری نسبت به انواع گروه ANSI هستند و به کلاس‌های ۵۰۰۰، ۳۰۰۰، ۲۰۰۰، ۱۵۰۰۰، ۱۰۰۰۰ رده‌ بندی می‌شوند. این رده‌ بندی‌ ها برای شناسایی و استفاده صحیح از فلنج‌ ها بسیار مهم هستند.

پیچ های مورد استفاده

پیچ‌ هایی که در فلنج‌ ها بکار می روند، می‌توانند به دو صورت باشند. اولین حالت، استفاده از پیچ و مهره است. در این حالت، پیچ یک سرش رزوه شده است و دارای سر ۶ گوش یا ۴ گوش برای استفاده آچار است. مهره ای به طول مناسب نیز برای اتصال و قفل کردن پیچ استفاده می‌شود. این نوع اتصال برای فلنج‌ هایی با توپولوژی معمولی استفاده می‌شود.

دومین حالت، استفاده از استاد-پیچ (Stud Bolt) است. در این حالت، پیچ به طور کامل رزوه شده است (بدون سر) و به دو مهره نیاز دارد. استاد پیچ بین دو مهره قرار می‌گیرد و با تنظیم طول مهره‌ها، فلنج را به دو قسمت جداگانه متصل می‌کند. این نوع اتصال بیشتر در فلنج‌ هایی با ساختار خاص مانند فلنج‌ های دو قطبی یا دوگانه استفاده می‌شود.

انتخاب درست پیچ‌ ها و مهره‌ ها برای اتصال flange بسیار مهم است. ابعاد و مشخصات صحیح پیچ‌ ها و مهره‌ ها باید با نوع و اندازه فلنج‌ ها هماهنگ باشد تا اتصال صحیح و محکمی بین قطعات برقرار شود. همچنین، تعیین درست تنش پیچ‌ ها و مهره‌ها نیز برای اطمینان از اتصال قوی و پایدار فلنج بسیار اهمیت دارد.

اندازه و نوع دنده پیچ در Flange ها

انواع پیچ‌ در Flange ها بر اساس قطر خارجی خود پیچ، به صورت میلیمتری یا اینچی اندازه‌گیری می‌شوند.

برای مثال، یک پیچ با قطر خارجی M16 برابر با ۱۶ میلیمتر و یک پیچ با قطر خارجی ۳/۴ اینچ برابر با ۳/۴ اینچ است.

پیچ و مهره‌ ها بر اساس سیستم متریک یا اینچی رزوه می‌شوند و در هر دو حالت، دنده پیچ به صورت موازی (Straight) در طول پیچ قرار دارد، به این معنی که قطر نوک دنده در طول پیچ یکسان است و مهره به راحتی در سرتاسر پیچ پیچ می‌شود.

در سیستم متریک، اندازه گام پیچ همراه با قطر خارجی پیچ مشخص می‌شود. به عنوان مثال، M30*۲ به معنی قطر خارجی پیچ ۳۰ میلیمتر و گام آن ۲ میلیمتر است.

در سیستم اینچی، همراه با قطر خارجی پیچ، تعداد دنده‌ها در هر اینچ نیز مشخص می‌شود. به عنوان مثال، ۳/۴″*۸ به معنی قطر خارجی پیچ ۳/۴ اینچ و تعداد دنده‌ها در هر اینچ برابر با ۸ دندانه است.

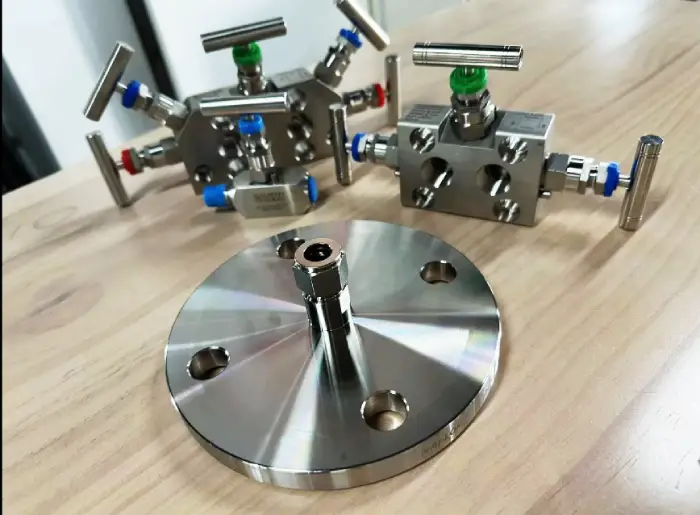

کاربرد فلنج ها در ابزار دقیق

• اتصال سنسورها: فلنج‌ ها برای اتصال سنسورها به اجسام یا سیستم‌ های دیگر استفاده می‌شوند. این اتصالات باید دقیق و محکم باشند تا داده‌ های سنسور به درستی منتقل شوند و دقت اندازه‌ گیری حفظ شود.
•  اتصال دستگاه‌ های اندازه‌گیری: فلنج‌ ها در اندازه‌گیری‌ های دقیق مانند ترمومترها، فشارسنج‌ ها و رطوبت‌سنج‌ ها استفاده می‌شوند. این اتصالات باید ساختار مناسبی داشته باشند تا دقت اندازه‌گیری تضمین شود و هیچ نشتی رخ ندهد.
•  اتصال لوله‌های دقیق: فلنج‌ ها در اتصال لوله‌ های دقیقی که برای انتقال مواد آب، گاز و سایر سیالات استفاده می‌شوند، مورد استفاده قرار می‌گیرند. این اتصالات باید همچنین دارای آب بندی مناسبی باشند تا هیچ نشتی رخ ندهد و عملکرد صحیح لوله‌ها حفظ شود.
•  اتصالات در سیستم‌های کنترل و اتوماسیون: فلنج‌ ها در سیستم‌های کنترل و اتوماسیون مورد استفاده قرار می‌گیرند. این اتصالات برای اتصال و اتصال‌های جانبی به وسایل کنترلی مانند صفحه نمایش، سنسورها و کنترلرها استفاده می‌شوند.
•  اتصالات در سیستم‌های انتقال داده: فلنج‌ ها در سیستم‌ های انتقال داده مانند شبکه‌ های کامپیوتری و تجهیزات ارتباطی استفاده می‌شوند. این اتصالات برای اتصال کابل‌ ها و دستگاه‌ های شبکه به یکدیگر استفاده می‌شوند.
• اتصالات در تولید و صنعت: فلنج‌ ها در صنایع مختلف برای اتصال قطعات و تجهیزات به یکدیگر استفاده می‌شوند. این اتصالات باید مقاومت کافی در برابر فشار، حرارت و ارتعاشات را داشته باشند.

فلنجها از اجزای حیاتی در سیستمهای پایپینگ صنعتی هستند که برای اتصال لوله ها، شیرآلات و تجهیزات مختلف استفاده میشوند. قیمت فلنج ها بسته به عوامل متعددی متفاوت است و محاسبه آن نیاز به در نظر گرفتن پارامترهای فنی مختلف دارد.

ویژگی مطابقت با استانداردها و مشخصات فنی، می‌تواند قیمت را تحت تأثیر قرار دهد. فلنج‌ هایی که به طور کامل با استانداردها و مشخصات فنی مطابقت دارند، ممکن است قیمت بالاتری داشته باشند.

 عوامل مؤثر بر قیمت فلنج

روش محاسبه قیمت فلنج

 ۱. محاسبه بر اساس وزن

فرمول محاسبه وزن فلنج :

(OD * OD – ID * ID – قطر منافذ * تعداد سوراخ) * ضخامت * ۰.۶۱۷ * ۰.۰۰۰۰۱

که در آن:  OD: قطر خارجی و  ID: قطر داخلی

 ۲. محاسبه بر اساس سایز و کلاس

– قیمتهای پایه بر اساس جداول استاندارد

– برای فلنجهای PN16 قیمتها متفاوت است

 ۳. عوامل اضافی

• هزینه های حمل و نقل
• نوسانات قیمت مواد اولیه
• برند و کشور سازنده

استعلام قیمت فلنج

قیمت فلنج به نوع فلنج، سایز، کلاس فشار یا PN، متریال، استاندارد، نوع فیس، روش تولید، گواهی متریال و موجودی بازار بستگی دارد. به دلیل نوسان قیمت فولاد، استیل، ارز و هزینه ماشین‌کاری، قیمت‌های درج‌شده دقیق نبوده و برای خرید قطعی، استعلام قیمت روز انجام شود.

قیمتها تقریبی و بر اساس داده های مردادماه ۱۴۰۵ هستند.

سوالات متداول فلنج

فلنج چیست؟

فلنج یک اتصال بازشدنی در سیستم های پایپینگ است که برای اتصال لوله ها، شیرآلات، پمپ ها، مخازن، مبدل ها و تجهیزات صنعتی استفاده می شود. اتصال فلنجی معمولاً با پیچ، مهره و گسکت آب بندی می شود و امکان بازکردن و تعمیر تجهیزات را فراهم می کند.

هنگام خرید فلنج چه اطلاعاتی باید اعلام شود؟

برای خرید یا استعلام قیمت فلنج باید نوع فلنج، سایز، کلاس فشار یا PN، متریال، استاندارد، نوع فیس، ضخامت، تعداد، نوع گسکت، پیچ و مهره، نوع سیال، دمای کاری و شرایط نصب مشخص شود.

تفاوت فلنج گلودار و اسلیپون چیست؟

فلنج گلودار دارای گردن مخروطی است و با جوش لب به لب به لوله متصل می شود؛ به همین دلیل برای فشار، دما و تنش های بالاتر مناسب تر است. فلنج اسلیپون روی لوله قرار می گیرد و معمولاً برای کاربردهای عمومی و فشار متوسط اقتصادی تر است.

کلاس فلنج ۱۵۰ یعنی چه؟

Class ۱۵۰ یک رده فشاری استاندارد است و به تنهایی به معنی تحمل ثابت ۱۵۰ psi در همه شرایط نیست. فشار مجاز واقعی فلنج به متریال، دمای کاری و جدول Pressure-Temperature Rating استاندارد بستگی دارد.

تفاوت PN16 و Class ۱۵۰ چیست؟

PN16 و Class ۱۵۰ مربوط به دو سیستم استاندارد متفاوت هستند و تبدیل مستقیم و قطعی بین آن ها بدون بررسی استاندارد، سایز، متریال، دما و ابعاد پیچ کاری درست نیست. در پروژه ها باید استاندارد فلنج مقابل، گسکت، پیچ و ابعاد سوراخ ها بررسی شود.

فلنج RF، FF و RTJ چه تفاوتی دارند؟

RF یا Raised Face دارای سطح برجسته برای آب بندی با گسکت است. FF یا Flat Face سطح کاملاً صاف دارد و معمولاً در برخی فلنج های چدنی یا کم فشار استفاده می شود. RTJ یا Ring Type Joint دارای شیار مخصوص رینگ فلزی است و برای فشار و دمای بالا کاربرد دارد.

قیمت فلنج به چه عواملی بستگی دارد؟

قیمت فلنج به نوع فلنج، سایز، کلاس فشار، متریال، استاندارد، نوع فیس، وزن، روش تولید، برند، گواهی متریال، کشور سازنده و موجودی بازار بستگی دارد.

تجهیز صنعت یکی از تامین کنندگان تجهیزات ابزار دقیق و پایپینگ انواع فلنج ها در فروشگاه این شرکت موجود می باشد. جهت خرید، مشاوره فنی و قیمت انواع فلنج می توانید با کارشناسان فنی و فروش در تماس باشید تا فلنج با بهترین قیمت متناسب با نیازهای کاربردیتان تهیه بفرمایید.
