تجهیزات اندازه گیری دما

تجهیزات اندازه گیری دما، جهت سنجش و کنترل دمای سیالات مختلف از قبیل مایع و گاز در واحدهای صنعتی مورد استفاده قرار می گیرند.

دما (Temperature) یکی از مهمترین پارامترهایی است که برای کنترل و پایش صنایع فرآیندی باید اندازه گیری شود. به همین منظور تجهیزات اندازه گیری دما در انواع گوناگونی با توجه به کاربرد تولید می شوند.

تجهیزات اندازه گیری دما در طیف گسترده ای از صنایع مختلف نفت و گاز، پتروشیمی، غذایی، داروسازی، برق، آب و فاضلاب، صنایع تولیدی و غیره مورد استفاده قرار می گیرند. در ادامه به معرفی انواع تجهیزات اندازه گیری دما شامل سنسور، گیج، ترانسمیتر و … می پردازیم.

انواع تجهیزات اندازه گیری دما

تجهیزات اندازه گیری دما در انواع مختلفی با توجه به کاربرد و نوع سیال ساخته می شوند. انواع تجهیزات دما به شرح زیر می باشد:

1.سنسور دما

سنسورهای دما جهت اندازه گیری دمای سیالات مختلف در دو نوع ترموکوپل و مقاومتی RTD در صنایع فرآیندی کاربرد دارند. در ادامه به معرفی دو مدل سنسورهای دما می پردازیم:

سنسور دمای مقاومتی (RTD) مخفف عبارت Resistance Temperature Detector است. این سنسورهای دمایی دارای سیگنال خروجی مقاومتی می باشند و مقاومت این سنسور ها با توجه به دمای سیال تغییر می کند.

پر کاربردترین و معروف ترین سنسور مقاومتی در صنایع  سنسور PT100 می باشد که دارای مقاومت 100 اهم در دمای صفر درجه سانتیگراد است و در سه نوع مختلف ساده، سرامیکی و کونیک با محدوده دمایی خاص ساخته می شود.

سنسورهای دمای مقاومتی  با توجه به سیم های به کار رفته در ساخت آنها به صورت سه سیم، چهار سیم و پنج سیم موجود می باشند.

ترموکوپل (Thermocouple) یکی از سنسورهای اندازه گیری دما با سیگنال خروجی میلی ولتی می باشد که از دو نوع فلز مختلف (نا هم جنس) در ساختار آن استفاده میشود.

در واقع این دو فلز ترموکوپل در انتها به یکدیگر متصل هستند. هنگامی که نقطه اتصال این دو سیم (Hot Junction) گرم یا سرد می شود یک ولتاژ کوچکی متناسب با  تغییرات دما در آن ایجاد می شود. در نهایت دمای سیالات مختلف به وسیله آن اندازه گیری می شود.

 ترموکوپل ها در انواع مختلفی از نظر ترکیب فلزات و کالیبراسیون در دسترس می باشند. رایج ترین انواع آن ها J، K، T، E و N هستند که با عنوان فلز پایه (Base Metal) شناخته می شوند.

سنسور دمای ترموکوپل در مقایسه با سنسور مقاومتی RTD محدوده گسترده تری از دما را پوشش می دهد اما دقت کمتری دارد.

2.گیج دما

گیج دما (Temperature Gauge) یکی از پرکاربرترین تجهیزات دما می باشد که جهت اندازه گیری، کنترل و نمایش مقادیر دما به صورت دیجیتال و عقربه ای کاربرد دارد. گیج های دما با انواع المنت اندازه گیری دو فلزی بی متال (Bi metal) و گازی (GAS ACTUATED) در دسترس می باشد.

3.ترانسمیتر دما

ترانسمیتر دما (Temperature Transmitter) یکی از تجهیزات پر کاربرد سنجش دمای سیالات می باشد که جهت کنترل و اندازه گیری دما در صنایع مختلف به کار می رود.

این تجهیزات پس از اندازه گیری دما توسط سنسور دمای ترموکوپل یا RTD سیگنال جریانی متناسب با دما از 4 تا 20 میلی آمپر به اتاق کنترل یا سیستم مانیتورینگ ارسال می کنند و در سه مدل هد مونت، ریل مونت و فیلد مونت موجود می باشند.

4.سوئیچ دما

سوئیچ دما (Temperature Switch) برای کنترل دمای سیالات به کار می روند و سیگنال خروجی ON/OFF به سایر تجهیزات ارسال می کنند. در واقع هنگامی که دما از حد معینی بالاتر می رود دستگاه را خاموش و زمانی که دما از حد معینی پایین تر بیاید دستگاه را روشن می نماید.

5.تجهیزات جانبی دما

ترموول (Thermowell) یکی از تجهیزات جانبی دما می باشد که برای افزایش طول عمر سنسور دما و محافطت از آن در برابر سیال فرآیندی مورد استفاده قرار می گیرد. ترموول ها در انواع مختلفی بر اساس شکل ظاهری به صورت صاف، مخروطی و پله ای ارائه می شوند.

Thermowell اتصال لوله ای شکل است که به عنوان مانع بین سیال فرآیندی و سنسور دما عمل می کند. اتصال ترموول به خطوط لوله به یکی از سه روش فلنجی، پیچی یا جوشی انجام می شود. این تجهیزات جانبی  دما با توجه به سایز خط لوله فرآیند طول U یا Shank باید به گونه ای انتخاب شود که نوک آن در 1/3میانی خط لوله قرار گیرد.

سنسور دما

اندازه گیری دمای محیط یا سیالات در همه فرآیندهای صنعتی یکی از مهمترین پارامترهایی میباشد که باید درنظر گرفت. دمای سیالات در جریان داخل خطوط لوله، دمای سیالات داخل مخازن و حتی دمای محیط های صنعتی، همه از عواملی محسوب میشوند که کنترل و اندازه گیری دما در آنها توسط سنسور دما از اهمیت بالایی برخوردار میباشد.  از همین رو …

اطلاعات تماس

ترموستات

ترموستات

ترموستات به عنوان یک کنترل کننده الکتریکی خودکار مورد استفاده قرار میگیرد. این ترموستات به دستگاه‌های گرم یا سرد ساز متصل می‌شود تا با قطع یا وصل کردن دستگاه، دمای محیط را در محدوده تنظیم شده ثابت نگه دارد. وقتی دما به نقطه تنظیم رسید، ترموستات مدار برقی دستگاه را قطع می‌کند و هنگامی که دما به یک مقدار پایین‌تر …

اطلاعات تماس

سنسور PT100 چیست؟

سنسور pt100

سنسور pt۱۰۰ یکی از انواع  سنسورهای سنجش دما (سنسور های حرارتی  )  می باشد که در همه صنایع به وفور مورد استفاده قرار می گیرند، سنسور های سنجش دما  به صورت کلی RTD  نامیده می شوند،سنسورهای دما که سنسور pt۱۰۰ یکی از معروف ترین آنها می باشد و به( RTD resistance temperature detector) یا همان سنسورهای مقاومتی نام  گذاری شده است.

اطلاعات تماس

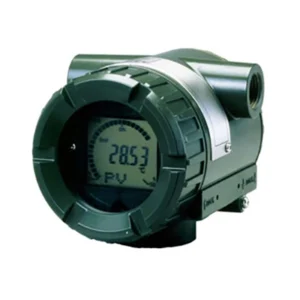

ترانسمیتر دما یوکوگاوا

ترانسمیتر دما یوکوگاوا

ترانسمیتر دما یوکوگاوا از ترکیب دو واژه TRANSFER+METER گرفته شده است، یعنی تجهیزی که بتواند یک کمیت فیزیکی را اندازه گیری کرده(METERING)وآن را به مکانی دورتر مثل اتاق کنترل انتقالTRANSFER دهد.

اطلاعات تماس

ترمومتر الکلی

ترمومتر الکلی

ترمومتر الکلی (Spirit Thermometer) ترمومتر الکلی نوعی دما سنج میباشد که سیال داخل آن به جای جیوه که نوعی سیال سمی میباشد از الکل استفاده می شود. مزیت استفاده از الکل این است که خطر کمتری برای محیط زیست یا انسان خواهد داشت. همچنین از ترمومتر الکلی میتوان برای اندازه گیری دماهای خیلی پایین که جیوه قادر به اندازه گیری …

اطلاعات تماس

ترمومتر ویکا

ترمومتر ویکا

ترمومتر ویکا (WIKA Thermometer) ترمومترها یا گیج‌های دما از WIKA با مدل‌های مختلف تولید شده‌اند و در صنعت استفاده می‌شوند. نوع رایج این ترمومترها شامل گیج‌های بی‌متال و گازی است. ترمومترهای دنباله‌دار WIKA که با استفاده از گاز دما را اندازه‌گیری می‌کنند، در مدل F73 تولید می‌شوند و معمولاً در دنباله‌هایی به طول 2 تا 10 متر تولید می‌شوند.  برخی …

اطلاعات تماس

سوئیچ دما

سوئیچ دما بر اساس دمای تعریف شده باز و بسته می شود، برخی از آنها مکانیکی و برخی دیگر الکتریکی هستند. این وسیله طوری طراحی شده است که هنگامی که دما از حد معینی بالاتر می رود دستگاه را خاموش و زمانی که دما از حد معینی پایین تر بیاید دستگاه را روشن می نماید.

اطلاعات تماس

سنسور دمای کانالی

سنسور-دمای-کانالی

سنسور دمای کانالی سنسور دمای کانالی هانیول نوعی از سنسورهای اندازه گیری دما که جهت اندازه گیری دمای کانال های هوا از آن استفاده می شود با نام سنسورهای دما کانالی شناخته می شوند. اساس اندازه گیری دما در داخل این سنسورها، استفاده از مقاومت های PT100 می باشد. همان طور که می دانید، این نوع سنسور جزء مقاومت های …

اطلاعات تماس

ساخت ترموکوپل

ساخت ترموکوپل

ساخت ترموکوپل ساخت ترموکوپل که یکی از ابزارهای بسیار پرکاربرد در انجام اکثر پروژه ها می باشد پیچیده می باشد . ترموکوپل در حقیقت نوعی مواد الکتریسیته می باشد. ترموکوپل از دو فلز نا همسان ساخته می شود که به هم متصل شده باشند. ترموکوپل ها از اتصال  دو فلز غیر هم جنس  و معمولا به صورت سیم ( سینگل …

اطلاعات تماس

ترموکوپل چیست؟

ترموکوپل چیست در واقع یکی از ابزارهای بسیار پرکاربرد در انجام اکثر پروژه ها می باشد، ترموکوپل در حقیقت نوعی مواد الکتریسیته می باشد، این نوع ترموکوپل از دو فلز نا همسان ساخته می شود که به هم متصل شده باشند.

اطلاعات تماس

کالیبراتور دما

کالیبراتور دما1

کالیبراتور دما دستگاهی است که جهت کنترل و صحت مقادیر اندازه گیری شده توسط تجهیزات اندازه گیری دما بکار می روند. کالیبراتورهای دما به کمک سنسور های دمای ترموکوبل یا RTD، امکان مقایسه ی دمای واقعی با مقادیر اندازه گیری شده با دقت بالا را برای ما فراهم می کنند. خصوصیت بسیار مهم کالیبراتورهای دما دقت اندازه گیری آنها می …

اطلاعات تماس

گیج دما

گیج دما

گیج دما (Temperature Gauge) فروش انواع گیج دما از تولید کنندگان مختلف (ویکا، ایندومارت، پکنز و …) در تکنولوژی های مختلف گازی و بی-متال با بهترین کیفیت و قیمت مناسب در فروشگاه ابزار دقیق تجهیز صنعت. گیج دما یکی از پرمصرف ترین تجهیزات اندازه گیری دمای سیالات میباشد که بر روی خط لوله و یا مخازن نصب و راه اندازی …

اطلاعات تماس
