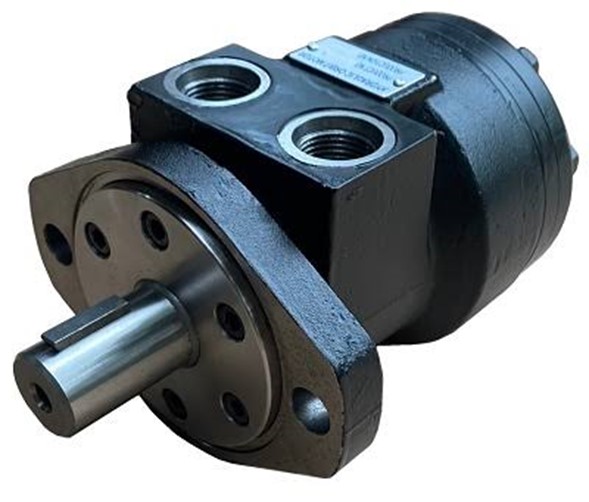

هیدروموتور هیدرولیک

هیدروموتور هیدرولیک نوعی عملگر دورانی است که انرژی روغن تحت فشار را به حرکت چرخشی مکانیکی تبدیل می‌کند. عملکرد این وسیله دقیقاً برعکس پمپ هیدرولیک است، زیرا روغن پرفشار وارد آن می‌شود و شفت خروجی را می‌چرخاند. این چرخش قادر است که گشتاور بسیار بالایی را در فضایی بسیار کوچکتر و سبک‌تر از یک موتور الکتریکی فراهم آورد.

مقدار گشتاور تولید شده انواع هیدروموتور به دو عامل فشار روغن و حجم جابجایی موتور در یک دور کامل بستگی دارد. هرچه فشار روغن یا حجم جابجایی بزرگتر باشد، گشتاور خروجی قوی‌تری توسط هیدروموتور هیدرولیک تولید می‌شود. انواع این عملگرها را در مدل‌های دنده‌ای، پره‌ای و پیستونی طراحی می‌کنند. هیدروموتورها برای تولید گشتاور بالا، کنترل دقیق سرعت و کار در محیط‌های سخت مانند زیر آب، معادن و مناطق انفجاری کارایی دارند. این مطلب یک راهنمای کامل معرفی فنی، قابلیت‌های کاربردی و نکات خرید هیدروموتور است.

طراحی و روش کار هیدروموتور

روش کار انواع هیدروموتور براساس یک اصل ساده هیدرولیکی استوار است. زیرا این تجهیزات بر پایه هدایت نیروی سیال برای تولید حرکت چرخشی طراحی شده‌اند. اما بسته به نوع هیدروموتور هیدرولیک تبدیل نیروی سیال به حرکت چرخشی به روش‌های مختلفی انجام می‌شود.

در مدل‌های دنده‌ای، روغن پرفشار از یک سمت وارد محفظه بین چرخ دنده‌ها شده و با اعمال فشار قادر است که این چرخ دنده‌ها را به حرکت درآورد و نیروی چرخشی را تولید نماید. اما در هیدروموتورهای پره‌ای، از روتور شکاف‌دار داخل یک رینگ بیضوی استفاده شده که در هر شکاف یک پره قرار دارد. روغن پرفشار با پر کردن فضای پره‌ها قادر است نیروی چرخش قدرتمند را تولید کند. در کل طراحی انواع هیدروموتور هیدرولیک شباهت زیادی به پمپ‌های هیدرولیکی دارد، اما عملکرد آن دقیقاً عکس پمپ‌ها است.

انواع هیدروموتور هیدرولیک

انتخاب هیدروموتور هیدرولیک باید براساس فاکتورهایی مانند هزینه، دقت، گشتاور و دوام انجام شود. در این عملگرها رابطه معکوسی بین سرعت و گشتاور وجود دارد. قاعدتاً اگر سرعت بالا مد نظر است، خیلی نمی‌توانید روی گشتاور قدرتمند نیز حساب باز کنید. مانند مدل‌های دنده‌ای که برای سرعت بالا و گشتاور متوسط طراحی می‌شوند، اما هیدروموتور اوربیتالی یا پیستونی می‌توانند قدرت و کنترل پذیری بالایی را در سرعت کم تولید کنند. اجازه دهید تا انواع هیدروموتور را با نگاه موشکاف‌تری بررسی کنیم.

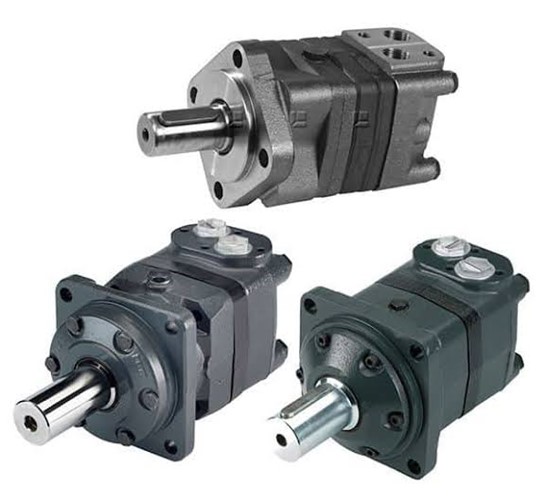

هیدروموتور دنده‌ای

هیدروموتورهای دنده‌ای با استفاده از دو چرخ دنده درگیر در یک محفظه کار می‌کنند. اساس طراحی این محرک‌ها شباهت زیادی به پمپ‌های دنده‌ای دارد، با این تفاوت که روغن پرفشار نیروی چرخشی با گشتاور بالای دنده‌ها را تولید می‌کند. روغن پرفشار از یک سمت وارد شده، بین دندانه‌ها و جداره محفظه گیر می‌افتد و چرخ دنده‌ها را به گردش در می‌آورد. هیدروموتور دنده‌ای ساده‌ترین و اقتصادی‌ترین مدل طراحی یک اکچوتیور هیدرولیکی چرخشی است.

مزایا

• ساختار بسیار ساده و مستحکم
• قیمت پایین و کاملاً اقتصادی
• قابلیت تحمل فشار بالا و حساسیت خیلی کم نسبت به آلودگی روغن
• قابلیت کار در سرعت‌های بسیار بالا تا چند هزار دور بر دقیقه

معایب

• گشتاور راه‌اندازی ضعیف با نشتی داخلی زیاد
• حرکت چرخش نهایی به شکل ضربانی و ریپل‌دار
• عملکرد با سر و صدای نسبتا زیاد
• نامناسب برای راه‌اندازی سیستم‌های دقیق و دور پایین

کاربردهای هیدروموتور دنده‌ای

هیدروموتور دنده‌ای هر جا که نیاز به یک محرک چرخش ارزان، مقاوم و با سرعت بالا باشد، بهترین انتخاب است. در کاربردهایی مانند فن‌های خنک کننده و یا نوار نقاله‌های ساده که دقت موقعیت دهی اهمیتی ندارد و در کل تداوم کار با کمترین هزینه معیار اصلی است، از هیدروموتورهای دنده‌ای استفاده می‌کنند. کاربردهایی مانند:

• طراحی فن‌های خنک کننده در سیستم‌های هیدرولیکی
• ساخت نوار نقاله و مارپیچ‌های انتقال مواد
• سیستم‌های ساده، کم‌هزینه با قابلیت کار دائمی که به دقت بالایی نیاز ندارند.
• ماشین‌آلات کشاورزی سبک و تجهیزات عمومی صنعتی

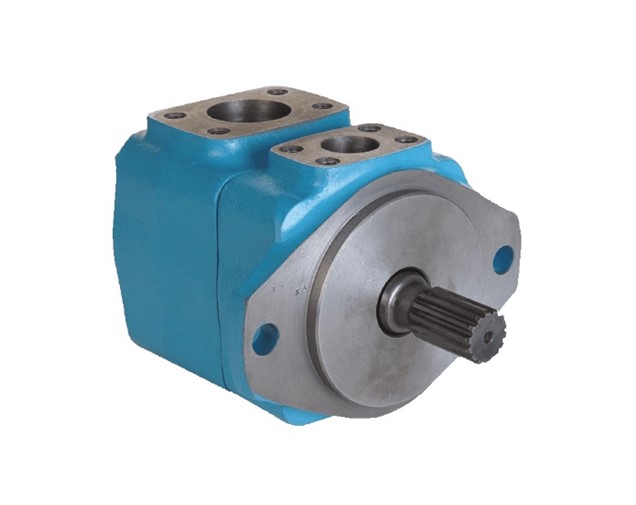

هیدروموتور پره‌ای

هیدروموتورهای پره‌ای با استفاده از یک روتور شکاف‌دار که داخل یک رینگ بیضی شکل می‌چرخد کار می‌کنند. در هر شکاف روتور، پره‌هایی قرار دارد که تحت تاثیر نیروی گریز از مرکز یا فشار هیدرولیک به دیواره رینگ فشرده می‌شوند. روغن پرفشار از یک سمت وارد فضای بین پره‌ها شده و از آنجایی که تراکم ناپذیر است، تحت فشار بالا باعث چرخش روتور خواهد شد. سطح پره‌ها در دو سمت روتور متفاوت است و نیروی نامتقارن ایجاد شده که در نهایت آن را به چرخش در می‌آورد. انواع هیدروموتور پره‌ای از جمله کاربردی‌ترین عملگرهای هیدرولیکی در صنایع مختلف هستند.

مزایا

• عملکرد نرم و کم صدا با حرکت چرخشی یکنواخت
• طراحی در ابعاد کوچک و وزن سبک
• گشتاور راه‌اندازی خوب و قابل قبول
• قابلیت تعمیر ساده و هزینه‌های نگهداری پایین

معایب

• بسیار حساس به آلودگی‌های روغن
• محدودیت فشار تا حداکثر ۱۵۰ الی ۲۰۰ بار
• حساس به تغییرات شدید دمای سیال که باعث لقی پره‌ها می‌شود.
• راندمان حجمی پایین در فشارهای بالا

کاربردهای هیدروموتور پره‌ای

هیدروموتورهای پره‌ای نه قدرت قابل توجه مدل‌های پیستونی را دارند و نه می‌توانند سرعت بالا را در طراحی ساده و ارزان قیمت مانند مدل‌های دنده‌ای تامین کنند. اما حرکت چرخشی بسیار یکنواخت، روان و کم صدا را در فشارهای متوسط تولید می‌کنند. همین نکته کافی است تا یکی از کاربردی‌ترین انواع هیدروموتور هیدرولیک باشند. مانند:

• طراحی ماشین‌های تزریق پلاستیک
• ساخت ماشین ابزارها و تجهیزات سبک کارگاهی
• سیستم‌های فرمان هیدرولیک خودروها
• نوار نقاله‌های کارخانه‌ای با نیاز به حرکت یکنواخت
• طراحی سیستم‌های صنعتی با فشار متوسط که به عملکردی بی‌صدا نیاز دارند.

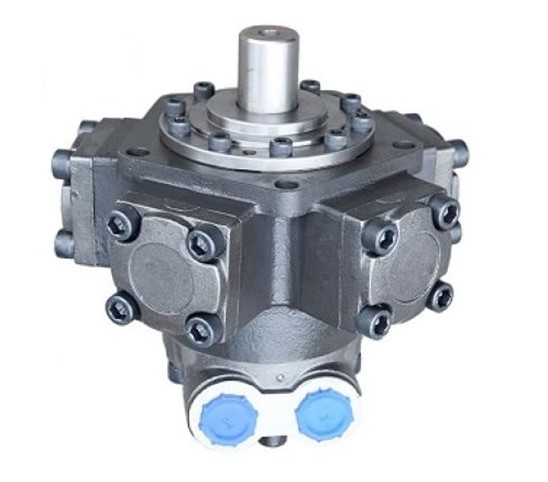

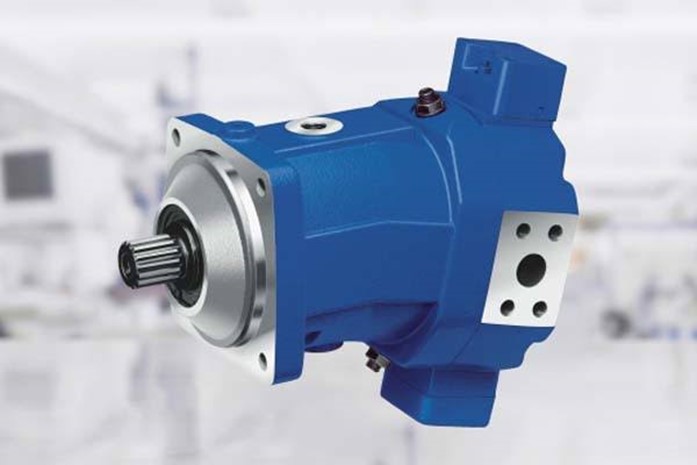

هیدروموتور پیستونی

هیدروموتورهای پیستونی قوی‌ترین و پیشرفته‌ترین مدل اکچوتیور چرخشی هستند که در آن پیستون‌های رفت و برگشتی داخل یک بلوک سیلندری قرار می‌گیرند. این دستگاه به شکلی طراحی شده که انتهای پیستون‌ها روی یک صفحه زاویه‌دار (Swashplate) یا بادامک خارج از مرکز تکیه کنند. روغن پرفشار پشت پیستون‌ها را پر خواهد کرد و آنها را به سمت صفحه زاویه‌ه‌دار می‌راند. اما این صفحه زاویه‌دار نیروی محوری پیستون را به نیروی چرخشی تبدیل می‌کند. این ساختار به شکلی طراحی شده که می‌توان با تغییر زاویه صفحه، مقدار حجم جابجایی داخلی را تغییر داد و به این ترتیب سرعت و گشتاور خروجی را با دقت بالا کنترل کرد.

مزایا

• راندمان حجمی و مکانیکی بسیار بالاتر از مدل‌های دنده‌ای و پره‌ای
• قابلیت کار مداوم در فشارهای بالای ۴۰۰ بار
• گشتاور استارت عالی حتی زیر بارهای سنگین
• قابلیت کار در محدوده سرعت بسیار گسترده از خیلی آرام تا خیلی سریع

معایب

• ساخت پیچیده با دقت بالای قطعات و قیمت بسیار بالا
• طراحی در ابعاد بزرگ و وزن بالا
• بسیار حساس به آلودگی‌های روغن
• خرابی زود هنگام در صورت عدم فیلتراسیون مناسب
• تعمیرات تخصصی و پرهزینه

کاربردهای هیدروموتور پیستونی

اگر به کار دائمی سیستم در شرایط سخت و زیر بار سنگین نیاز داشته باشید، چاره‌ای ندارید که از هیدروموتور پیستونی استفاده کنید. در مکان‌هایی مانند وینچ دریایی که جان ملوان به عملکرد بی‌نقص دستگاه وابسته است و یا طراحی دکل‌های حفاری که خرابی یک موتور کافی است تا خسارت بسیار زیادی بار آید، هیدروموتور پیستونی تنها گزینه قابل اعتماد است که قدرت را برای کارهای طولانی در اختیار شما قرار می‌دهد. کاربردهایی مانند:

• ساخت وینچ‌های قدرتمند دریایی و جرثقیل‌های سنگین
• طراحی سیستم موتوری دکل‌های حفاری نفت و گاز
• طراحی پرس‌های سنگین کارخانه‌ای
• ساخت ماشین‌آلات بسیار سنگین معدنی و تونل زنی
• سیستم‌های محرکه کشتی‌ها و طراحی لوکوموتیوهای هیدرولیکی

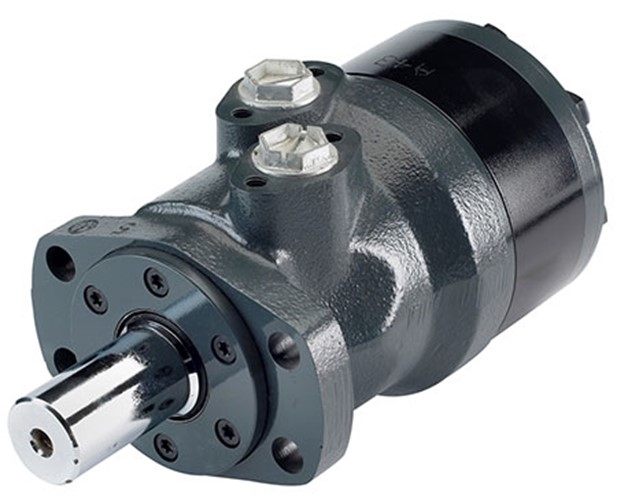

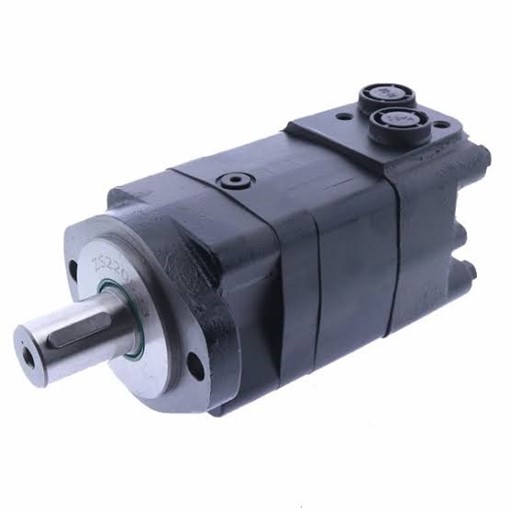

هیدروموتور اوربیتالی

هیدروموتور اوربیتالی (Orbital Motor) که با نام موتور ژروتور نیز شناخته می‌شود، نوع خاصی از انواع هیدروموتور دنده داخلی است که قدرت گشتاور بسیار بالا را در سرعت‌های بسیار پایین تولید می‌کند. ساختار طراحی این موتور در واقع یک روتور دنده‌ای است که داخل یک استاتور که آن‌هم دنده‌ای است، با نیروی سیال می‌چرخد. روغن پرفشار وارد محفظه‌های بین دندانه‌ها شده و از آنجایی که روتور و استاتور هم مرکز نیستند، روتور را مجبور به چرخش مداری (Orbiting) می‌کند. این حرکت مداری از طریق یک شفت گاردان به چرخش متمرکز در شفت خروجی تبدیل می‌شود. نتیجه نهایی، حرکت با گشتاور فوق‌العاده بالا اما در سرعت‌های بسیار پایین است.

مزایا

• توانایی تولید گشتاور بسیار بالا در سرعت‌های پایین در حد چند هزار نیوتن متر
• قابلیت طراحی فشرده و امکان نصب مستقیم روی چرخ بدون نیاز به گیربکس
• ساختار ساده با حداقل قطعات متحرک و استهلاک ناچیز
• مقاومت عالی در برابر شوک‌های مکانیکی و اضافه بارهای ناگهانی
• قیمت کاملاً اقتصادی در مقایسه با مقدار گشتاوری که تولید می‌کند.

معایب

• راندمان حجمی بسیار پایین‌تر از مدل‌های پیستونی
• محدودیت سرعت تا حداکثر ۱۰۰۰ دور بر دقیقه
• نشتی داخلی نسبتاً بالا در دورهای پایین
• گشتاور خروجی بالا اما دارای ریپل جزئی (ضربانی)

کاربردهای هیدروموتور اوربیتالی

این موتورهای کوچک اوربیتالی توانایی عالی برای تولید گشتاور بزرگ در فضای محدود و بدون واسطه دارند. جاییکه نمی‌شود یک گیربکس سنگین و حجیم بین موتور و چرخ قرار داد، یک هیدروموتور هیدرولیک اوربیتالی مستقیماً وارد عمل شده و دستگاه را راه‌اندازی می‌کند. این قابلیت در طراحی ماشین‌آلات راهسازی مانند مینی لودرها بسیار پررنگ است. در کل هر جاییکه به کار پیوسته با سرعت پایین اما قدرت بالا نیاز باشد، استفاده از انواع هیدروموتور اوربیتالی بهترین پیشنهاد است. کاربردهایی مانند:

• طراحی چرخ‌های محرک ماشین‌آلات راه‌سازی و معدنی
• ساخت وینچ و بالابرهای صنعتی
• نوار نقاله‌های سنگین با سرعت پایین
• طراحی مارپیچ‌های انتقال مواد در معادن و کارخانه‌های سیمان
• طراحی انواع دستگاه‌های حفاری و تونل زنی
• سیستم‌های چرخش صفحات خورشیدی یا آنتن‌های بزرگ مخابراتی

مقایسه انواع هیدروموتور هیدرولیک

مقایسه کردن انواع هیدروموتورها صرفاً بررسی یک جدول مهندسی نیست، بلکه یک نقشه راه برای جلوگیری از اشتباهات پرهزینه است. اگر تفاوت کلیدی انواع هیدروموتور را جدی نگیرید، ممکن است یک مدل دنده‌ای ارزان را برای کاربردی با گشتاور بالا تهیه کنید. در این صورت توقف دستگاه و خط تولید اجتناب ناپذیر است. هر کدام از انواع هیدروموتورها برای یک سناریوی خاص بهینه‌ سازی شده‌اند که در جدول زیر با جزئیات کامل بررسی کرده‌ایم:

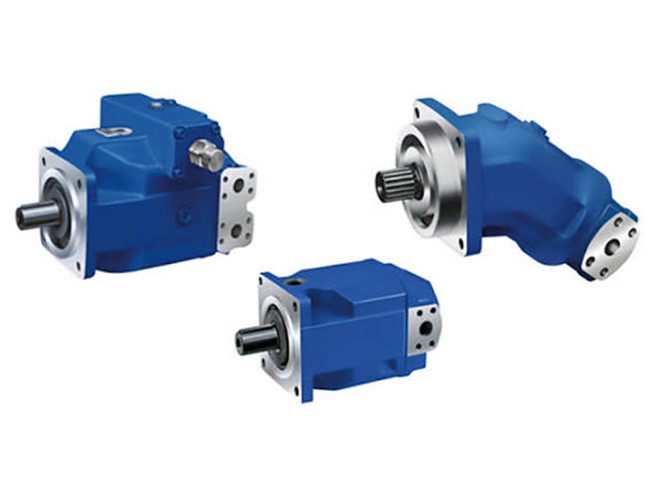

پارامترهای فنی و نکات خرید هیدروموتور هیدرولیک

بررسی مشخصات فنی و در نظر گرفتن پارامترهای طراحی در هنگام خرید هیدروموتور الزامی است. در نظر داشته باشید که اگر حجم جابجایی موتور را کمتر از نیاز سیستم در نظر بگیرید، هرگز از پس بار بر نمی‌آید. همچنین اگر فشار نامی هیدروموتور را نادیده بگیرید، بدنه آن نشتی داده و حتی ممکن است بترکد. هیدروموتورها شدیداً کاویتاسیون حساس هستند. برای همین باید تمام پارامترهای فنی را هنگام انتخاب آنها در نظر بگیرید تا از هزینه‌های اضافی تعمیرات پی‌درپی و توقف خط تولید جلوگیری شود. در ادامه پارامترهای فنی مهم هنگام انتخاب انواع هیدروموتور هیدرولیکی را بررسی خواهیم کرد.

حجم جابجایی هیدروموتور (Displacement)

حجم جابجایی اصلی‌ترین معیار خرید هیدروموتور است که مقدار مصرف روغن موتور در یک دور کامل را نشان می‌دهد. این پارامتر را بر حسب سی سی بر دور (cc/rev) بیان می‌کنند.

هر دو خروجی گشتاور و سرعت هیدروموتور به این پارامتر بستگی دارد. در کل هرچه حجم جابجایی بزرگتر باشد، گشتاور خروجی نیز بالاتر است. اما در مقابل به ازای یک دبی ثابت سرعت آن کاهش پیدا می‌کند. اگر این عدد را کمتر از نیاز سیستم انتخاب کنید، قطعاً موتور گشتاور کافی برای شروع حرکت و غلبه بر بار را در اختیار ندارد. از طرفی اگر بیش از حد بزرگ در نظر بگیرید، قاعدتاً فشار سیال توانایی کافی برای حرکت موتور را ندارد و در نهایت با سرعت خیلی کندتر از نیاز سیستم می‌چرخد.

گشتاور نامی و گشتاور راه‌اندازی هیدروموتور

قابلیت تولید گشتاور دومین پارامتر کلیدی است که باید هنگام خرید هیدروموتور بررسی کنید. اما با دو پارامتر کاملاً متفاوت گشتاور نامی و گشتاور راه‌اندازی مواجه هستید. هیدروموتوری که گشتاور نامی بالایی دارد، اما گشتاور راه‌اندازی آن ضعیف است، صرفاً پس از راه‌اندازی عالی کار می‌کند. اجازه دهید تا این دو پارامتر را جداگانه بررسی کنیم:

گشتاور راه‌اندازی

مقدار گشتاوری است که هیدروموتور برای غلبه بر اصطکاک سکون و شروع چرخش از حالت توقف تولید می‌کند. گشتاور راه‌اندازی هیدروموتور باید بالاتر از قدرت آغاز به کار سیستم از حالت سکون باشد.

گشتاور نامی

مقدار نیروی چرخش پیوسته‌ای است که هیدروموتور می‌تواند در طول زمان و بدون آسیب تولید کند. این پارامتر را با واحد نیوتون متر (Nm) بیان می‌کنند و معیار اصلی برای انتخاب موتور در کاربردهای مداوم است.

گشتاور نامی و گشتاور راه‌اندازی هیدروموتور هیدرولیک دو روی یک سکه‌اند. اولی می‌گوید که موتور در هنگام کار چه مقدار قدرت تولید می‌کند و دومی قدرت در لحظه آغاز به کار است. جدول زیر برای تحلیل مقدماتی و چشم‌انداز چگونگی بررسی گشتاورها هنگام خرید هیدروموتور مفید است:

سرعت نامی و محدوده سرعت

سرعت نامی با در نظر گرفتن محدوده سرعت یکی دیگر از پارامترهای کلیدی هنگام طراحی سیستم با استفاده از انواع هیدروموتور است. سرعت نامی یعنی دور بهینه‌ای که موتور برای کار در آن ساخته شده است، اما محدوده سرعت یک شرایط حداقلی و حداکثری را بیان می‌کند. این دو پارامتر را جداگانه بررسی خواهیم کرد.

سرعت نامی

دور بهینه‌ای است که موتور برای کار مداوم و بدون آسیب در آن طراحی شده و بر حسب دور بر دقیقه (RPM) بیان می‌شود. این عدد معمولاً در کاتالوگ سازنده درج شده و نشان می‌دهد که موتور در این سرعت بهترین تعادل بین گشتاور، راندمان و طول عمر مفید دارد.

محدوده سرعت

یک بازه حداقل و حداکثر دور مجاز است که موتور می‌تواند بدون خرابی در آن کار کند. کارکرد موتور زیر حداقل سرعت کاملاً ناهموار و ضرباتی می‌شود. اما در سرعت‌های بالاتر از حد مجاز نیز احتمال ایجاد پدیده کاویتاسیون بسیار زیاد است. زیرا در سرعت‌های بالاتر از حد مجاز حباب‌های هوا در روغن شکل می‌گیرد که داخل محفظه موتور می‌ترکند و بدنه را تخریب می‌کنند.

اهمیت بررسی این پارامترها در تطبیق با نیاز سیستم است. زیرا اگر باید سیستم با سرعت ثابت و پایین بچرخد مانند نوار نقاله‌ها بهتر است هیدروموتوری را تهیه کنید که حداقل سرعت آن کمتر از نیاز سیستم باشد. انتخاب هیدروموتوری که در سیستم شما مجبور است خارج از محدوده مجاز کار کند، به معنای خرابی زودرس و هزینه‌های سنگین تعمیرات است.

سازگاری با روغن و ویسکوزیته

نوع روغن و ویسکوزیته آن مستقیماً بر راندمان، عمر آب بندها و عملکرد موتور هیدرولیکی تاثیرگذار است. انواع هیدروموتورها شدیداً به کیفیت روغن و مقدار ویسکوزیته آن حساس هستند و متاسفانه اکثر مهندسین در هنگام خرید این نکته کلیدی را جدی نمی‌گیرند.

استفاده از روغن نامناسب می‌تواند آب بندها را متورم کرده و یا ترک بیاندازد و در نتیجه نشتی داخل هیدروموتور شدیداً افزایش پیدا می‌کند. حتی ویسکوزیته روغن نیز اهمیت بسیار زیادی دارد. روغن‌های خیلی رقیق، فیلم محافظ بین قطعات متحرک را از بین می‌برند و سایش قطعات زیاد است. از طرفی روغن خیلی غلیظ هم باعث افت فشار شدید و کاویتاسیون می‌شود. در هنگام خرید هیدروموتورها باید دقیق بررسی کنید که:

• موتور با چه نوع روغن قرار است کار کند؟
• ویسکوزیته روغن در سردترین و گرم‌ترین حالت سیستم چقدر است؟
• آیا آب بندهای هیدروموتور با روغن سیستم هیدرولیک سازگار هستند؟
• حداکثر مقدار ویسکوزیته مجاز روغن در استارت سرد چقدر است؟

انتخاب فیلتراسیون مناسب انواع هیدروموتور

فیلتراسیون بخشی از موتور هیدرولیکی نیست، اما برای کار مداوم و پایدار آنها الزامی است. بدون نصب فیلتر مناسب و پاکسازی روغن، هیدروموتور ارزشمند و گرانقیمت شما تا بیش از یک هفته هم کار نمی‌کند! ولی حساسیت انواع هیدروموتورها در برابر آلودگی‌های روغن متفاوت است. جدول زیر به شما کمک می‌کند تا دیدگاه مناسبی درباره نحوه انتخاب فیلتراسیون هنگام نصب و راه‌اندازی موتورهای هیدرولیکی داشته باشید:

بهترین برندهای تولید کننده هیدروموتور

وقتی برای خرید هیدروموتور اقدام می‌کنید، به یاد داشته باشید که برند فقط یک اسم روی بدنه محصول نیست، بلکه تضمینی برای عملکرد در لحظه‌های بحرانی است. یک هیدروموتور از برندی معتبر فشار و دمای واقعی سیستم را تحمل می‌کند و منحنی‌های درج شده در کاتالوگ آن با واقعیت تفاوت چندانی ندارد. اما محصول ارزان قیمت یک برند گمنام شاید در ظاهر توجیه کننده و اقتصادی باشد، ولی وقتی وسط یک پروژه دریایی یا یک خط تولید حیاتی از کار بیافتد، هزینه توقف تولید و خسارت‌ها قابل توجه است. در حال حاضر بهترین برندهای تولید کننده این انواع هیدروموتور هیدرولیکی به قرار زیر هستند:

• Eaton ساخت آمریکا
• Parker ساخت آمریکا
• Rexroth ساخت آلمان
• Donfoss ساخت دانمارک
• Kawasaki ساخت ژاپن
• Cassapa ساخت ایتالیا
• Hengli ساخت چین
• Yuci ساخت چین

قیمت هیدروموتور هیدرولیک

قیمت انواع موتور هیدرولیکی را در قالب یک تصمیم اقتصادی بلند مدت تحلیل کنید. یک هیدروموتور دنده‌ای ارزان قیمت چینی از برندی گمنام قطعاً در نگاه اول وسوسه انگیز و کاملاً اقتصادی به نظر می‌رسد. اما قطعاً علاقه ندارید که با خرابی‌های پی‌درپی، هزینه‌های سنگین تعمیرات و توقف‌های طولانی خط تولید مواجه شوید. در مقابل اگرچه محصول برندهای برجسته مانند Rexroth یا Eaton قابل توجه است، اما در عوض منحنی‌های عملکردشان با واقعیت فاصله ندارد و قطعات یدکی آنها در بازار موجود است.

خرید هیدروموتور از برندهای چینی برای کاربردهای عمومی و کم ریسک مثل راه‌اندازی فن ساده یا نوار نقاله کشاورزی انتخاب معقولی است، اما بهتر است برای انتخاب پروژه‌های حساس مانند طراحی وینچ‌ها، جرثقیل‌ها یا پرس‌های سنگین از افراد متخصص مشاوره بگیرید. در این‌باره می‌توانید از خدمات مشاوره‌ای کارشناسان فنی فروشگاه اینترنتی تجهیز صنعت استفاده کنید.
