هیدروموتور اوربیتالی Bondioli یکی از محصولاتی است که در سیستم های هیدرولیک متحرک و صنعتی است که برای تبدیل انرژی هیدرولیکی به حرکت دورانی با گشتاور بالا و سرعت پایین طراحی شده است. این موتورها به دلیل ابعاد مناسب، راندمان مطلوب و توانایی تحمل بارهای شعاعی و محوری در ماشینآلات کشاورزی، راه سازی، معدنی و تجهیزات حمل مواد کاربرد گسترده ای دارند. شرکت ایتالیایی Bondioli & Pavesi این هیدروموتورها را در چندین سری مختلف تولید می کند تا بتوان برای شرایط کاری سبک، متوسط و سنگین گزینه مناسبی انتخاب کرد.
جدول مشخصات فنی هیدروموتور اوربیتالی Bondioli
| مشخصه | مقدار |
| نوع موتور | اوربیتالی (Gerotor) |
| محدوده جابجایی | ۵۰ تا ۵۳۵ سی سی بر دور |
| حداکثر فشار کاری | تا ۳۰۰ بار |
| حداکثر گشتاور | تا ۱۷۵۰ نیوتن متر |
| حداکثر سرعت چرخش | تا ۸۰۰ دور بر دقیقه |
| نوع توزیع روغن | دیسکی یا رادیال |
| جهت چرخش | راست گرد و چپ گرد |
| نوع شفت | شیاردار و کلیدخور |
| نوع فلنج | ISO، SAE و سفارشی |
| کشور سازنده | ایتالیا |
هیدروموتور اوربیتالی Bondioli چیست و چگونه کار می کند؟

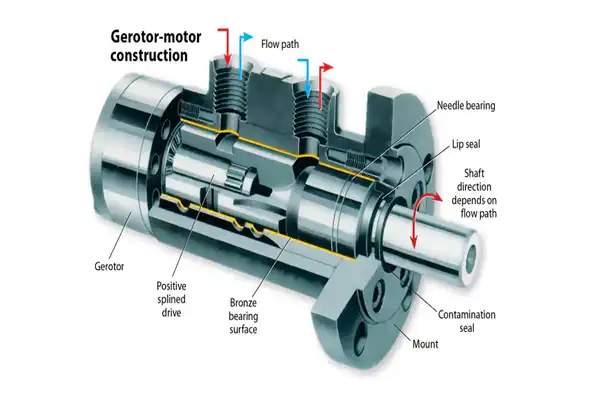

هیدروموتور اوربیتالی بوندیولی از مجموعه ای شامل استاتور، روتور، شیر توزیع روغن و شفت خروجی تشکیل شده است. روغن تحت فشار وارد موتور شده و باعث حرکت مجموعه روتور و استاتور میشود. این حرکت به شفت خروجی منتقل شده و گشتاور لازم برای حرکت تجهیزات مکانیکی را فراهم می کند.
مزیت اصلی این ساختار تولید گشتاور بالا در دورهای پایین است؛ موضوعی که در تجهیزاتی مانند وینچ ها، نوار نقاله ها و سیستم های انتقال نیرو اهمیت زیادی دارد.
مزایای هیدروموتور اوربیتالی Bondioli
هیدروموتورهای بوندیولی برای کارکرد مداوم در شرایط سخت طراحی شده اند و به همین دلیل در بسیاری از ماشینآلات متحرک مورد استفاده قرار می گیرند. مهم ترین مزایای این موتورها عبارتند از:
- تولید گشتاور بالا در دور پایین
- عملکرد نرم و بدون ضربه در هنگام استارت
- ابعاد فشرده و وزن مناسب
- راندمان مکانیکی مطلوب
- تحمل بارهای شعاعی و محوری بالا
- قابلیت کار در شرایط کاری سنگین
- تنوع زیاد در نوع فلنج و شفت
- امکان انتخاب جهت چرخش راست گرد یا چپ گرد
- هزینه نگهداری پایین
کاربردهای هیدروموتور اوربیتالی Bondioli
دامنه استفاده از این موتورها بسیار گسترده است و تقریباً در هر تجهیزی که به گشتاور بالا و کنترل دقیق سرعت نیاز داشته باشد می توان از آن استفاده کرد. برخی از مهم ترین کاربردها عبارتند از:
- ماشینآلات کشاورزی
- کمباین و علوفه خردکن
- تجهیزات راه سازی
- دستگاه های حفاری
- وینچ های هیدرولیکی
- نوار نقاله ها
- تجهیزات حمل مواد
- ماشینآلات معدنی
- تجهیزات بازیافت
- ماشینآلات جنگلداری
انواع هیدروموتور اوربیتالی Bondioli
شرکت بوندیولی این موتورها را در چند خانواده اصلی تولید می کند که هر کدام برای سطح مشخصی از بار و گشتاور طراحی شده اند.
سری OZ RY
سری OZ RY یک هیدروموتور اوربیتالی جمع و جور با توزیع رادیال روغن است که راندمان بالا، حرکت نرم و گشتاور راه اندازی مناسب از ویژگی های اصلی آن محسوب می شود. این سری معمولاً در ماشینآلات کشاورزی، تجهیزات حمل مواد و سیستم هایی با فضای نصب محدود استفاده می شود.
جدول مشخصات فنی سری OZ RY
| مشخصه | مقدار |
| حجم جابجایی | ۵۱.۷ تا ۴۰۱.۹ cc/rev |
| فشار مداوم | ۱۰۰ تا ۱۷۵ بار |
| فشار لحظه ای | تا ۲۲۰ بار |
| گشتاور مداوم | ۱۱۰ تا ۵۰۰ نیوتن متر |
| گشتاور پیک | تا ۷۱۰ نیوتن متر |
| سرعت چرخش | ۱۶۰ تا ۷۷۵ دور بر دقیقه |
| دبی مجاز | تا ۶۰ لیتر بر دقیقه |
| وزن | ۶.۹ تا ۱۱.۴ کیلوگرم |
سری OZ 3Y
سری OZ 3Y از سیستم توزیع دیسکی جبران فشار و رولربیرینگ مخروطی استفاده می کند و برای کاربردهایی که بار شعاعی و محوری بالایی به موتور وارد می شود گزینه مناسبی است. این مدل معمولاً در تجهیزات کششی و ماشینآلات سنگین مورد استفاده قرار می گیرد.
جدول مشخصات فنی سری OZ 3Y
| مشخصه | مقدار |
| حجم جابجایی | ۸۰.۵ تا ۴۰۱.۹ cc/rev |
| فشار مداوم | ۱۴۰ تا ۲۰۰ بار |
| فشار لحظه ای | تا ۲۵۰ بار |
| گشتاور مداوم | ۲۲۰ تا ۷۱۰ نیوتن متر |
| گشتاور پیک | تا ۹۳۹ نیوتن متر |
| سرعت چرخش | ۱۸۵ تا ۸۰۱ دور بر دقیقه |
| دبی مجاز | تا ۷۵ لیتر بر دقیقه |
| توان خروجی | تا ۱۸ کیلووات |
| وزن | ۹.۸ تا ۱۳.۲ کیلوگرم |
سری OZ 4Y
سری OZ 4Y برای شرایط کاری سنگین طراحی شده و از ظرفیت بسیار بالایی در تحمل بارهای محوری و شعاعی برخوردار است. این خانواده معمولاً در ماشینآلات معدنی، تجهیزات دریایی و کاربردهای سنگین استفاده می شود.
جدول مشخصات فنی سری OZ 4Y
| مشخصه | مقدار |
| حجم جابجایی | ۱۵۸.۸ تا ۵۳۵.۵ cc/rev |
| فشار مداوم | ۱۸۰ تا ۲۴۰ بار |
| فشار لحظه ای | تا ۳۰۰ بار |
| گشتاور مداوم | ۵۵۹ تا ۱۳۷۷ نیوتن متر |
| گشتاور پیک | تا ۱۷۵۰ نیوتن متر |
| سرعت چرخش | ۱۷۵ تا ۶۲۵ دور بر دقیقه |
| دبی مجاز | تا ۱۰۰ لیتر بر دقیقه |
| توان خروجی | تا ۳۰ کیلووات |
| وزن | ۲۰.۳ تا ۲۴ کیلوگرم |

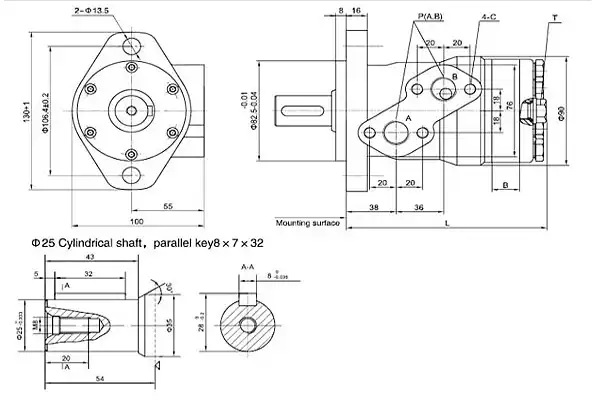

انواع شفت در هیدروموتورهای Bondioli
برای سازگاری با تجهیزات مختلف، بوندیولی این موتورها را با شفت های متنوعی عرضه می کند. انتخاب نوع شفت به نوع کوپلینگ، میزان گشتاور مورد نیاز، شرایط بارگذاری و استاندارد نصب دستگاه بستگی دارد. در بسیاری از کاربردها، نوع شفت نقش مهمی در انتقال مطمئن نیرو، کاهش لقی و افزایش عمر مجموعه دارد.
شفت کلیدخور
این مدل رایج ترین نوع شفت است و برای انتقال گشتاور در ماشینآلات عمومی استفاده می شود. در شفت کلیدخور، یک شیار روی شفت و قطعه مقابل ایجاد می شود و یک خار یا کلید فلزی بین آن ها قرار می گیرد تا نیرو به صورت مستقیم منتقل شود. این ساختار ساده، نصب و تعویض آسانی دارد و برای بسیاری از کاربردهای صنعتی و کشاورزی گزینه ای اقتصادی و قابل اعتماد محسوب می شود. شفت کلیدخور معمولاً در تجهیزاتی به کار می رود که بار ضربه ای شدید ندارند و نیاز به مونتاژ سریع و سرویس پذیری بالا دارند.
شفت هزارخار
شفت های شیاردار یا هزارخار برای انتقال گشتاورهای بالا و جلوگیری از لغزش مناسب هستند. در این نوع شفت، درگیری بین شفت و قطعه مقابل از طریق چندین شیار هم محور انجام می شود و همین موضوع باعث توزیع بهتر تنش و افزایش ظرفیت انتقال نیرو می شود. شفت هزارخار نسبت به شفت کلیدخور در برابر بارهای سنگین، شوک های ناگهانی و کارکرد طولانی مدت عملکرد بهتری دارد. این نوع شفت در ماشینآلاتی که تحت فشار مداوم یا بار متغیر کار می کنند، انتخاب مناسبی است و معمولاً دقت و استحکام بالاتری در اتصال ایجاد می کند.
شفت استاندارد SAE
در بسیاری از ماشینآلات آمریکایی و تجهیزات صادراتی از این نوع شفت استفاده می شود. شفت های استاندارد SAE بر اساس ابعاد و الگوهای تعریف شده توسط استانداردهای صنعتی طراحی می شوند و همین موضوع باعث می شود با طیف وسیعی از کوپلینگ ها، گیربکس ها و اتصالات هیدرولیکی سازگار باشند. استفاده از شفت SAE به ویژه زمانی اهمیت دارد که دستگاه باید با قطعات استاندارد بین المللی مونتاژ شود یا در بازارهای مختلف مورد استفاده قرار گیرد. این نوع شفت علاوه بر سازگاری بالا، امکان نصب دقیق تر و اطمینان بیشتر در انتقال نیرو را فراهم می کند.
انواع فلنج قابل ارائه
تنوع فلنج یکی از ویژگی های مهم هیدروموتورهای بوندیولی است و امکان نصب روی تجهیزات مختلف را فراهم می کند. انواع رایج فلنج عبارتند از:
- ISO 3019
- SAE A دو پیچ
- SAE A چهار پیچ
- SAE C چهار پیچ
- فلنج Magneto
- فلنج M56C
نکات مهم هنگام انتخاب هیدروموتور Bondioli
انتخاب هیدروموتور صرفاً بر اساس حجم جابجایی انجام نمی شود و برای رسیدن به عملکرد مناسب باید مجموعه ای از پارامترهای فنی را در نظر گرفت. در زمان انتخاب این موتور باید گشتاور مورد نیاز دستگاه، سرعت چرخش مورد انتظار، فشار و دبی سیستم هیدرولیک، میزان بار شعاعی و محوری وارد بر شفت، نوع فلنج و شفت مورد نیاز و همچنین فضای موجود برای نصب موتور بررسی شود تا هیدروموتور انتخاب شده با شرایط کاری دستگاه کاملاً هماهنگ باشد.
نکات نصب و راه اندازی
نصب صحیح تأثیر مستقیمی بر طول عمر هیدروموتور دارد و می تواند از بسیاری از خرابی های زودرس جلوگیری کند. در هنگام نصب به موارد زیر توجه کنید:
- مسیرهای هیدرولیک قبل از نصب کاملاً شستشو شوند.
- از روغن با ویسکوزیته مناسب استفاده شود.
- هواگیری سیستم قبل از راه اندازی انجام شود.
- از اعمال بار ضربه ای در لحظه استارت جلوگیری شود.
- هم راستایی شفت و کوپلینگ بررسی شود.
- فشار برگشت از محدوده مجاز فراتر نرود.
نگهداری و سرویس دوره ای
هیدروموتورهای اوربیتالی در صورت نگهداری مناسب می توانند هزاران ساعت بدون مشکل کار کنند. مهم ترین اقدامات نگهداری عبارتند از:
- کنترل منظم کیفیت روغن هیدرولیک
- تعویض به موقع فیلترها
- بررسی نشتی اتصالات
- کنترل دمای کارکرد سیستم
- بازبینی لرزش و صدای غیرعادی
- کنترل فشار کاری سیستم
علائم خرابی هیدروموتور Bondioli
برخی نشانه ها می توانند از بروز مشکل در موتور خبر دهند و بهتر است در همان مراحل اولیه بررسی شوند. این علائم شامل موارد زیر هستند:
- افت محسوس گشتاور خروجی
- افزایش دمای موتور
- نوسان سرعت چرخش
- ایجاد صدای غیرعادی
- افزایش نشتی روغن
- سخت شدن راه اندازی موتور
جمع بندی
هیدروموتور اوربیتالی Bondioli یکی از گزینه های قابل اعتماد برای کاربردهایی است که به گشتاور بالا، کنترل مناسب سرعت و دوام طولانی نیاز دارند. وجود خانواده های مختلف شامل OZ RY، OZ 3Y و OZ 4Y باعث شده این برند بتواند نیاز طیف وسیعی از ماشینآلات کشاورزی، راه سازی و صنعتی را پوشش دهد. انتخاب صحیح سری، حجم جابجایی و نوع شفت و فلنج می تواند عملکرد سیستم هیدرولیک را به شکل محسوسی بهبود دهد.
