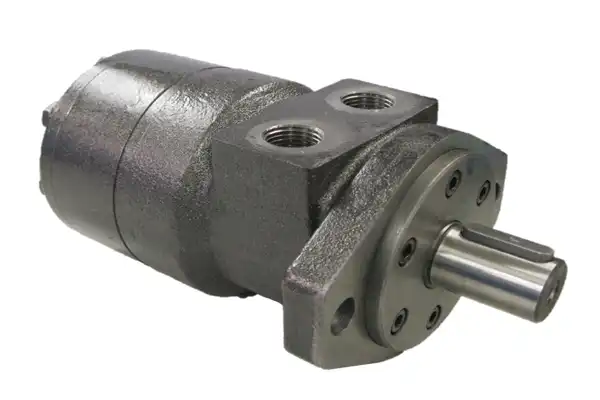

هیدروموتور اوربیتالی TRW یکی از موتورهای هیدرولیکی دور پایین و گشتاور بالا است که برای تبدیل انرژی هیدرولیکی به حرکت دورانی مورد استفاده قرار می گیرد. این تجهیز در بسیاری از ماشینآلات صنعتی، تجهیزات کشاورزی، سیستم های انتقال مواد و دستگاه های متحرک به کار می رود و به دلیل طراحی اوربیتالی، توانایی تولید گشتاور مناسب در دورهای پایین را دارد.
برند TRW سال ها در حوزه تجهیزات هیدرولیک شناخته شده بوده و هیدروموتورهای اوربیتالی این شرکت در ظرفیت های مختلف تولید می شوند تا بتوان آن ها را متناسب با نیاز هر سیستم انتخاب کرد. این موتورها در مدل های متنوع با حجم جابجایی مختلف عرضه می شوند و امکان استفاده در شرایط کاری متفاوت را فراهم می کنند.
جدول مشخصات فنی هیدروموتور اوربیتالی TRW
پیش از انتخاب هیدروموتور، بررسی مشخصات فنی اهمیت زیادی دارد؛ زیرا ظرفیت حجمی، فشار کاری و نوع شفت می تواند عملکرد نهایی سیستم را به شکل مستقیم تحت تاثیر قرار دهد.
| مشخصه | مقدار |
| نوع موتور | اوربیتالی (Gerotor) |
| نوع عملکرد | تبدیل انرژی هیدرولیکی به حرکت دورانی |
| محدوده جابجایی حجمی | حدود ۵۰ تا بیش از ۲۵۰ سیسی در هر دور |
| محدوده سری ها | TRW ۱۶۰۰۰ تا TRW ۹۵۰۰۰ |
| نوع شفت | شفت صاف و شفت مخروطی |
| محدوده سرعت | دور پایین تا دور متوسط |
| ویژگی اصلی | تولید گشتاور بالا |

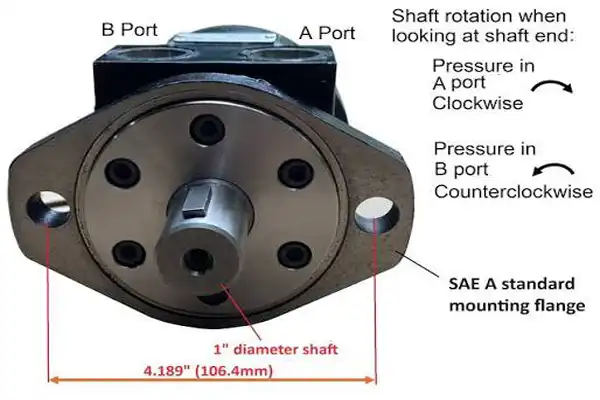

| نوع نصب | دو پیچ و چهار پیچ |
| کشور سازنده | آلمان |
| کاربرد اصلی | ماشینآلات صنعتی، کشاورزی و انتقال مواد |
اطلاعات فوق بر اساس مشخصات اعلام شده برای خانواده محصولات TRW گردآوری شده است.
هیدروموتور اوربیتالی TRW چگونه کار می کند؟
مبنای عملکرد این هیدروموتورها بر اساس مکانیزم اوربیتالی یا سیستم ماه و ستاره ای است. در این ساختار، روغن تحت فشار وارد محفظه موتور شده و باعث حرکت مجموعه روتور و استاتور می شود. این حرکت به شفت خروجی منتقل شده و در نهایت گشتاور مورد نیاز تجهیزات را تامین می کند.
مکانیزم اوربیتالی
در طراحی اوربیتالی، روتور داخلی با تعداد دندانه کمتر درون استاتور قرار می گیرد. اختلاف تعداد دندانه ها باعث ایجاد حرکت مداری شده و در نتیجه شفت خروجی به چرخش درمی آید. این ساختار باعث می شود موتور بتواند در سرعت های پایین نیز گشتاور قابل توجهی تولید کند.
ارتباط حجم جابجایی با سرعت و گشتاور
در هیدروموتورهای TRW هرچه جابجایی حجمی کمتر باشد، سرعت خروجی افزایش پیدا می کند اما گشتاور کاهش می یابد. در مقابل، مدل هایی با حجم جابجایی بیشتر سرعت کمتری دارند اما توان تولید گشتاور بالاتری ارائه می کنند. به همین دلیل انتخاب ظرفیت مناسب اهمیت زیادی دارد.
انواع هیدروموتور اوربیتالی TRW
این محصولات در سری های مختلفی تولید می شوند تا بتوانند نیازهای متنوع صنایع را پوشش دهند.
- TRW 16000
این مدل معمولا در کاربردهای دور بالا استفاده می شود و برای تجهیزاتی که سرعت بیشتری نیاز دارند گزینه مناسبی محسوب می شود.
- TRW ۱۹۰۰۰ و TRW 24000
این سری ها تعادل مناسبی میان سرعت و گشتاور ایجاد می کنند و در ماشینآلات عمومی صنعتی کاربرد فراوانی دارند.
- TRW ۲۸۰۰۰ و TRW 32000
این مدل ها برای شرایطی طراحی شده اند که نیاز به گشتاور بالا و سرعت پایین وجود دارد. بسیاری از تجهیزات انتقال مواد و ماشینآلات سنگین از این سری استفاده می کنند.
- TRW ۴۷۰۰۰، TRW ۶۸۰۰۰ و TRW 95000
این گروه دارای ظرفیت حجمی بالا و توان خروجی بیشتری هستند و در تجهیزات سنگین صنعتی، ماشینآلات معدنی و سیستم های قدرت مورد استفاده قرار می گیرند.
کاربردهای هیدروموتور اوربیتالی TRW
هیدروموتورهای اوربیتالی معمولا در شرایطی استفاده می شوند که موتور باید بدون نیاز به گیربکس های پیچیده، گشتاور بالایی تولید کند. همین ویژگی باعث شده دامنه کاربرد آن ها گسترده باشد. مهم ترین کاربردهای این تجهیزات عبارتند از:
- ماشینآلات کشاورزی
- دستگاه های تزریق پلاستیک
- نوار نقاله های صنعتی
- تجهیزات انتقال مواد
- یونیت های هیدرولیک متحرک
- ماشینآلات راه سازی
- تجهیزات حفاری
- صنایع نفت، گاز و پتروشیمی
- ماشینآلات معدنی
- سیستم های فرمان هیدرولیکی
- تجهیزات نظامی
- دستگاه های بازیافت و خردایش مواد
بخش قابل توجهی از این کاربردها به دلیل توان بالای موتور در تولید گشتاور در سرعت های پایین شکل گرفته است.
مزایای هیدروموتور اوربیتالی TRW
استفاده از هیدروموتور مناسب می تواند هزینه های تعمیرات و توقف خط تولید را کاهش دهد. به همین دلیل شناخت مزایای هر برند پیش از خرید اهمیت زیادی دارد. از مهم ترین مزایای هیدروموتورهای TRW می توان به موارد زیر اشاره کرد:
- تولید گشتاور بالا در دور پایین
- ابعاد فشرده نسبت به توان خروجی
- راندمان مناسب در شرایط کاری سنگین
- تنوع ظرفیت و مدل
- نصب و راهاندازی آسان
- عملکرد نرم و یکنواخت
- استهلاک پایین قطعات داخلی
- قابلیت استفاده در تجهیزات ثابت و متحرک
- امکان انتخاب شفت صاف یا مخروطی
- دسترسی مناسب به قطعات مصرفی و لوازم جانبی
این ویژگی ها باعث شده اند که بسیاری از سازندگان ماشینآلات از این موتورها در طراحی تجهیزات خود استفاده کنند.
نکات مهم هنگام انتخاب هیدروموتور TRW
انتخاب هیدروموتور تنها بر اساس قیمت یا برند تصمیم درستی نیست و باید پارامترهای فنی متعددی بررسی شوند.
- گشتاور مورد نیاز: اولین پارامتر، میزان گشتاور مورد نیاز سیستم است. اگر موتور نتواند گشتاور لازم را تامین کند، عملکرد دستگاه با مشکل مواجه خواهد شد.
- سرعت خروجی: باید مشخص شود که تجهیزات شما به دور بالا نیاز دارند یا دور پایین. این موضوع مستقیما بر انتخاب حجم جابجایی موتور تاثیر می گذارد.
- فشار کاری سیستم: هر هیدروموتور محدوده فشار مشخصی دارد و انتخاب نادرست می تواند باعث آسیب به اجزای داخلی شود.
- نوع شفت خروجی: شفت صاف و شفت مخروطی هر کدام کاربردهای خاص خود را دارند و باید بر اساس نوع کوپلینگ انتخاب شوند.
- نوع فلنج و نحوه نصب: دو پیچ یا چهار پیچ بودن موتور باید با طراحی دستگاه و فضای نصب هماهنگ باشد.
نصب و راه اندازی هیدروموتور اوربیتالی TRW
رعایت اصول نصب تاثیر مستقیمی بر طول عمر تجهیزات هیدرولیکی دارد و بسیاری از خرابی ها ناشی از نصب نادرست هستند.
- بررسی تمیزی مدار هیدرولیک: پیش از نصب، مدار باید به طور کامل شستشو داده شود تا ذرات فلزی و آلودگی ها وارد موتور نشوند.
- استفاده از روغن مناسب: نوع و ویسکوزیته روغن باید مطابق توصیه سازنده انتخاب شود. روغن نامناسب می تواند موجب افزایش دما و کاهش عمر قطعات شود.
- هم محوری شفت: عدم هم راستایی شفت و کوپلینگ باعث ایجاد بار شعاعی و کاهش عمر یاتاقان ها خواهد شد.
- هواگیری مدار: وجود هوا در مدار موجب ایجاد ضربه، لرزش و کاهش راندمان سیستم می شود؛ بنابراین هواگیری باید پیش از راه اندازی انجام شود.
نگهداری و سرویس دوره ای
هیدروموتورهای اوربیتالی معمولا نیاز به تعمیرات مکرر ندارند، اما نگهداری صحیح می تواند عمر مفید آن ها را به شکل محسوسی افزایش دهد. مهم ترین اقدامات نگهداری شامل موارد زیر است:
- کنترل سطح و کیفیت روغن
- بررسی نشتی اتصالات
- تعویض فیلترهای هیدرولیک
- کنترل دمای عملکرد موتور
- بررسی صدای غیرعادی و لرزش
- کنترل فشار کاری سیستم
- بازدید دوره ای از شفت و آب بندها
انجام این موارد می تواند از خرابی های پرهزینه و توقف ناخواسته تجهیزات جلوگیری کند.
خرابی های رایج هیدروموتور اوربیتالی TRW
شناخت علائم خرابی باعث می شود عیب یابی سریع تر انجام شود و از آسیب های گسترده تر جلوگیری گردد.
ـ کاهش گشتاور خروجی
این مشکل معمولا به دلیل افت فشار سیستم، نشتی داخلی یا فرسودگی قطعات ایجاد می شود.
ـ افزایش دمای موتور
استفاده از روغن نامناسب، فشار بیش از حد یا آلودگی مدار می تواند باعث افزایش دما شود.
ـ لرزش و صدای غیرعادی
وجود هوا در سیستم، خرابی یاتاقان ها یا هممحور نبودن شفت از مهم ترین دلایل این مشکل هستند.
ـ نشتی روغن
فرسودگی آب بندها و اورینگ ها معمولا علت اصلی نشتی در هیدروموتورهای هیدرولیکی است.
قیمت هیدروموتور اوربیتالی TRW
قیمت این تجهیزات به عواملی مانند حجم جابجایی، نوع شفت، سری موتور، فشار کاری و شرایط بازار وابسته است. به همین دلیل معمولا برای مدل های مختلف قیمت متفاوتی ارائه می شود.
در زمان خرید بهتر است علاوه بر قیمت اولیه، هزینه های نگهداری، دسترسی به قطعات یدکی و سازگاری موتور با سیستم موجود نیز بررسی شود تا انتخاب اقتصادی تری انجام گیرد.
