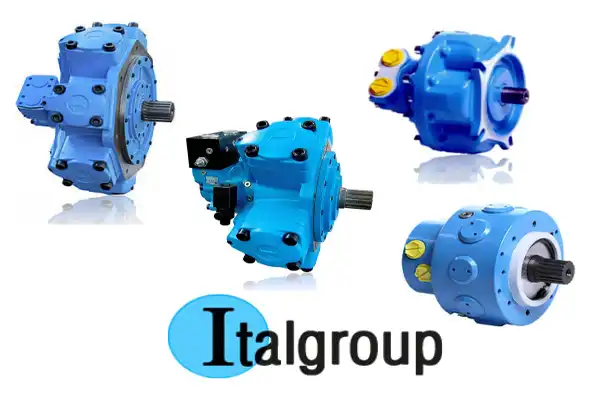

هیدروموتور پیستونی رادیال Ital Group یکی از محصولات باکیفیت ساخت ایتالیاست که برای تبدیل انرژی هیدرولیکی به حرکت دورانی با گشتاور بالا طراحی شده است. این هیدروموتورها به دلیل راندمان بالا، عملکرد پایدار در دورهای پایین و تحمل فشارهای کاری زیاد، در تجهیزات صنعتی، ماشینآلات معدنی، دریایی، راه سازی و سیستم های انتقال قدرت هیدرولیکی کاربرد گسترده ای دارند.
طراحی پیستون های رادیال باعث می شود موتور حتی در زمان راه اندازی نیز گشتاور قابل توجهی تولید کند و بدون افت محسوس عملکرد، در شرایط کاری سنگین به فعالیت خود ادامه دهد. همچنین تنوع حجم جابجایی و امکان تجهیز به لوازم جانبی مختلف، انتخاب این محصول را برای بسیاری از کاربردهای صنعتی آسان تر می کند.
جدول مشخصات فنی هیدروموتور پیستونی رادیال Ital Group
| مشخصه | مقدار |
| برند | Ital Group |
| کشور سازنده | ایتالیا |
| نوع هیدروموتور | پیستونی رادیال |
| محدوده حجم جابجایی | حدود ۲۰ تا ۱۳۰۰۰ cc/rev (بسته به سری) |
| فشار کاری | تا ۴۵۰ بار (بسته به مدل) |
| نوع جابجایی | ثابت، دو سرعته و سه سرعته |
| محدوده سرعت | از دور صفر تا حدود ۲۲۰۰ rpm (بسته به مدل) |
| گشتاور راه اندازی | بسیار بالا |
| جهت چرخش | دوطرفه |
| قابلیت نصب | در آرایش های مختلف |
| تجهیزات قابل سفارش | ترمز، گیربکس سیاره ای، سنسور سرعت، انواع شیرها، پوشش ضدخوردگی |
هیدروموتور پیستونی رادیال Ital Group چیست؟
هیدروموتور پیستونی رادیال نوعی موتور هیدرولیکی است که انرژی روغن تحت فشار را به حرکت چرخشی تبدیل می کند. تفاوت اصلی این نوع هیدروموتور با مدل های دنده ای یا پره ای، نحوه قرارگیری پیستون ها است. در این طراحی، پیستون ها به صورت شعاعی در اطراف محور قرار گرفته اند و همین ساختار باعث افزایش گشتاور خروجی و راندمان عملکرد می شود.
محصولات Ital Group برای کار در شرایطی طراحی شده اند که علاوه بر گشتاور بالا، حرکت نرم، کنترل پذیری مناسب و طول عمر زیاد اهمیت داشته باشد. این ویژگی ها باعث شده است در بسیاری از ماشینآلات سنگین مورد استفاده قرار گیرند.
نحوه عملکرد هیدروموتور پیستونی رادیال
در این هیدروموتور، روغن تحت فشار وارد محفظه پیستون ها می شود و نیروی ایجاد شده باعث حرکت پیستون ها به سمت بیرون خواهد شد. این نیرو از طریق مکانیزم داخلی به محور خروجی منتقل شده و در نهایت حرکت دورانی ایجاد می کند.
چرا طراحی رادیال اهمیت دارد؟
چیدمان شعاعی پیستون ها باعث توزیع یکنواخت نیرو روی محور می شود. نتیجه این طراحی عبارت است از:
- تولید گشتاور بالا حتی در سرعت های پایین
- راه اندازی نرم بدون ضربه
- راندمان حجمی مناسب
- کاهش استهلاک قطعات داخلی
- عملکرد پایدار در بارهای متغیر
مزایای هیدروموتور پیستونی رادیال Ital Group
این محصولات برای کاربردهایی طراحی شده اند که نیاز به عملکرد مداوم و قابل اطمینان دارند. استفاده از قطعات دقیق و طراحی مهندسی شده موجب شده است این هیدروموتورها در شرایط کاری دشوار نیز عملکرد مناسبی ارائه دهند.
از مهم ترین مزایا می توان به موارد زیر اشاره کرد:
- تولید گشتاور بالا از لحظه شروع حرکت
- راندمان بالا در بازه وسیعی از سرعت
- قابلیت کار در فشارهای بالا
- حرکت یکنواخت و بدون لرزش
- طول عمر زیاد قطعات
- امکان کار در سرعتهای بسیار پایین
- قابلیت نصب ترمز هیدرولیکی
- امکان اتصال گیربکس سیاره ای
- امکان سفارش با سنسور سرعت
- قابلیت انتخاب مدل های تک، دو و سه جابجایی
انواع هیدروموتور پیستونی رادیال Ital Group
این شرکت محصولات خود را در سری های مختلف تولید می کند تا پاسخگوی نیازهای متنوع صنایع باشد.
+ سری Stellar
این خانواده برای کاربردهایی که به گشتاور بالا و حجم جابجایی زیاد نیاز دارند طراحی شده است. این سری در مدل های تک، دو و سه جابجایی تولید می شود و برای تجهیزات سنگین انتخاب مناسبی محسوب می شود.
+ سری Swivelling
این سری با استفاده از مکانیزم سیلندر چرخان، راندمان بالایی در فشارهای زیاد ارائه می دهد و برای کاربردهایی که سرعت و بهره وری اهمیت دارد مناسب است.
+ سری High-Low Speed
این مدل ها امکان کار در سرعت های مختلف را فراهم کرده و برای تجهیزاتی که نیاز به تغییر شرایط کاری دارند استفاده می شوند.
+ سری Wheel Drive
این محصولات به طور ویژه برای سیستم های محرک چرخ طراحی شده اند و قابلیت نصب ترمز و گیربکس را نیز دارند.
مقایسه سری های مختلف هیدروموتور پیستونی رادیال Ital Group
هیدروموتورهای پیستونی رادیال Ital Group در چند سری مختلف تولید می شوند که هر کدام برای شرایط کاری خاصی طراحی شده اند. تفاوت این سری ها تنها به ابعاد یا حجم جابجایی محدود نمی شود؛ بلکه در نوع طراحی، محدوده سرعت، میزان گشتاور، قابلیت تغییر جابجایی و کاربردهای صنعتی نیز با یکدیگر تفاوت دارند. بررسی این ویژگی ها به انتخاب مدل متناسب با نیاز سیستم هیدرولیک کمک می کند.
| ویژگی | Stellar | Swivelling | High-Low Speed | Wheel Drive |
|---|---|---|---|---|
| نوع طراحی | پیستونی رادیال | پیستونی رادیال با سیلندر چرخان | پیستونی رادیال چندحالته | پیستونی رادیال مخصوص محرک چرخ |
| گشتاور خروجی | بسیار بالا | بالا | بالا و قابل تغییر | بسیار بالا |
| محدوده سرعت | پایین تا متوسط | متوسط تا بالا | سرعت پایین و بالا | پایین تا متوسط |
| فشار کاری | بالا | بالا | بالا | بالا |
| نوع جابجایی | ثابت، دو و سه جابجایی | ثابت | قابل تغییر | ثابت |
| قابلیت نصب ترمز | ✔ | در برخی مدلها | ✔ | ✔ |
| قابلیت اتصال گیربکس سیاره ای | ✔ | ✔ | ✔ | ✔ |
| قابلیت نصب سنسور سرعت | ✔ | ✔ | ✔ | ✔ |
| مهم ترین مزیت | گشتاور بسیار زیاد برای بارهای سنگین | راندمان بالا و عملکرد نرم | انعطاف در تغییر سرعت و گشتاور | مناسب برای سیستم های محرک چرخ |
| کاربردهای رایج | جرثقیل، وینچ، صنایع فولاد، معدن | خطوط تولید، تجهیزات صنعتی | ماشینآلات راه سازی و کشاورزی | لودر، دامپتراک، تجهیزات معدنی، ماشینآلات متحرک |
کدام سری انتخاب مناسب تری است؟
انتخاب بهترین سری به نوع کاربرد و شرایط کاری بستگی دارد. اگر سیستم به حداکثر گشتاور در سرعت های پایین نیاز داشته باشد، سری Stellar معمولاً گزینه مناسب تری است. برای تجهیزاتی که به صورت مداوم کار می کنند و راندمان بالا اهمیت دارد، سری Swivelling عملکرد مطلوبی ارائه می دهد. در کاربردهایی که تغییر سرعت و گشتاور در حین کار مورد نیاز است، سری High-Low Speed انعطاف بیشتری در اختیار کاربر قرار می دهد. همچنین اگر هیدروموتور قرار است به عنوان محرک مستقیم چرخ ماشینآلات متحرک استفاده شود، سری Wheel Drive با طراحی اختصاصی خود انتخاب ایدهآلی خواهد بود.
نکته: مشخصات دقیق مانند حجم جابجایی، فشار مجاز، سرعت و گشتاور نهایی در هر سری بسته به مدل انتخابی متفاوت است؛ بنابراین برای انتخاب نهایی، علاوه بر نوع سری، باید مشخصات فنی مدل مورد نظر نیز بررسی شود.

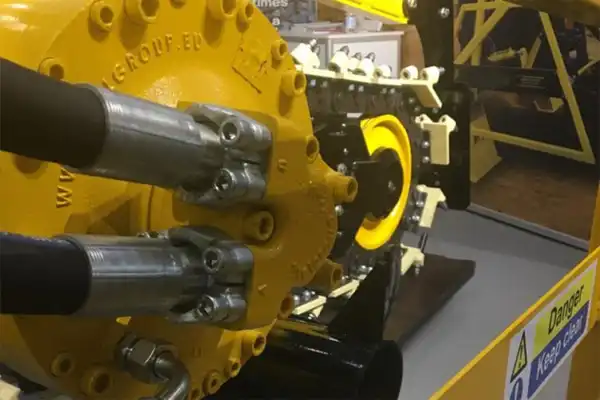

کاربردهای هیدروموتور پیستونی رادیال Ital Group
به دلیل گشتاور بالا و قابلیت تحمل فشار زیاد، این هیدروموتورها در صنایع مختلف مورد استفاده قرار می گیرند. از جمله مهم ترین کاربردها عبارتند از:
- ماشینآلات راه سازی
- تجهیزات معدنی
- جرثقیل های هیدرولیکی
- وینچ های صنعتی
- ماشینآلات کشاورزی
- تجهیزات دریایی
- سیستم های انتقال قدرت
- خطوط تولید صنعتی
- تجهیزات بازیافت
- دستگاه های حفاری
- نوار نقاله های سنگین
- سیستم های محرک چرخ ماشینآلات متحرک
نکات مهم هنگام انتخاب هیدروموتور پیستونی رادیال
انتخاب صحیح هیدروموتور علاوه بر افزایش راندمان، هزینه های نگهداری را نیز کاهش می دهد. پیش از خرید بهتر است شرایط کاری سیستم به دقت بررسی شود.
+ حجم جابجایی
حجم جابجایی مستقیماً بر سرعت و گشتاور خروجی تأثیر می گذارد و باید متناسب با نیاز سیستم انتخاب شود.
+ فشار کاری
مدل انتخابی باید توان تحمل فشار مدار هیدرولیک را داشته باشد تا از آسیب به قطعات جلوگیری شود.
+ سرعت مورد نیاز
برخی کاربردها به سرعت پایین و برخی به سرعت بالا نیاز دارند؛ بنابراین محدوده دور موتور باید با شرایط کاری هماهنگ باشد.

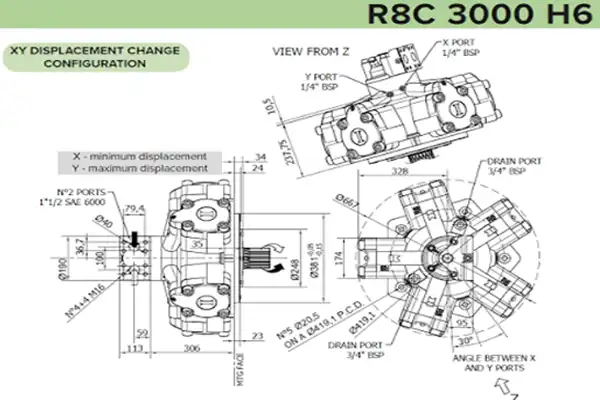

+ نوع نصب
ابعاد فلنج، قطر شافت و محل نصب باید با تجهیزات موجود سازگار باشد.
نکات نصب، راه اندازی و نگهداری هیدروموتور پیستونی رادیال Ital Group
عملکرد صحیح هیدروموتور تا حد زیادی به نحوه نصب و شرایط بهره برداری آن بستگی دارد. حتی اگر بهترین مدل متناسب با نیاز سیستم انتخاب شود، نصب نادرست یا بی توجهی به اصول نگهداری می تواند باعث کاهش راندمان، افزایش استهلاک قطعات و توقف ناخواسته تجهیزات شود. رعایت چند نکته ساده در زمان نصب و سرویس های دوره ای، عمر مفید هیدروموتور را به میزان قابل توجهی افزایش می دهد.
قبل از نصب و راه اندازی
پیش از نصب، بهتر است تمامی اجزای مدار هیدرولیک از نظر تمیزی، سلامت و سازگاری با هیدروموتور بررسی شوند. وجود ذرات آلاینده یا براده های فلزی در مدار می تواند در همان ساعات اولیه به پیستون ها و سطوح آب بندی آسیب وارد کند. پیش از راه اندازی موارد زیر را بررسی کنید:
- مدار هیدرولیک و مخزن روغن کاملاً تمیز باشند.
- از روغن هیدرولیک با گرانروی و مشخصات توصیه شده برای سیستم استفاده شود.
- فیلترهای هیدرولیک سالم و تمیز باشند.
- شیلنگ ها، اتصالات و اورینگ ها از نظر نشتی یا آسیب دیدگی کنترل شوند.
- محور خروجی هیدروموتور و کوپلینگ از نظر هم راستایی بررسی شوند.

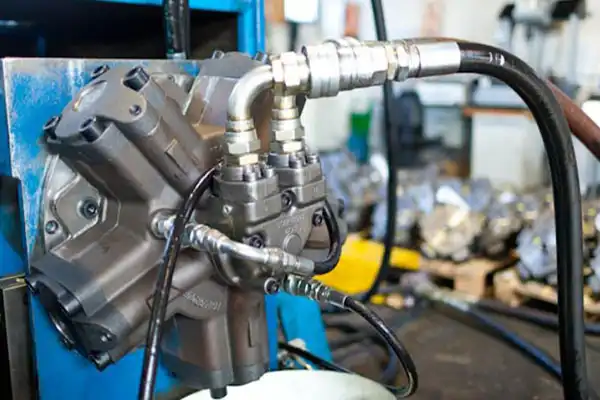

هنگام نصب
در زمان نصب، رعایت اصول مکانیکی و هیدرولیکی اهمیت زیادی دارد. اعمال بار نامناسب به شافت یا نصب ناصحیح می تواند موجب افزایش بار روی یاتاقان ها و کاهش عمر موتور شود. در هنگام نصب بهتر است:
- هیدروموتور روی سطحی محکم و بدون تنش مکانیکی نصب شود.
- محور موتور و تجهیز متصل به آن کاملاً هم محور (Alignment) باشند.
- از وارد شدن بارهای شعاعی یا محوری بیش از مقدار مجاز به شافت جلوگیری شود.
- جهت چرخش موتور با طراحی مدار هیدرولیک مطابقت داشته باشد.
- تمام اتصالات هیدرولیکی با گشتاور مناسب بسته شوند تا از نشتی جلوگیری شود.
- در صورت نصب طولانی مدت در فضای باز، از پوشش مناسب برای محافظت در برابر رطوبت و گردوغبار استفاده شود.
راه اندازی اولیه
پس از نصب، بهتر است سیستم بلافاصله تحت بار کامل قرار نگیرد. راه اندازی تدریجی باعث می شود روغن به خوبی در مدار گردش پیدا کند و تمامی قطعات داخلی به صورت یکنواخت روانکاری شوند. در اولین ساعات بهره برداری موارد زیر را کنترل کنید:
- فشار کاری مدار در محدوده مجاز باشد.
- دمای روغن به صورت غیرعادی افزایش پیدا نکند.
- صدای غیرمعمول یا لرزش مشاهده نشود.
- هیچ گونه نشتی از اتصالات یا آببندها وجود نداشته باشد.
- سرعت و گشتاور خروجی با شرایط طراحی سیستم مطابقت داشته باشد.
نکات نگهداری دوره ای
سرویس منظم نقش مهمی در حفظ راندمان هیدروموتور دارد. بسیاری از خرابی های زودهنگام به دلیل آلودگی روغن یا عدم بررسی دوره ای سیستم ایجاد می شوند. برای افزایش طول عمر هیدروموتور توصیه می شود:
- روغن هیدرولیک در بازه های زمانی مشخص تعویض شود.
- فیلترهای هیدرولیک به صورت دوره ای بررسی و در صورت نیاز تعویض شوند.
- کیفیت روغن از نظر آلودگی، رطوبت و تغییر رنگ کنترل شود.
- فشار و دمای کاری سیستم به طور منظم پایش شوند.
- کوپلینگ، شافت و اتصالات از نظر لقی یا سایش بررسی شوند.
- در صورت مشاهده لرزش، صدای غیرعادی یا افت عملکرد، سیستم پیش از ادامه کار عیب یابی شود.
تفاوت هیدروموتور پیستونی رادیال با سایر هیدروموتورها
هر نوع هیدروموتور برای شرایط خاصی طراحی شده است. اگر هدف، تولید گشتاور بالا در سرعت پایین باشد، مدلهای پیستونی رادیال معمولاً انتخاب مناسب تری نسبت به نمونه های دنده ای یا پره ای هستند. مهم ترین تفاوت های این نوع هیدروموتور عبارتند از:
- گشتاور راه اندازی بالاتر
- راندمان بهتر در فشارهای زیاد
- عملکرد نرم تر
- تحمل بارهای سنگین
- عمر کاری بیشتر در کاربردهای مداوم
در مقابل، هیدروموتورهای دنده ای معمولاً قیمت پایین تر و ساختار ساده تری دارند اما برای کاربردهای سنگین گزینه ایده آلی محسوب نمی شوند.
