گلویی هیدرولیک (Hydraulic Gland) یکی از قطعات مکانیکی مهم در ساختار سیلندر هیدرولیک است که در بخش خروجی شفت یا میله پیستون قرار می گیرد. این قطعه علاوه بر هدایت دقیق حرکت شفت، محل نصب انواع آب بندها، گردگیرها و برخی قطعات آب بندی دیگر نیز محسوب می شود. طراحی صحیح گلویی نقش مستقیمی در جلوگیری از نشتی روغن، افزایش عمر آب بندها و حرکت روان شفت دارد.
اگرچه ممکن است گلویی در مقایسه با اجزایی مانند پیستون یا بدنه سیلندر کمتر مورد توجه قرار گیرد، اما خرابی یا انتخاب نامناسب آن می تواند باعث کاهش راندمان سیستم، ورود آلودگی به مدار هیدرولیک و حتی آسیب دیدن شفت سیلندر شود.
جدول مشخصات فنی گلویی هیدرولیک
| مشخصه | توضیحات |
| نام محصول | گلویی هیدرولیک |
| نام انگلیسی | Hydraulic Cylinder Gland |
| محل نصب | قسمت جلویی سیلندر هیدرولیک |
| جنس متداول | فولاد CK45، فولاد آلیاژی، چدن داکتیل، استیل |
| وظیفه اصلی | هدایت شفت و نگهداری سیستم آببندی |
| اجزای قابل نصب | کاسه نمد، پکینگ، گردگیر، بوش راهنما |
| روش اتصال | رزوهای، فلنجی، پیچی یا خار فنری |
| محدوده فشار کاری | وابسته به طراحی سیلندر |
| کاربرد | انواع جکها و سیلندرهای هیدرولیک صنعتی و متحرک |
گلویی هیدرولیک چه کاری انجام می دهد؟
گلویی در واقع آخرین بخش سیلندر قبل از خروج شفت است. هنگامی که پیستون درون سیلندر حرکت می کند، میله پیستون از داخل گلویی عبور می کند. اگر این قطعه دقت ساخت مناسبی نداشته باشد، شفت هنگام حرکت دچار لقی یا اصطکاک بیش از حد می شود که نتیجه آن سایش آب بندها، نشتی روغن و کاهش عمر سیلندر خواهد بود.
گلویی علاوه بر ایجاد مسیر دقیق برای حرکت شفت، محل قرارگیری مجموعه آب بندی نیز هست. این مجموعه مانع خروج روغن هیدرولیک و ورود گردوغبار، رطوبت و ذرات خارجی به داخل سیلندر می شود.
هدایت دقیق شفت
یکی از مهم ترین وظایف گلویی، هم محور نگه داشتن شفت نسبت به بدنه سیلندر است. این موضوع باعث می شود نیرو به صورت یکنواخت منتقل شده و از ایجاد بار جانبی روی آب بندها جلوگیری شود.
نگهداری سیستم آب بندی
شیارهای داخلی گلویی محل نصب قطعاتی مانند پکینگ، اورینگ، گردگیر و بوش راهنما هستند. طراحی این شیارها باید کاملا مطابق استاندارد باشد تا عملکرد آب بندها دچار اختلال نشود.
جلوگیری از ورود آلودگی
گردگیر نصب شده روی گلویی هنگام بازگشت شفت، گردوغبار، گل، براده و سایر آلودگی ها را از سطح میله پاک می کند. این کار از آسیب دیدن روغن هیدرولیک و قطعات داخلی جلوگیری می کند.
اجزای تشکیل دهنده گلویی هیدرولیک
هرچند ظاهر گلویی نسبتا ساده است، اما از بخش های مختلفی تشکیل شده که هر کدام وظیفه مشخصی دارند.
- بدنه اصلی
بدنه اصلی معمولا از فولاد یا چدن ماشین کاری شده ساخته می شود و استحکام لازم برای تحمل فشارهای کاری را فراهم می کند.
- بوش راهنما
بوش راهنما تماس مستقیم شفت با بدنه فلزی را کاهش می دهد و از ایجاد سایش جلوگیری می کند. این قطعه معمولا از برنز، پلیمرهای مهندسی یا کامپوزیت های مقاوم ساخته می شود.
- محل نصب آب بندها
درون گلویی شیارهایی برای نصب انواع آب بند طراحی می شود. تعداد و نوع این شیارها بسته به فشار کاری و نوع سیلندر متفاوت است.
- گردگیر
گردگیر اولین مانع ورود آلودگی به داخل سیلندر است و در قسمت بیرونی گلویی قرار می گیرد.

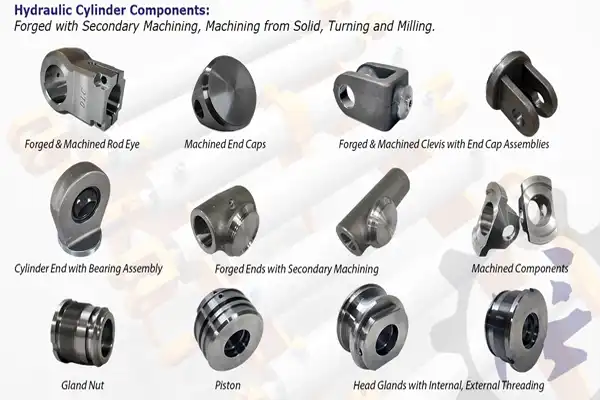

انواع گلویی هیدرولیک
گلویی ها از نظر روش اتصال، طراحی و نوع کاربرد در مدل های مختلفی تولید می شوند. انتخاب مدل مناسب به ساختار سیلندر، فشار کاری و شرایط بهره برداری بستگی دارد.
+ گلویی رزوهای
در این مدل، گلویی توسط رزوه به بدنه سیلندر متصل می شود. این نوع اتصال استحکام بالایی دارد و برای سیلندرهای فشار متوسط و بالا کاربرد زیادی دارد.
+ گلویی فلنجی
در سیلندرهای بزرگ و سنگین معمولا از گلویی فلنجی استفاده می شود. این مدل امکان باز و بسته کردن آسان و تحمل نیروهای بیشتر را فراهم می کند.
+ گلویی پیچی
در برخی سیلندرها اتصال گلویی با پیچ انجام می شود. این طراحی تعمیر و تعویض قطعات داخلی را ساده تر می کند.
+ گلویی خار فنری
در سیلندرهای سبک یا تجهیزات خاص ممکن است گلویی توسط خار فنری در محل خود ثابت شود. این روش بیشتر در جک های کوچک دیده می شود.
مزایای استفاده از گلویی هیدرولیک باکیفیت
کیفیت ساخت گلویی تاثیر مستقیمی بر عملکرد کل سیلندر دارد. استفاده از قطعات ماشین کاری شده با تلرانس دقیق، علاوه بر کاهش هزینه های تعمیر، عمر مجموعه آب بندی را نیز افزایش می دهد.
مهم ترین مزایای گلویی استاندارد عبارتند از:
- جلوگیری از نشتی روغن
- افزایش عمر آب بندها
- حرکت نرم و بدون گیرکردن شفت
- کاهش سایش میله پیستون
- جلوگیری از ورود گردوغبار
- افزایش طول عمر سیلندر
- کاهش دفعات تعمیرات
- تحمل فشارهای کاری بالا
کاربردهای گلویی هیدرولیک
تقریبا تمام سیلندرهای هیدرولیک از گلویی استفاده می کنند. نوع طراحی این قطعه متناسب با شرایط کاری هر دستگاه انتخاب می شود. گلویی هیدرولیک در صنایع مختلف کاربرد دارد، از جمله:
- ماشینآلات راهسازی
- تجهیزات معدنی
- پرس های هیدرولیک
- ماشین آلات کشاورزی
- صنایع فولاد
- خطوط تولید کارخانه ها
- ماشینآلات تزریق پلاستیک
- جرثقیل ها
- بالابرهای هیدرولیکی
- تجهیزات دریایی
- ماشینآلات عمرانی
جنس گلویی هیدرولیک
انتخاب جنس مناسب باعث افزایش مقاومت قطعه در برابر فشار، سایش و خوردگی می شود. نوع متریال با توجه به شرایط کاری، فشار سیستم و محیط نصب انتخاب می شود.
+ فولاد CK45
یکی از رایج ترین متریال ها برای ساخت گلویی است که استحکام مکانیکی مناسبی دارد و ماشین کاری آن نیز آسان است.
+ فولاد آلیاژی
در سیستم هایی که تحت فشار بالا یا بارهای سنگین کار می کنند، از فولادهای آلیاژی با عملیات حرارتی استفاده می شود.
+ چدن داکتیل
چدن داکتیل علاوه بر استحکام مناسب، مقاومت خوبی در برابر لرزش و ضربه دارد و در برخی سیلندرهای صنعتی مورد استفاده قرار می گیرد.
+ استیل ضدزنگ
در محیط های مرطوب، صنایع غذایی یا صنایع شیمیایی از گلویی استیل استفاده می شود تا مقاومت بالایی در برابر خوردگی ایجاد شود.
نکات مهم هنگام انتخاب گلویی هیدرولیک
انتخاب گلویی صرفا بر اساس ابعاد ظاهری کافی نیست. پارامترهای مختلفی باید هم زمان بررسی شوند تا عملکرد صحیح سیلندر تضمین شود.
در زمان انتخاب به موارد زیر توجه کنید:
- قطر شفت
- قطر داخلی سیلندر
- نوع اتصال گلویی
- فشار کاری سیستم
- نوع آب بندهای مورد استفاده
- جنس بدنه
- شرایط محیطی
- میزان بار جانبی وارد بر شفت
- دقت ماشین کاری و تلرانس ابعادی
نکات نصب و راه اندازی گلویی هیدرولیک
نصب صحیح گلویی از آسیب دیدن آب بندها و کاهش عمر سیلندر جلوگیری می کند. حتی اگر بهترین قطعه انتخاب شده باشد، نصب غیراصولی می تواند عملکرد آن را مختل کند.
- تمیزکاری قطعات
قبل از نصب باید تمامی قطعات از نظر وجود براده، گردوغبار و آلودگی بررسی و تمیز شوند.
- روانکاری آب بندها
پیش از مونتاژ، آب بندها با مقدار کمی روغن هیدرولیک روانکاری شوند تا هنگام نصب آسیب نبینند.
- کنترل هم محوری
گلویی باید کاملاً هم محور با بدنه سیلندر نصب شود تا از ایجاد فشار جانبی روی شفت جلوگیری شود.
- رعایت گشتاور مناسب
در مدل های پیچی یا فلنجی باید پیچ ها با گشتاور توصیه شده سفت شوند تا از تغییر شکل قطعه جلوگیری شود.
نگهداری و افزایش عمر گلویی هیدرولیک
بازرسی دوره ای گلویی و آب بندها از بروز خرابی های پرهزینه جلوگیری می کند. در بسیاری از موارد، تعویض به موقع یک گردگیر یا آب بند مانع آسیب دیدن شفت و کل سیلندر می شود.
برای افزایش عمر گلویی این موارد را رعایت کنید:
- تمیز نگه داشتن سطح شفت
- جلوگیری از وارد شدن ضربه به میله پیستون
- استفاده از روغن هیدرولیک تمیز
- تعویض به موقع آب بندها
- بررسی نشتی های احتمالی
- کنترل لقی شفت
- جلوگیری از کارکرد سیلندر با بار جانبی بیش از حد
