شیر پروپرشنال کنترل فشار دوپلوماتیک PRED از محصولات شناخته شدهی شرکت دوپلوماتیک موشن سلوشنز است که برای تنظیم پیوسته و دقیق فشار در مدارهای هیدرولیکی طراحی شده و امکان کنترل فشار متناسب با سیگنال الکتریکی ورودی را فراهم میکند.
سری PRED شامل شیرهای کنترل فشار مستقیمکار است که بر اساس استاندارد نصب ISO ۴۴۰۱ تولید و در مدلهای مختلفی عرضه میشوند. علاوه بر قابلیت تنظیم پیوسته فشار، در نسخههای دارای تقویتکنندهی دیجیتال داخلی و کنترل حلقه بسته تولید میشوند تا نیازهای متنوع صنایع را پوشش دهند. دقت بالا، پاسخدهی سریع، قابلیت یکپارچهسازی با کنترلرهای صنعتی و عملکرد پایدار از مهمترین ویژگیهای این سری است.
دانلود بروشور و کاتالوگ شیر پروپرشنال کنترل فشار دوپلوماتیک PRED
اجزای شیر پروپرشنال کنترل فشار دوپلوماتیک PRED
طراحی شیر پروپرشنال کنترل فشار دوپلوماتیک PRED به گونهای انجام شده است که ضمن حفظ ابعاد فشرده، امکان کنترل دقیق فشار را در شرایط کاری مختلف فراهم کند. تمامی اجزای داخلی این شیر با هدف دستیابی به پاسخ سریع، کاهش هیسترزیس و افزایش پایداری فشار طراحی شدهاند تا عملکرد سیستم هیدرولیک حتی در شرایط بار متغیر نیز یکنواخت باقی بماند. مهمترین بخشهای این شیر عبارتاند از:
- بدنه شیر (Valve Body): بدنهی اصلی بر اساس استاندارد ISO ۴۴۰۱ ساخته شده و امکان نصب آسان روی زیرشیریهای استاندارد را فراهم میکند. مسیرهای عبور روغن نیز به گونهای طراحی شدهاند که افت فشار به حداقل برسد.
- سلونوئید پروپرشنال (Proportional Solenoid): مهمترین بخش کنترلی شیر است که با دریافت جریان الکتریکی، نیروی مغناطیسی متناسب ایجاد میکند. این نیرو مستقیماً بر مکانیزم کنترل فشار اثر گذاشته و مقدار فشار خروجی را بهصورت پیوسته تنظیم میکند.
- اسپول یا عضو کنترلی داخلی: نیروی ایجاد شده توسط سلونوئید باعث جابهجایی این بخش میشود و حرکت تدریجی اسپول سطح عبور سیال را تغییر میدهد و در نتیجه فشار مدار را تنظیم میکند.
- فنر تنظیمکننده: فنر داخلی در کنار نیروی سلونوئید، تعادل مکانیکی لازم را ایجاد میکند و موجب میشود فشار تنظیم شده با دقت بیشتری حفظ شود.
- مدار الکترونیکی (در مدلهای PRED3G و PRED3J): در نسخههای دارای تقویتکننده داخلی، برد الکترونیکی سیگنالهای ورودی را پردازش کرده و جریان موردنیاز سلونوئید را با دقت بالا کنترل میکند. این موضوع موجب افزایش دقت تنظیم فشار و کاهش نیاز به تجهیزات کنترلی خارجی میشود.
- حسگر بازخورد (در مدل PRED3J): در نسخهی حلقه بسته، موقعیت عضو کنترلی بهصورت پیوسته اندازهگیری و به مدار الکترونیکی ارسال میشود تا هرگونه اختلاف بین مقدار فرمان و مقدار واقعی بهسرعت اصلاح شود. این ویژگی باعث افزایش دقت، تکرارپذیری و پایداری عملکرد شیر هیدرولیک در کاربردهای حساس میشود.
شیوه عملکرد شیر پروپرشنال کنترل فشار دوپلوماتیک PRED
برخلاف شیرهای اطمینان معمولی که تنها در یک فشار از پیش تعیین شده کار میکنند، این شیر میتواند مقدار فشار را متناسب با سیگنال ورودی بهصورت لحظهای تغییر دهد. عملکرد آن را میتوان بهصورت زیر توضیح داد:
۱. دریافت سیگنال کنترلی
فرآیند از ارسال یک سیگنال الکتریکی توسط PLC، کنترلر صنعتی یا کارت تقویتکننده آغاز میشود. مقدار این سیگنال، فشار موردنیاز سیستم را مشخص میکند و مبنای عملکرد شیر قرار میگیرد.
۲. ایجاد نیروی متناسب در سلونوئید
سلونوئید پروپرشنال جریان الکتریکی دریافتی را به نیروی مغناطیسی تبدیل میکند. هرچه شدت جریان بیشتر باشد، نیروی تولید شده نیز افزایش مییابد و امکان تنظیم فشار در یک بازه پیوسته فراهم میشود.
۳. جابهجایی عضو کنترلی شیر
نیروی مغناطیسی ایجادشده بر عضو کنترلی داخلی شیر غلبه کرده و آن را بهصورت تدریجی جابهجا میکند. میزان این جابهجایی متناسب با سیگنال ورودی بوده و مستقیماً بر فشار مدار اثر میگذارد.
۴. تنظیم فشار مدار هیدرولیک
با تغییر موقعیت عضو کنترلی، فشار مدار تا مقدار تعیینشده افزایش یافته و در همان مقدار تثبیت میشود. در صورت افزایش فشار بیش از مقدار تنظیمشده، شیر بهصورت تدریجی مسیر تخلیه روغن به مخزن را باز میکند تا از افزایش بیش از حد فشار جلوگیری شود.
۵. اصلاح فشار در صورت تغییر شرایط کاری
اگر بار سیستم یا شرایط کاری تغییر کند، کنترلر مقدار جدیدی از سیگنال الکتریکی را ارسال میکند. شیر نیز بدون نیاز به تنظیمات مکانیکی، بهسرعت موقعیت عضو کنترلی را تغییر داده و فشار را با مقدار جدید تطبیق میدهد.
۶. کنترل دقیقتر در مدلهای الکترونیکی
در مدل PRED3G، تقویتکنندهی دیجیتال داخلی سیگنال فرمان را پردازش کرده و جریان سلونوئید را با دقت بیشتری کنترل میکند. در مدل PRED3J نیز علاوه بر تقویتکننده داخلی، سیستم کنترل حلقهبسته با کمک سیگنال بازخورد، موقعیت عضو کنترلی را پیوسته پایش و اصلاح میکند. ساختاری که موجب کاهش خطا، افزایش دقت تنظیم فشار و بهبود تکرارپذیری عملکرد، بهویژه در کاربردهای حساس صنعتی، میشود.
انواع شیر پروپرشنال کنترل فشار دوپلوماتیک PRED
دوپلوماتیک سری PRED را در چند نسخهی مختلف تولید کرده است. اگرچه همه وظیفهی تنظیم پیوسته فشار را بر عهده دارند، اما روش کنترل، تجهیزات الکترونیکی، دقت عملکرد و سطح امکانات آنها با هم متفاوت است.
PRED3
مدل PRED3 نسخهی پایه محسوب میشود و یک شیر پروپرشنال کنترل فشار مستقیمکار است که طبق استاندارد ISO ۴۴۰۱ طراحی شده است. این مدل برای تنظیم پیوستهی فشار در مدارهای هیدرولیکی و کنترل مرحلهی پیلوت در شیرهای کنترل فشار دومرحلهای کاربرد دارد.
در این مدل، سلونوئید پروپرشنال مستقیماً با دریافت جریان الکتریکی، فشار تنظیمی را کنترل میکند. از آنجا که تقویتکنندهی الکترونیکی بهصورت داخلی روی شیر نصب نشده است، برای راهاندازی آن معمولاً از کارت تقویتکننده یا درایور خارجی استفاده میشود. ویژگیای که باعث میشود PRED3 گزینهای مناسب برای سیستمهایی باشد که تجهیزات کنترلی آنها از قبل در تابلو برق یا PLC پیشبینی شده است.

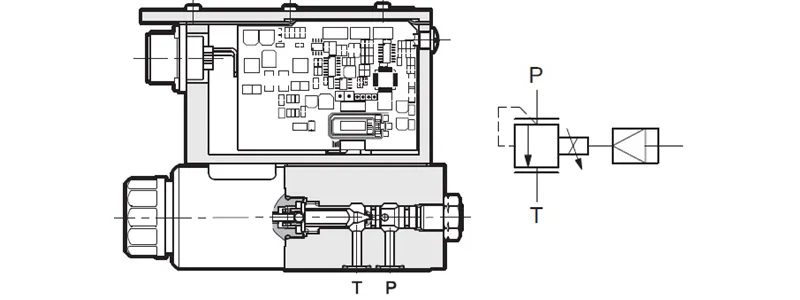

PRED3G
PRED3G نسخهی پیشرفتهتر این خانواده است که تقویتکنندهی دیجیتال داخلی دارد. این مدار الکترونیکی موجب میشود بسیاری از وظایف پردازش سیگنال و کنترل جریان سلونوئید در داخل خود شیر انجام شود و نیاز به استفاده از کارت تقویتکنندهی خارجی تا حد زیادی برطرف گردد.
علاوه بر دقت بیشتر در تنظیم فشار، نصب سادهتر، سیمکشی کمتر و راهاندازی آسانتری نسبت به مدل PRED3 دارد. همچنین قابلیت دریافت سیگنالهای استاندارد صنعتی، امکان تنظیم پارامترهای کنترلی و یکپارچهسازی با سیستمهای اتوماسیون از جمله ویژگیهایی است که PRED3G را به گزینهای مناسب برای ماشینآلات صنعتی و خطوط تولید مدرن تبدیل میکند.

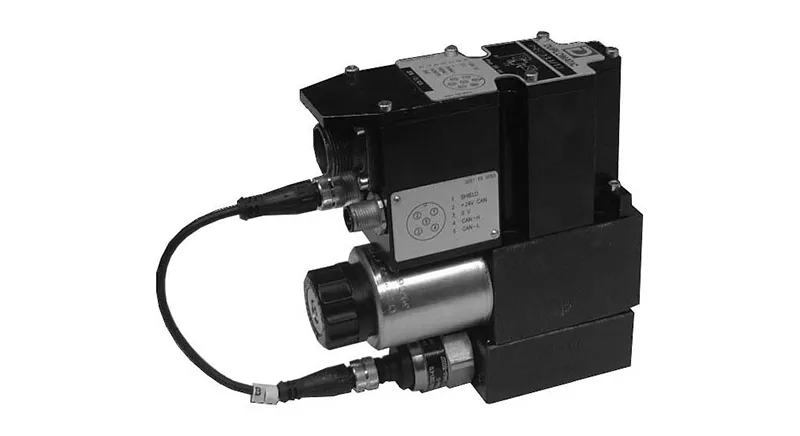

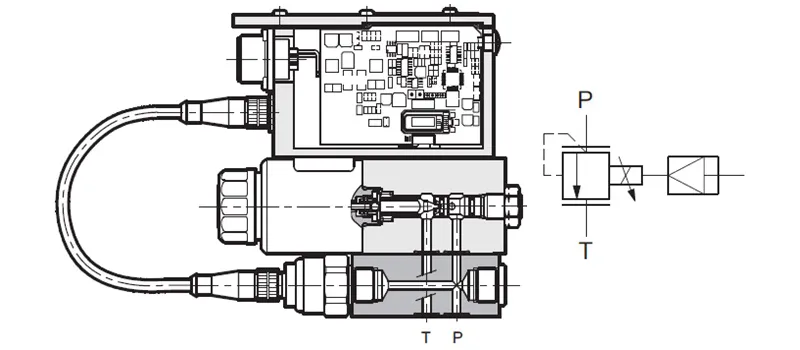

PRED3J
مدل PRED3J پیشرفتهترین عضو خانوادهی PRED است و علاوه بر بهرهگیری از تقویتکننده دیجیتال داخلی، از سیستم کنترل حلقهبسته نیز استفاده میکند. در این مدل، موقعیت عضو کنترلی بهطور مداوم اندازهگیری شده و به مدار کنترل بازخورد داده میشود تا اختلاف بین مقدار فرمان و عملکرد واقعی به حداقل برسد.
این ساختار باعث میشود شیر بتواند با دقت بسیار بالا فشار را کنترل کرده و در برابر تغییرات بار، نوسانات فشار و شرایط متغیر کاری، پاسخ سریع و پایداری داشته باشد. به همین دلیل، PRED3J بیشتر در کاربردهایی استفاده میشود که دقت، تکرارپذیری و پایداری فشار اهمیت بالایی دارند؛ مانند ماشینآلات دقیق، تجهیزات تست هیدرولیکی، خطوط تولید خودکار و سیستمهای کنترل پیشرفته.
تفاوت مدلهای PRED3، PRED3G و PRED3J
هر سه مدل از نظر اصول عملکرد هیدرولیکی و هدف اصلی، یعنی کنترل پیوسته فشار، مشابه هستند؛ اما تفاوت آنها در نحوهی پردازش سیگنالهای کنترلی و میزان دقت عملکرد است. PRED3 برای سیستمهایی مناسب است که از تقویتکنندهی خارجی استفاده میکنند، PRED3G با تقویتکننده دیجیتال داخلی، نصب و راهاندازی سادهتری را فراهم میکند و PRED3J با بهرهگیری از کنترل حلقهبسته، بالاترین سطح دقت و پایداری را در میان اعضای این خانواده ارائه میدهد.
جدول مشخصات فنی انواع شیر پروپرشنال کنترل فشار دوپلوماتیک PRED
جدول زیر، مهمترین مشخصات فنی مدلهای PRED3، PRED3G و PRED3J را نشان میدهد.
| مشخصه | PRED3 | PRED3G | PRED3J |
|---|---|---|---|
| نوع عملکرد | تحریک مستقیم | تحریک مستقیم با تقویتکننده دیجیتال داخلی | تحریک مستقیم با تقویتکننده دیجیتال داخلی و کنترل حلقهبسته |
| استاندارد نصب | ISO 4401 | ISO 4401 | ISO 4401 |
| حداکثر فشار کاری | 350 bar | 350 bar | 350 bar |
| محدوده تنظیم فشار | تا ۳۵۰ bar (بسته به نسخه) | تا ۳۵۰ bar (بسته به نسخه) | تا ۳۵۰ bar (بسته به نسخه) |
| حداکثر دبی | 5 L/min | 50 L/min | 5 L/min |
| تعداد بازههای فشار | 4 | 4 | 3 |
| نوع کنترل | کارت تقویتکننده خارجی | تقویتکننده دیجیتال داخلی | تقویتکننده دیجیتال داخلی + بازخورد موقعیت |
| نوع کنترل حلقه | حلقه باز | حلقه باز | حلقه بسته (Closed Loop) |
| دمای سیال | ۲۰- تا ۸۰+ °C | ۲۰- تا ۸۰+ °C | ۲۰- تا ۸۰+ °C |
| وزن تقریبی | 1.4 kg | 3.3 kg | 2.5 kg |
مزایای شیر پروپرشنال کنترل فشار دوپلوماتیک PRED
شیرهای پروپرشنال کنترل فشار Duplomatic PRED از دقت بالا، قابلیت تنظیم پیوستهی فشار و سازگاری با سیستمهای کنترل مدرن برخوردارند. مهمترین مزایای آنها بهصورت زیر است:
- کنترل پیوسته و دقیق فشار
- پاسخدهی سریع به تغییرات سیستم
- دقت و تکرارپذیری بالا
- کاهش شوکهای هیدرولیکی
- سازگاری با سیستمهای اتوماسیون صنعتی
- نصب آسان
- تنوع مدلها برای کاربردهای مختلف
- افزایش بهرهوری سیستم هیدرولیک
کاربردهای شیر پروپرشنال کنترل فشار دوپلوماتیک PRED
شیرهای سری PRED در صنایع مختلف و ماشینآلات هیدرولیکی پیشرفته کاربرد گستردهای دارند و بهویژه برای تنظیم پیوستهی فشار متناسب با شرایط کاری، عملکرد قابل اعتمادی ارائه میدهند. مهمترین کاربردهای آنها عبارتاند از:
- دستگاههای تزریق پلاستیک
- پرسهای هیدرولیک
- ماشینآلات شکلدهی و فرمدهی فلزات
- ماشینآلات صنعتی و خطوط تولید خودکار
- سیستمهای هیدرولیک مجهز به شیرهای پیلوتی
- تجهیزات تست و آزمایش هیدرولیکی
- ماشینآلات صنایع فولاد، نورد و ریختهگری
- ماشینآلات راهسازی، معدنی و تجهیزات سنگین
- صنایع بستهبندی، چوب، لاستیک و کاغذ
- سیستمهای اتوماسیون و کنترل پیشرفته
خرید شیر پروپرشنال کنترل فشار دوپلوماتیک PRED؛ کنترل لحظهای فشار هیدرولیک
شیر پروپرشنال کنترل فشار دوپلوماتیک PRED با فناوری کنترل تناسبی، تنظیم دقیق و پیوستهی فشار را در مدارهای هیدرولیکی انجام میدهد. این خانواده در مدلهای مختلف، از نسخهی استاندارد گرفته تا نمونههای دارای تقویتکنندهی دیجیتال و کنترل حلقه بسته، طیف گستردهای از کاربردهای صنعتی را پیش میبرند و عملکردی پایدار، دقیق و قابل اعتماد دارند.
انتخاب مدل مناسب از سری PRED باید با توجه به عواملی مانند سطح دقت موردنیاز، نوع سیستم کنترل، شرایط بهرهبرداری و الزامات هر کاربرد انجام شود. استفاده از این شیرها در کنار طراحی صحیح مدار هیدرولیک میتواند موجب بهبود کیفیت کنترل فشار، افزایش راندمان سیستم، کاهش استهلاک تجهیزات و ارتقای عملکرد کلی ماشینآلات صنعتی شود. به همین دلیل امکان استعلام قیمت و خرید این محصول همراه با مشاوره کامل در تجهیز صنعت فراهم است.
